Sonnet xMAC Pro Server Thunderbolt 2

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für Sonnet xMAC Pro Server Thunderbolt 2 Technologie

Klicken Sie um das Bild zu vergrößern
Sonnet xMAC Pro Server Thunderbolt 2 Technologie Inhalt der Anleitung für Sonnet xMAC Pro Server Thunderbolt 2 Technologie
  • Produktkategorie: HDD-Gehäuse & Zubehör Sonnet
  • Marke: Sonnet
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Sonnet HDD-Gehäuse & Zubehör

Sonnet xMAC Pro Server Thunderbolt 2 Technologie Sonnet xMAC Pro Server Thunderbolt 2 Technologie Sonnet xMAC Pro Server Thunderbolt 2 Technologie Sonnet xMAC Pro Server Thunderbolt 2 Technologie Sonnet xMAC Pro Server Thunderbolt 2 Technologie Sonnet xMAC Pro Server Thunderbolt 2 Technologie
Die Bedienungsanleitung zu Sonnet xMAC Pro Server Thunderbolt 2 Technologie enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Sonnet Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Sonnet-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Sonnet Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

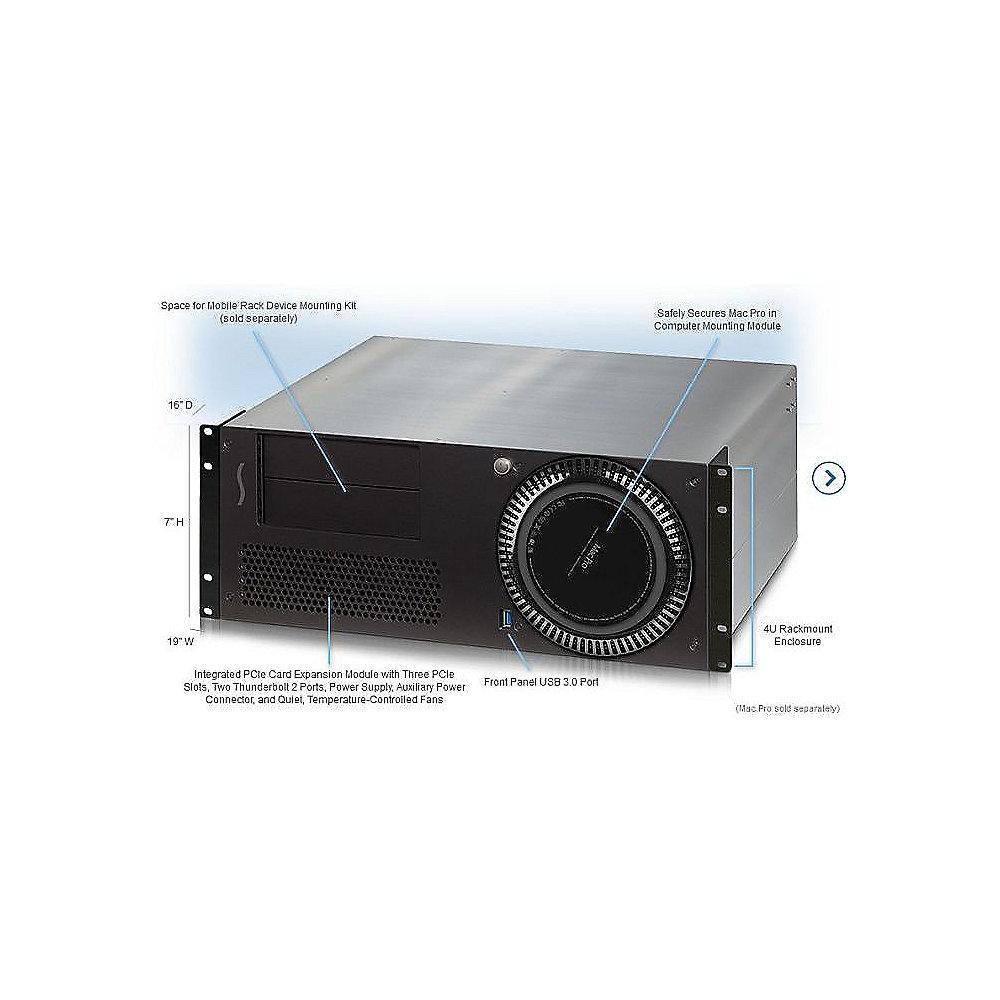

xMac Pro Server: 4HE-Gehäuse für den neuen Mac Pro, Anbindung von drei PCIe-Karten via Thunderbolt 2 und 5,25 Zoll große mobile Rack-Erweiterung

Das Konzept ist identisch mit dem des preisgekrönten xMac mini Servers für Mac mini von Sonnet, nur dass hier ein Mac Pro im speziell entwickelten Gehäuse sicher montiert wird. Über Thunderbolt 2 lassen sich drei PCIe-Slots anbinden. Zudem bieten zwei 5,25 Zoll große mobile Rack-Halter zusätzliche Anschlussmöglichkeiten.

Der xMac Pro Server ermöglicht Audio- und Videoprofis den Einsatz jeder Thunderbolt-kompatiblen PCIe-Karte am Mac Pro, der selbst keinen PCIe-Anschluss hat. Unterstützte Karten ermöglichen Anwendungen wie Pro Audio, Ethernet, Fibre Channel, SAS/SATA RAID-Controller sowie Videoaufzeichnung und -bearbeitung.

„Nach dem großen Erfolg unseres xMac mini Server und der Echo Express III-R Thunderbolt 2 Erweiterungssysteme für PCIe-Karten lag es nahe, ein passendes Gehäuse für den neuen Mac Pro mit allen wichtigen Erweiterungsmöglichkeiten anzubieten“, sagt Robert Farnsworth, CEO von Sonnet Technologies. „Seit der neue Mac Pro vorgestellt wurde, fragen uns Kunden nach diesem Produkt und wir glauben, sie werden mit dem Ergebnis sehr zufrieden sein.“

Im robusten Stahlgehäuse des  xMac Pro Server sind Mac Pro, PCIe-Karten und mobile Rack-Geräte  sicher untergebracht. Dank des Formats von 4HE Höhe (7 Zoll) und nur 16 Zoll Tiefe, lässt sich das System in einer großen Auswahl von gängigen mobilen Gehäusen und Rack-Schränken sowie in Server-Räumen nutzen. Alle Komponenten - Mac Pro, PCIe Slot und externe Geräte - sind in separaten Modulen untergebracht. So können sie bequem installiert und gewartet werden. Für einen sicheren Transport liegt der Mac Pro solide geschützt in der weich gepolsterten, speziell geformten Stahlumhüllung.

Das Erweiterungssystem für PCIe-Karten des xMac Pro Servers ermöglicht den optimalen Einsatz der ultraschnellen Thunderbolt 2-Technologie mit genügend Durchsatz um den Großteil hochleistungsfähiger PCIe-Karten sowie duale Thunderbolt 2-Ports zu unterstützen. Das System unterstützt mit einem x16 Slot und zwei x8 Slots den Einsatz von bis zu drei PCIe-Karten in voller Länge. Neben dem integrierten Stromanschluss für 300 Watt enthält das System einen 75 Watt-PCIe-Stromanschluss für Karten, die zusätzliche Energie benötigen wie  die Avid Pro Tools|HDX Accelerator oder die RED ROCKET-X Karten.

Das extrem leise und effiziente Lüftungssystem des Mac Pro wird durch den Einbau nicht beeinträchtig. Das Erweiterungssystem für PCIe-Karten beinhaltet zwei große, leise, temperaturgesteuerte Lüfter, die für einen zuverlässig kühlen Luftstrom sorgen. Dank des leisen Lüftungssystems eignet sich der xMac Pro Server besonders für den Einsatz in lärmsensiblen Umgebungen.

Die Gigabit Ethernet-, USB 3.0-, und HDMI-Schnittstellen des xMac Pro sind an der Rückseite angebracht, sodass sie leicht an externe Kabel  angeschlossen werden können. An der Vorderseite befinden sich eine weitere USB 3.0-Schnittstelle und der Netzschalter, so können Anwender USB-Peripherie unkompliziert anschließen. Das im Lieferumfang enthaltene gesicherte Thunderbolt-Kabel verbindet den Mac Pro mit einem der beiden Thunderbolt 2-Ports des xMac Pro Servers. Dank dieser Features eignet sich der xMac Pro Server perfekt für flexible Einsätze, beispielsweise bei der Aufnahme und Bearbeitung von 4K-Video oder beim mobilen Audio Recording.

Der xMac Pro Server bietet die Möglichkeit, zusätzliches Equipment anzuschließen. Mit dem separat erhältlichen Mobile Rack Device Mounting Kit können Anwender zwei mobile Rack Devices im Formfaktor von 5,25 Zoll im äußeren Gehäuse unterbringen und unkompliziert an die PCIe-Slots anbinden. Das Kit bietet Platz für zahlreiche Geräte, beispielsweise für ein internes LTO-Bandlaufwerks, vier bis acht austauschbare 2,5 Zoll große SSDs, einen Blu-ray-Brenners, das universelle Mediakartenlesegerät Qio MR von Sonnet oder für drei austauschbare 3,5 Zoll großen Festplatten – ohne zusätzlichen Platz im Rack zu benötigen. Das Kit lässt sich einfach an den xMac Pro Server anbringen. Eine integrierte 100 Watt starke Stromversorgung versorgt die installierten Geräte, während der integrierte Lüfter für Kühlung sorgt. Sonnet wird auch vorkonfigurierte Kits anbieten, die mobile Rack Devices, PCIe-Karte und notwendige Kabel enthalten.

Sonnet wird in Kürze ein Gehäuse vorstellen, in dem bis zu zwei Mac Pro Seite an Seite untergebracht werden können, den RackMac Pro. Der Funktionsumfang gleicht dem des xMac Pro Servers. Preis und Verfügbarkeit werden demnächst angekündigt.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Sonnet xMAC Pro Server Thunderbolt 2 Technologie in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Sonnet xMAC Pro Server Thunderbolt 2 Technologie

Technische Daten

External Connectors

  • Two Thunderbolt (one open, one used)

  • Two RJ-45 Gigabit Ethernet port extensions

  • Four USB 3.0 port extensions (one front mount and three rear mount)

  • One HDMI port extension

Internal Connectors

  • One 6-pin Mini-Fit Jr (same type as on legacy Mac Pro motherboard; provides up to 75W of power for PCIe cards that require supplemental power)

  • One C-8 power

Abmessung

483 x 406 x 178 mm; 14,7 kg

Lieferumfang
  • Mac Pro Server, zusammengebaut (inklusive PCIe Karten-Erweiterungsmodul & Computermontage-Modul mit durchgeschleiften: 1x HDMI, 1x Netzkabel, 2x RJ45 Buchse und 4x USB 3.0)

  • Thunderbolt Kabel

  • ThunderLok – Thunderbolt Kabelarretierung(3)

  • Arretierbares HDMI Kabel

  • Netzkabel

  • 5/64-Zoll Inbusschlüssel

  • Benutzerhandbuch

Anmerkung: Mac Pro, PCIe Karten, Mobile Rack Device Mounting Kit, und Twin 10G werden separat verkauft. Mac Pro Wi-Fi und Bluetooth Antennen sind bei Installation abgeschirmt.

Systemvoraussetzungen

Kompatibilität

  • Mac Pro (Ende 2013)

  • OS X® 10.9.5+

  • OS X El Capitan

PCIe Karten Kompatibilität

Um die maximale PCIe Bandbreite zu gewährleisten, verwenden Sie einen separaten Thunderbolt 2 Bus für das PCIe Erweiterungsmodul.

Herstellergarantie
