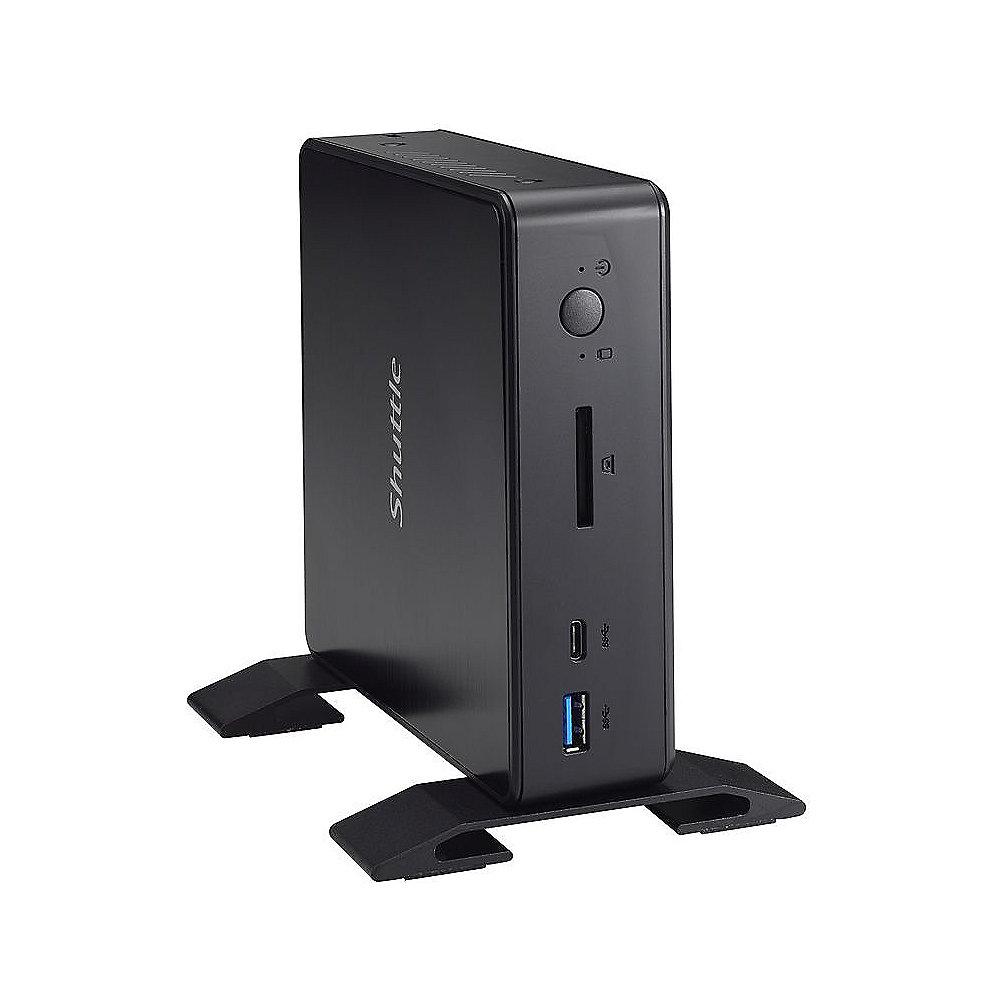

SHUTTLE XPC nano NC03U Celeron 3865U

Performance-Sprung in Shuttles XPC nano Serie

Die NC03U-Serie ist mit sparsamen Intel ULV (ultra-low-voltage) Prozessoren der "Kaby Lake" Generation ausgestattet. Im Vergleich zur NC02U-Serie bringt diese höhere Taktfrequenzen, mehr Grafik-Performance und Unterstützung von schnellerem DDR4-Speicher bis zu 2x 16 GB mit sich. Weiterhin können ein 2,5"-Laufwerk mit voller 15 mm Bauhöhe sowie eine M.2-2280 SSD-Karte mit NVMe-Funktion eingebaut werden. Der DisplayPort unterstützt Videos mit 4K-Auflösung und 60 Bildern/Sek und ein weiteres Display kann per HDMI verbunden werden. USB 3.0 Geräte können wahlweise mit Typ-A oder Typ-C Stecker angeschlossen werden. Professionelle Anwender schätzen den Intel Netzwerk-Chip und den COM-Port. Die NC03U-Serie ist ideal einsetzbar für Anwendungen wie Digital Signage, POS, Steuerung, Office-PC oder als Media-PC.

Hochauflösender DisplayPort

Der DisplayPort-Anschluss ermöglicht die Verbindung mit hochauflösenden digitalen Bildschirmen. Neben Bildsignalen wird über das DisplayPort-Kabel auch Ton in exzellenter Qualität übertragen.

HDMI-Schnittstelle

Kabelgewirr ade! Moderne Flachbildfernseher und große TFT-Bildschirme können mit nur einem dünnen Kabel an diesen Mini-PC angeschlossen werden. Oft wird auch zugleich der Ton in brillianter Qualität über das HDMI-Kabel übertragen.

Multiformat-Card-Reader

Endlich entfällt das ständige Suchen des Datenkabels Ihrer Digitalkamera. Speicherkarte ganz einfach einstecken, schon haben Sie Zugriff auf alle gespeicherten Fotos und Videos.

Die derzeit schnellste Verbindung für externe Peripherie

Die USB-3.0-Schnittstellen dieses Modells erlauben Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s (625 MB/s). Damit können externe Erweiterungen, wie zum Beispiel USB-Festplatten mit annähernd der gleichen Geschwindigkeit wie ihre internen Artgenossen angeschlossen werden. Bei USB 3.0 bleibt die Abwärtskompatibilität erhalten - auch Geräte früherer USB-Generationen können verwendet werden.

Intel Chipset inside

Setzen Sie auf die zuverlässigen Chipsätze vom weltgrößten Chiphersteller. Chipsätze von Intel haben sich über Jahre bewährt, sind von der Fachpresse ausgezeichnet und bieten eine größtmögliche Kompatibilität.

Diebstahlgeschützt

Die Absicherung per Kensington-Lock dient dem Diebstahlschutz. Wie bei vielen Notebooks kann auch dieser Mini-PC so zuverlässig gesichert werden. Damit Sie auch lange Freude an Ihrem Shuttle Produkt haben.

Setzen Sie auf SSD

Hier kann ein stromsparendes "Solid State Drive" zum Einsatz kommen. Diese Laufwerkstechnologie verspricht äußerst geringe Zugriffszeiten, höchste Datenübertragungsraten und einen deutlich verminderten Stromverbrauch gegenüber konventionellen Festplatten. SSDs haben keinerlei mechanische Bauteile, verschleißend daher weniger und weisen somit eine höhere Lebensdauer aus.

Nur 2,5" HDDs

Ein extrem kompaktes PC-Gehäuse bietet weniger Platz für Laufwerke, daher nutzt dieser Mini-PC schlanke 2,5-Zoll-Festplatten. Vorteil: geringeres Betriebsgeräusch, weniger Wärmeentwicklung und reduzierter Stromverbrauch. Kleine Festplatten in einem kleinen Gehäuse müssen jedoch nicht weniger Speicherplatz bedeuten. Moderne 2,5" HDDs stehen ihren großen 3,5-Zoll-Brüdern in nichts nach.

Lüfterloses externes Netzteil

Ein leistungsstarkes, externes Netzteil versorgt den Shuttle Mini-PC mit Energie. Es arbeitet völlig lüfterlos und geräuschfrei.

Verbindungen ohne lästiges Kabel

Per WLAN werden Daten völlig kabellos übertragen. In der Nähe eines Access-Points/Hotspots kann so ganz leicht auf das Internet zugegriffen oder Ressourcen (wie z.B. Drucker) im lokalen Netzwerk verwendet werden.

Geringer Energieverbrauch

Sparsamkeit ist eine Tugend. In puncto Stromverbrauch zeigt sich dieser Mini-PC von seiner vorbildlichen Seite. Das ist nicht nur gut für die Umwelt, sondern auch für Ihren Geldbeutel.

Sicherer Halt

Die praktische VESA-Montagefläche auf der Rückseite des Gerätes ermöglicht eine Befestigung an Monitorarmen und Wandhalterungen. Das VESA-Format ist standardisiert und so für die meisten Halterungen geeignet.

Die Schnittstelle für die schnellsten Speichermedien

Interne Laufwerke können in diesem Mini-PC Daten mit bis zu 6 Gbit/s übertragen. Festplatten arbeiten dadurch deutlich schneller und brandneue SSDs können ihre Leistung voll ausschöpfen. Setzen Sie jetzt auf SATA 6 Gbit/s.

Gehäuse

Gehäuse aus schwarzem Kunststoff

Abmessungen: 142 x 142 x 42 mm (LBH) = 847 ml

Gewicht: 0,4 kg netto, 1,2 kg mit Verpackung

Öffnung für Kensington Lock

Standfüße und 75 / 100 mm VESA-Halterung im Lieferumfang

Geringer Stromverbrauch

Verlustleistung im Leerlauf unter Windows 10: ca. 5 W

Betriebsposition:

1) Horizontal

2) Vertikal mit Standfüßen

3) Hinter einem geeigneten Bildschirm mit VESA-Halterung

Betriebssystem

Dieses System wird ohne Betriebssystem ausgeliefert.

Es ist kompatibel mit:

- Windows 10, 64-Bit

- Linux, 64-Bit

Prozessor

Modell: Intel Celeron 3865U (ULV)

System-on-a-chip Architektur (SoC) - kein Chipsatz erforderlich

BGA1356-Gehäuse - direkt auf das Mainboard aufgelötet

Codename: Kaby Lake-U (7te Generation Intel Core)

Kerne / Threads: 2 / 2

Taktrate: 1,8 GHz

L1/L2/L3-Cache: 128 kB / 512 kB / 2048 kB

Speichercontroller: DDR4-2133 Dual Channel (1,2 V)

Verlustleistung (TDP): max. 15 W

Herstellungsprozess: 14 nm

Maximale Tjunction-Temperatur: 100 °C

Unterstützt 64- Bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX-Bit, AES-NI, SSE 4.1/4.2

Integrierte Grafikfunktion im Prozessor

Prozessorlüfter

Eingebauter Lüfter mit 4-Pin-Anschluss

Unterstützt temperaturgesteuerte Drehzahlregelung

Integrierte Grafik

Intel HD Graphics 620

Taktfrequenz der Grafik: 300-1000 MHz

Ausführungseinheiten (EUs): 24

Zwei digitale Audio/Video-Anschlüsse unterstützen zwei unabhängige Displays (Dual Monitoring)

Unterstützt Ultra HD / 4K Auflösung mit 3840 x 2160 Pixeln

1) DisplayPort 1.2 [1] unterstützt Ultra HD @ 60 Hz

2) HDMI 1.4b unterstützt Ultra HD @ 30 Hz

Mainboard / BIOS

AMI BIOS im 8 MByte EEPROM mit SPI Interface

Unterstützt Neustart nach Stromausfall (resume after power failure)

Unterstützt Wake on LAN (WOL)

Unterstützt Einschalten über Uhrzeit (power on by RTC Alarm)

Unterstützt Booten von USB-Geräten und SD-Cardreader

Unterstützt Hardware-Überwachung und Watchdog-Funktion

Unterstützt das Unified Extensible Firmware Interface (UEFI)

Unterstützt Firmware TPM v2.0 (fTPM)

Netzteil

Externes 65 W Netzteil (lüfterlos)

Eingang: 100-240 V AC, 50/60 Hz, max. 1,6 A

Ausgang: 19 V DC, max. 3,42 A, max. 65 W

DC-Stecker: 5,5 / 2,5 mm (Außen/Innen-Durchmesser)

Speicher-Unterstützung

2x SO-DIMM-Steckplätze mit 260 Pins

Unterstützt DDR4-2133 (PC4-17000) SDRAM mit 1,2 V

Unterstützt Dual-Channel-Modus

Unterstützt maximal 16 GB pro Steckplatz, Gesamtkapazität maximal 32 GB

Unterstützt unbuffered DIMM-Module (kein ECC oder registered)

2,5" Laufwerksschacht

Unterstützt eine Serial ATA Festplatte

oder ein SATA-SSD-Laufwerk im 6,35 cm / 2,5"-Format

Laufwerkshöhe 15 mm (max.)

Unterstützt Serial-ATA III, 6 Gb/s (600 MB/s) Datentransferrate

Cardreader

Integrierter SD Cardreader zum Auslesen und Beschreiben

von SD, SDHC und SDXC Flash-Speicherkarten

Unterstützt Booten von SD-Karte

M.2-Steckplatz für SSDs

Der M.2 2280 BM Steckplatz bietet folgende Schnittstellen:

- PCI-Express Gen. 2.0 x4 mit bis zu 32 Gbit/s Datenübertragungsgeschwindigkeit

- SATA v3.0 (max. 6 Gbit/s)

Verwendete M.2-Steckkarten müssen 22 mm breit sein

und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben.

Unterstützt M.2 SATA SSDs (mit B M-Key) und M.2 PCIe SSDs (mit M-Key)

Soundfunktion

Realtek® ALC 662 High-Definition Audio Codec

3,5 mm vierpoliger Combo-Anschluss für Kopfhörer und Mikrofon [2]

Digitale Multikanal-Audio-Ausgabe über HDMI und DisplayPort

Gigabit Netzwerk

Ethernet Controller Intel i211

Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate (Gigabit)

Unterstützt WAKE ON LAN (WOL)

Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)

IEEE 802.3az Energy Efficient Ethernet (EEE)

Interface: PCIe v2.1

Funknetzwerk (WLAN)

Mit eingebauter M.2-2230-A/E WLAN-Karte und interner Antenne

Single-Chip 1T1R WLAN Controller Realtek RTL8188EE

Unterstützt IEEE 802.11b/g/n, max. 150 Mbps Up-/Downstream

Sicherheit: WPA/WPA2(-PSK), WEP 64/128-Bit, IEEE 802.11x/i

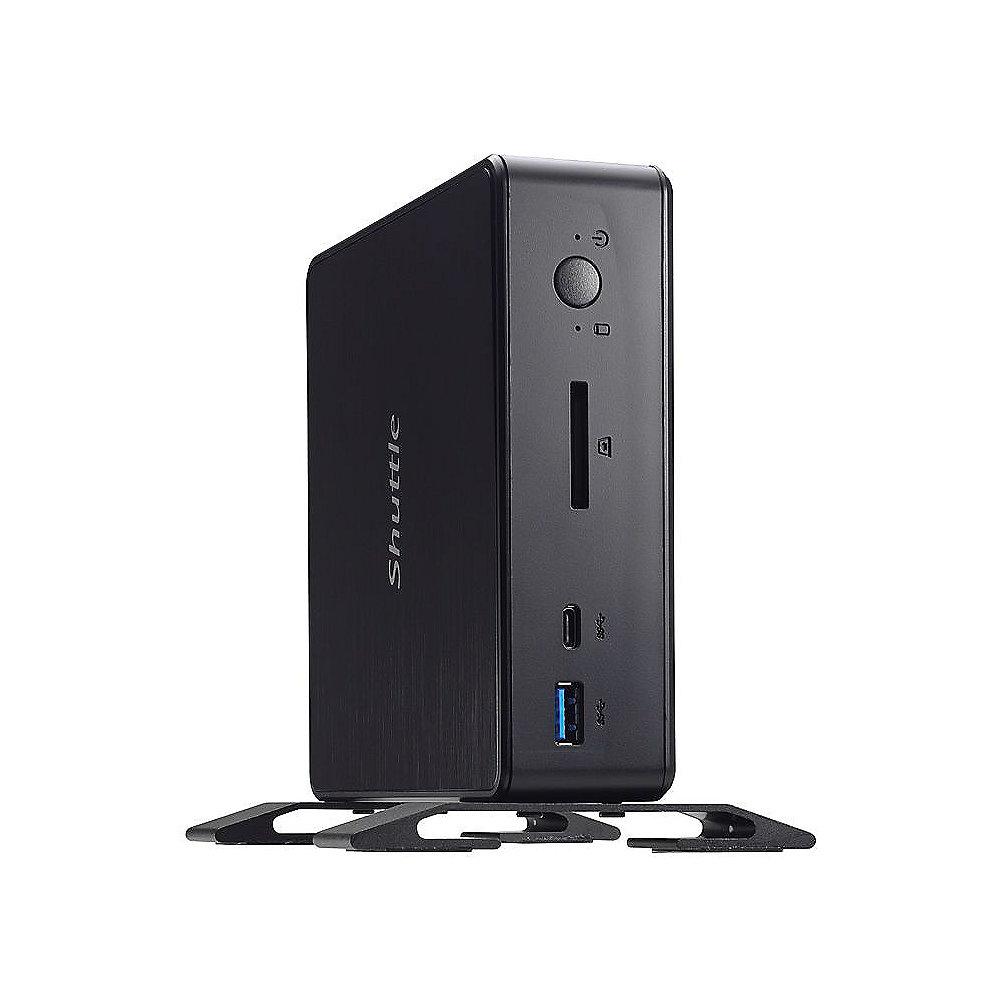

Anschlüsse Vorderseite

USB 3.0 Typ A

USB 3.0 Typ C

SD Cardreader (unterstützt SD, SDHC, SDXC)

Ein/Aus-Button

Betriebsanzeige-LED (Blau - blinkt im Stromsparmodus)

Festplatten-LED (Orange)

Anschlüsse Rückseite

DisplayPort 1.2 [1]

HDMI 1.4b

2x USB 2.0

Gigabit LAN (RJ45)

Audio Combo-Port für Kopfhörer und Mikrofon (3,5 mm Klinke, 4-pol.) [2]

DC-Eingang für externes Netzteil

2x Perforation für optionale WLAN-Antennen

Anschlüsse linke Seite

Serieller RS232 COM-Port (D-Sub, 9-polig)

Bemerkung: Die serielle Schnittstelle (COM-Port) kann nicht verwendet werden, wenn das NC03U5 in vertikaler Position betrieben wird.

Always-On-Jumper

Entfernt man Jumper JP1 (siehe Kurzanleitung), dann startet der PC unbedingt, sobald die Stromversorgung hergestellt wird. [4]

Clear-CMOS-Jumper

Schließen Sie Jumper JP2 für ca. 10 Sekunden, um die BIOS-Einstellungen auf den Auslieferungszustand zurückzusetzen.

Mitgeliefertes Zubehör

Mehrsprachige Installationsanleitung

Treiber-DVD für Windows

Zweiteiliges VESA-Halterungs-Set aus Stahl mit 6 Schrauben

Zwei Standfüße aus Aluminium für den vertikalen Betrieb

Halterung für ein 2,5"-Laufwerk mit 8 Schrauben

Externes Netzteil mit AC-Netzkabel

Optionales Zubehör

WLN-M: Wireless LAN Modul mit zwei externen Antennen,

unterstützt WiFi IEEE 802.11n/ac (2,4 / 5 GHz) und Bluetooth 4.0

Umgebungsparameter

Zulässiger Betriebstemperaturbereich: 0-40 °C [3]

Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)

Konformität/Zertifikate

EMI: CE, FCC, BSMI, RCM, R&TTE, VCCI

Sicherheit: CB, BSMI, ETL

Weitere: RoHS, Energy Star, ErP

Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:

(1) Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit (EMC),

(2) Richtlinie 2006/95/EG über die Sicherheit von elektrischen Betriebsmitteln (LVD),

(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP) und

(4) Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationseinrichtungen (R&TTE).
