Scythe Mugen MAX Sockel 115X/1366/2011/AM2 /AM3

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( )

Klicken Sie um das Bild zu vergrößern
Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Inhalt der Anleitung für Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( )
  • Produktkategorie: CPU Kühler Sock775 Scythe
  • Marke: Scythe
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Scythe CPU Kühler Sock775

Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( )
Die Bedienungsanleitung zu Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Scythe Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Scythe-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Scythe Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

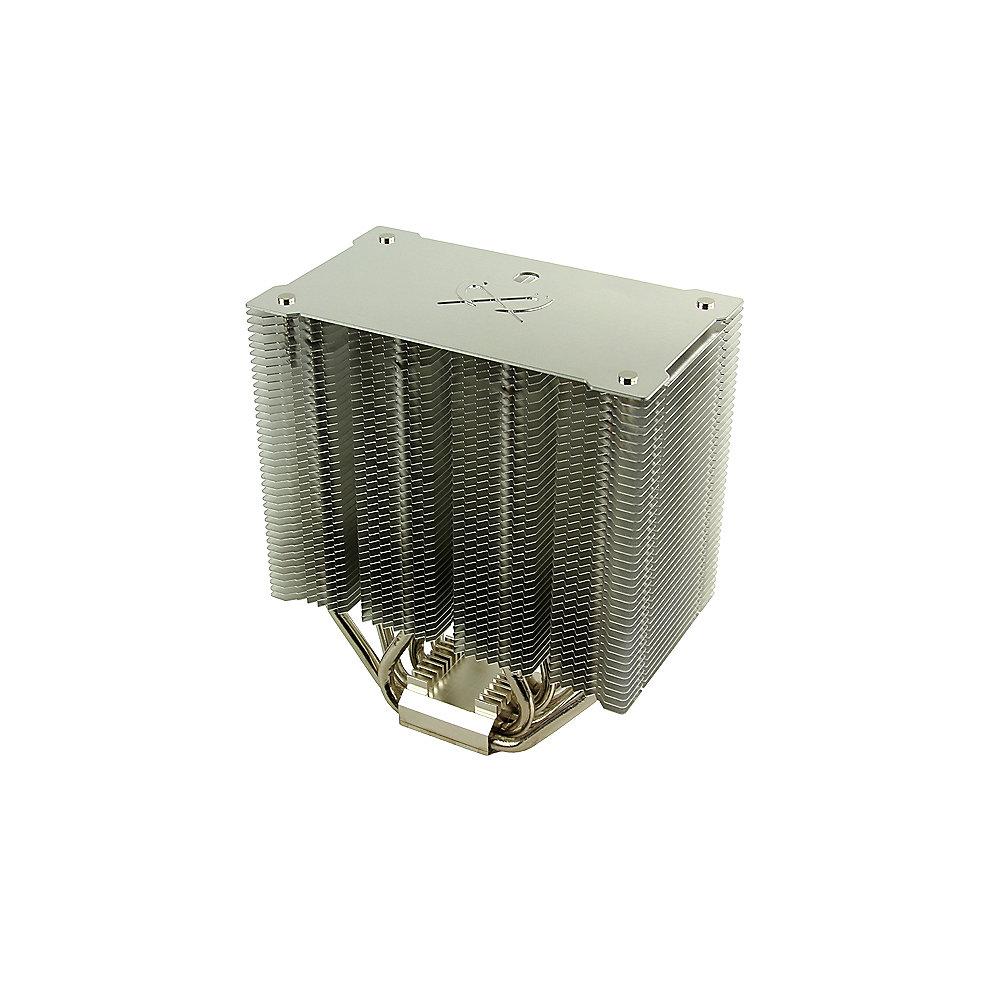

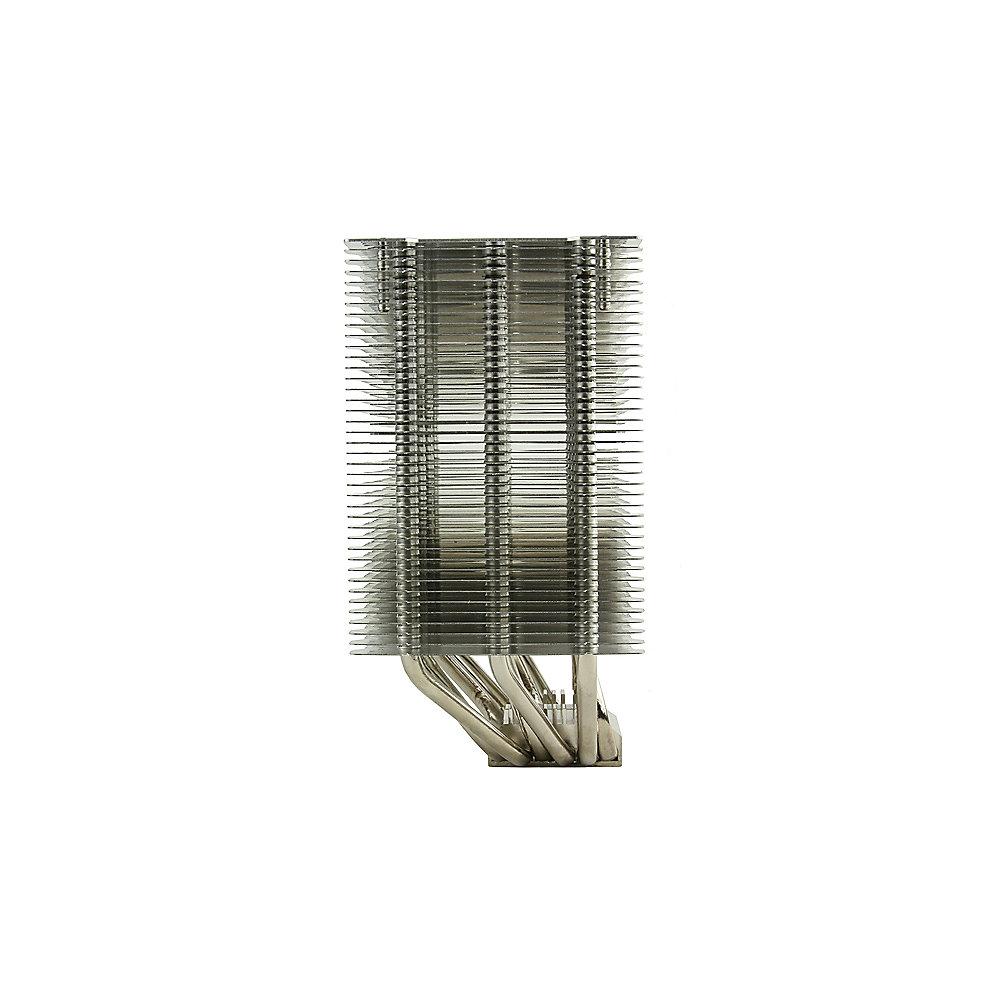

Scythe Mugen MAX

Wie kann man ein sehr gutes Produkt weiter verbessern? Diese Frage stellten sich unsere Ingenieure. Es wurde jede Möglichkeit in Betracht gezogen um nach Verbesserungen zu suchen. Das bekannte Slip Stream Modell des Mugen 3 wurde gegen den neuen GlideStream Lüfter ersetzt. Weitere Änderungen erfuhren die Kühllamellen. Diese erhielten eine neue Form und ein strömungsoptimiertes Design, um den vom Lüfter erzeugten Luftstrom für die Kühlung optimal zunutzen. Die meiste Aufmerksamkeit wurde jedoch dem Montagesystem gewidmet. Dieses ist nun wesentlich einfacher zu handhaben und ermöglicht eine schnelle und sichere Montage auf allen zur Zeit verbreiteten Mainboardsockeln.

F.M.S.B. (Flip Mount Super Back-Plate)

Die neu entwickelte F.M.S.B. 4 (Flip Mount Super Back-Plate) verbessert sowohl die Kompatibilität als auch die Befestigung des Kühlers mit dem Mainboard. Kompatibel mit der neuen Generation von Mainboards. Auch große Kühler können sehr stabil befestigt werden.

Multi Fan Mount Structure

Es ist möglich, den mitgelieferten Lüfter in zwei verschiedenen Positionen anzubringen. Der Benutzer kann so den Luftfluss den Gegebenheiten seines Einsatzgebietes individuell anpassen. Des Weiteren lässt sich auf diese Weise ein weiterer Lüfter am Mugen 3 anbringen, die dafür benötigten Lüfterklemmen sind separat im Fachhandel erhältlich.

M.A.P.S. (Multiple Airflow Pass-Through Structure)

Dank der konsequenten Weiterentwicklung der M.A.P.S. (Multiple Airflow Pass-through Structure) konnte die Leistungsfähigkeit gesteigert werden, was durch die Reduzierung des Luftwiderstandes und der gleichzeitigen Verbesserung der Kühlkörperstabilität realisiert wurde.

Kompatibilität:

Intel:

775, 1150, 1151, 1155, 1156, 1366, 2011 (Square ILM), 2011-3, 2066

AMD

AM2, AM2 , AM3, AM3 , FM1, FM2, FM2

Gesamtmaße:

145 x 110 x 161 mm

Gewicht:

870 g

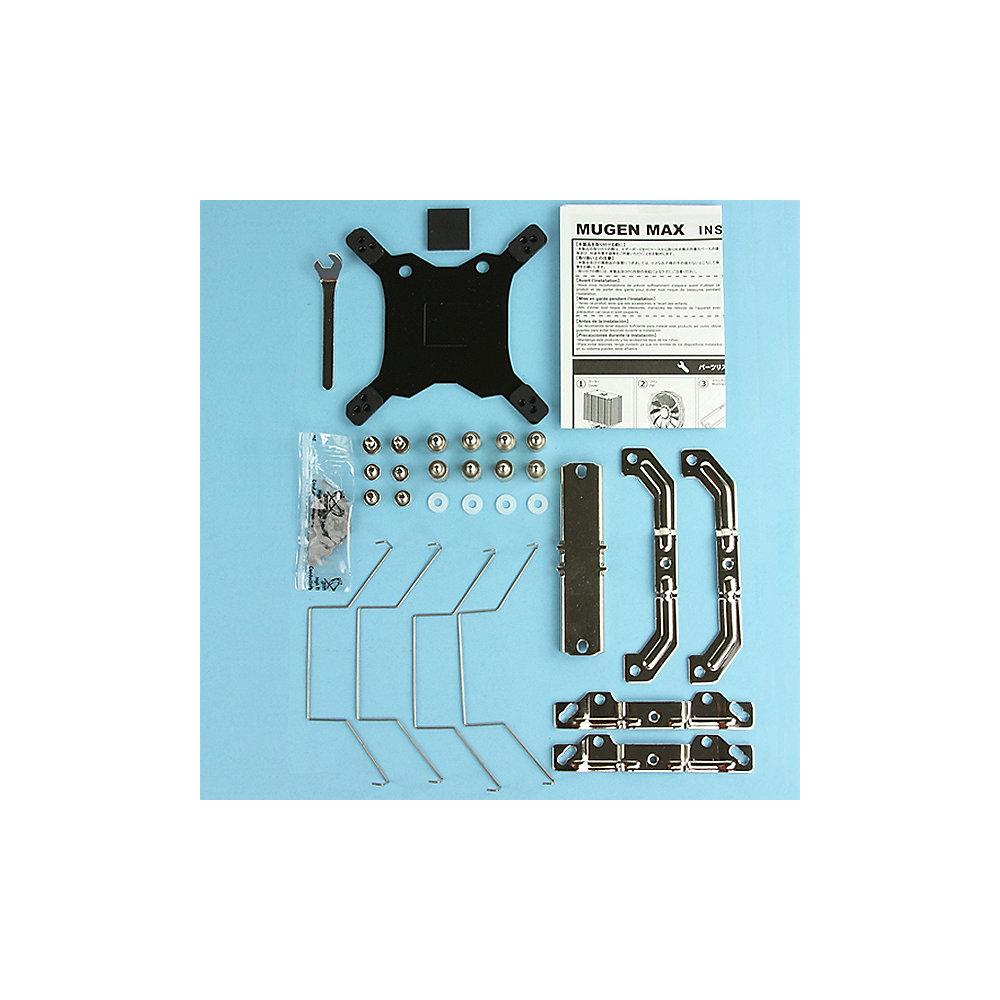

Zubehör:

2x Metallbefestigungsklemme (Intel), 2x Metallbefestigungsklemme (AMD), 1x Montageschiene, 4x Schrauben für Befestigungsklemmen, 8x Schrauben für Mainboardbefestigung, 2x Schrauben zur Montage, 1x Abstandshalter für Backplate (Sockel 775), 4x Distanzhülsen, 1x Schraubenschlüssel, 4x Lüfterklemmen, Backplate, Wärmeleitpaste, Einbauanleitung

Material der Bodenplatte:

vernickelter Kupferboden

Lüfter-Spezifikationen

Modellname:

GlideStream 140 PWM

Lüftermaße:

140 x 140 x 25 mm

Lüfterdrehzahl:

400 (±200 upm) ~ 1.300 upm (±10%) (PWM-gesteuert)





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( ) in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Scythe Mugen MAX Sockel 115X/1366/2011/AM2( )/AM3( )/FM1/FM2( )

Zertifiziert für

Intel:

775, 1150, 1151, 1155, 1156, 1366, 2011, 2011-3, 2066

AMD

AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+

Maße (LxBxH)

Lüfter: 140 x 140 x 25 mm

Gesamtgröße: 145 mm x 110 mm x 161 mm

Nenndrehzahl

500 (±300 upm) ~ 1.300 upm (±10%) (PWM-gesteuert)

Volumenstrom

63,5 ~ 165m³/h / 37.37 ~ 97.18 CFM

Geräuschentwicklung

13 ~ 30.7 dBA

Nennspannung

12 Volt

Befestigung

verschraubt, Klammer dreifach, Push Pins, für ATX Mainboards

Material Kühlkörper

Kupfer/ Aluminium

Gewicht

870 g

Stromanschluss

Molex-Stecker (4-polig)

Herstellergarantie

2 Jahre

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
