Scythe Iori 1000 Top-Flow Kühler Sockel

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 4 von 5 - 80% der Befragten würden das einem Freund empfehlen.
Bewertung: 4.0 von 5

Bedienungsanleitung für Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1

Klicken Sie um das Bild zu vergrößern
Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1 Inhalt der Anleitung für Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1
  • Produktkategorie: CPU Kühler Sock775 Scythe
  • Marke: Scythe
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Scythe CPU Kühler Sock775

Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1 Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1 Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1 Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1
Die Bedienungsanleitung zu Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Scythe Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Scythe-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Scythe Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

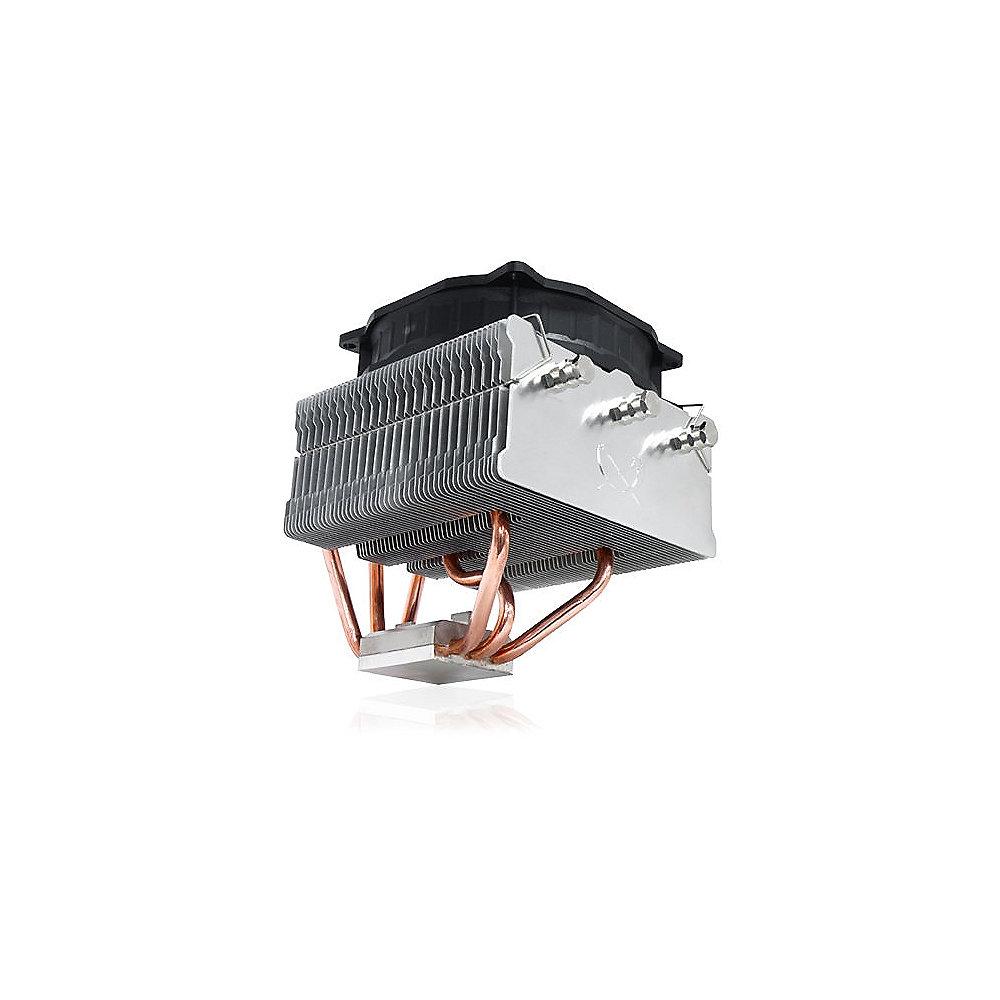

Scythe Iori (Scior-1000)

PC-Systeme werden immer kleiner, doch trotz der geringen Größe müssen Anwender nicht auf eine gute Kühlung der Komponenten verzichten. Der japanische Kühler-Spezialist Scythe veröffentlicht mit dem Iori ein kompaktes Top-Flow-Modell, das sich ideal für den Einsatz in Mini- und Micro-ATX-Systemen eignet. Dabei spielt es keine Rolle, ob Nutzer auf Prozessoren von AMD® oder Intel® setzen, denn dank der überarbeiteten Version des Push-Pin-Klemmensystems lässt sich der Kühler ohne große Umstände auf jedem Mainboard befestigen.

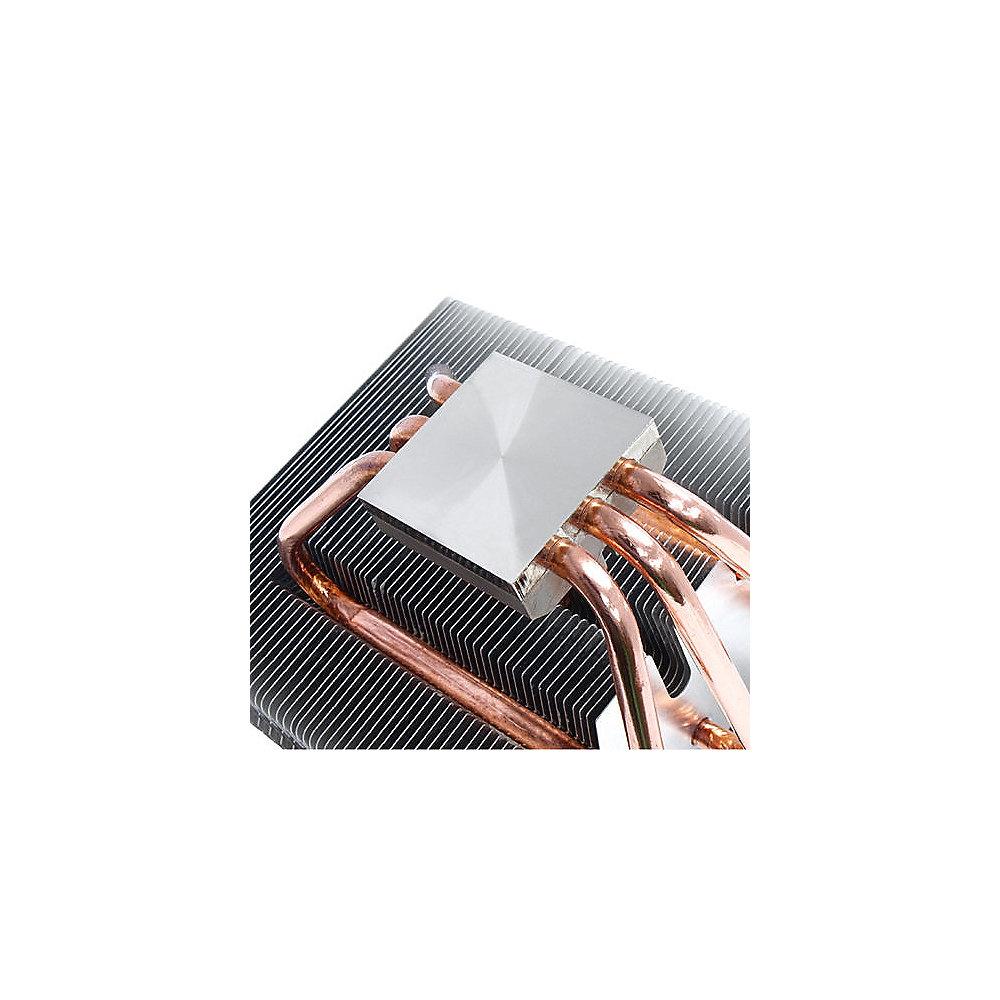

Trotz seiner kompakten Abmessungen, die lediglich 107 x 92 x 136 mm (B x H x T) betragen, sowie des geringen Gewichtes von gerade einmal 400 Gramm (ohne Lüfter), schafft es der Scythe Iori alle aktuellen Intel®- und AMD®-Prozessoren zu kühlen. Dafür sorgen nicht nur die drei 6 Millimeter dicken Kupfer-Heatpipes, die den Aluminium-Kühlkörper zweimal durchqueren, sondern auch der eigens entwickelte PWM-Lüfter. Das 100-Millimeter große Modell, dessen Drehzahl automatisch über die PWM-Funktion des Mainboards geregelt wird, besitzt zur besseren Kompatibilität 92-mm-Montagelöcher. Der Drehzahlbereich variiert, je nach CPU-Temperatur, zwischen 300 und 1.800 Umdrehungen pro Minute. Auch beim Luftdurchsatz muss sich der 100-Millimeter-Lüfter nicht hinter größeren Modellen verstecken, denn dieser fördert 7,3 bis 43,74 Kubikmeter pro Stunde, bei einer Lautstärke von lediglich 4,5 bis 26,7 dBA.

Aufgrund seiner positiven Eigenschaften eignet sich der Iori ideal für kleine Gaming-Systeme und HTPCs, bei denen keine hohen CPU-Kühler verbaut werden können. Doch der Top-Flow-CPU-Kühler besitzt noch einen weiteren Vorteil: Die kalte Luft, die der 100-Millimeter-Lüfter ansaugt, wird durch die Aluminium-Kühlkörperlamellen auch an die umliegenden Komponenten weitergegeben, sodass auch der Chipsatz sowie die Spannungswandler davon profitieren.

Kompatibilität:

Intel®:

Sockel LGA775

Sockel LGA1150

Sockel LGA1151

Sockel LGA1155

Sockel LGA1156

Sockel LGA1366

AMD®:

Sockel AM2

Sockel AM2

Sockel AM3

Sockel AM3

Sockel AM4

Sockel FM1

Sockel FM2

Sockel FM2





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Scythe Iori 1000 Top-Flow Kühler Sockel 1150/1155/1156/1366/AM4/AM3/2 /FM2/1

Zertifiziert für
  • Intel 775, 1150, 1151, 1155, 1156, 1366

  • AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+

Maße (LxBxH)

107 (B) × 136 (T) × 117 (H) mm

Nenndrehzahl

300 – 1.800 U/min

Volumenstrom

7,3 – 43,7 CFM

Geräuschentwicklung

4,5 – 26,7 dBA

Material Kühlkörper

Kupfer/ Aluminium

Gewicht

400 g

Stromanschluss

Molex-Stecker (4-polig)

Lieferumfang

2x Metallbefestigungsklemme (Intel), Metallhalterung (AMD), 1x Montageschiene, 2x Schrauben, 2x Lüfterklemmen, Wärmeleitpaste, Einbauanleitung

Herstellergarantie

3 Jahre
