Nanoxia Deep Silence 5 Rev.B Big

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black

Klicken Sie um das Bild zu vergrößern
Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Inhalt der Anleitung für Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black
  • Produktkategorie: Gehäuse Nanoxia
  • Marke: Nanoxia
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Nanoxia Gehäuse

Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black
Die Bedienungsanleitung zu Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Nanoxia Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Nanoxia-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Nanoxia Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Nanoxia Deep Silence 5 Rev.B, Big Tower, E-ATX, ATX, mATX, schallgedämmt, dark black, ohne Netzteil

Mit dem Deep Silence 5 Rev. B präsentiert Nanoxia eine leicht überarbeitete Revision des beliebten Big-Towers aus der nächsten Generation von Silent PC-Gehäusen.

Basierend auf den Anregungen der Fan-Basis hat das Designer-Team von Nanoxia im Rahmen der Produktentwicklung sinnvolle Optimierungen entwickelt, die sich in der vorliegenden Revision wiederfinden. Eine besondere Neuerung ist der neu entwickelte 6 x 2,5“ Montagerahmen zum platzsparenden Einbau von bis zu sechs HDD/SSD.

Mit dem Deep Silence 5 Rev. B präsentiert Nanoxia eine leicht überarbeitete Revision des beliebten Big-Towers aus der nächsten Generation von Silent PC-Gehäusen.

Die Nanoxia Deep Silence Serie konnte bereits mehr als 100 Auszeichnungen durch die internationale Fachpresse für sich verbuchen. Das innovative Konzept und die außerordentliche Qualität begeistern gleichermaßen Fachwelt und Enthusiasten.

Basierend auf den Anregungen der Fan-Basis hat das Designer-Team von Nanoxia im Rahmen der Produktentwicklung sinnvolle Optimierungen entwickelt, die sich in der vorliegenden Revision wiederfinden. Eine besondere Neuerung ist der neu entwickelte 6 x 2,5“ Montagerahmen zum platzsparenden Einbau von bis zu sechs HDD/SSD.

Der riesige Tower bietet auch in der aktuellen Revision ein großzügiges Platzangebot und modulare HDD-Käfige. Somit lassen sich umfangreichste Gaming-Systeme mit überlangen Grafikkarten und High-End CPU-Kühlern verbauen. Alternativ können auch kompakte Wasserkühlungen ohne viel Aufwand im Big Tower untergebracht werden.

Herausragende Features der Nanoxia Deep Silence Gehäuseserie:

  • Klassisches Design - Made in Germany

  • Besonders leise dank integrierter Schalldämmung und stimmiger Konzeption

  • Höchst effizientes, nahezu unhörbares Belüftungssystem

  • Maximale Funktionalität und Variabilität

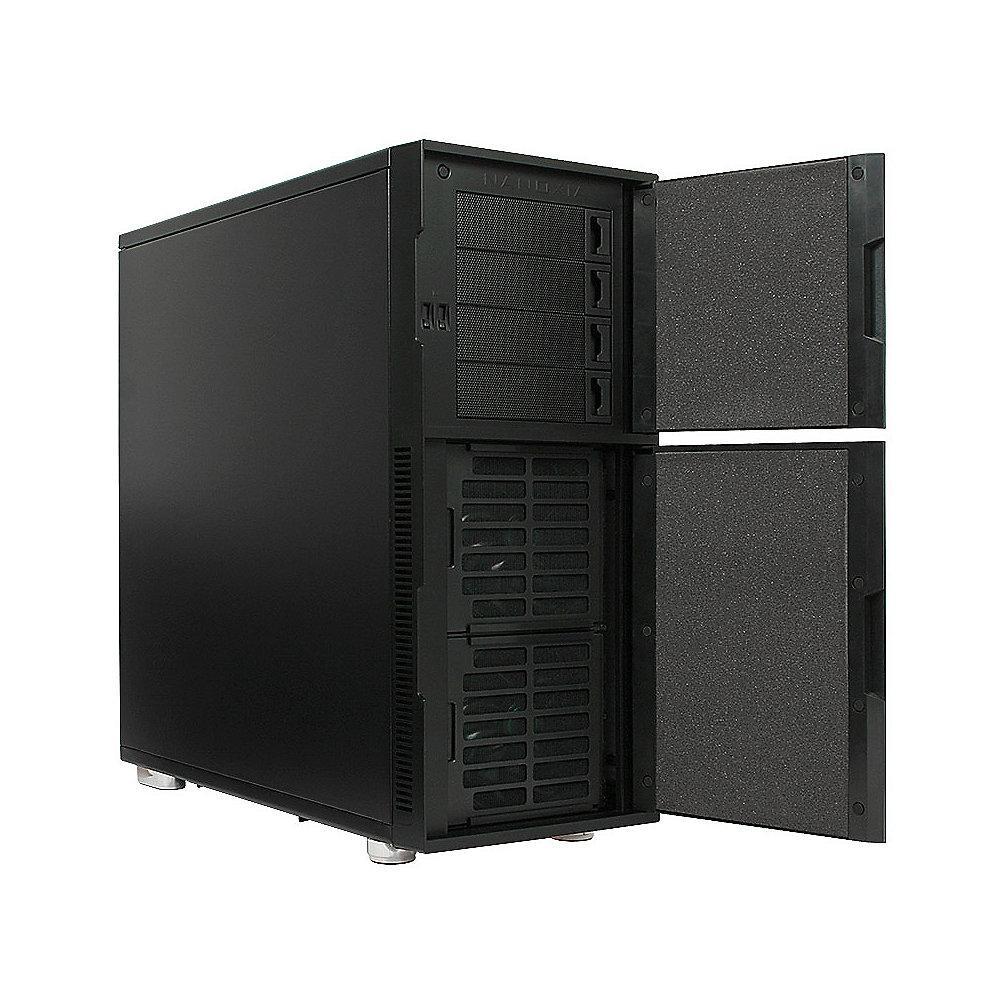

Das Deep Silence 5 Rev. B verfügt über zwei mit Schaumstoff gedämmte Türen. Hinter der oberen Abdeckung verbergen sich vier externe 5,25“ Schächte, eine 2-Kanal Lüftersteuerung mit Schiebereglern, sowie der Reset-Button. Hinter der zweiten Tür sind zwei geräuscharme 140 mm Nanoxia Lüfter in praktischen „Easy Access“ Fan Trays vorinstalliert. In den Türen integrierte Magneten gewähren ein sattes Schließen und einfaches Öffnen.

An der Vorderseite des Gehäusedeckels befindet sich das I/O-Panel. Neben dem grün beleuchteten Power-Button finden sich hier 2 x USB 3.0, 2 x USB 2.0, sowie Mic und Audio Anschlüsse. Entsprechende Hardware kann somit schnell und einfach angeschlossen werden.

E-ATX oder XL-Mainboards können ebenso wie kleinere Formate (ATX, Micro-ATX, Mini-ITX) im Deep Silence 5 Rev. B untergebracht werden. Das Deep Silence 5 bietet auch in der neuen Revision besonders viel Platz für Ihre anspruchsvollen Projekte. Aufgrund der modularen Festplattenkäfige bietet das Gehäuse ein Höchstmaß an Variabilität und Kompatibilität, sowohl für Wasserkühlungsvorhaben als auch zum Einbau von High-End Systemen mit Luftkühlung.

Nahezu lautlos

Zielführend bei der Entwicklung der Nanoxia Deep Silence Gehäuseserie war stets die Anforderung, möglichst geräuscharme Gehäuse bei niedrigsten Systemtemperaturen zu entwickeln.

Wie bei allen Gehäusen der Deep Silence Serie kommen spezielle, geräuschreduzierende Dämmmaterialien zum Einsatz. Die verwendeten Materialien wurden speziell nach den Anforderungen der Nanoxia Entwickler hergestellt und wirken gleichermaßen gegen Körper- und Luftschall. Die Fronttüren tragen durch die Verwendung von geräuschabsorbierenden Materialien ebenfalls zur besonders effektiven Geräuschdämmung bei.

Die Festplatten und das Netzteil werden selbstverständlich entkoppelt montiert. Das Gehäuse steht auf gummierten, entkoppelnden Füßen - dadurch werden Vibrationen komplett aufgefangen. Durch die Verwendung von Materialien höchster Güte wird neben einer optimalen Geräuschdämmung ebenfalls gewährleistet, dass das Gehäuse extrem stabil ist.

Insgesamt fünf vorinstallierte 140 mm Nanoxia Lüfter der „Deep Silence“-Serie tragen zur Geräuscharmut des Deep Silence 5 Rev. B bei. Die Lüfterserie ist ganz auf eine bestmögliche Mischung aus Kühlleistung und Geräuschentwicklung entwickelt worden.

Zwei Nanoxia VentCover im Deckel verschließen die Lüfteröffnungen für 120/140 mm und lassen den Anwender zwischen verbesserter Systemkühlung durch den Einbau von weiteren Gehäuselüftern oder einer bestmöglichen Geräuschdämmung wählen.

Intelligentes Belüftungssystem

Drei 140 mm Nanoxia Deep Silence Lüfter (max. 1.100 U/Min) sind im Deep Silence 5 Rev. B bereits vorinstalliert. In der Gehäusefront sind zwei Ventilatoren in speziellen, schwenkbaren Halterungen montiert, die einen extrem einfachen Ausbau der Lüfter und einfachsten Zugriff auf die serienmäßigen Staubfilter ermöglichen. Ein weiterer 140 mm Lüfter ist an der Gehäuserückseite zu finden.

Insgesamt lassen sich bis zu sechs Ventilatoren im Big Tower unterbringen. Neben den bereits erwähnten, vorinstallierten Modellen können unter dem Gehäusedeckel und am Boden 120 oder 140 mm Gehäuselüfter montiert werden. Entsprechende Staubfilter schützen die Hardware vor dem Eindringen von Staubpartikeln.

Durch die serienmäßige Lüfterregelung für bis zu sechs Lüfter kann auch bei voller Lüfterbestückung ein individueller Kompromiss zwischen niedrigen Systemtemperaturen und geringstmöglicher Geräuschentwicklung erzielt werden.

Watercooling Ready

Wie alle Nanoxia Gehäuse der Deep Silence Serie ist auch das Deep Silence 5 in der Revision B für den Einbau von Wasserkühlungen ideal vorbereitet. Hinter der Gehäusefront können dank der modularen HDD-Käfige „ganz bequem“ 120 oder 240 mm Radiatoren verbaut werden. Dank des großzügigen Platzangebots können die Radiatoren im Normalfall problemlos im Push-Pull Betrieb mit Lüftern auf beiden Seiten betrieben werden.

Dazu kann unter dem Gehäusedeckel bei Bedarf eine kompakte Wasserkühlung mit 240 oder 280 mm Slim-Radiatoren verbaut werden. An der Gehäuserückseite finden sich zusätzlich vier gummierte Schlauchführungen für externe Wasserkühllösungen.

Vielfältige Ausstattungsmerkmale

Das Nanoxia Deep Silence 5 besticht auch in der Revision B durch eine Vielzahl an überaus praktischen Produktfeatures:

Ein Beispiel ist die Lüftermontage - hinter der unteren Tür finden sich mit Staubfiltern versehene Halterahmen, die jeweils einen 140 mm Lüfter aufnehmen. Ein kurzer Druck auf den Halterahmen - der nach dem Push-Pin Prinzip funktioniert - löst die Verankerung, die Klappe lässt sich öffnen und man kann Lüfter und Staubfilter entnehmen und reinigen.

Drei modulare HDD-Käfige stehen zum Einbau von bis zu 11 Datenspeichern zur Verfügung. Zwei dieser Käfige sind für jeweils drei Massenspeicher konzipiert, der dritte nimmt maximal fünf Stück auf. Zur Installation von Radiatoren hinter der Gehäusefront oder dem Einbau von besonders langen VGA-Karten lassen sich die HDD-Käfige mit wenig Aufwand entfernen. Die Festplattenkapazität des Deep Silence 5 Rev. B ist zudem durch den Erwerb weiterer HDD-Käfige noch erweiterbar.

Durch diese einmalige Variabilität ist der Einbau von überlangen Grafikkarten mit einer maximalen Länge von bis zu 468 mm möglich. Bei vollzählig montierten HDD-Käfigen beträgt die maximale VGA-Karten Länge 338 mm. Durch den Verzicht auf nicht benötigte Festplattenkäfige kann die Kühlung der VGA Karten durch die frontseitigen Serienlüfter effektiver unterstützt werden.

Ein besonderes Highlight des Deep Silence 5 Rev. B ist der neu entwickelte 2,5“ Montagerahmen für bis zu sechs Laufwerke. Dieser ermöglicht die platzsparende Montage von bis zu sechs 2,5“ HDD/SSD. Der Montagerahmen beansprucht drei 3,5“ Schächte zum Einbau. Wenn Sie dieses einmalige Feature nicht nutzen möchten, finden Sie ausreichend 3,5“ Montageschlitten im Lieferumfang, um die Schächte für entsprechende Laufwerke nutzen zu können.

Die Festplatten werden in speziellen Montageschlitten verbaut, die sowohl für die Aufnahme von 2,5“ HDD/SSD, als auch 3,5“ HDD ausgelegt sind. Die Laufwerke werden über Gummidämpfer entkoppelt montiert.

Der Big Tower bietet zudem ein großzügiges Kabelmanagement mit gummierten Öffnungen im Mainboardtray.

Neben High-End Grafikkarten lassen sich alle aktuellen CPU-Kühler problemlos unterbringen. An der Gehäuserückseite finden sich gleich zehn PCI-Erweiterungsslots - der Einbau eines Multi-GPU Systems ist somit ebenfalls ohne Schwierigkeiten möglich.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Nanoxia Deep Silence 5 Rev.B Big Tower E-ATX Gehäuse schallgedämmt dark black

Gehäusetyp

Big-Tower

ohne Netzteil

Mainbordtypen

E-ATX, XL-ATX, ATX, Micro-ATX, Mini-ITX

Einschübe intern/extern

4x 5,25", 1x 3,5" extern (optional)

11x 2,5" oder 3,5" intern

Abmessungen

Höhe (ca.): 552 mm

Breite (ca.): 232 mm

Tiefe (ca.): 550 mm

Gewicht (ca.): 16,20 kg

Material: Stahl, Kunststoff

Lüfter

Vorne: 2 x 140 mm

Hinten: 1 x 140 mm

Oben: optional 2 x 120/140 mm

Unten: optional 1 x 120/140 mm

Frontanschlüsse

2 x USB 3.0,

2 x USB 2.0,

Mic und Audio

Besonderheiten

Kabelmanagement

Vorbereitung für Wasserkühlung

Schaumstoffdämpfung

Maximale CPU-Kühler Einbauhöhe: 185 mm

Maximale Grafikkartenlänge: 338 (468) mm

Herstellergarantie

2 Jahre
