Bedienungsanleitung

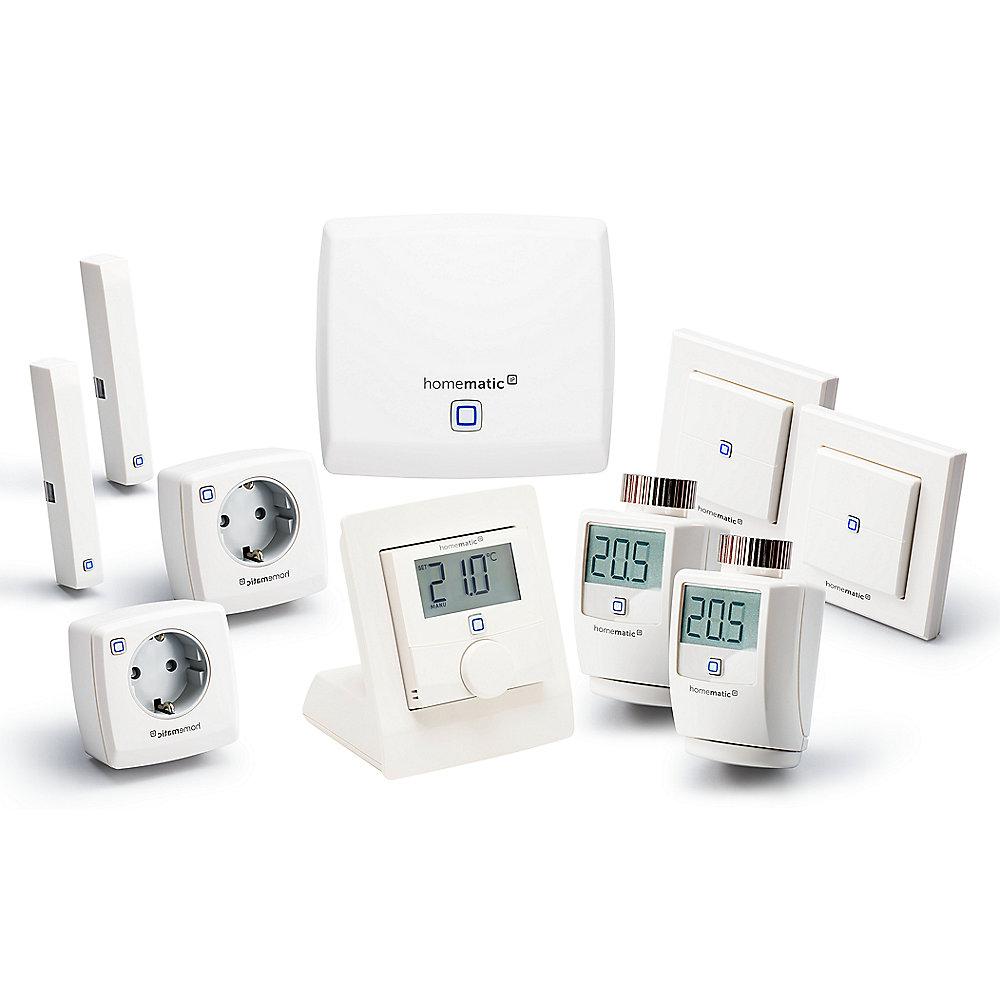

Homematic IP Allround Paket Smart Home

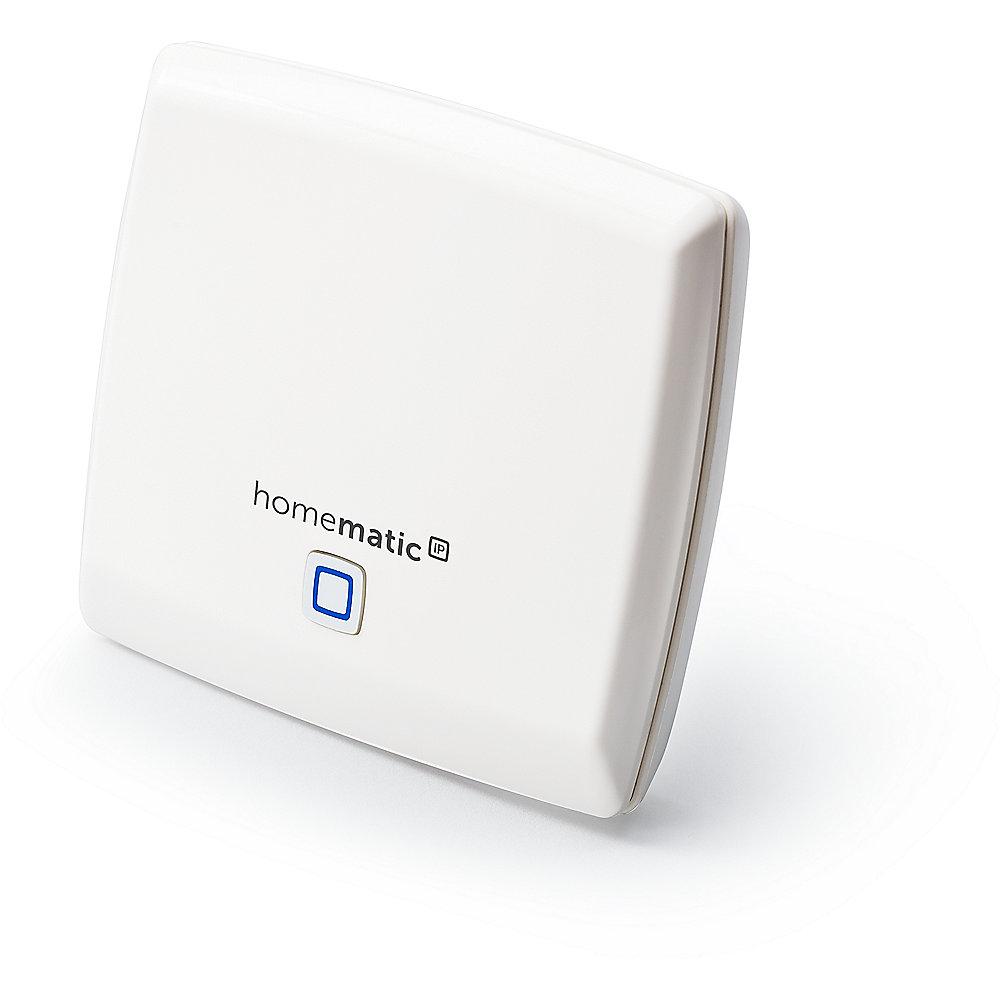

verbindet das Smartphone über die Homematic IP Cloud mit den Homematic IP Geräten

gibt die Konfigurationsdaten- und Bedienbefehle vom Smartphone an die Homematic IP Geräte weiter

besonders zuverlässiges IP-Funkprotokoll auf 868 MHz-Basis

hohe Sicherheit dank umfassender AES-Verschlüsselung und Serverstandort in Deutschland

das leuchtende Homematic IP Symbol signalisiert den Betriebs-zustand (blau, gelb, rot)

wird per Netzwerkkabel an einen herkömmlichen Router angeschlossen

robustes und wertiges Design

Versorgungsspannung Steckernetzteil (5 V)

Eingang 100 V - 240 V AC, 50/60 Hz, 0,2 A

Ausgang 5 V DC, 0,55 A

Schutzart IP20

Umgebungstemperatur 5 bis 35 °C

Abmessungen (B x H x T) 118 x 104 x 26 mm

Gewicht 153 g

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 400 m

Netzwerk 10/100 MBit/s, Auto-MDIX

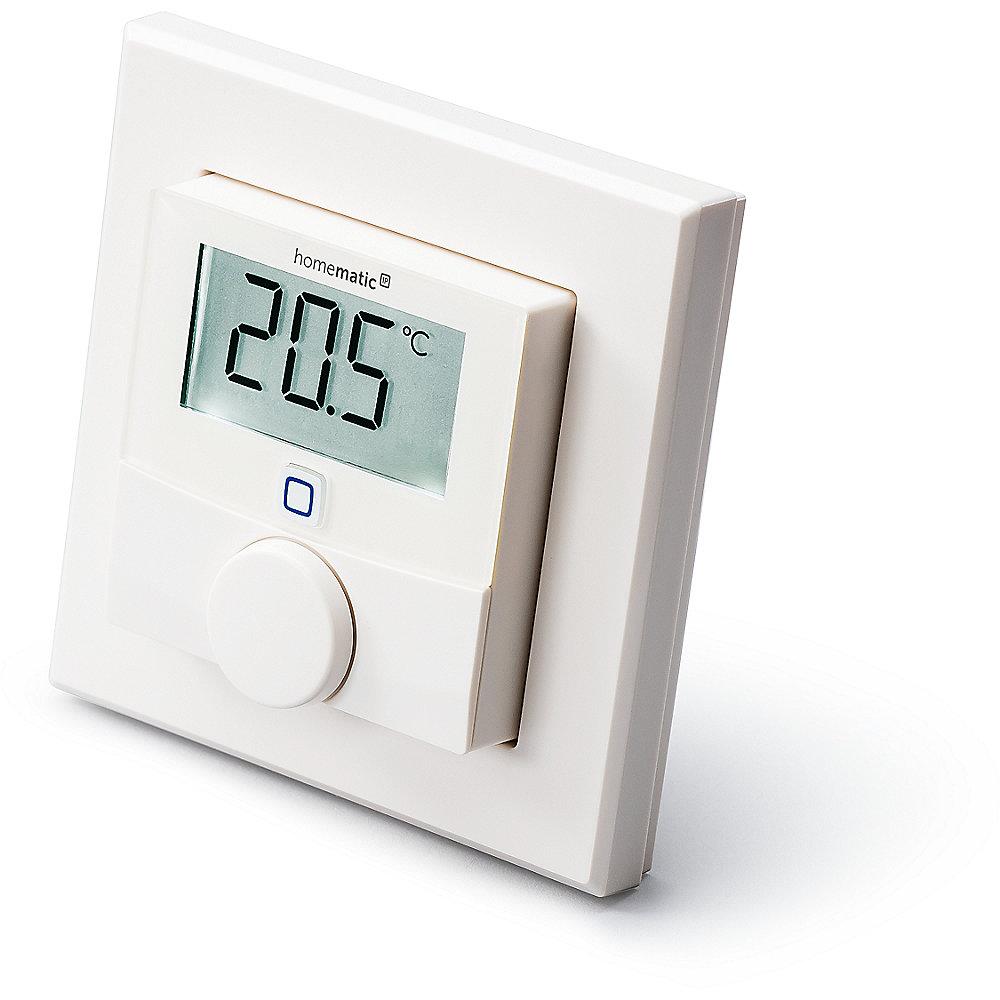

1. Misst die Soll- und Ist-Temperatur sowie die Luftfeuchtigkeit. Zudem ist ein zeitgesteuertes Regulieren der Raumtemperatur in Verbindung mit Homematic IP Heizkörperthermostaten, Homematic IP Fußbodenheizungsaktoren oder Homematic IP Schaltsteckdosen möglich.

2. Besitzt ein beleuchtetes Display und ist dank der Funkkommunikation frei im Raum platzierbar.

3. Komfortable Montage per doppelseitigem Klebeband, mit Schrauben und Dübeln oder direkt auf einer Unterputzdose möglich.

4. Einfache Integration in bestehende Schalterserien der führenden Hersteller: Berker, GIRA, Merten, JUNG und ELSO.

5. Kann mit dem Homematic IP Access Point in Verbindung mit der Homematic IP App (keine Folgekosten), mit der Homematic Zentrale sowie mit vielen Partnerlösungen genutzt werden. Einrichtung und Steuerung der Homematic IP Fußbodenheizungsaktoren auch systemunabhängig möglich.

Unterschied zu HmIP-WTH: Der Wandthermostat (HmIP-WTH-2) kann auch ohne Homematic IP Access Point für die Fußbodenheizungssteuerung eingesetzt werden

Versorgungsspannung 2x 1,5 V LR03/Micro/AAA

Stromaufnahme 50 mA max.

Batterielebensdauer 2 Jahre (typ.)

Schutzart IP20

Umgebungstemperatur 0 bis 35 °C

Abmessungen (B x H x T) Ohne Rahmen: 55 x 55 x 23,5 mm, mit Rahmen: 86 x 86 x 25 mm

Gewicht 100 g (inkl. Batterie)

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 250 m

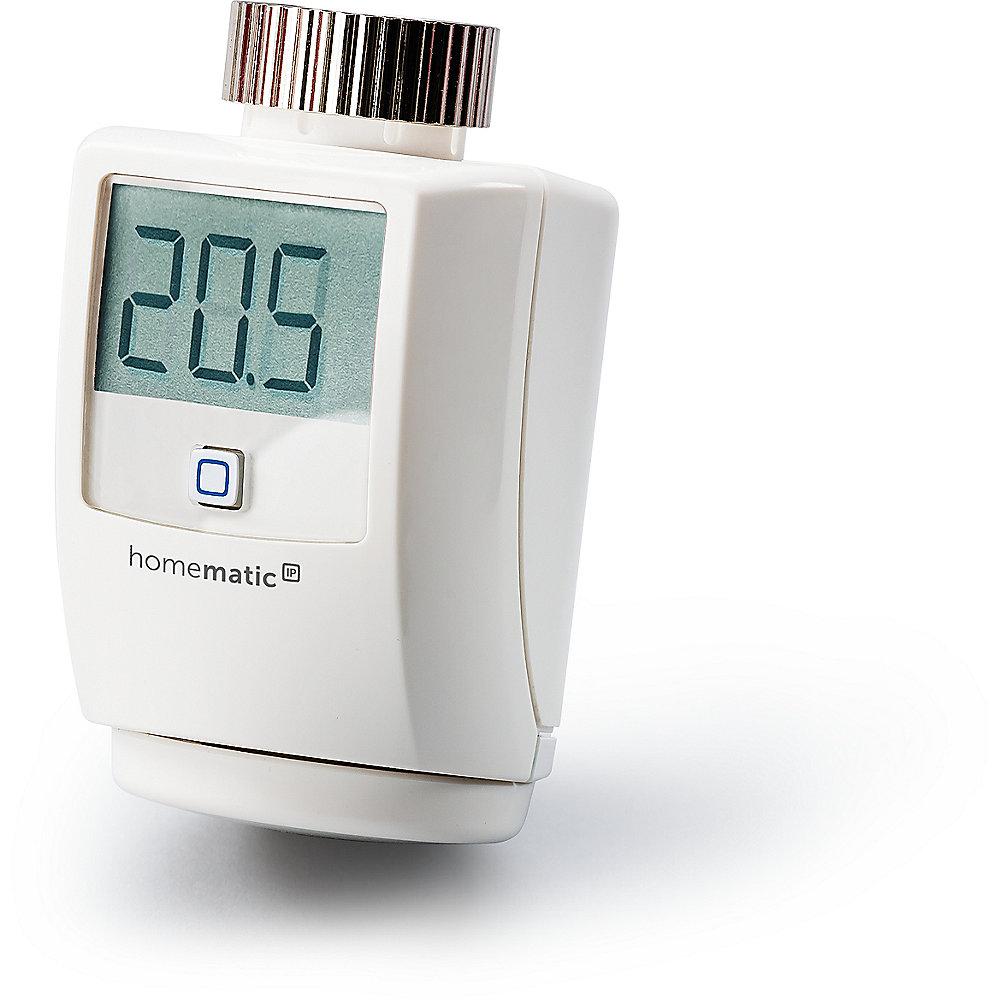

ersetzt herkömmliche Thermostate und steuert den Heizkörper nach individuellen Bedürfnissen

bis zu drei einstellbare Heizprofile: Die Raumtemperatur lässt sich zeitgesteuert regulieren (bis zu 6 Heizphasen pro Tag mit individuell einstellbarer Temperatur)

in Verbindung mit dem Homematic IP Fenster- und Türkontakt - optisch wird die Temperatur automatisch abgesenkt, sobald ein Fenster geöffnet wird

sichere Installation: Die Metallmutter sichert einen festen Sitz an allen gängigen Heizkörpern

einfache Montage: ohne Ablassen von Wasser oder Eingriff in die Heizungsanlage

manuelle Bedienung: Temperaturänderungen und Auslösen der Boost-Funktion (schnelles Aufheizen des Heizkörpers) direkt am Gerät möglich

Versorgungsspannung 2x 1,5 V LR06/Mignon/AA

Stromaufnahme 120 mA (max.)

Batterielebensdauer 2 Jahre (typ.)

Schutzart IP20

Umgebungstemperatur 0 bis 50 °C

Abmessungen (B x H x T) 58 x 71 x 97 mm

Gewicht 205 g (inkl. Batterien)

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 300 m

Anschluss M30 x 1,5 mm

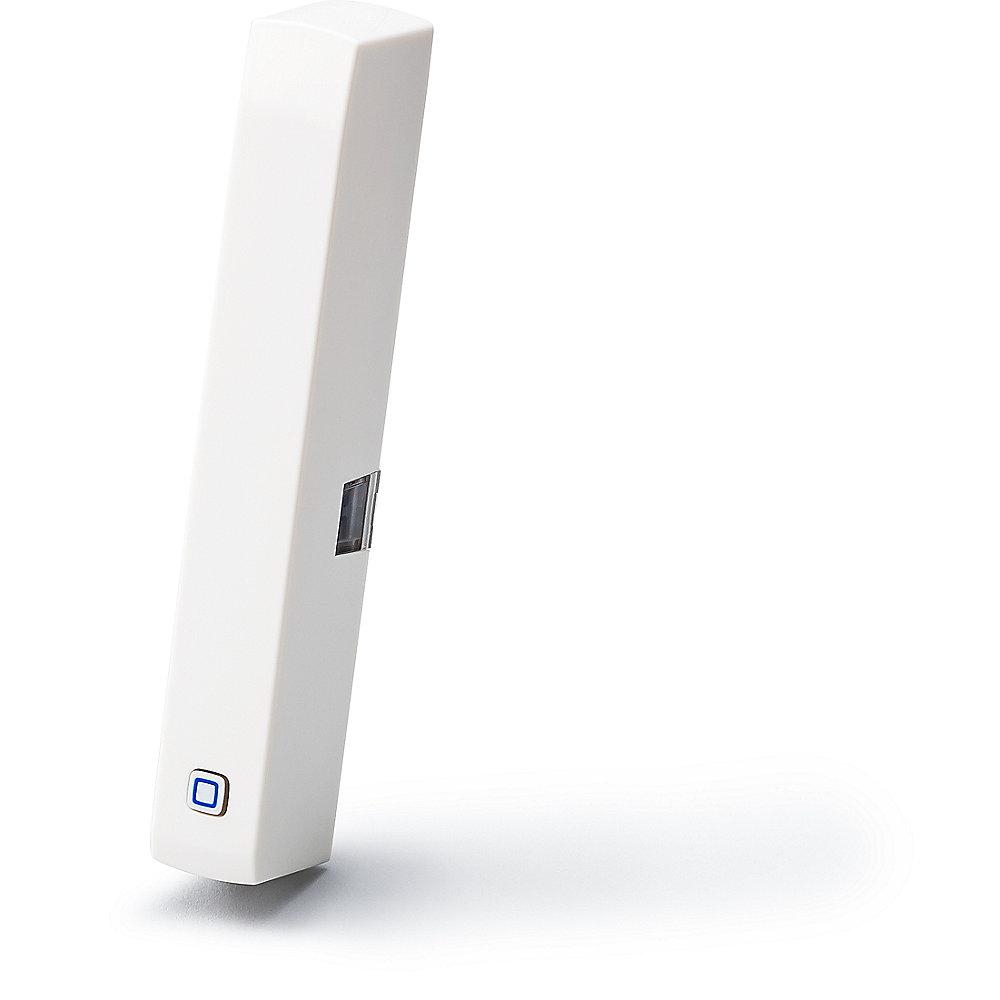

erkennt zuverlässig ein geöffnetes Fenster und sorgt während des Lüftens für ein Absenken der Raumtemperatur z. B. in Verbindung mit dem Homematic IP Heizkörperthermostat

kompakt: die integrierte Infrarot-Lichtschranke erkennt die Fensteröffnung

flexibel: Montage durch mitgelieferte Klebestreifen oder Schrauben

individuell: weiße oder braune Abdeckkappe

Versorgungsspannung 1x 1,5 V LR03/Micro/AAA

Stromaufnahme 100 mA max.

Batterielebensdauer 2 Jahre (typ.)

Schutzart IP20

Umgebungstemperatur 5 bis 35 °C

Abmessungen (B x H x T) 102 x 15 x 20 mm

Gewicht 30 g (inkl. Batterie)

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 300 m

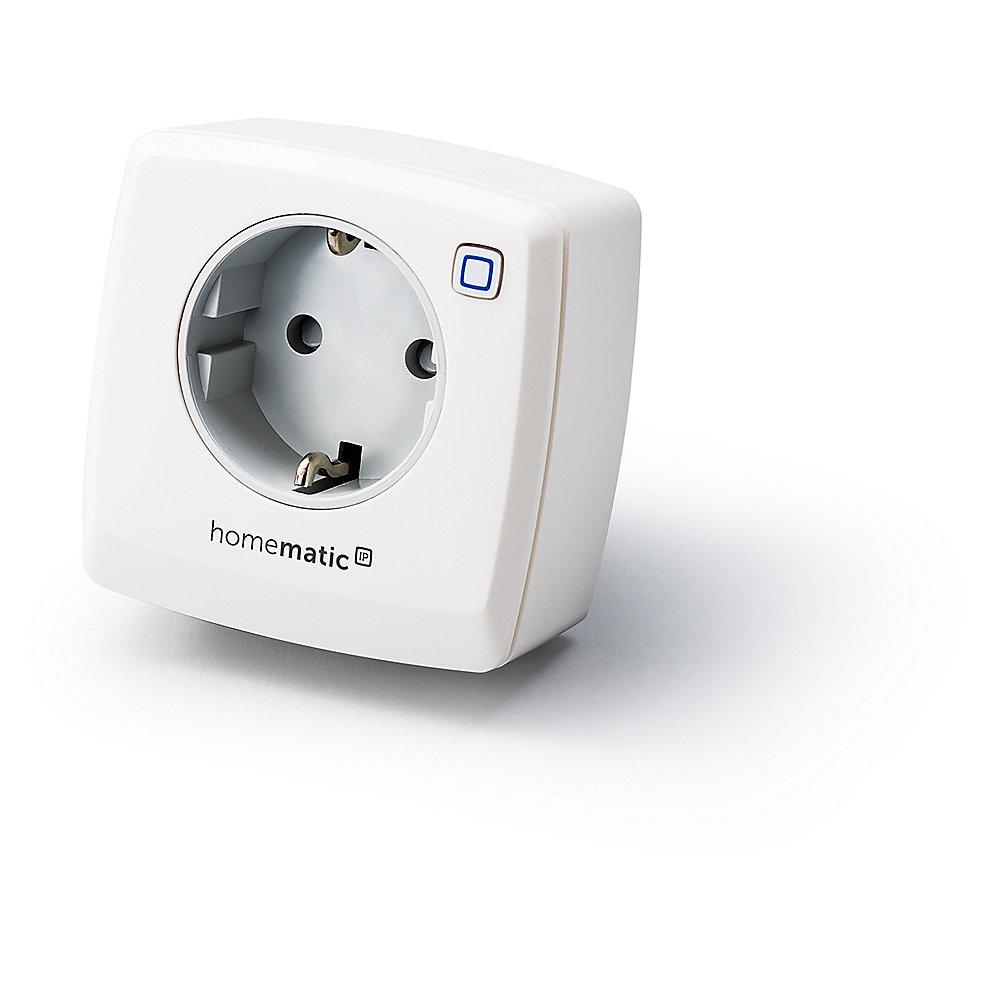

ermöglicht das Schalten von angeschlossenen Verbrauchern, beispielsweise Elektroheizungen

in Verbindung mit dem Homematic IP Wandthermostaten kann die Temperatur in Räumen mit elektrischen Heizkörpern exakt geregelt werden

einfache Montage: schnell und ohne Werkzeug montiert

manuelle Bedienung: Ein- und Ausschalten der Verbraucher auch am Gerät möglich

geringe Ruhestromaufnahme

dank der kompakten Bauweise blockiert die Schaltsteckdose keine umliegenden Steckdosen

Versorgungsspannung 230 V/50 Hz

Stromaufnahme 16 A max.

Leistungsaufnahme Ruhebetrieb < 0,3 W

Max. Schaltleistung 3680 W

Lastart ohmsche Last

Schutzart IP20

Umgebungstemperatur -10 bis 35 °C

Abmessungen (B x H x T) 70 x 70 x 39 mm (ohne Netzstecker)

Gewicht 154 g

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 400 m

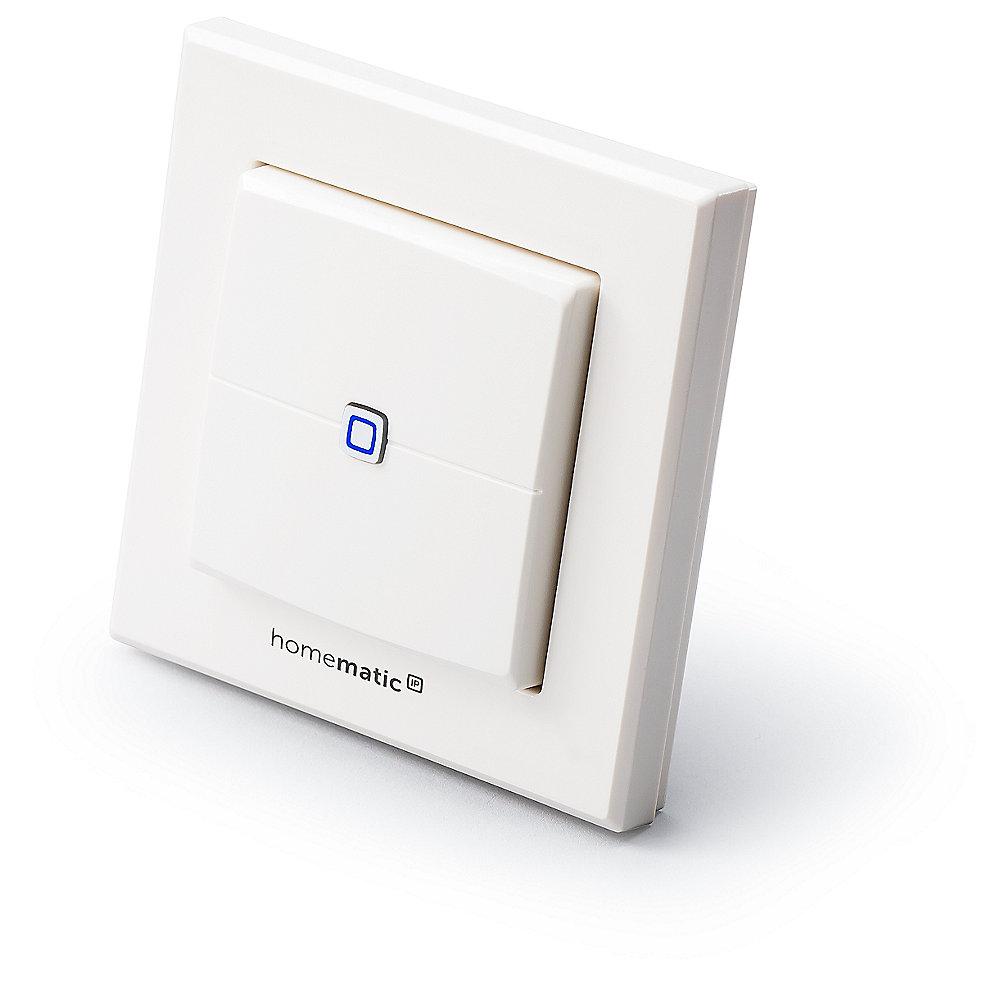

schaltet die Raumklima-Lösung des Homematic IP Systems in den Ecobetrieb: über die Homematic IP App kann zwischen temporärer und dauerhafter Abwesenheit gewählt werden

flexible und einfache Montage durch mitgelieferte Klebestreifen oder Schrauben

einfache Integration in bestehende Schalterserien folgender Hersteller: Berker (S.1, B.1, B.3, B.7 Glas), GIRA (System 55, Standard 55, E2, E22, Event, Esprit), Merten (1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan), JUNG (A 500, AS 500, A plus, A creation) und ELSO (Joy)

Einsatz mehrerer Homematic IP Wandtaster pro Raumklimalösung möglich

Versorgungsspannung 2x 1,5 V LR03/Micro/AAA

Stromaufnahme 50 mA max.

Batterielebensdauer 4 Jahre (typ.)

Schutzart IP20

Umgebungstemperatur 5 bis 35 °C

Abmessungen (B x H x T) Ohne Rahmen: 55 x 55 x 17 mm, mit Rahmen: 86 x 86 x 19 mm

Gewicht 82 g (inkl. Batterie)

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 200 m

ermöglicht das Schalten von angeschlossenen Verbrauchern, wie beispielsweise Elektroheizungen, und misst die Leistung und den Energieverbrauch

Anzeige der verbrauchten Energiekosten über die Homematic IP Smartphone-App

dank der hohen Messgenauigkeit sind auch Stand-by-Verbraucher präzise messbar

manuelle Bedienung: Ein- und Ausschalten der Verbraucher auch am Gerät möglich

geringe Ruhestromaufnahme

durch die kompakte Bauweise blockiert die Schalt-Mess-Steckdose keine umliegenden Steckdosen

Versorgungsspannung 230 V/50 Hz

Stromaufnahme 16 A max.

Leistungsaufnahme Ruhebetrieb < 0,3 W

Max. Schaltleistung 3680 W

Messgenauigkeit (Leistung)

Lastart ohmsche Last

Schutzart IP20

Umgebungstemperatur -10 bis 35 °C

Abmessungen (B x H x T) 70 x 70 x 39 mm (ohne Netzstecker)

Gewicht 154 g

Funkfrequenz 868,3 MHz/869,525 MHz

Typ. Funk-Freifeldreichweite 400 m

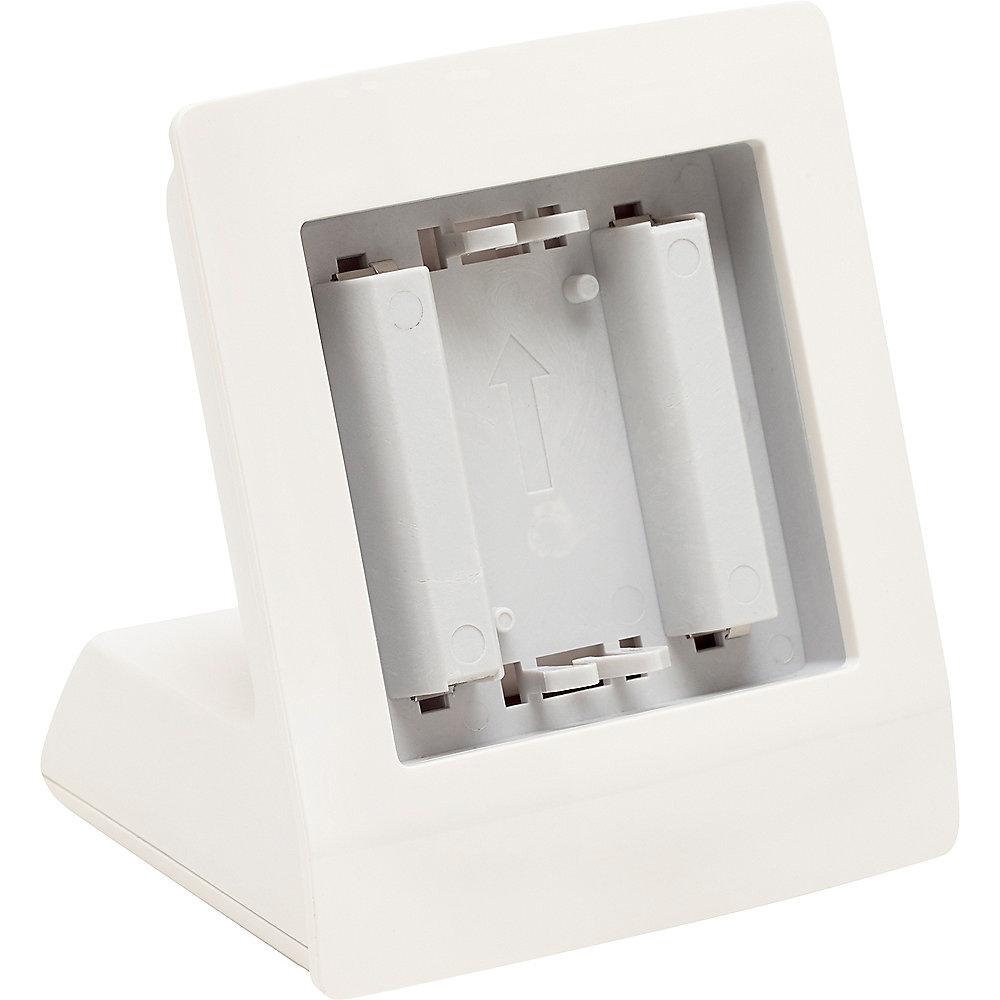

Geräte im 55er-Format können ohne Werkzeug in den Tischaufsteller montiert werden

flexibler Standort durch Batteriebetrieb und rutschhemmenden Standfuß (z. B. Regal oder Tisch)

Versorgungsspannung des eingesetzten Geräts erfolgt über die Mignon-Batterien des Tischaufstellers - dadurch verdoppelt sich die Batterielaufzeit des eingesetzten Geräts

kompatibel mit allen Geräten im 55er-Format (auch anderer Produktgruppen wie z. B. Homematic, MAX! Heizungssteuerung, FS 20, etc.)

Versorgungsspannung 2x 1,5 V LR6/Mignon/AA

Schutzart IP20

Umgebungstemperatur 0 bis 50 °C

Abmessungen (B x H x T) 90 x 79 x 67 mm

Gewicht 145 g (inkl. Batterien)
