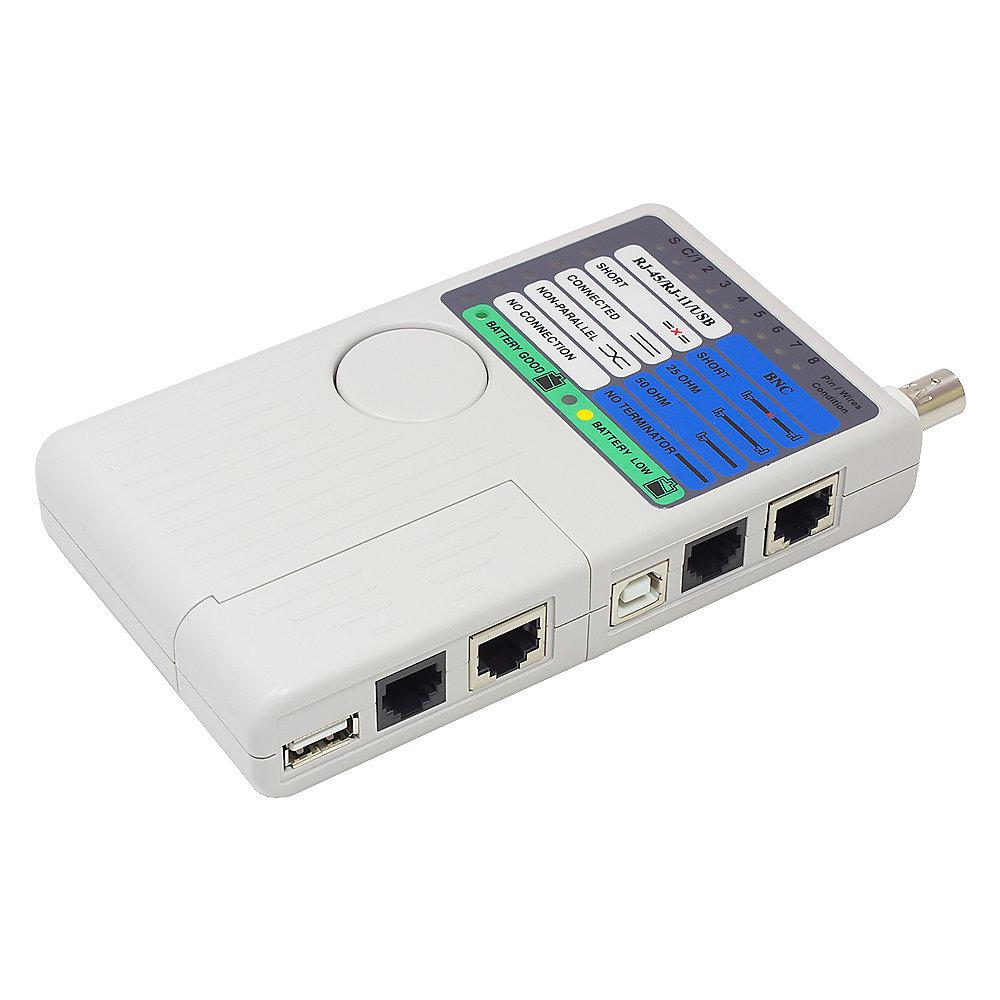

Good Connections Netzwerk-Kabeltester grau
Der Netzwerk-Kabeltester von Good Connections® ist ein handlicher Leitungstester mit vier verschiedenen Testports (RJ11 / RJ45 / USB / BNC). Er untersucht Leitungen auf Durchgang, Kurzschluss, Adervertauschung und Kabeldefekt. Zusätzlich wird der korrekte Anschluss der Schirmung geprüft.
Einfache Handhabung
Kabel anschließen, Knopf drücken, Ergebnis ablesen. Um Energie zu sparen schaltet sich das Gerät bei Nichtbenutzung automatisch ab.
Praktische REMOTE-Funktion
Der Tester besteht aus einer Master- und einer Remote-Einheit. Durch die abnehmbare Remote-Einheit können auch bereits installierte / verlegte Kabelstrecken geprüft werden. Hierzu verbinden Sie einfach ein Kabelende mit der Master-Einheit und das andere Ende mit der Remote-Einheit.
Technische Spezifikation:
-
Anschlüsse (Master Unit): RJ11 / RJ45 / BNC / USB A Buchse
-
Anschlüsse (Remote Unit): RJ11 / RJ45 / USB B Buchse
-
BNC Abschlusswiderstand zum Messen von BNC Kabeln
-
Stromversorgung durch 9V Blockbatterie (NICHT im Lieferumfang enthalten)
-
Beeper bietet hörbare Meldung von Testergebnissen
-
Schwarze Schutztasche im Lieferumfang enthalten
-
Batteriestatusanzeige
Verschiedene LED-Anzeigen für detaillierte Informationen:
-
„SHORT“-LED: Kurzschluss
-
„CONNECTED“-LED: Pins 1:1 verbunden (bei BNC: 25 Ohm)
-
„NON-PARALLEL“-LED: Vertauschte Adern (bei BNC: 50 Ohm)
-
„NO CONNECTION“-LED: Nicht verbunden / kein Durchgang (bei BNC: kein Terminator)
-
„S“-LED: Schirmung korrekt verbunden
-
„C/1-8“-LED: LEDs leuchten, wenn die Innenleiter richtig verbunden sind
Länge: 14,3 cm
Breite: 8,5 cm
Höhe: 2,5 cm
Gewicht: 0,175 kg
