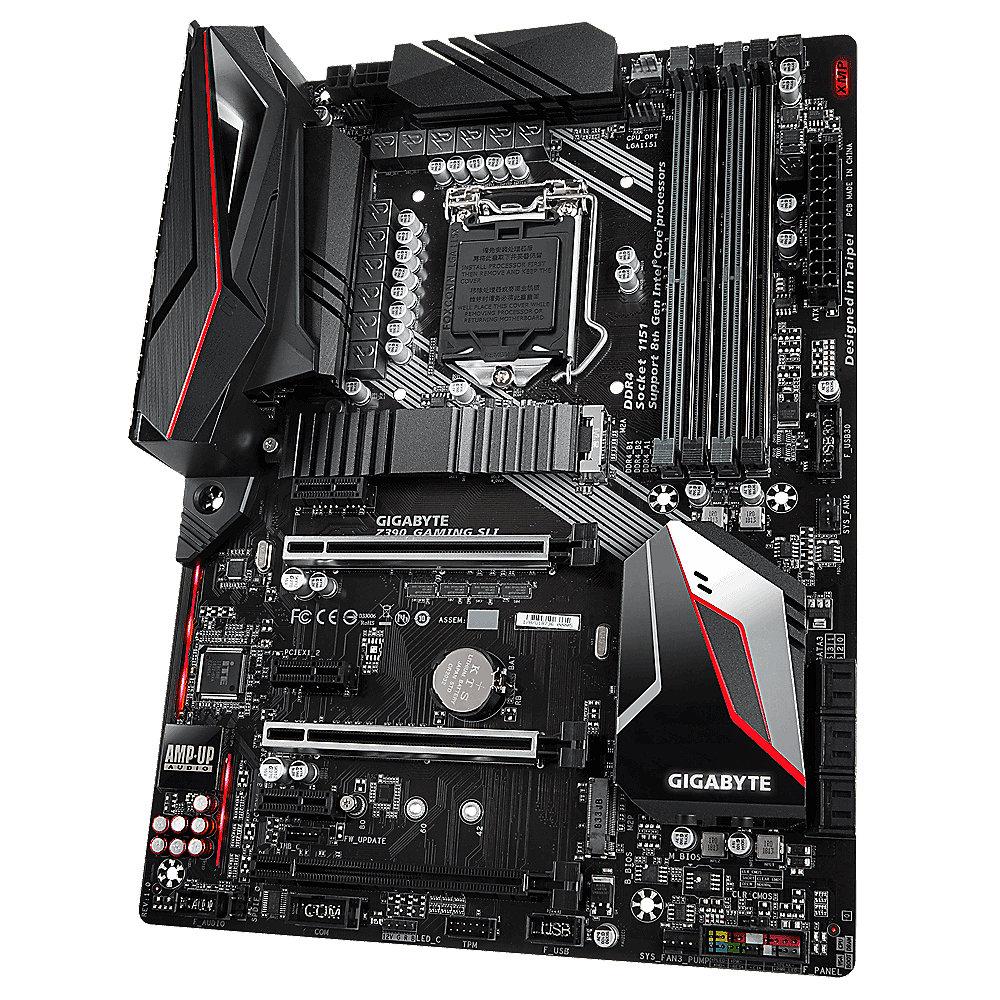

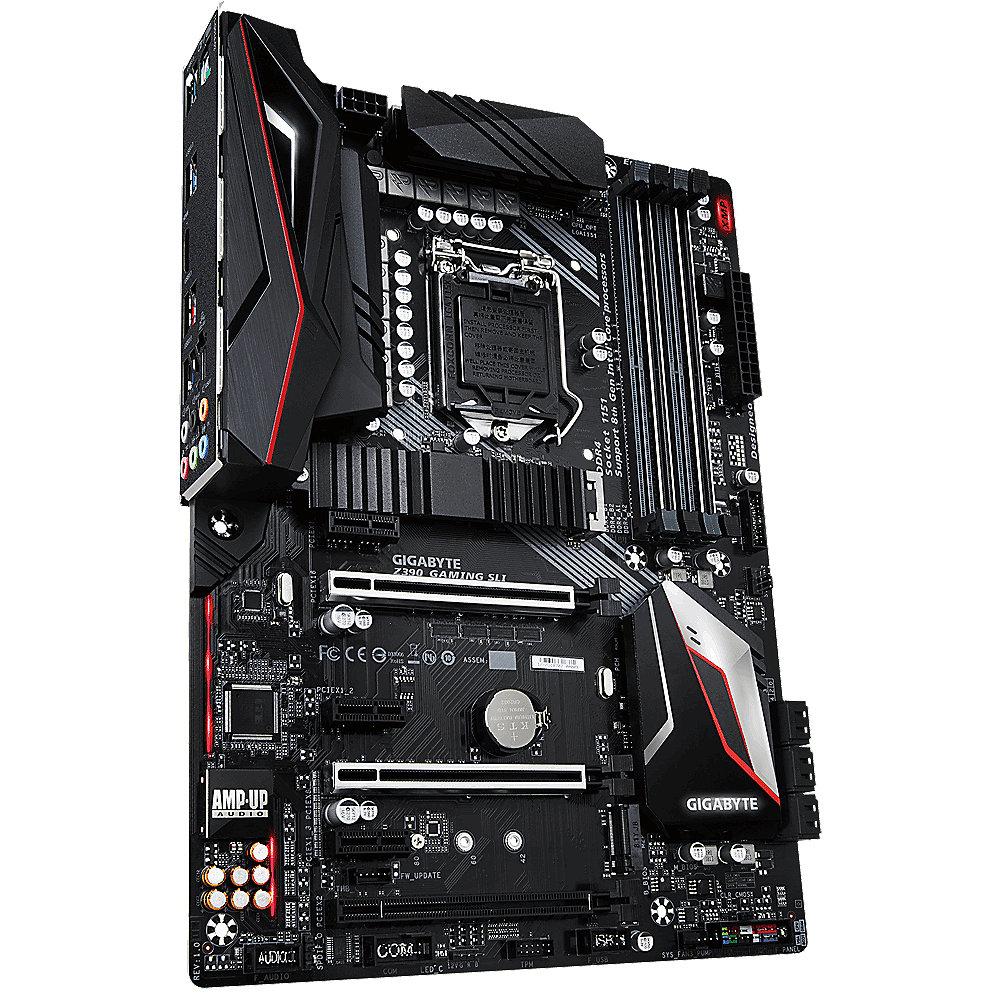

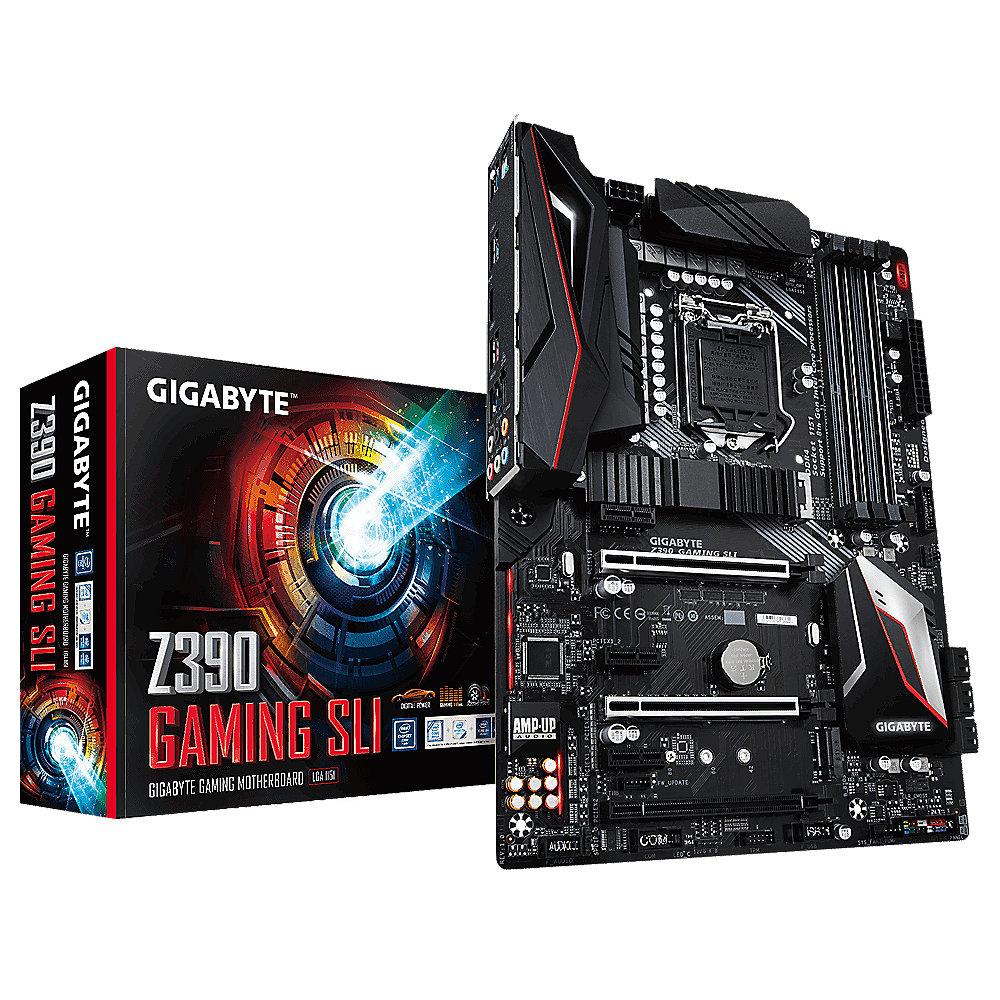

Gigabyte Z390 Gaming SLI ATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A)

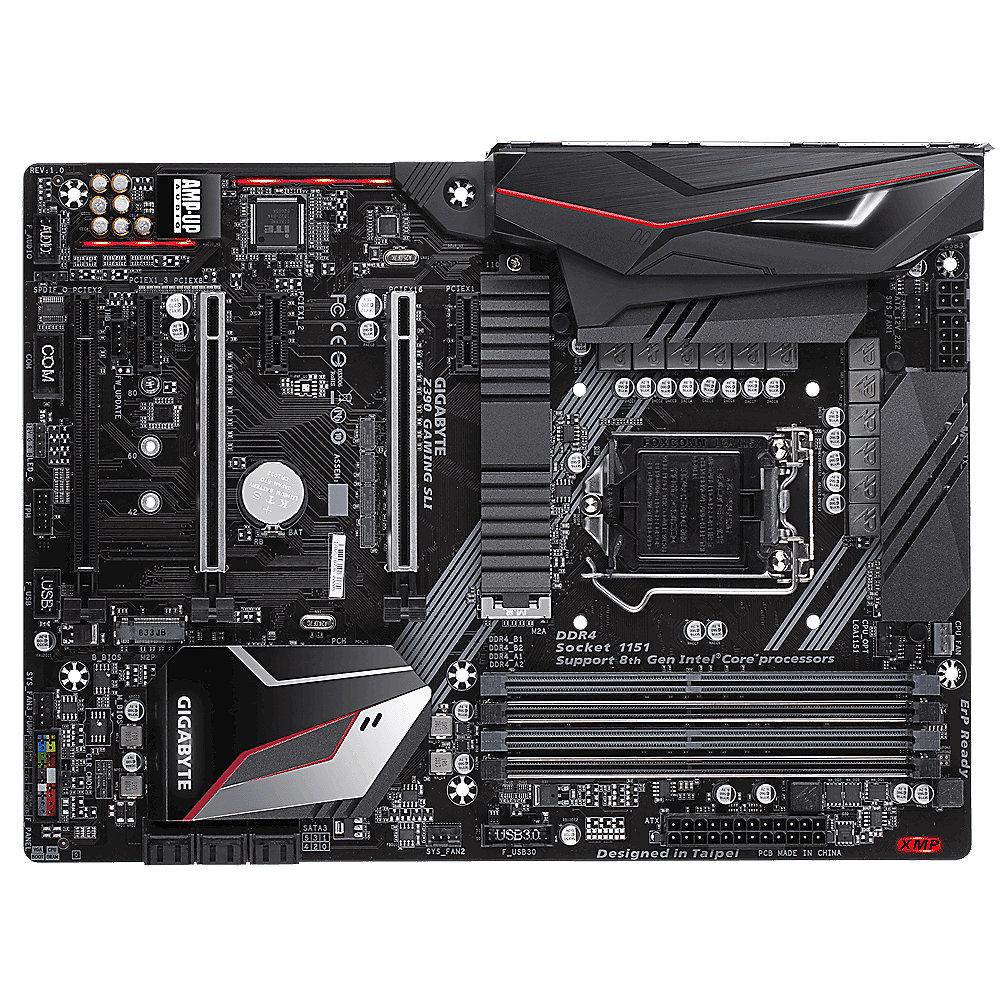

Klicken Sie um das Bild zu vergrößern
Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Inhalt der Anleitung für Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A)
  • Produktkategorie: Gaming-Komponenten Gigabyte
  • Marke: Gigabyte
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Gigabyte Gaming-Komponenten

Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A)
Die Bedienungsanleitung zu Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Gigabyte Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Gigabyte-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Gigabyte Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Jetzt upgraden und CA$HBACK kassieren! Erhalte bis zu 30 € Cashback für deinen Kauf!

Ab dem 05. Januar 2019 bis zum 20. Januar 2019, erhältst du beim erfolgreichen Kauf eines der ausgewählten Aktions-Mainboards einen Cashback in Höhe von bis zu 30€. Das einzige was du hierfür machen musst, ist eins der ausgewählten Aktions-Mainboards bei uns kaufen. Anschließend registrierst du <hier> bei Gigabyte deinen Kaufbeleg. Nach erfolgreicher Registrierung erhälst du das Cashback abhängig von dem jeweiligen Aktions-Mainboard.

Weitere Teilnahmebedinungen.

#########################################

Das perfekte Z390 Gaming Mainboard für Gamer

Features:

  • Supports 9th and 8th Gen Intel® Core™ Processors

  • Dual Channel Non-ECC Unbuffered DDR4

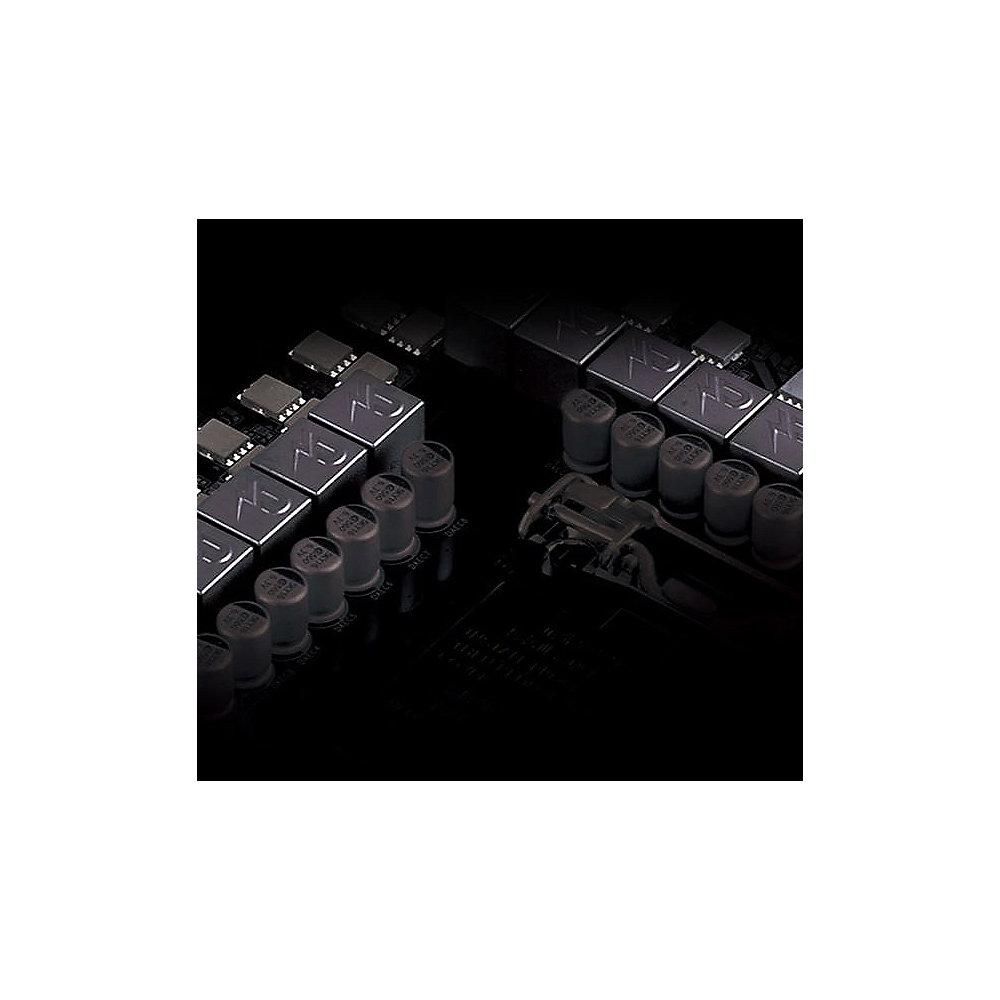

  • New 10 2 Phases Digital PWM Design

  • Immersive Gaming ViBes with ALC1220-VB and High Quality Audio Capacitors

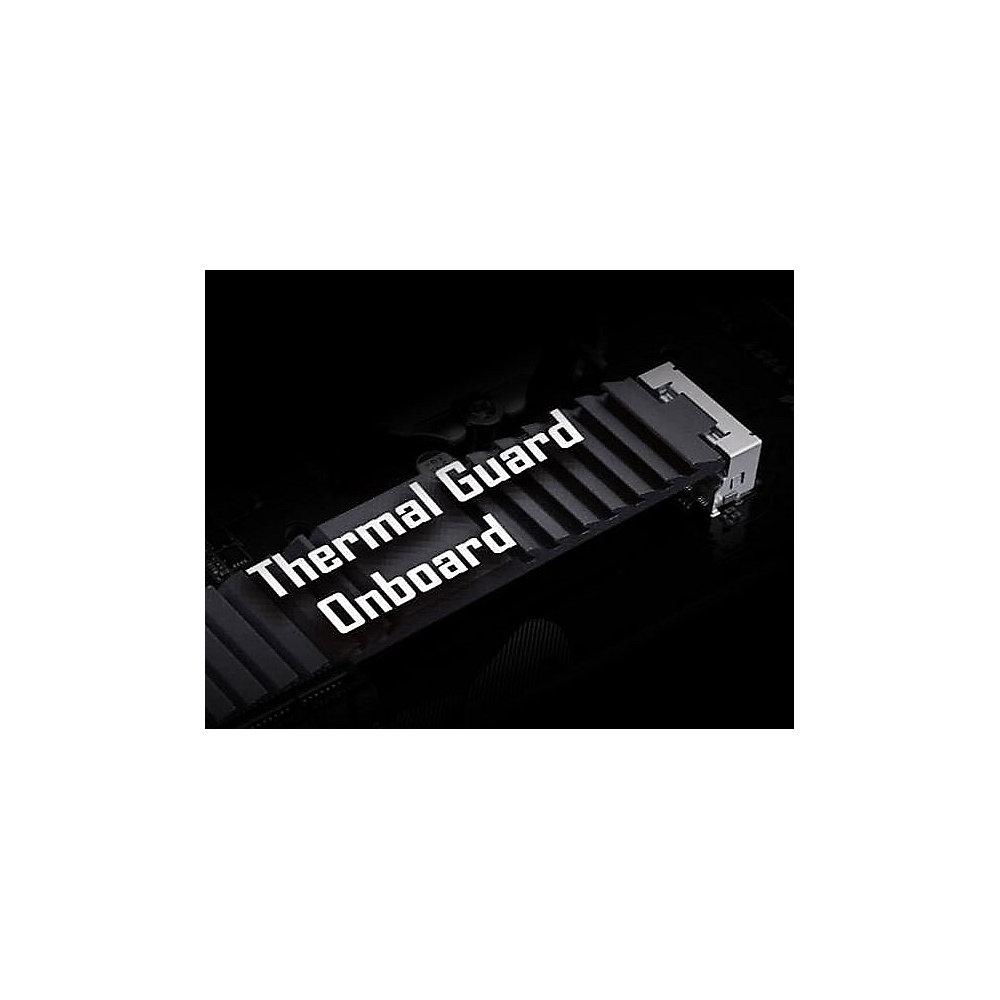

  • Dual Ultra-Fast M.2 with PCIe Gen3 X4 (1 with Thermal Guard) & SATA interface

  • Multi-Way Graphics Support with PCIe Armor and Ultra Durable™ Design

  • Intel® Native USB 3.1 Gen2 Type-A

  • Intel® GbE LAN with cFosSpeed Internet Accelerator Software

  • Ultra Durable™ 25KV ESD and 15KV Surge LAN Protection

  • Support RGB Lighting Effect in Full Colors

  • CEC 2019 Ready, Save Power With a Simple Click

  • Smart Fan 5 features Multiple Temperature Sensors and Hybrid Fan Headers with FAN STOP

  • Lightning-Fast Intel® Thunderbolt™ 3 AIC Support

  • Intel® Optane™ Memory Ready

Bereit für die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151

Dieses Mainboard unterstützt die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151 mit integrierten Grafik-, Speicher- und PCI Express-Controllern sowie die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Lanes für mehr Performance.

Intel-Z390-Chipsatz

Der Intel® Z390 ist ein Einzelchipsatz-Design, das den Sockel 1151 für die Intel® Core, Pentium® Gold und Celeron® Prozessoren der 9. und 8.Generation unterstützt. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite, eine größere Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der Chipsatz ein Maximum von sechs USB-3.1-Gen-2- und vier USB-3.1-Gen-1-Anschlüssen sowie M.2-Unterstützung mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Darüber hinaus verfügt der Intel Z390 über eine integrierte Grafiklösung, die dem Nutzer Grafikleistung auf dem neuesten Stand bietet

Unsere Meinung

15€ Cashback bis 20.01.2019





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A) in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Gigabyte Z390 Gaming SLI ATX Mainboard Sockel 1151 HDMI/2xM.2/SATA/USB3.1(Typ A)

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel 9000 (9th) Prozessoren und 8th Generation Intel Core i7/i5/i3 Prozessoren/Intel Pentium/Intel Celeron

Chipsatz

Intel Z390

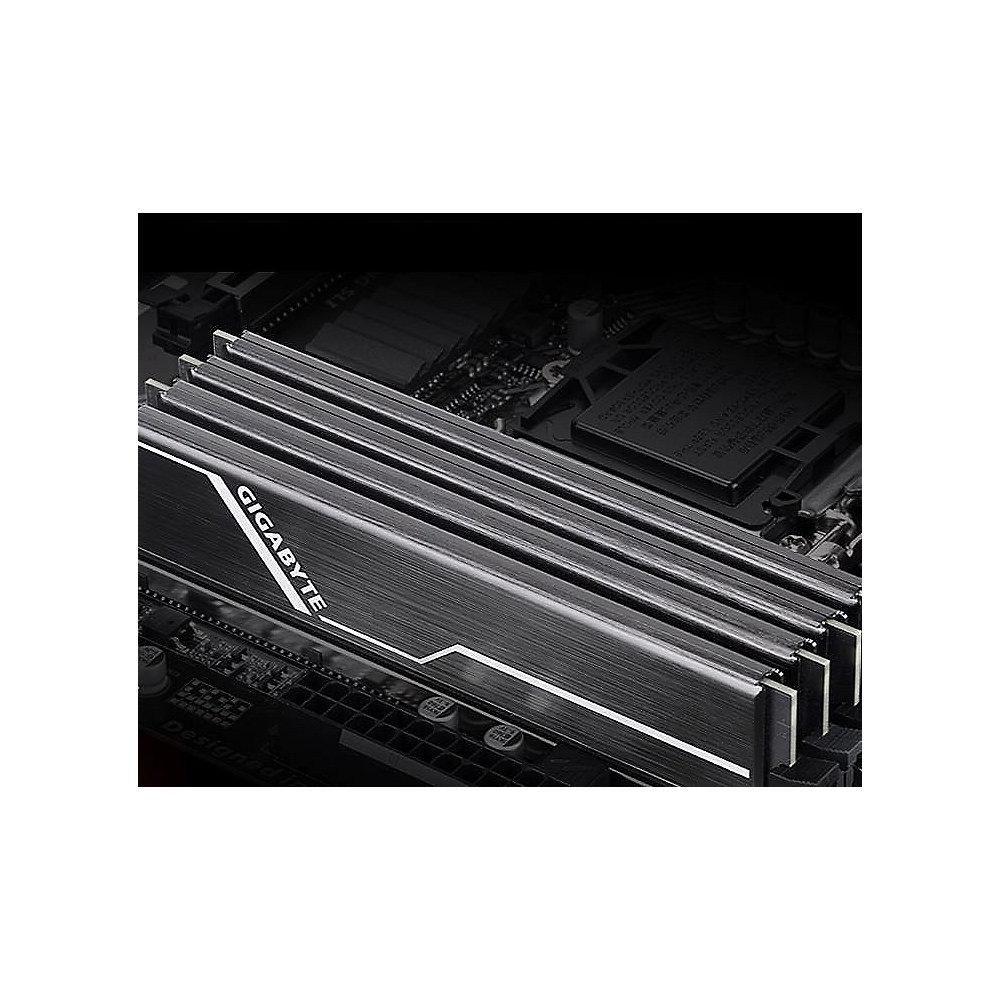

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher 4x RAM-Slots (Steckplätze für Arbeitsspeicher)

DDR4-2133, DDR4-2400 bis DDR4-4000(OC)

unterstützt ECC: nein

Speicherkanäle: Dual Channel

Graphik

Intel HD Grafik über Prozessor

Steckplätze

1 x PCI Express 3.0 x16 slot, running at x16 (PCIEX16)

1 x PCI Express 3.0 x16 slot, running at x8 (PCIEX8)

1 x PCI Express 3.0 x16 slot, running at x2 (PCIEX2)

3 x PCI Express 3.0 x1 slots

Anschlüsse

Interne Anschlüsse:

1 x 24-pin ATX main power connector

1 x 8-pin ATX 12V power connector

1 x 4-pin ATX 12V power connector

1 x CPU fan header

1 x water cooling CPU fan header

2 x system fan headers

1 x system fan/water cooling pump header

1 x RGB LED strip header

6 x SATA 6Gb/s connectors

2 x M.2 Socket 3 connectors

1 x front panel header

1 x front panel audio header

1 x S/PDIF Out header

1 x USB 3.1 Gen 1 header

1 x USB 2.0/1.1 header

1 x Thunderbolt™ add-in card connector

1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)

1 x serial port header

1 x Clear CMOS jumper

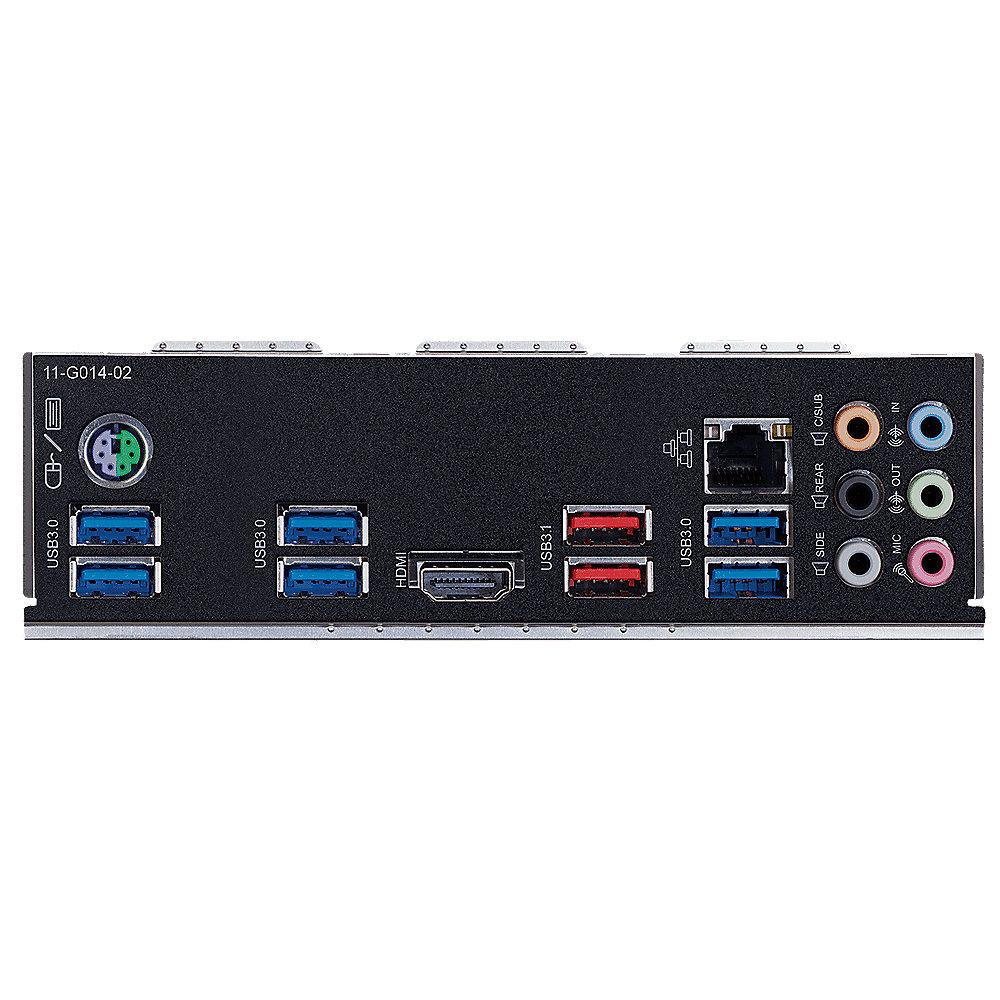

Externe Anschlüsse:

1 x PS/2 keyboard/mouse port

1 x HDMI port

2 x USB 3.1 Gen 2 Type-A ports (red)

6 x USB 3.1 Gen 1 ports

1 x RJ-45 port

6 x audio jacks

Netzwerk/ Kommunikation

1x Intel GbE LAN chip (10/100/1000 Mbit)

Sound

Realtek® ALC1220 codec

High Definition Audio

2/4/5.1/7.1-channel

Support for S/PDIF Out

Besonderheiten

LED Beleuchtung USB 3.1 (Typ A) Optical S/PDIF-Out Header SLI CrossFire

Lieferumfang

Benutzerhandbuch, Treiber-CD, Slotblende, SATA-Anschlusskabel,

Herstellergarantie

3 Jahre
