ASUS TUF H370-Pro GAMING ATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1

Klicken Sie um das Bild zu vergrößern
ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 Inhalt der Anleitung für ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1
Die Bedienungsanleitung zu ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel H370 ATX-Gaming-Mainboard, DDR4 2666MHz, M.2 mit 32Gbit/s, Intel-Optane-Speicherunterstützung und integriertem USB 3.1 Gen 2.

Features:

  • GPU-Temperaturüberwachung & Fan Xpert 4 Core: Gewährleistet für jeden Lüfter die optimale Balance zwischen Kühlleistung und Geräuschentwicklung.

  • TUF-Schutz: SafeSlot, ESD Guards, DDR4-Ãœberspannungsschutz, Digi VRM und eine rückwärtige Anschlussblende aus Edelstahl für langfristige Zuverlässigkeit

  • TUF-Komponenten nach Militärstandard TUF LANGuard, TUF-Spulen, TUF-Kondensatoren und TUF MOSFETs für maximale Haltbarkeit

  • Exklusive DTS®-Custom-Audiotechnologie: Liefert Richtungsinformationen an Deine Stereo-Kopfhörer und hilft Dir dabei, die Position Deiner Gegner und des Kampfgeschehens zu erfassen

  • Aura Sync RGB: Synchronisiere die LED-Beleuchtung mit einem breiten Spektrum kompatibler PC-Hardware

Mach deine Kampfstation bereit!

TUF-Gaming-Mainboards werden gezielt entwickelt und getestet, um unter Bedingungen zu arbeiten, die andere Boards vor Probleme stellen würde. Mit ihren extrem robusten Komponenten liefern diese Mainboards eine unerschütterliche Stabilität für Gaming-Sessions, die erst auf Dein Kommando enden.

Wenn Du ein System mit einem TUF-Gaming-Mainboard zusammenbaust, profitierst Du zusätzlich von der TUF Gaming Alliance – einer ASUS-Kooperation mit vertrauenswürdigen Partnerfirmen, die für ihre Hardware einen einfachen Zusammenbau, optimale Kompatibilität und eine passende Optik garantieren, von den Komponenten bis zum Gehäuse.

TUF Gaming Alliance

Die TUF Gaming Alliance ist der Name für die Zusammenarbeit zwischen ASUS und den führenden Herstellern von PC-Komponenten, darunter vertrauenswürdige Marken wie Ballistix, Cooler Master, Corsair, G.Skill, In Winund Themaltake. Eine wachsende Auswahl an zertifizierten Komponenten, von PC-Gehäusen und Netzteilen bis hin zu CPU-Kühlern und DRAM-Modulen garantiert neben maximaler Kompatibilität auch eine passende Optik. Zusätzlich bauen wir unsere Zusammenarbeit kontinuierlich aus, damit die TUF Gaming Alliance immer besser wird.

TUF Schutz

SafeSlot ist der neue, von ASUS revolutionierte PCIe-Steckplatz, der entwickelt wurde, um überragenden Schutz vor Belastung und Verbiegen zu gewährleisten. Bei der Herstellung in einem einzigen Arbeitsschritt wird der Steckplatz mittels einer neuen Insert-Molding-Methode mit einem verstärkenden Metall verbunden und so deutlich stabiler gemacht. Anschließend wird der Steckplatz mit zusätzlichen Lötstellen fest auf der Platine verankert.

DIGI VRM - Präzise Steuerung für stabile Stromversorgung

Der branchenführende DIGI VRM-Spannungsregler gewährleistet zu jeder Zeit eine äußerst sichere und gleichförmige Stromversorgung des Prozessors!

DRAM Schutz gegen Überspannung - Schutz vor Schäden durch Kurzschlüsse

Die selbstrückstellenden Sicherungen auf dem Mainboard verhindern Schäden durch Überströme und Kurzschlüsse. Der Schutz reicht von den Anschlüssen bis zu den Arbeitsspeicher-Modulen, um sowohl das System als auch angeschlossene Geräte vor Schäden zu bewahren

Anschlussblende aus Edelstahl - 3X höhere Korrosionsbeständigkeit

Die korrosionsbeständigen E/A-Anschlussblenden aus rostfreiem Edelstahl werden bei TUF-Mainboards mit Chromoxid verbunden – damit sie einen 72-stündigen Salzsprühtest überstehen können, während der Industriestandard bei nur 24 Stunden liegt.

Verbesserte DDR4-Stabilität

ASUS OptiMem bewahrt die Integrität des Speichersignals, indem es die Leiterbahnen und Durchkontaktierungen auf die optimale PCB-Schicht führt. Unser T-Topologie-Layout sorgt zusätzlich für eine zeitlich abgestimmte Signalübertragung, indem die Leiterbahnlänge zwischen den Speicherplätzen gleichmäßig angepasst wird. Dank dieser Verbesserungen unterstützen die TUF-Gaming-Mainboards eine große Auswahl an Dual- und Quad-DIMM-Speicherkits. Gleichzeitig bieten sie Deinem System die benötigte Stabilität, um mit jeder Art von Belastung fertig zu werden - egal ob Du spielst oder anspruchsvolle Anwendungen ausführst.

TUF Komponenten

TUF-Spulen: Zertifizierte TUF-Spulen in Militärqualität liefern der CPU eine konstante Leistung und helfen dabei, die Systemstabilität zu verbessern.

TUF-Kondensatoren: 20% höhere Temperaturbeständigkeit, 5X längere Lebensdauer.

TUF-Mosfets: Nach Militärstandard zertifizierte MOSFET‘s mit geringem RDS(on)** Ein niedrigerer RDS(on) resultiert in einer höheren Energieeffizienz und verringerter Wärmeentwicklung

Mehr Geschwindigkeit mit integriertem M.2

Mit der Bandbreite von 4x PCI Express® 3.0 liefert der M.2-Standard Datenübertragungsraten von bis zu 32 Gbit/s. Er ist die perfekte Wahl für ein Laufwerk, auf dem das Betriebssystem oder Anwendungen installiert sind, da so der PC und die Apps mit maximaler Geschwindigkeit betrieben werden können.

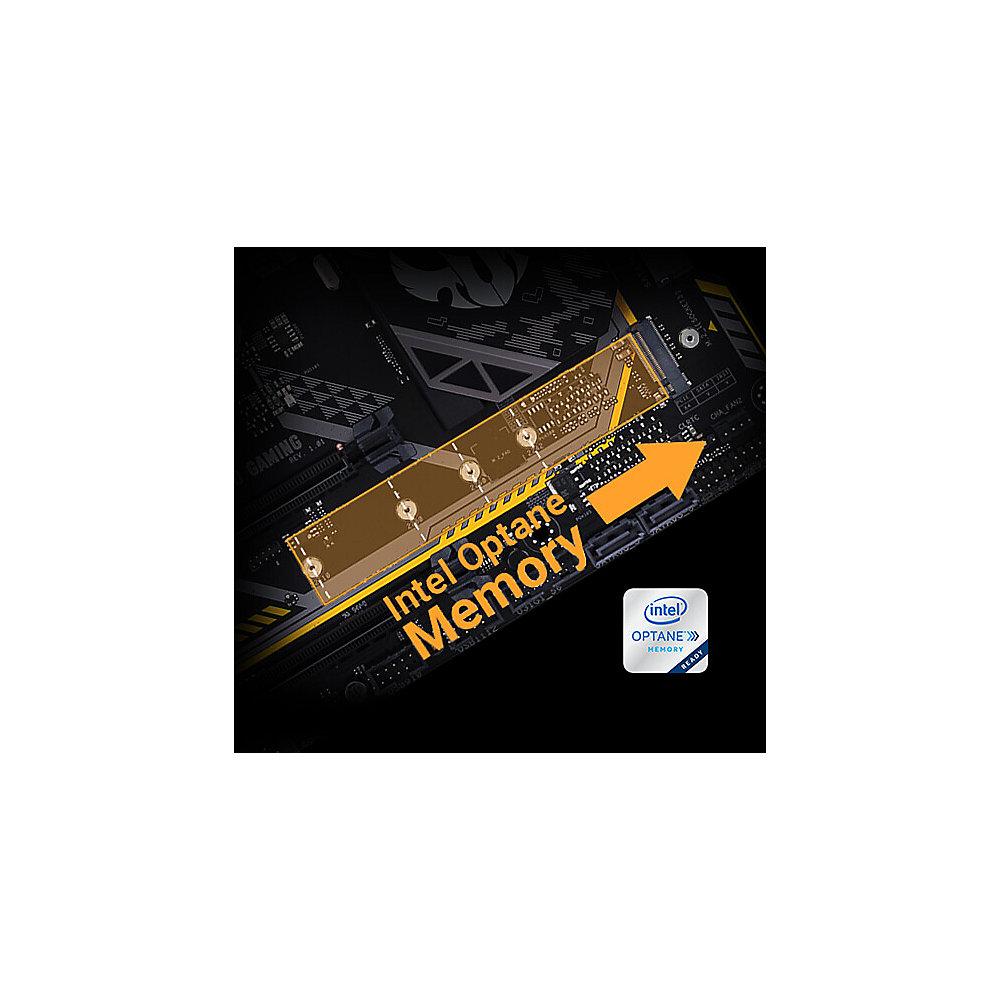

Intel Optane Speicherunterstützung

Intel®-Optane™ ist eine revolutionäre, nicht-flüchtige Datenspeicher-Technologie, die von TUF-Gaming-Mainboards unterstützt wird. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu verkürzen. Das System reagiert somit insgesamt schneller.

Native Unterstützung von USB 3.1 Gen 2 Typ-A mit 10Gbit/s

Mit zwei abwärtskompatiblen USB-3.1-Gen-2-Typ-A-Anschlüssen bietet das Mainboard ultimative Flexibilität mit blitzschnellen Datenübertragungsraten von bis zu 10Gbit/s – oder zweimal so schnell wie USB 3.1 Gen 1.

ASUS Aura Sync

Ein fein abgestimmtes System verdient eine entsprechende Ästhetik. ASUS Aura bietet volle Kontrolle über die RGB-Beleuchtung und verfügt über eine Vielzahl von funktionellen Voreinstellungen für die integrierten RGB-LEDs und die mit den RGB-Anschlüssen auf dem Mainboard verbundenen RGB-Leuchtstreifen. Alle LEDs können zudem mit einer ständig wachsenden Produktpalette von Aura-fähiger Hardware synchronisiert werden.

Intel®-H370-Chipsatz

Der Intel® H370 ist ein Einzel-Chipsatz-Design und unterstützt die Intel®-Core™-Prozessoren der 8. Generation für den Sockel LGA1151. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite und Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der H370 Chipsatz maximal vier USB-3.1-Gen-2- und vier USB-3.1-Gen-1-Anschlüsse, sechs SATA-Schnittstellen mit 6Gbit/s sowie M.2-Steckplätze mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Darüber hinaus verfügt der Intel-H370-Chipsatz über eine integrierte Grafiklösung, die dem Nutzer Grafikleistung auf dem neuesten Stand bietet.

Bereit für die Intel®-Core-Prozessoren der 8. Generation für den Sockel LGA1151

Dieses Mainboard unterstützt Intel®-Core™-Prozessoren der 8. Generation für den LGA1151-Sockel. Integrierte Grafik-, Speicher- und PCI Express®-Controller unterstützen die Onboard-Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI-Express-3.0/2.0-Lanes für eine überragende Performance.

Unsere Meinung

Für Stabilität entwickelt und für Top befunden!





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS TUF H370-Pro GAMING ATX Mainboard 1151 HDMI/DP/VGA/M.2/USB3.1

Formfaktor/CPU

AITX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8. Generation)

Chipsatz

Intel H370

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher DDR4-2133/2400/2666 MHz

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI mit max. Auflösung 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

DisplayPort mit max. Auflösung 4096 x 2304 @ 60 Hz

D-SUB (VGA) max. Auflösung 1920 x 1200 @ 60 Hz

Unterstützt AMD 2-Way CrossFireX Technology

Steckplätze

1 x PCIe 3.0/2.0 x16 (x16 mode)

1 x PCIe 3.0/2.0 x16 (max at x4 mode)

4 x PCIe 3.0/2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x Aura RGB Strip Header

1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)

2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)

1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

1 x COM port(s) connector(s)

6 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s) (1 x 4 -pin)

2 x Chassis Fan connector(s) (2 x 4 -pin)

1 x AIO_PUMP connector

1 x S/PDIF out header(s)

1 x 24-pin EATX Power connector(s)

1 x 8-pin ATX 12V Power connector(s)

1 x Front panel audio connector(s) (AAFP)

1 x System panel(s) (Chassis intrusion header is inbuilt)

1 x Clear CMOS jumper(s)

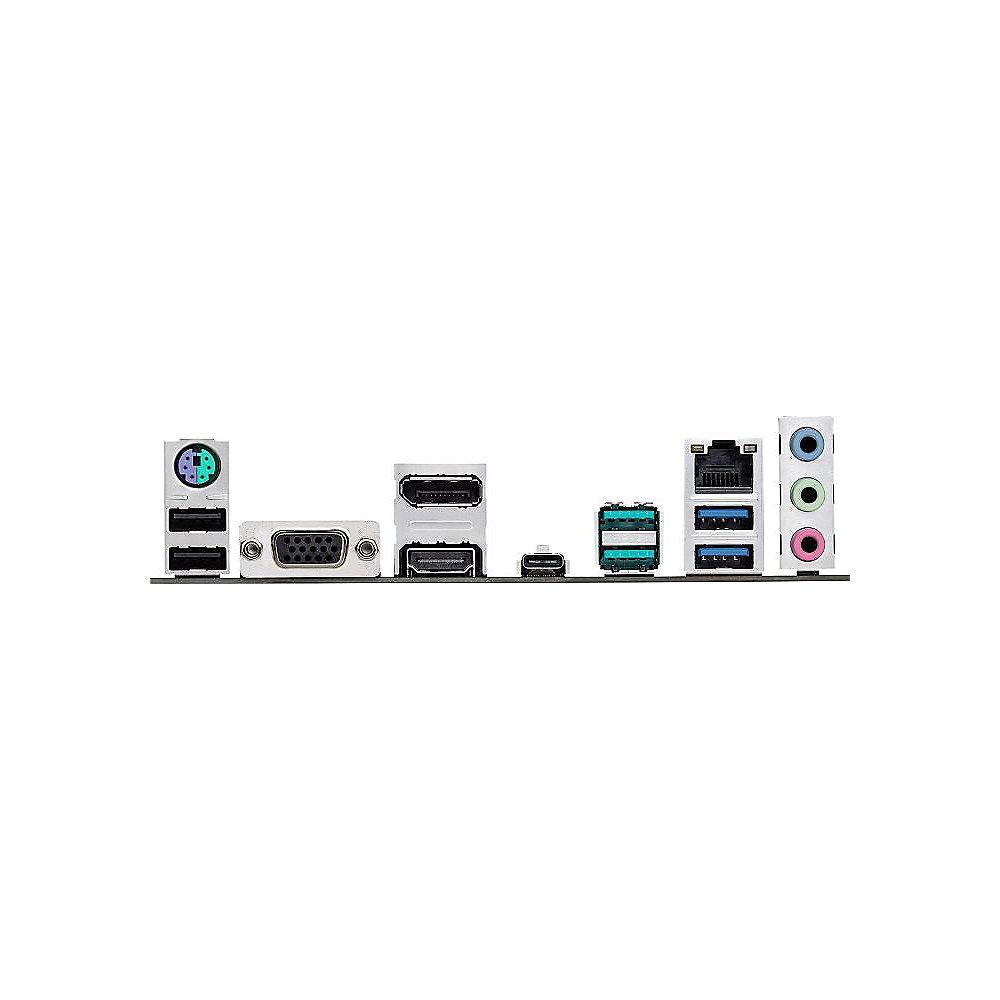

Externe Anschlüsse:

1 x PS/2 keyboard/mouse combo port(s)

1 x D-Sub

1 x DisplayPort

1 x HDMI

1 x LAN (RJ45) port(s)

1 x 5Gb/s port(s) USB Type-CTM

2 x USB 3.1 Gen 2 (teal blue)Type-A,

2 x USB 3.1 Gen 1 (blue) ,

2 x USB 2.0

3 x Audio jack(s)

2 x Wi-Fi antenna port(s)

Netzwerk/ Kommunikation

Intel® I219V, 1 x Gigabit LAN Controller(s)

ASUS Turbo LAN Utility

TUF LANGuard

Sound

Realtek® ALC887 8-Channel High Definition Audio CODEC

Besonderheiten

ASUS TUF PROTECTION

- ASUS SafeSlot: Protect your graphics card Investment

- ASUS ESD Guard: Enhanced ESD protection

- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!

- ASUS Overvoltage Protection: World-class circuit-protecting power design

- ASUS DIGI + VRM: 4+2+1 Phase digital power design

ASUS EPU :

- EPU

TUF ENGINE! Power Design :

- TUF Components (Choke, Cap. & MOSFET; certified by military-standard)

AURA :

- Aura Lighting Control

- Aura RGB Strip Headers

ASUS Exclusive Features :

- AI Suite 3

- Ai Charger

ASUS Quiet Thermal Solution :

- Stylish Fanless Design Heat-sink solution

- ASUS Fan Xpert 4 Core

ASUS EZ DIY :

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

CPU Installation Tool

- Three-step simplicity and safety

ASUS Q-Design :

- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)

- ASUS Q-Slot

- ASUS Q-DIMM

Unterstützte Betrienssysteme

Windows 10

Lieferumfang

Handbuch

M.2 2242 mounting kit

2 x SATA 6Gb/s-Kabel

2 x M.2 screws

1 x pack of cable tie

1 x Supporting DVD

1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n compliant)

1 x ROG Strix stickers

1 x Extension Cable for RGB strips (80 cm)

1 x Panel cable

Herstellergarantie

5 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
