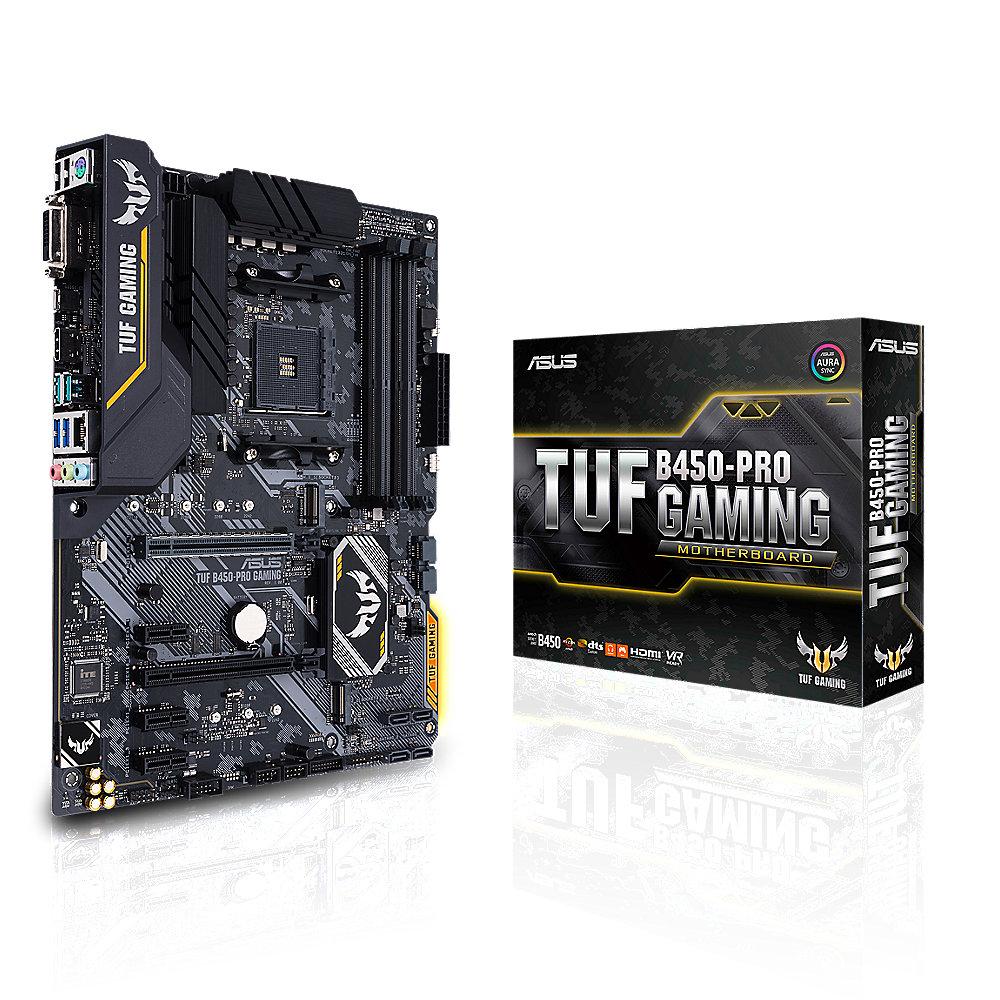

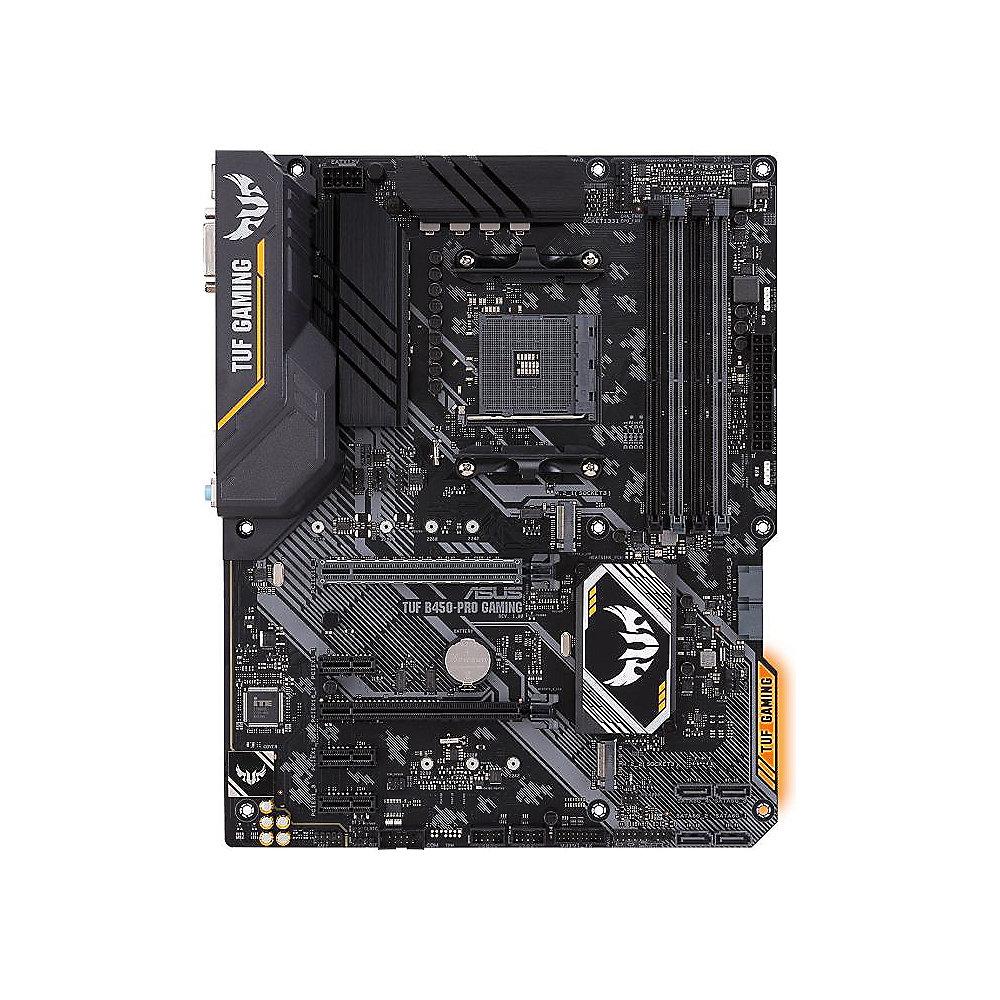

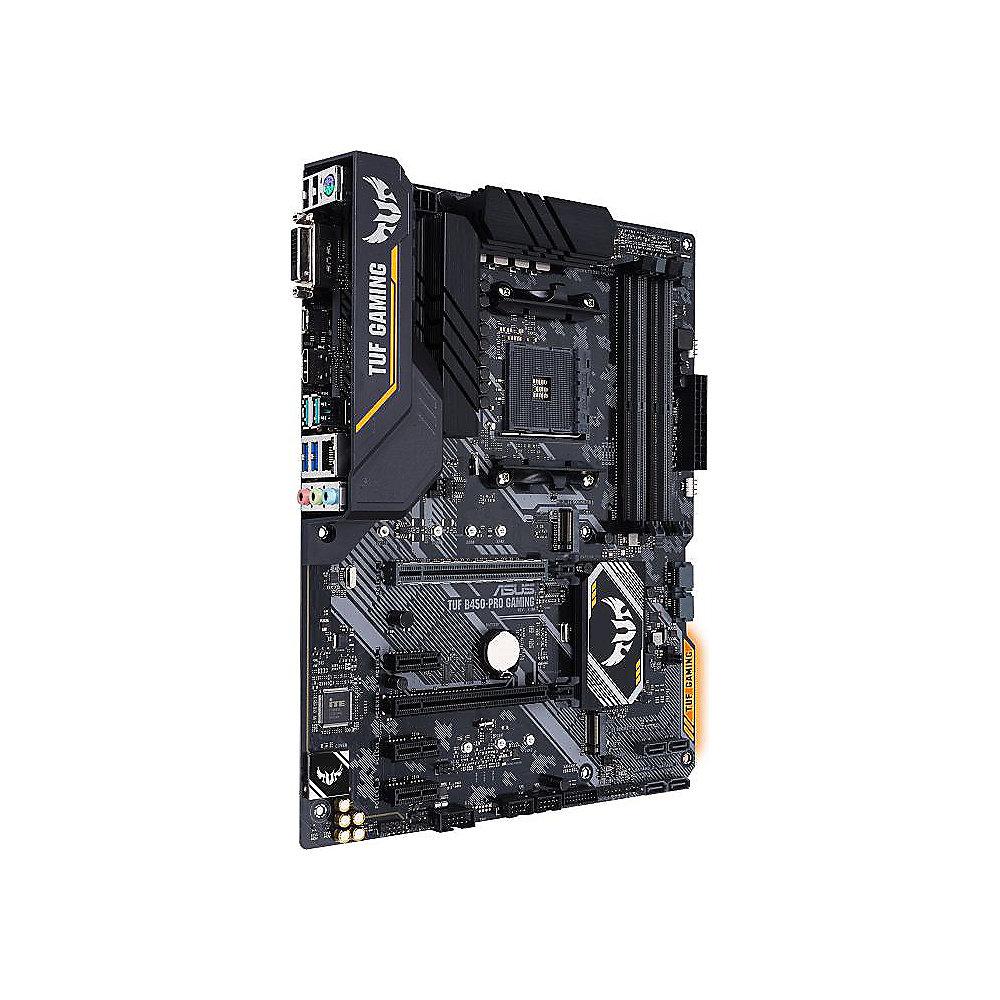

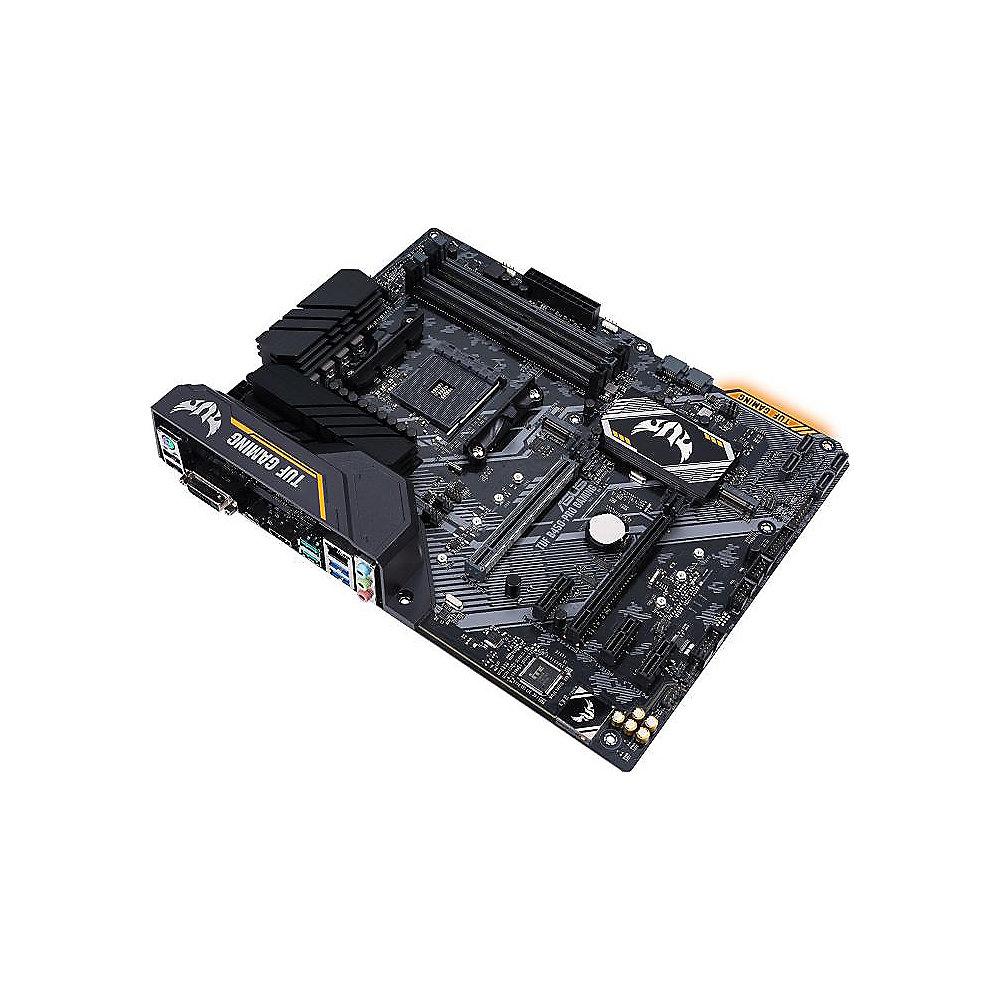

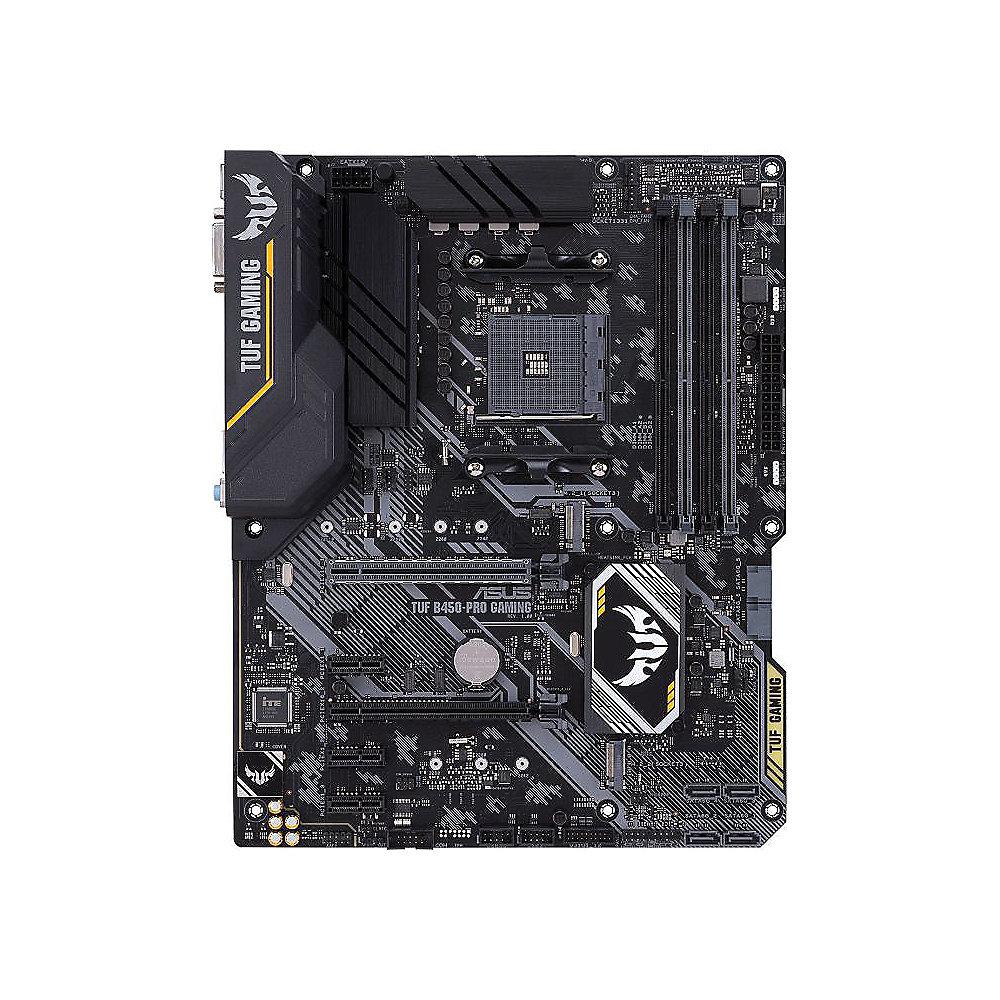

Bedienungsanleitung für ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI

Klicken Sie um das Bild zu vergrößern
ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI Inhalt der Anleitung für ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI
  • Produktkategorie: Gaming-Komponenten ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Gaming-Komponenten

ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI
Die Bedienungsanleitung zu ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

AM4 B450 ATX-Gaming-Mainboard mit Aura-Sync-RGB-LED-Beleuchtung, DDR4 3533MHz-Unterstützung, HDMI 2.0 , M.2, SATA mit 6Gbit/s und USB 3.1 Gen 2

Features:

  • GPU-Temperaturüberwachung & Fan Xpert 4 Core: Gewährleistet für jeden Lüfter die optimale Balance zwischen Kühlleistung und Geräuschentwicklung.

  • TUF-Schutz: SafeSlot, ESD Guards, DDR4-Ãœberspannungsschutz, Digi VRM und eine rückwärtige Anschlussblende aus Edelstahl für langfristige Zuverlässigkeit

  • TUF-Komponenten nach Militärstandard: TUF LANGuard, TUF-Spulen, TUF-Kondensatoren und TUF MOSFETs für maximale Haltbarkeit

  • Exklusive DTS®-Custom-Audiotechnologie: Liefert Richtungsinformationen an deine Stereo-Kopfhörer und hilft dir dabei, die Position deiner Gegner und des Kampfgeschehens zu erfassen

  • Aura Sync RGB: Synchronisiere die LED-Beleuchtung mit einer großen Auswahl kompatibler PC-Hardware.

Mach Deine Kampfstation bereit

TUF-Gaming-Mainboards werden gezielt entwickelt und getestet, um unter Bedingungen zu arbeiten, die andere Boards vor Probleme stellen würde. Mit ihren extrem robusten Komponenten liefern diese Mainboards eine unerschütterliche Stabilität für Gaming-Sessions, die erst auf Dein Kommando enden.Wenn Du ein System mit einem TUF-Gaming-Mainboard zusammenbaust, profitierst Du zusätzlich von der TUF Gaming Alliance – einer ASUS-Kooperation mit vertrauenswürdigen Partnerfirmen, die für ihre Hardware einen einfachen Zusammenbau, optimale Kompatibilität und eine passende Optik garantieren, von den Komponenten bis zum Gehäuse.

TUF Gaming Alliance

Die TUF Gaming Alliance ist der Name für die Zusammenarbeit zwischen ASUS und den führenden Herstellern von PC-Komponenten, darunter vertrauenswürdige Marken wie Ballistix, Cooler Master, Corsair, G.Skill, In Winund Themaltake. Eine wachsende Auswahl an zertifizierten Komponenten, von PC-Gehäusen und Netzteilen bis hin zu CPU-Kühlern und DRAM-Modulen garantiert neben maximaler Kompatibilität auch eine passende Optik. Zusätzlich bauen wir unsere Zusammenarbeit kontinuierlich aus, damit die TUF Gaming Alliance immer besser wird.

TUF-SCHUTZ

SafeSlot ist der neue, von ASUS revolutionierte PCIe-Steckplatz, der entwickelt wurde, um überragenden Schutz vor Belastung und Verbiegen zu gewährleisten. Bei der Herstellung in einem einzigen Arbeitsschritt wird der Steckplatz mittels einer neuen Insert-Molding-Methode mit einem verstärkenden Metall verbunden und so deutlich stabiler gemacht. Anschließend wird der Steckplatz mit zusätzlichen Lötstellen fest auf der Platine verankert.

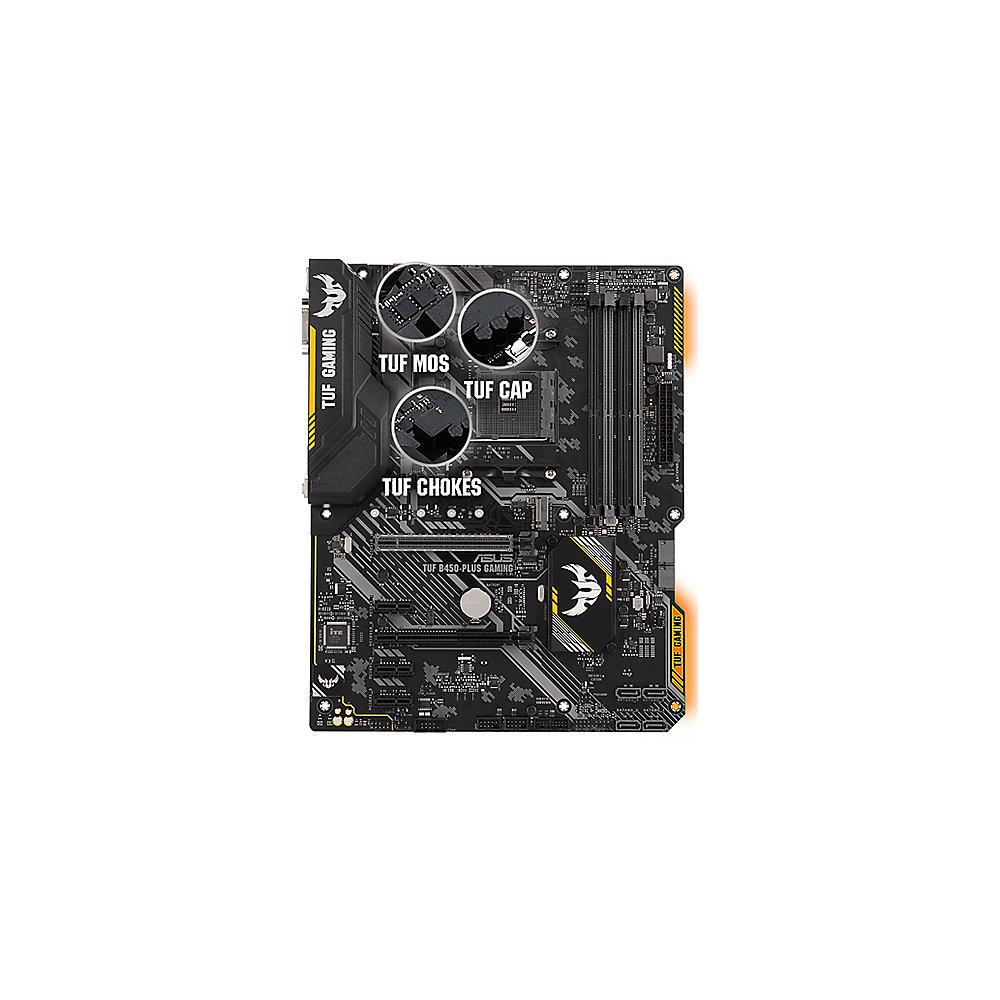

TUF-Komponenten

TUF-Spulen - Zertifizierte TUF-Spulen in Militärqualität liefern der CPU eine konstante Leistung und helfen dabei, die Systemstabilität zu verbessern.

TUF-Kondensatoren - 20% höhere Temperaturbeständigkeit, 5x längere Lebensdauer.

TUF-MOSFETs - Nach Militärstandard zertifizierte MOSFETs mit geringem RDS(on).

FLEXIBLE KÃœHLUNGSSTEUERUNG

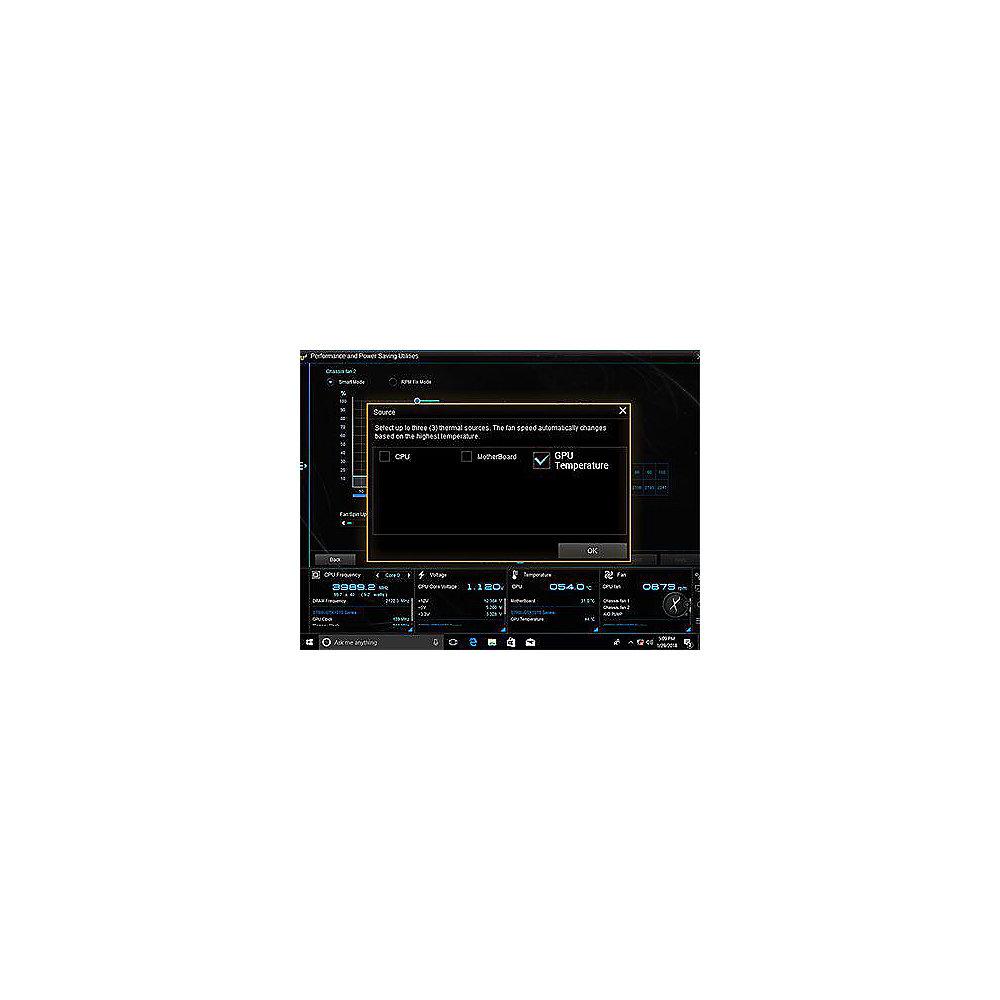

Die Systemtemperaturen sind der Schlüssel für einen stabilen Gaming-PC – insbesondere die GPU-Temperaturen. TUF-Gaming-Mainboards verfügen über Fan Xpert 4 Core, eine Software zur intelligenten Steuerung von Systemlüftern, die auf den Messwerten mehrerer Sensoren basiert und auch die Temperatur von ASUS-Grafikkarten* berücksichtigt. Auf diese Weise bleibt Dein TUF-Gaming-System jederzeit perfekt gekühlt, egal wie lange Du spielst.

DDR4-Unterstützung

TUF-Gaming-Mainboards werden strengen Qualitätstests unterzogen, um sicherzustellen, dass sie für jede Gaming-Umgebung geeignet sind. Diese Grundlage wird von umfangreichen Validierungslisten untermauert, die Speicherkombinationen für jedes Budget beinhalten. Egal ob du einen Gaming-PC nach exakten Performance-Vorgaben zusammenstellst oder ein All-Round-System planst – den richtigen Speicher für deinen TUF-Gaming-PC zu finden, ist kein Problem.

Native Unterstützung von USB 3.1 Gen 2 Typ-A mit 10Gbit/s

Mit zwei abwärtskompatiblen USB-3.1-Gen-2-Typ-A-Anschlüssen bietet das Mainboard ultimative Flexibilität mit blitzschnellen Datenübertragungsraten von bis zu 10Gbit/s – oder zweimal so schnell wie USB 3.1 Gen 1.

Mehr Geschwindigkeit mit integriertem M.2

Mit der Bandbreite von 4x PCI Express® 3.0 liefert der M.2-Standard Datenübertragungsraten von bis zu 32Gbit/s. Er ist die perfekte Wahl für ein Laufwerk, auf dem das Betriebssystem oder Anwendungen installiert sind, da so der PC und die Apps mit maximaler Geschwindigkeit betrieben werden können.

AMD StoreMI

Die AMD-StoreMI-Technologie ist ein Software-Dienstprogramm, das jedes Laufwerk beschleunigt, um die Reaktionsfähigkeit des Systems zu verbessern und die Start- und Ladezeiten der Software zu verkürzen. Es kombiniert die Leistung einer SSD mit dem kostengünstigen Speicherplatz einer HDD, indem es häufig benötigte Daten automatisch auf einen dedizierten SSD-Speicher verschiebt.

Aura Sync

Ein fein abgestimmtes System verdient eine entsprechende Ästhetik. ASUS Aura bietet volle Kontrolle über die RGB-Beleuchtung und verfügt über eine Vielzahl von funktionellen Voreinstellungen für die integrierten RGB-LEDs und die mit den RGB-Anschlüssen auf dem Mainboard verbundenen RGB-Leuchtstreifen. Alle LEDs können zudem mit einer ständig wachsenden Produktpalette von Aura-fähiger Hardware synchronisiert werden.

Volle AMD-Power

AM4-Sockel für AMD-Ryzen-Prozessoren der 2. Generation / Ryzen mit Radeon-Vega-Grafik / Ryzen der 1. Generation / A-Serien / Athlon X4 Prozessoren der 7. Generation.Der leistungsstarke Ryzen-Prozessor unterstützt bis zu acht Kerne und baut auf der innovativen Zen-Core-Architektur auf. Die 7. Generation der APUs der A-Serie kann mit integrierten AMD-Grafikkarten der Radeon-R-Serie genutzt werden. Unterstützt werden AM4-Sockel-Prozessoren von AMD mit 2-Kanal-DDR4-Speicher, nativem 5Gbit/s USB 3.1 Gen 1 und 16 PCI-Express®-3.0/2.0-Lanes für eine meisterhafte Performance.

AMD-X470-Chipsatz





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS TUF B450-Pro Gaming ATX Mainboard Sockel AM4 M.2/USB3.1/HDMI/DVI

Formfaktor/CPU

ATX Mainboard mit Sockel AMD AM4 Ryzenâ„¢ 2te Generation/Ryzen mit Radeon Vega Grafik/Ryzen 1te Generation

Chipsatz

AMD B450

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133, DDR4-2400, DDR4-2666, bis 3533(OC)

unterstützt ECC: nein

Speicherkanäle: Dual Channel

Graphik

Radeon Vega Grafik aus Ryzen CPU

Steckplätze

AMD Ryzenâ„¢ 2nd Generation/ Ryzenâ„¢ 1st Generation Processors

1 x PCIe 3.0/2.0 x16 (x16 mode)

AMD Ryzenâ„¢ with Radeonâ„¢ Vega Graphics Processor

1 x PCIe 3.0/2.0 x16 (x8 mode)

AMD Athlonâ„¢ with Radeonâ„¢ Vega Graphics Processors

1 x PCIe 3.0/2.0 x16 (x4 mode)

AMD B450 chipset

1 x PCIe 2.0 x16 (max at x4 mode)

3 x PCIe 2.0 x1

Anschlüsse

Interne Anschlüsse:

2 x Aura RGB Strip Header

1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)

2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 2.0 x 4 mode)

6 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s) (1 x 4 -pin)

3 x Chassis Fan connector(s) (3 x 4 -pin)

1 x AIO_PUMP connector (1 x 4 -pin)

1 x S/PDIF out header(s)

1 x 24-pin EATX Power connector(s)

1 x 8-pin ATX 12V Power connector(s)

1 x Front panel audio connector(s) (AAFP)

1 x System panel(s)

1 x Clear CMOS jumper(s)

1 x COM port header

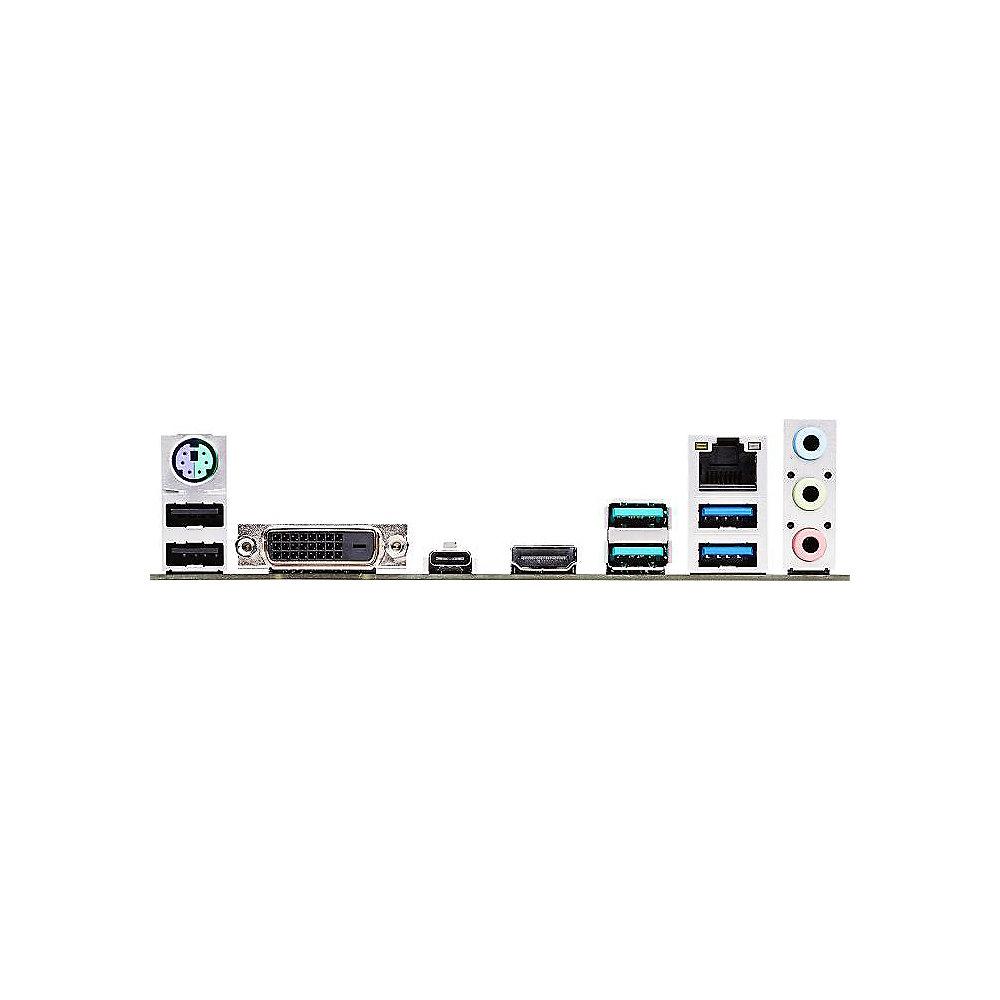

Externe Anschlüsse:

1 x PS/2 keyboard/mouse combo port(s)

1 x DVI-D

1 x HDMI

1 x LAN (RJ45) port(s)

1 x 5Gb/s port(s) USB Type-CTM

2 x USB 3.1 Gen 2 (teal blue)Type-A,

2 x USB 3.1 Gen 1 (blue) Type-A,

2 x USB 2.0

3 x Audio jack(s)

Netzwerk/ Kommunikation

1x Gigabit LAN Realtek® RTL8111H

TUF LANGuard

Sound

Realtek® ALC S1220A 8-Channel High Definition Audio CODEC

Besonderheiten

LED Beleuchtung TUF Feature

Lieferumfang

Benutzerhandbuch

I/O Shield

2 x SATA 6Gb/s cable(s)

1 x M.2 Screw Package

1 x Supporting DVD

1 x TUF GAMING Sticker

1 x TUF Certification card(s)

Garantie

3 Jahre Herstellergarantie
