ASUS ROG ZENITH EXTREME ALPHA X399

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

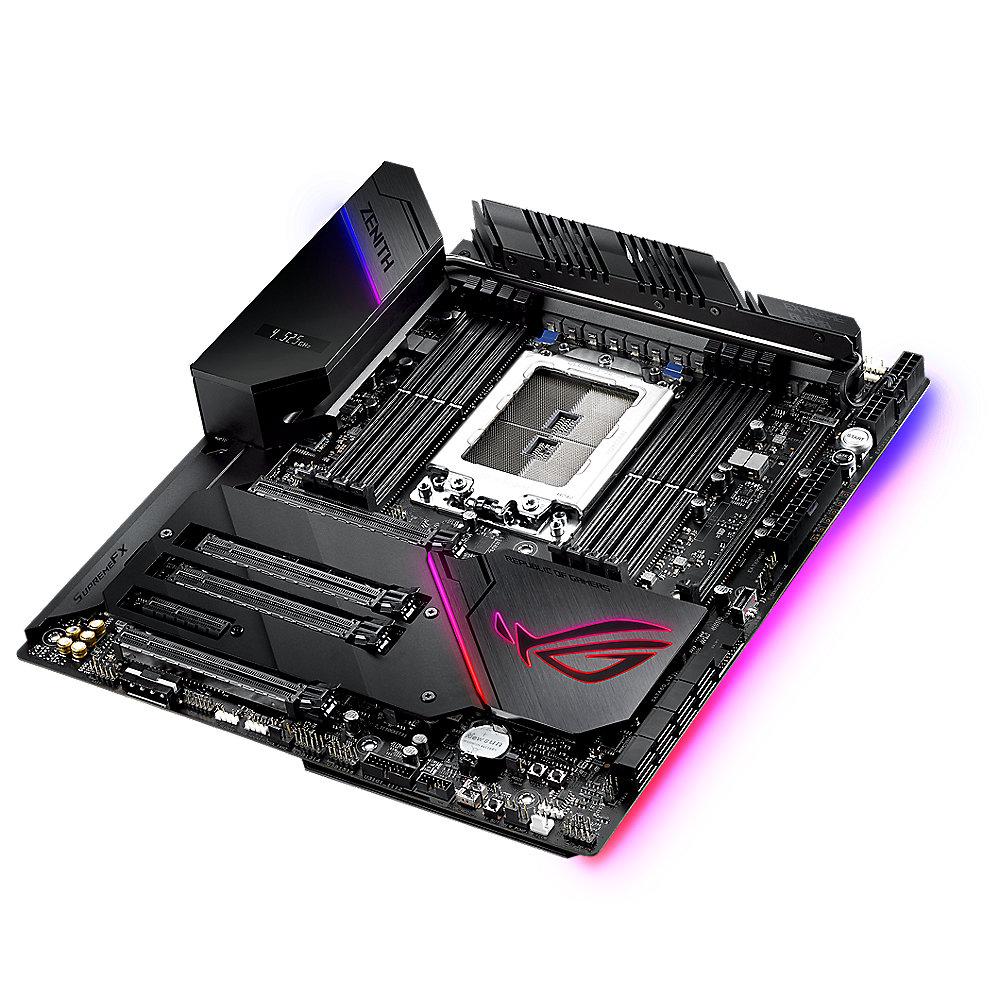

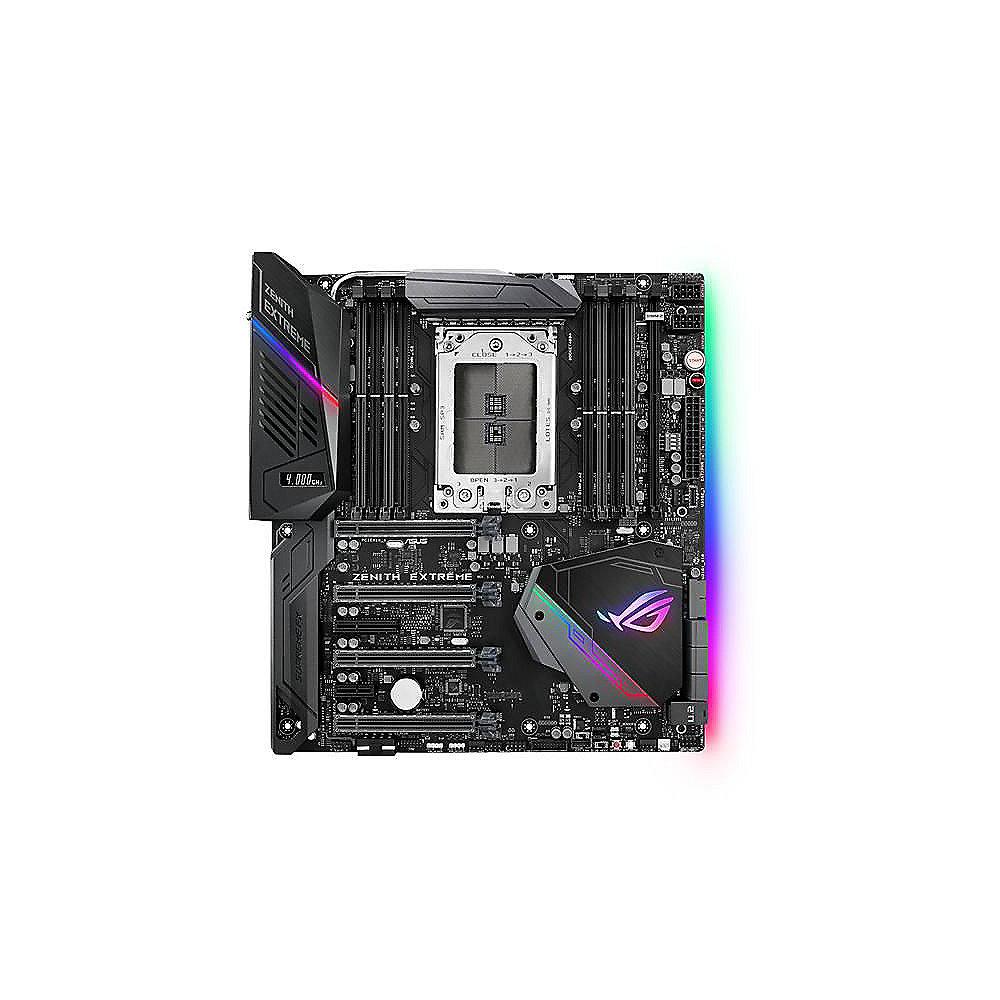

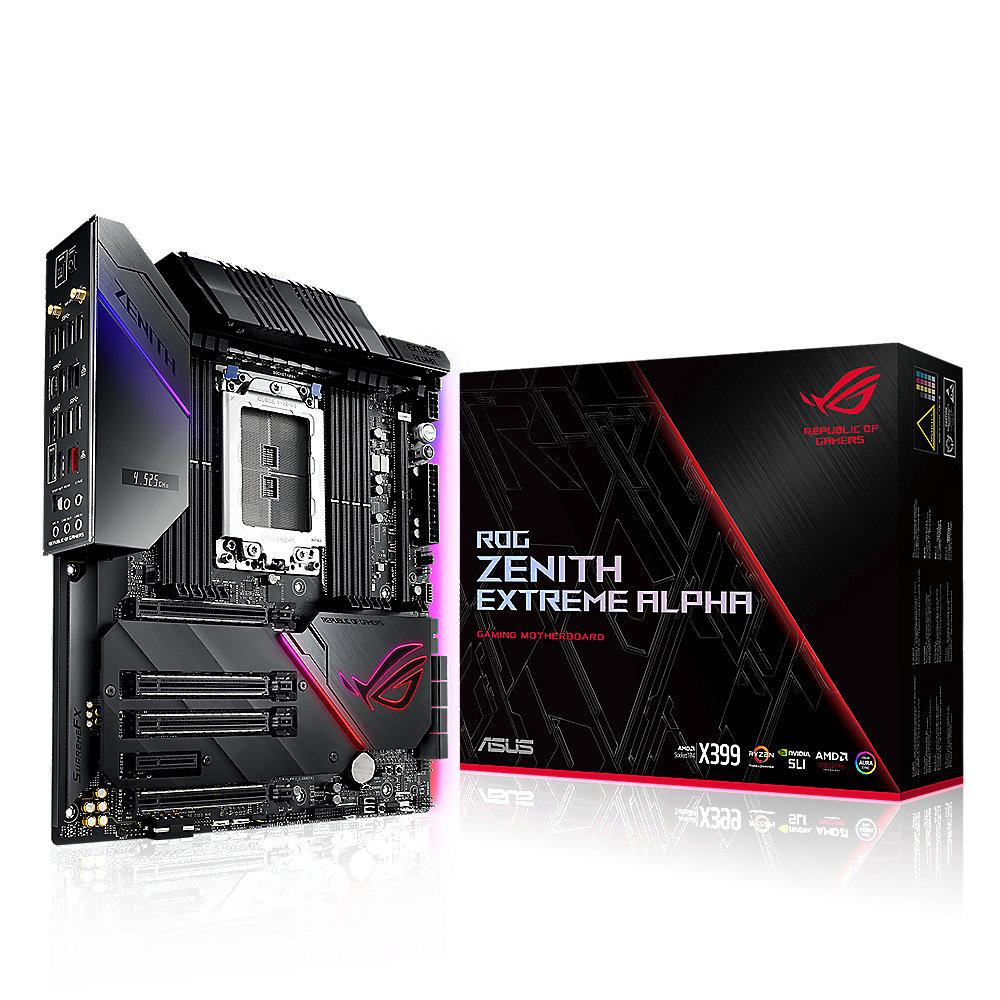

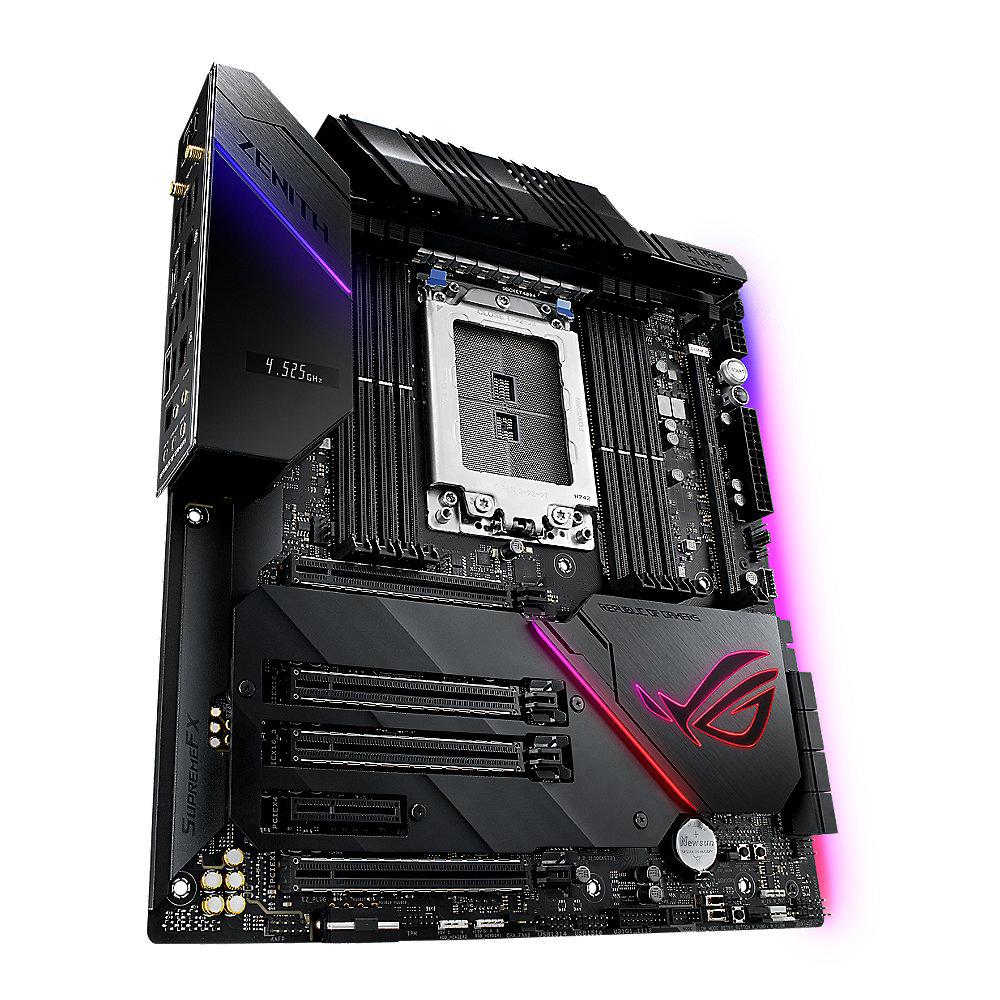

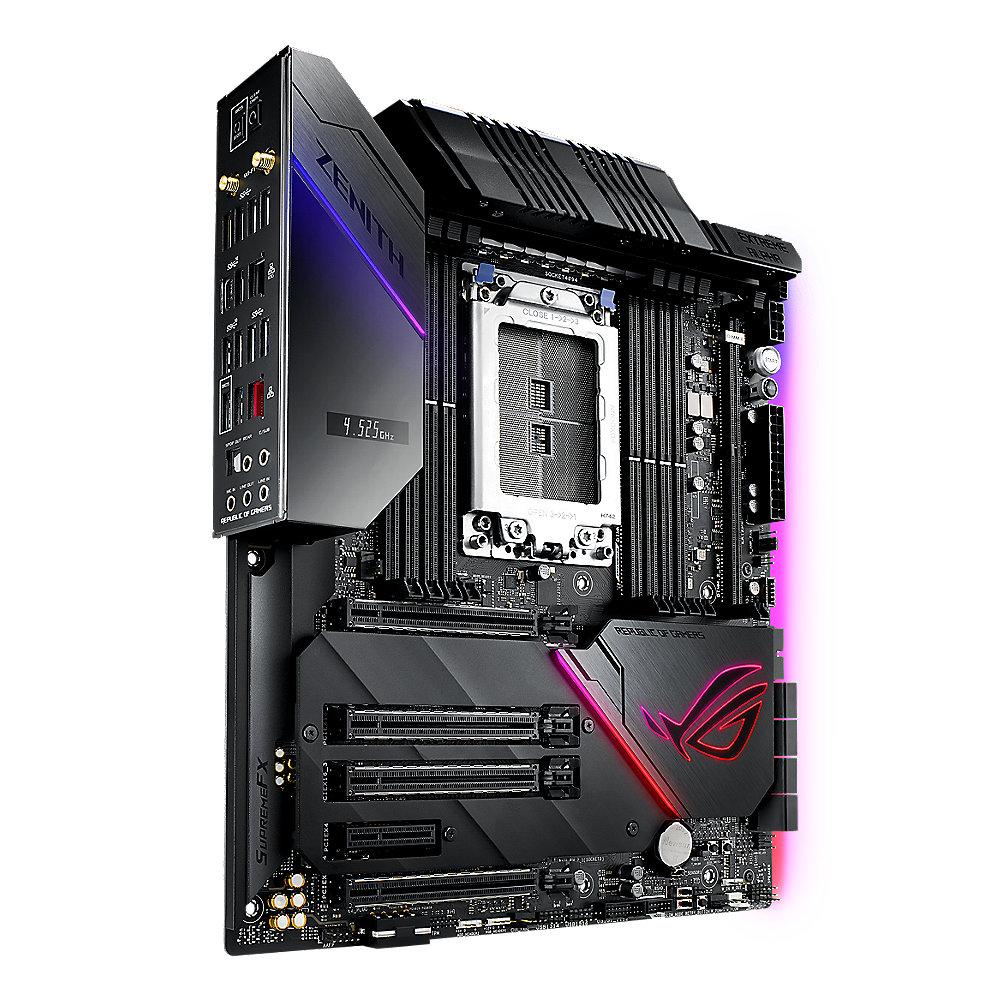

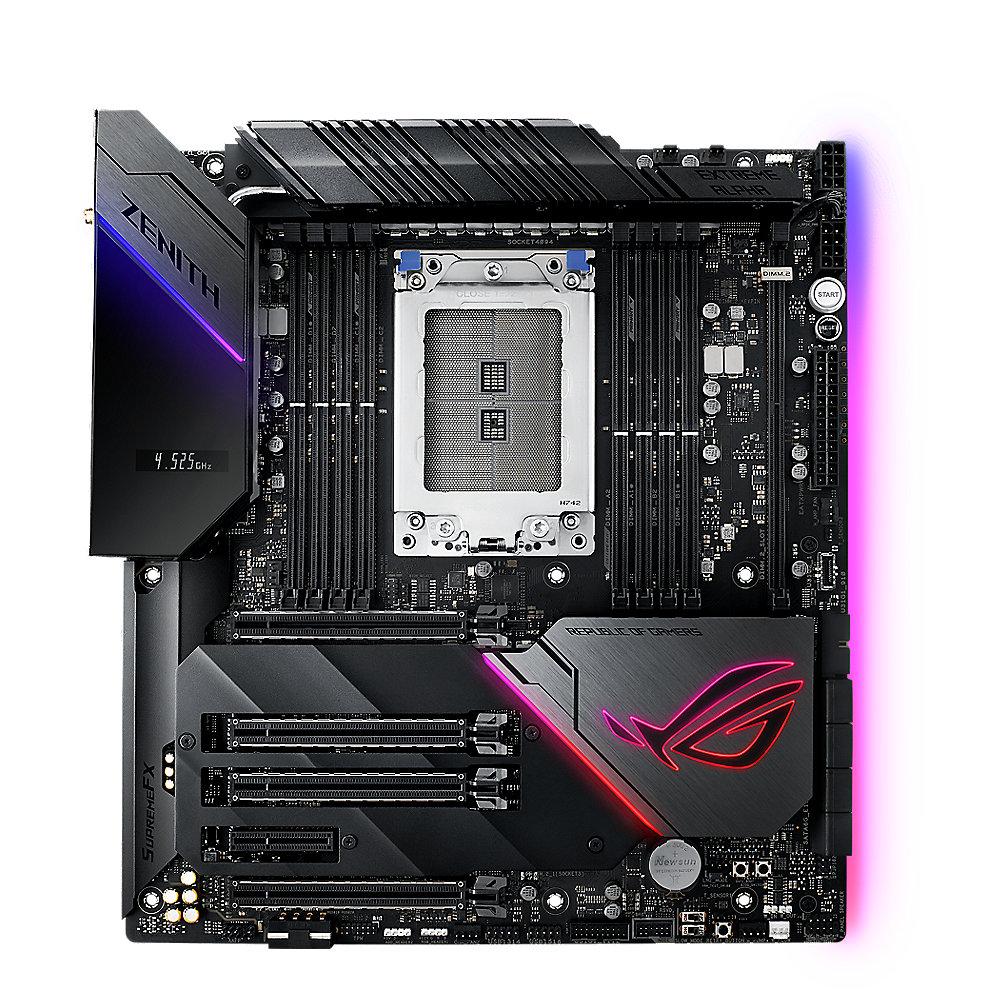

Bedienungsanleitung für ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4

Klicken Sie um das Bild zu vergrößern
ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 Inhalt der Anleitung für ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4
Die Bedienungsanleitung zu ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

AMD X399 EATX-Gaming-Mainboard mit M.2-Kühlkörper, Aura Sync RGB LED, 802.11ad-WLAN, DDR4 3600MHz, dreifach M.2, 10G-Netzwerkkarte, U.2 und USB 3.1 Gen 2

  • AMD Ryzenâ„¢ Threadripperâ„¢ Prozessoren: Bereit für die neuesten Sockel-TR4-CPUs

  • Integrierter M.2-Kühler: Kühlt Dein M.2-Laufwerk für eine konstante Speicherperformance und verbesserte Zuverlässigkeit.

  • Synchronisierbare RGB-Beleuchtung: Für eine breite Palette von Aura-Sync-fähigen PC-Komponenten – jetzt mit Unterstützung für ansteuerbare Leuchtstreifen

  • ROG DIMM.2: Die Dual-M.2-Erweiterungskarte ermöglicht die Nutzung von Lüftern, um ein Heruntertakten zu vermeiden

  • LiveDash OLED : Ein anpassbares Display zeigt wichtige Systemwerte oder Dein eigenes Logo an

  • Optimale Gaming-Netzwerk-Performance: Intel Gigabit-Netzwerk, 802.11ad-WLAN, LANGuard und GameFirst Technologien

  • Gaming-Audio: SupremeFX S1220 arbeitet mit Sonic Studio III zusammen und erschafft eine Klanglandschaft, die Dich tief in die Action eintauchen lässt.

  • 5-Wege-Optimierung: Die automatisierte, systemweite Optimierung bietet Ãœbertaktungs- und Kühlungsprofile, die genau auf Dein System zugeschnitten sind.

  • Optimaler Gaming-Schutz: SafeSlot und sorgfältig ausgewählte Premium-Komponenten für maximale Langlebigkeit

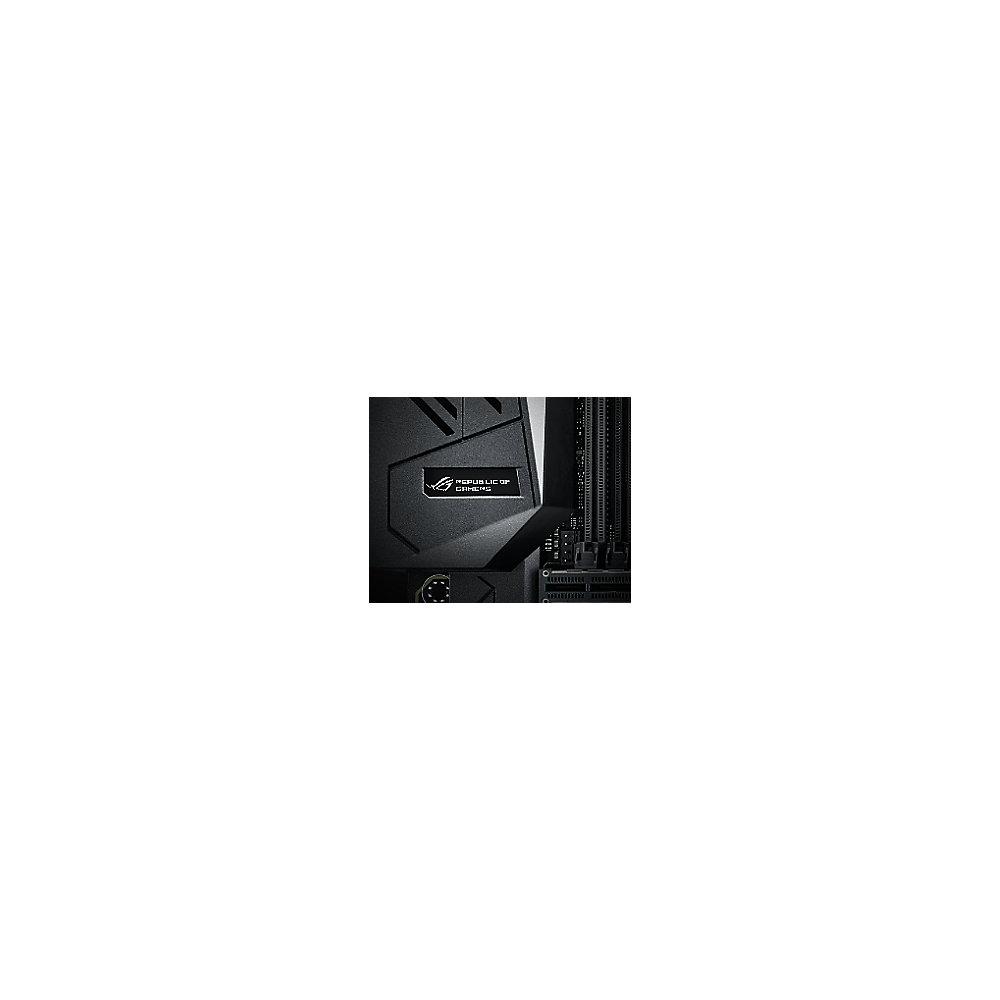

ASUS ROG Zenith Extreme Alpha Gaming Mainboard

Seit mehr als einem Jahrzehnt liefert ROG (Republic of Gamers) wegweisendes Design und außergewöhnliche Performance, um die weltweit besten Gamer und PC-Enthusiasten zu begeistern. Unsere Reise ist noch lange nicht vorbei. Jetzt ist es soweit - die Gegner müssen sich warm anziehen, denn Gamer und Enthusiasten gehen an die Grenzen: Das hervorragend ausgerüstete ROG Zenith Extreme-Mainboard ist für alle Herausforderungen bereit.

ROG machte mit dem ersten Crosshair-Mainboard für Athlon-64-FX-CPUs den Anfang. Unsere Geschichte begann auf der High-End Desktop-Plattform von AMD, und ist heute mit dem X399-Chipsatz und der Ryzen-Threadripper-CPU beim ROG Zenith Extreme angekommen. Benannt nach dem höchsten Punkt eines Himmelskörper auf seiner Bahn, bietet das neue Extreme-Mainboard fortschrittliche Übertaktungs-, Kühlungs- und Beleuchtungsmöglichkeiten, um für den Begriff des Traum-PCs neue Maßstäbe zu setzen.

AURA RGB Beleuchtung

Dank ASUS Aura Sync erreicht die RGB-Beleuchtung eine neue Stufe. Die LEDs aller Produkte mit Aura-Unterstützung werden gemeinsam aus einer einzigen Anwendung heraus gesteuert, um eine perfekte, synchronisierte Harmonie zu erreichen. Von Mainboards über RGB-Leuchtstreifen bis zu Grafikkarten und mehr – Aura Sync ermöglicht eine regelrechte Symphonie aus Licht für die ultimative Personalisierung.

*Auf der ASUS-Aura-Microsite stehen weitere Informationen über Aura Sync zur Verfügung.

RGB-BELEUCHTUNG IN PERFEKTION

Das Mainboard ist jetzt mit einem dedizierten, ansteuerbaren RGB-Stecker ausgestattet, an den kompatible Leuchtstreifen, Lüfter, Kühler und kompatible PC-Gehäuse angeschlossen werden können, um eine völlig neue Welt aus Beleuchtungsmöglichkeiten zu erschaffen. Unsere Aura-Software enthält eine Reihe von Effekten für ansteuerbare Geräte, während das Aura SDK noch einen Schritt weiter geht – es gibt Entwicklern die Möglichkeit, jede einzelne LED individuell zu steuern und unbegrenzte Beleuchtungsmöglichkeiten zu entfesseln! Das Strix X299-E Gaming-Mainboard wird mit einem praktischen 80cm langen Erweiterungskabel ausgeliefert, dank dem sich ein ansteuerbarer LED-Leuchtstreifen problemlos dort befestigen lässt, wo Du willst. Zusätzlich haben wir mit den Herstellern von Leuchtstreifen, Lüftern und PC-Gehäusen zusammengearbeitet, um eine ständig wachsende Palette von kompatiblen, ansteuerbaren Geräten anbieten zu können.

LIVEDASH OLED

Das ROG Zenith Extreme ist mit dem brandneuen LiveDash ausgestattet – einem integrierten OLED-Bildschirm, der nützliche Informationen und benutzerdefinierte Grafiken anzeigt. Während der POST-Phase (Power-On Self-Test) zeigt LiveDash Fortschrittsinformationen in einfacher Sprache und über traditionelle POST-Codes an. Während des normalen Betriebs zeigt der dynamische Bildschirm dann eine Auswahl von CPU-Frequenz, Gerätetemperaturen, Lüftergeschwindigkeiten oder Informationen aus der Water-Cooling-Zone an. Du kannst das Voreingestellte LiveDash-GIF auch anpassen, und ein eigenes Bild oder eine Animation anzeigen lassen.

DIMM.2 MIT LÃœFTERHALTERUNG

Das exklusive DIMM.2-Modul des ROG Zenith Extreme ist eine im Lieferumfang enthaltene Erweiterungskarte, mit der zwei M.2-Laufwerke über die DDR4-Schnittstelle angeschlossen werden können. Anschließend kann ein Speicherlüfter für eine direkte Kühlung der M.2-Laufwerke per Luftstrom installiert werden, um ein Heruntertakten zu verhindern und maximale Leistung zu garantieren.

ROG AREION 10G-KARTE

Das ROG Zenith Extreme wird mit der ROG Areion ausgeliefert, einer leistungsstarken Erweiterungskarte, die Dich in die neue Ära des 10 Gbit/s-Netzwerks katapultiert! Speziell entwickelt für die hohen Anforderungen von Power-Usern, Content-Erstellern und anderen Nutzern, die an die Grenzen gehen, wurde die Areion nach dem mythologischen Pferd mit sagenumwobener Geschwindigkeit benannt. Durch den großen Kühlkörper bleibt die Karte auch dann kühl, wenn riesige Dateien, wie beispielsweise 4K-Videos, übertragen werden. Die Unterstützung der mittleren 2,5G- und 5G-Konnektivität bietet zudem eine maximale Flexibilität beim Aufrüsten auf schnellere Netzwerke. Entscheide Dich für die Bandbreite, die Deinen Anforderungen entspricht und genieße extrem niedrige Latenzen bei jeder Geschwindigkeit.

5-Wege-Optimierung

Man muss kein Experte sein, um die maximale Gaming-Performance aus einem Strix X299-E Gaming-System heraus zu holen — die 5-Wege-Optimierung fasst alle komplexen Einstellungen mit nur einem Klick zusammen und ermöglicht somit unmittelbare, vollständig kontrollierbare Leistungssteigerungen! Mit unserer exklusiven Technologie lassen sich wichtige Parameter in Echtzeit dynamisch optimieren. Der Nutzer profitiert somit von exzellenter Prozessorleistung, Energieeinsparungen im Alltag, besonders stabiler digitaler Spannungsregelung und leiser Systemkühlung. Darüber hinaus ist es möglich, Netzwerk- und Audioeinstellungen an die Anwendungen des Nutzers anzupassen. Mit der 5-Fach-Optimierung ist der PC für alles gerüstet – von Gaming über Unterhaltung bis hin zu Produktivitätsanwendungen.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS ROG ZENITH EXTREME ALPHA X399 EATX Mainboard Sockel TR4

Formfaktor/CPU

E-ATX Mainboard mit Sockel AMD TR4 für AMD Threadripper Prozessoren

Chipsatz

AMD X399

Arbeitsspeicher

128 GB maximaler Arbeitsspeicher

8x RAM-Slots (Steckplätze für Arbeitsspeicher)

DDR4-2133, DDR4-2400, DDR4-2667 bis DDR4-3600(OC)

unterstützt ECC: nein

Speicherkanäle: Quad-Channel

Graphik

keine integrierte Grafik Grafikchipsatz

Steckplätze

AMD Ryzenâ„¢ Threadripperâ„¢ Processors

4 x PCIe 3.0 x16 (x16, x16/x16, x16/x8/x16, x16/x8/x16/x8)

AMD X399 chipset

1 x PCIe 3.0 x4

Anschlüsse

Interne Anschlüsse:

1 x WB_SENSOR

2 x Aura Addressable Strip Header(s)

2 x Aura RGB Strip Headers

2 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s)

2 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)

1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)

8 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s)

1 x CPU OPT Fan connector(s)

2 x Chassis Fan connector(s)

1 x H_AMP fan connector

1 x W_PUMP+ connector

2 x 8-pin EATX 8 V Power connector

1 x 24-pin EATX Power connector(s)

1 x Front panel audio connector(s) (AAFP)

1 x Slow Mode switch(es)

7 x ProbeIt Measurement Points

2 x Thermal sensor connector(s)

1 x EZ Plug connector(s) (4-pin Molex power connector)

1 x Reset button(s)

1 x BIOS Switch button(s)

1 x Node Connector(s)

1 x LN2 Mode jumper(s)

1 x Safe Boot button

1 x ReTry button

1 x 14-1 pin TPM connector

1 x Slow Mode jumper(s)

1 x System panel connector

1 x W_IN header

1 x W_OUT header

1 x W_FLOW header

1 x Start button

1 x USB 3.1 Gen 2 front panel connector

1 x DIMM.2 Slot supports 2 M.2 drives (2242-22110)

1 x RSVD Switch

1 x 4-Pin HS fan connector

Externe Anschlüsse:

1 x LAN (RJ45) port(s)

1 x USB 3.1 Gen 2 (black)TypeCâ„¢

3 x USB 3.1 Gen 2 (red)Type-A

8 x USB 3.1 Gen 1 (blue)

1 x Optical S/PDIF out

1 x Clear CMOS button(s)

1 x USB BIOS Flashback Button(s)

1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0

5 x LED-illuminated audio jacks

1 x Aquantia AQC-107 10G LAN port

Netzwerk/ Kommunikation

Aquantia AQC-107 10G

Intel® I211-AT

Wi-Fi 802.11 a/b/g/n/ac

Supports dual band frequency 2.4/5 GHz

Supports MU-MIMO

Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed

Sound

Realtek ALC1220, 8-Kanal Audio

Besonderheiten

LED Beleuchtung USB 3.1 (Typ C) ASUS ROG Feature WiFi Antennen

Lieferumfang

Handbuch

6 x SATA 6Gb/s cable(s)

1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)

1 x Fan Extension Card II (6 x 4-pin Chassis Fan connectors, 3 x RGB headers, 3 x 2-pin Thermal sensor header)

1 x Fan Extension Card II power cable

1 x Fan Extension Card II NODE connector cable

1 x Fan Extension Card II screw package

1 x SLI HB BRIDGE(2-WAY-M)

1 x ROG big sticker

1 x Q-Connector

1 x M.2 screw kit (long screw and mount)

2 x M.2 screw kit (short screw and mount)

1 x DIMM.2 extension card with 2 x M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x ROG Logo Sticker(s)

1 x Extension Cable for RGB strips (80 cm)

1 x Extension cable for Addressable LED

3 x Thermistor cable(s)

1 x USB drive with utilities and drivers

1 x ROG coaster(s)

1 x ROG weave SATA 6G cable

1 x ROG Thank you card

1 x Dual function screwdriver

1 x 2-in-1 Rubber pad

Garantie

3 Jahre Herstellergarantie
