ASUS ROG STRIX Z390-I GAMING ITX

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

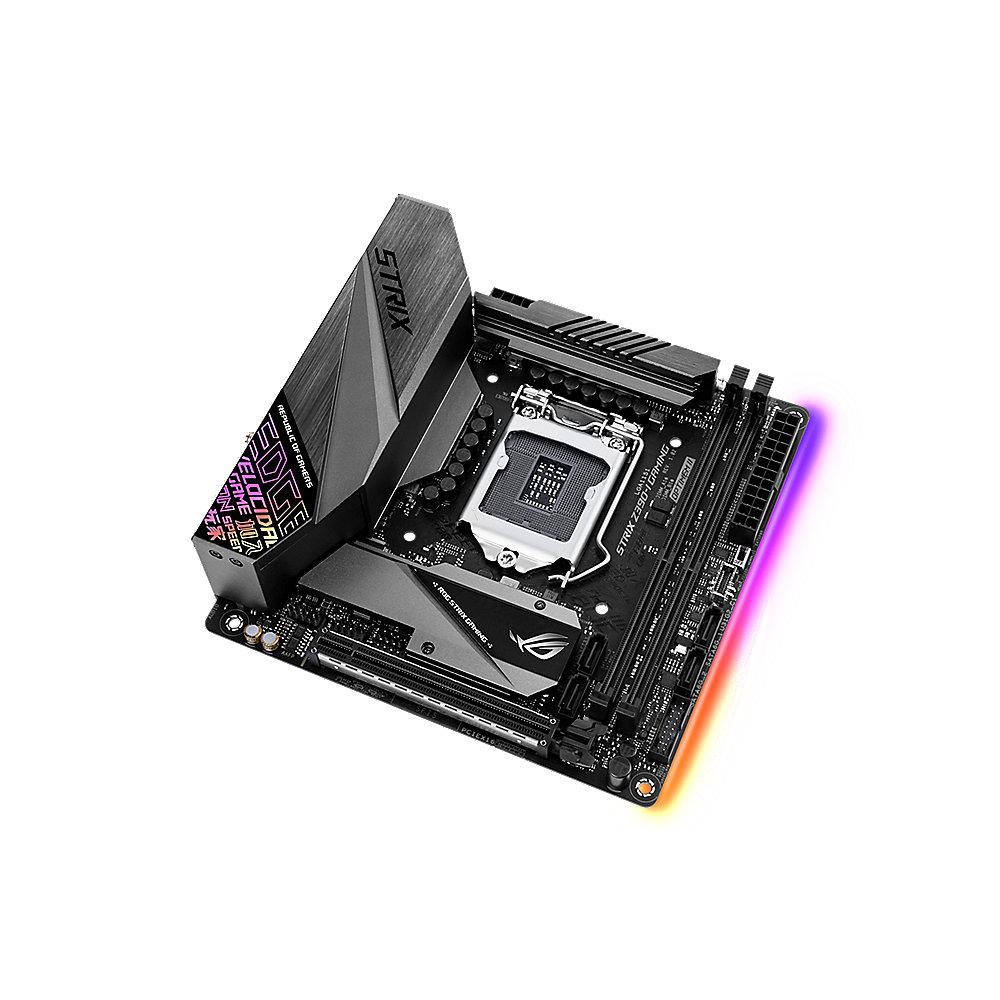

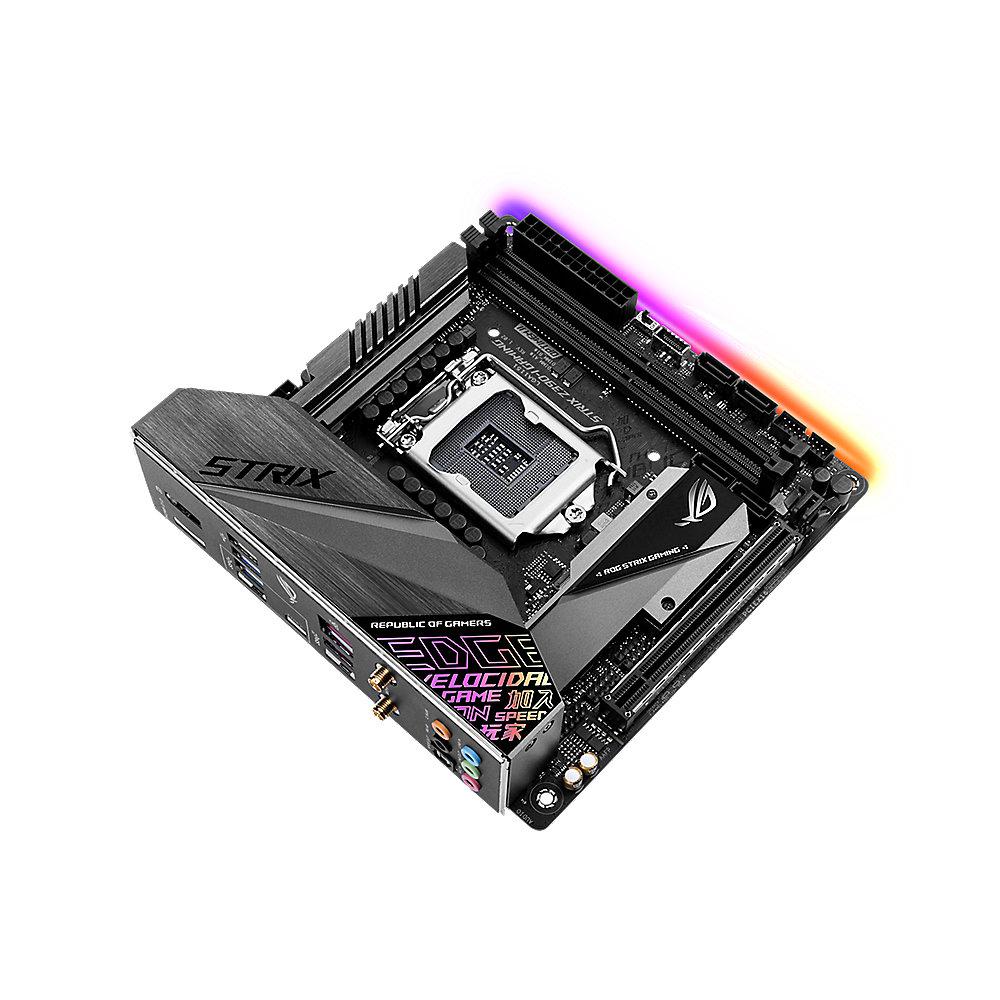

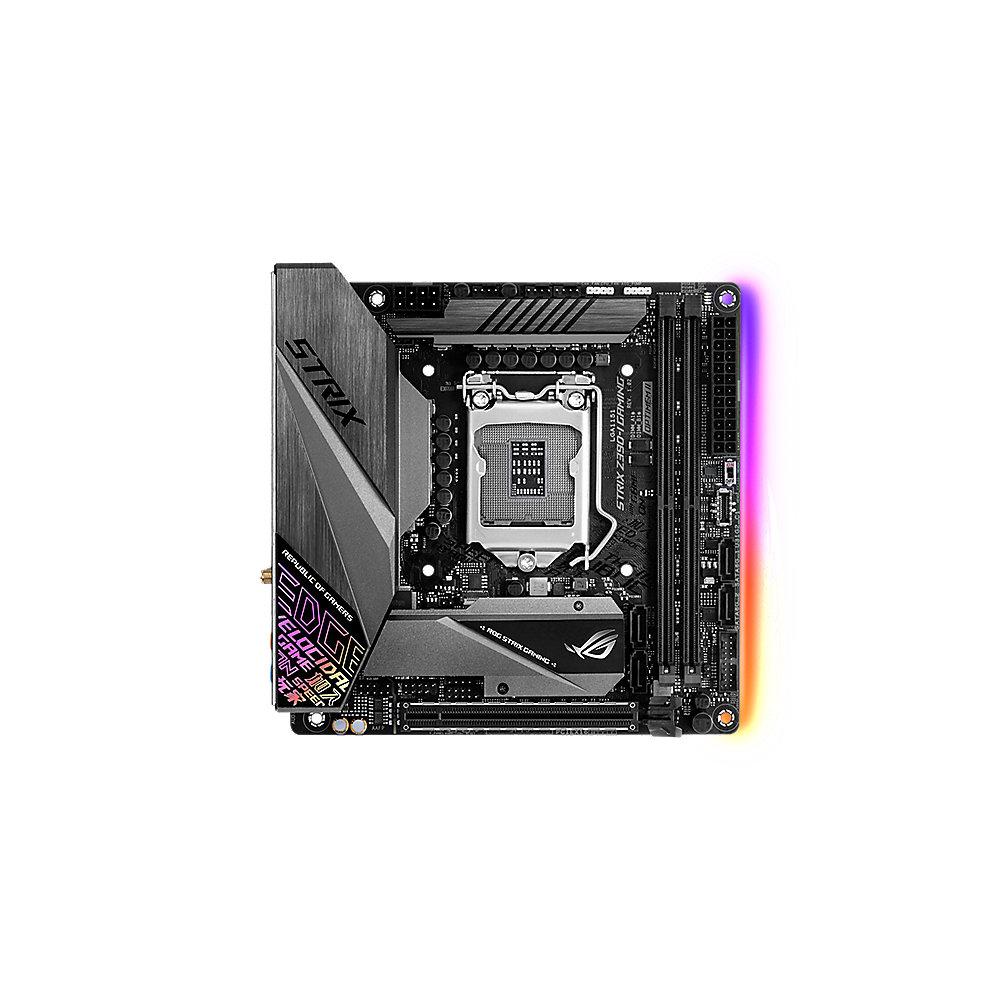

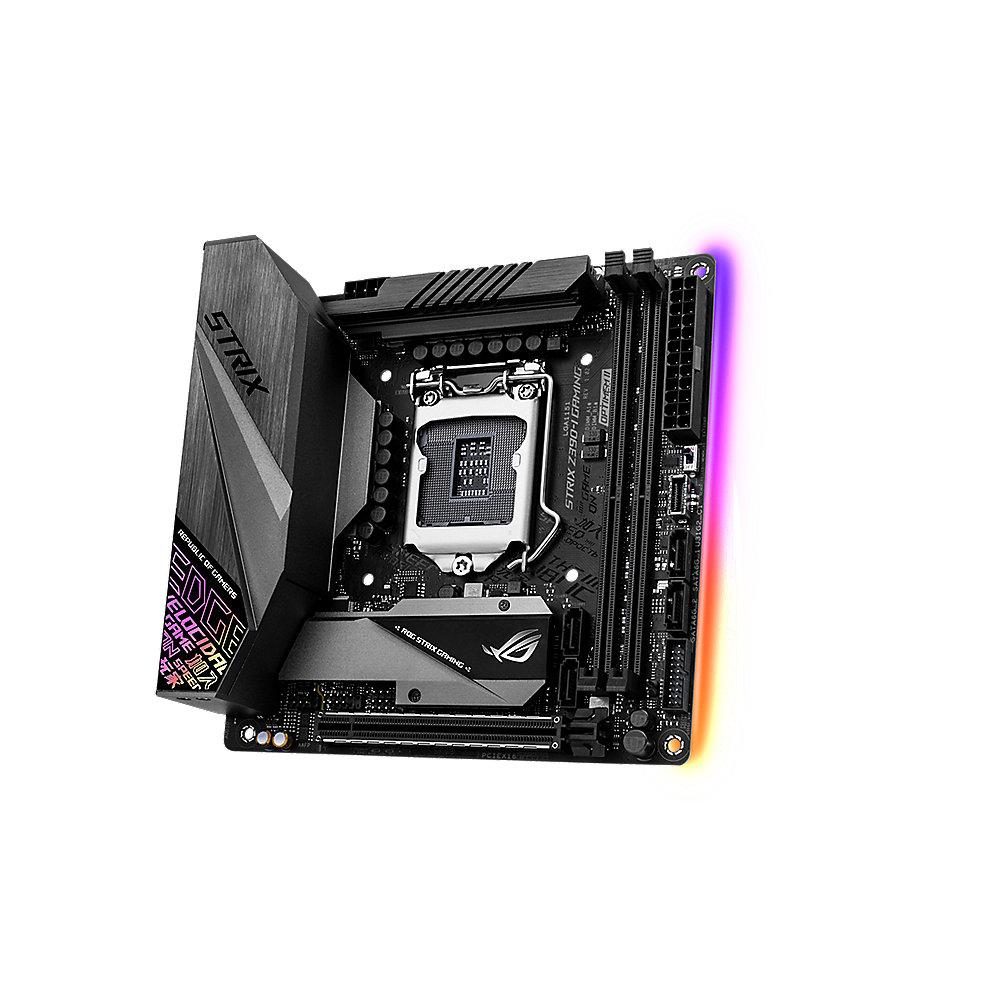

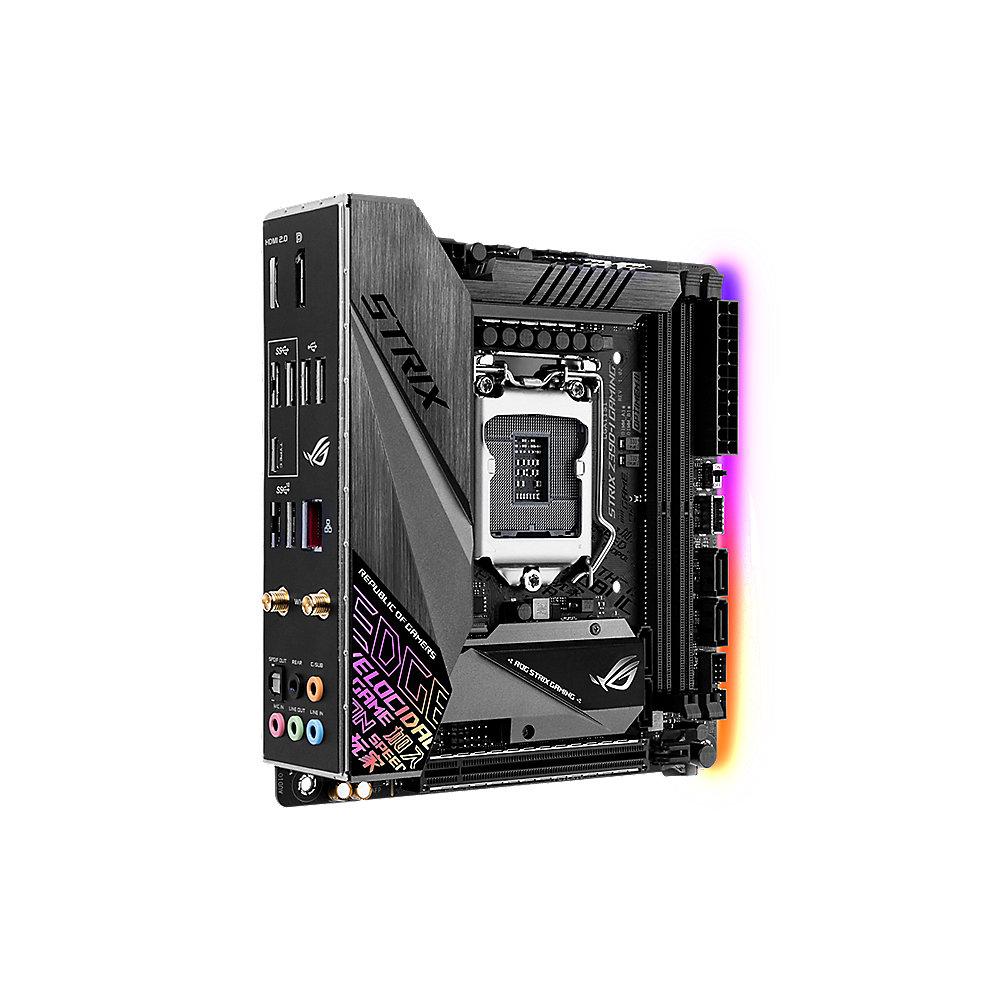

Bedienungsanleitung für ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI

Klicken Sie um das Bild zu vergrößern
ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI Inhalt der Anleitung für ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI
  • Produktkategorie: Gaming-Komponenten ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Gaming-Komponenten

ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI
Die Bedienungsanleitung zu ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel Z390 LGA 1151 Mini-ITX-Gaming-Mainboard mit integrierter Anschlussblende & VRM-Kühler, Intel-WLAN, DDR4 4500 , M.2, SATA 6Gbit/s, HDMI 2.0 und USB 3.1 Gen 2

Features:

  • LGA1151-Sockel für Intel® Core Desktop-Prozessoren der 8./9. Generation.

  • Aura Sync RGB: Synchronisiere die LED-Beleuchtung mit einer großen Auswahl kompatibler PC-Hardware, inklusive adressierbaren RGB-Leuchtstreifen

  • Integrierte Anschlussblende und VRM-Kühler, Doppeldecker-M.2-Kühler

  • 5-Fach-Optimierung: Die automatisierte, systemweite Optimierung bietet Ãœbertaktungs- und Kühlungsprofile, die genau auf dein System zugeschnitten sind

  • Zwei M.2 sowie USB 3.1 Gen 2 Typ-A- und Typ-C-Anschlüsse.

  • Intel-Gigabit-Netzwerk, integriertes Intel-CNVi-2x2-802.11ac-WLAN mit MU-MIMO-Unterstützung sowie LANGuard- und GameFirst-Technologien

  • SupremeFX S1220A arbeitet mit Sonic Studio III zusammen und erschafft eine Klanglandschaft, die Dich tief in die Action eintauchen lässt.

  • Einfacher PC-Selbstbau: Eine vorinstallierte Anschlussblende, ASUS SafeSlot und Premium-Komponenten sorgen für maximale Langlebigkeit.

Solide Hardware - Spezifikationen für Gaming und mehr

Mit umfassenden Kühloptionen und einer verbesserten Stromversorgung, um CPUs mit mehr Kernen zu versorgen, sowie der Unterstützung für schnelleren RAM und Massenspeicher bietet das ROG Strix Z390-I Gaming außergewöhnliche Leistung in einem kompakten, extrem schlanken Formfaktor, der sich perfekt für minimalistische Gaming-Systeme eignet.

Eiskaltes Design

Die ROG-Strix-Z390-Gaming-Serie verfügt über die umfangreichsten Kühlungsoptionen aller Zeiten, konfigurierbar über Fan Xpert 4 oder das UEFI-BIOS.

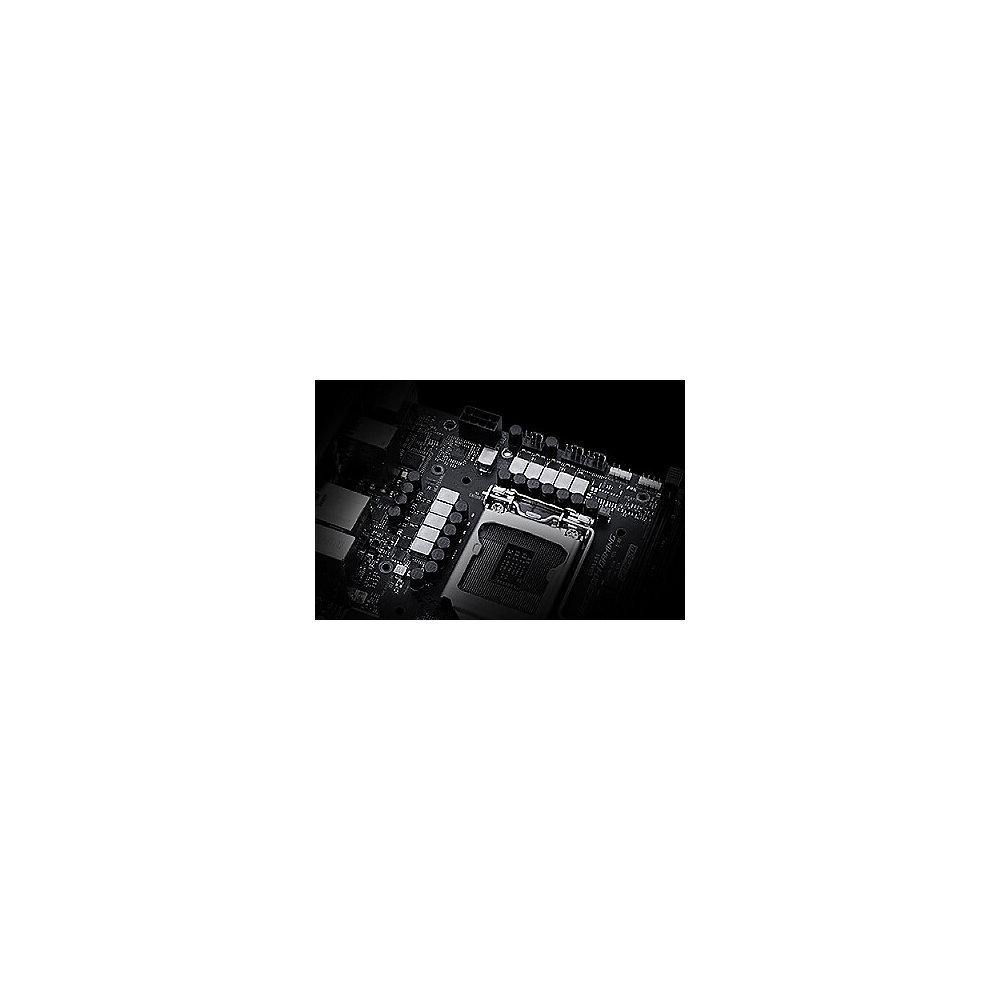

Power-Design

Eine Digitale Spannungsregelung und verschiedene DrMOS-Leistungsstufen sorgen dafür, dass die ROG-Strix-Z390-Gaming-Serie genügend Power für die neuesten Intel-Prozessoren hat.

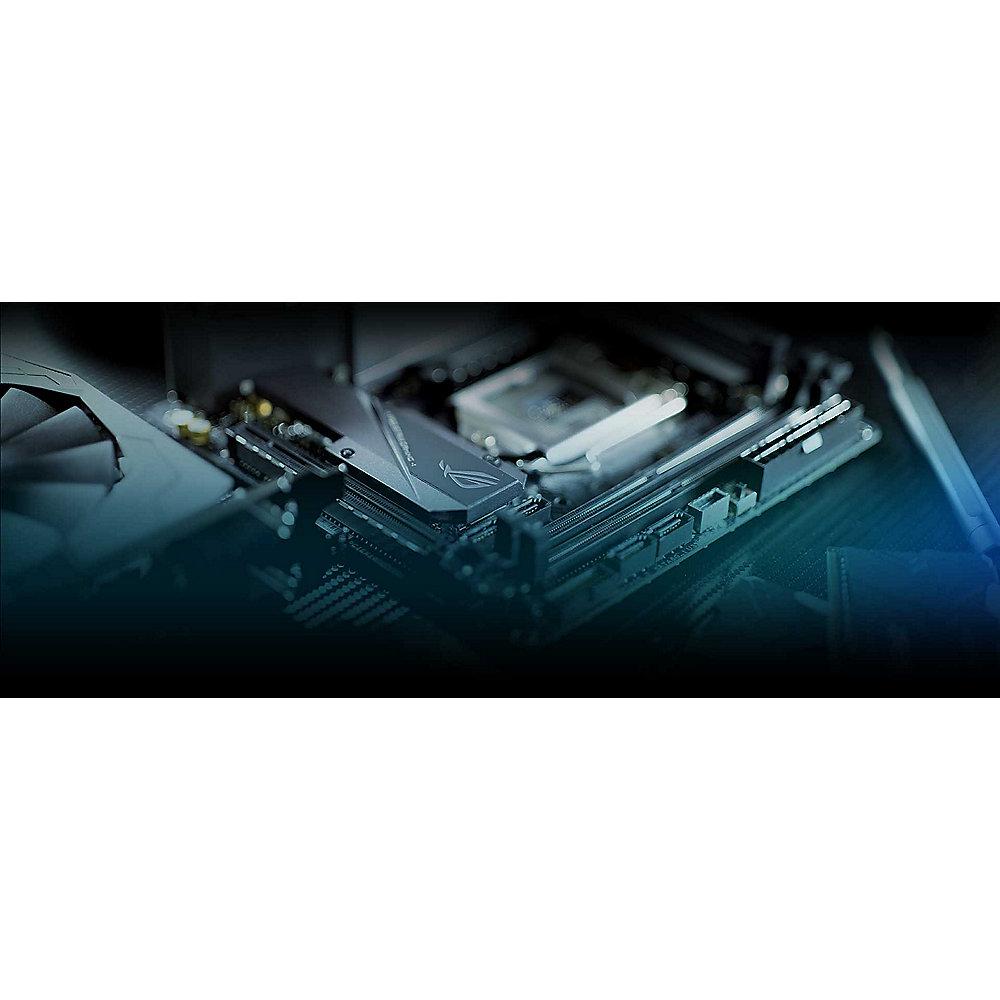

Zwei PCIe Gen 3 M.2

Die beiden PCIe-3.0-x4-M.2-Slots bieten NVMe-SSD-RAID-Unterstützung für einen unglaublichen Performance-Boost. Durch die Verwendung von zwei M.2-Slots kann eine RAID-Konfiguration mit bis zu drei PCIe-3.0-Speichergeräten erstellt werden.

Design, Personalisierung und Installation

Zahlreiche Designelemente, darunter ein einzigartiges Cybertext-Muster, sowie zahlreiche Anpassungsmöglichkeiten, umfangreiche Validierungslisten und die vielfältigsten Komponenten der Branche machen den Aufbau und die Personalisierung eines Gaming-Systems mit ROG Strix Z390-I Gaming so einfach wie nie zuvor.

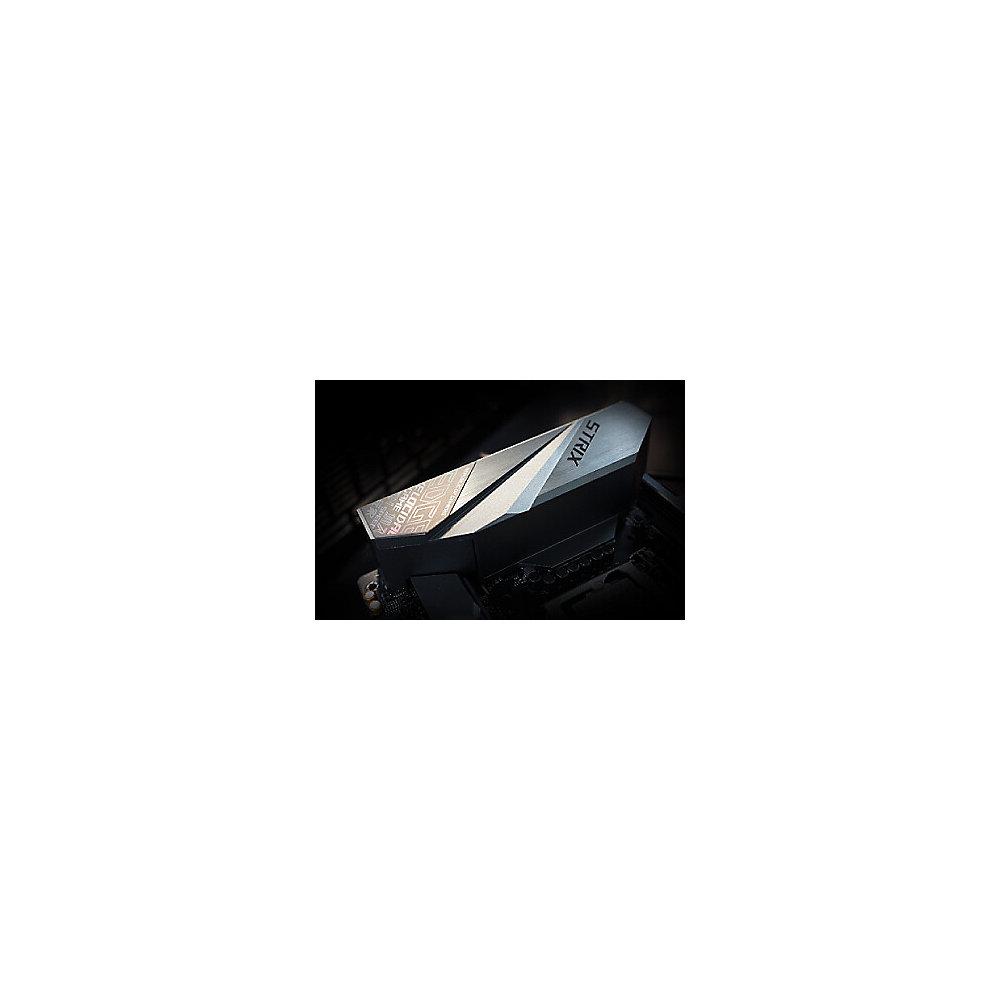

ID-Design

Die markanten, schmalen Kerben, die sich über den ROG-Strix-Kühler ziehen, sind jetzt mit einem futuristischen Cyber-Textmuster verziert. Auf diese Weise verschmelzen verschiedene Gaming-Kulturen, um eine einzigartige Identität für die aktuelle Generation zu erschaffen.

Aura Sync

Mit ihrer hervorragenden Leistung und unvergleichlichen Optik stellen die ROG-Strix-Mainboards die Konkurrenz in den Schatten. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl praktischer Voreinstellungen, sowohl für die integrierten RGB-LEDs als auch für LED-RGB-Strips, die mit dem RGB-Anschluss auf dem Mainboard verbunden werden. Zusätzlich können alle LEDs mit den Geräten der ständig wachsenden Produktpalette von Aura-fähiger ASUS-Hardware synchronisiert werden.

Zertifizierte Kompatibilität

Die Komponenten für den eigenen PC frei auswählen zu können, ist ein wesentlicher Vorteil des PC-Eigenbaus. Aus diesem Grund durchlaufen die ROG-Strix-Produkte ein umfassendes Zertifizierungsprogramm, das auf maximale Kompatibilität mit einer möglichst großen Zahl von Komponenten und Geräten abzielt.

Systemtuning nach deinen Vorstellungen

Egal ob Übertaktung, Kühlung, Zuweisung von Netzwerkprioritäten oder Abstimmung der Audioeigenschaften – das ROG Strix Z390-I Gaming bietet die Firmware-Optionen und Software-Utilities, um die Leistung deines Systems an jede Art von Gaming-Umgebung anzupassen.

Benutzerfreundliches UEFI-BIOS

Das UEFI BIOS ist ein früher Meilenstein beim Zusammenbau eines PCs, und die ROG-Strix-Gaming-Serie verfügt über eines der besten auf dem Markt.

Mehr Performance

Das Übertaktungsmodul der 5-Fach-Optimierung in der AI Suite wurde für die Z390-Plattform überarbeitet. Mit einem überarbeiteten Backend, das intelligent genug ist, um eine CPU basierend auf smarten Vorhersagen und thermischer Telemetrie zu übertakten, liefert diese neue Version in kurzer Zeit Übertaktungsergebnisse, die normalerweise tagelanges manuelles Tuning erfordern würden.

Armoury Crate

Das brandneue Armoury-Crate-Portal hält dich mit den neuesten Treibern und BIOS-Versionen auf dem Laufenden. Die einfach zu bedienende Benutzeroberfläche kann so konfiguriert werden, dass sie eine Vielzahl von Informationen anzeigt, darunter Sicherheitsupdates, Bug-Patches, die neuesten ROG-Nachrichten, Spiele-Events und Sonderangebote.

Intel-Z390-Chipsatz

Der Intel® Z390 ist ein Einzelchipsatz-Design, das den Sockel 1151 für die Intel® Core, Pentium® Gold und Celeron® Prozessoren der 9. und 8. Generation unterstützt. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite, eine größere Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der Chipsatz ein Maximum von sechs USB-3.1-Gen-2- und vier USB-3.1-Gen-1-Anschlüssen sowie M.2-Unterstützung mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Darüber hinaus verfügt der Intel Z390 über eine integrierte Grafiklösung, die dem Nutzer Grafikleitung auf dem neuesten Stand bietet.

Bereit für die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151

Dieses Mainboard unterstützt die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151 mit integrierten Grafik-, Speicher- und PCI Express-Controllern sowie die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Lanes für mehr Performance.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS ROG STRIX Z390-I GAMING ITX Mainboard Sockel 1151 DP/HDMI/M.2/USB3.1/WIFI

Formfaktor/CPU

ITX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (8./9. Generation) Pentium und Celeron Prozessoren

Chipsatz

Intel Z390 Express

Arbeitsspeicher

32 GB maximaler Arbeitsspeicher

2x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4133+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

DisplayPort 1.2 mit max. Auflösung 4096 x 2304 @ 60Hz

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

Steckplätze

1 x PCIe 3.0 x16 slot (supports x16)

Anschlüsse

Interne Anschlüsse:

1 x USB 3.1 Gen 2 front panel connector

1 x USB 3.1 Gen 1 header supports additional 2 USB 3.1 Gen 1 ports

1 x USB 2.0 header supports additional 2`Q!AW USB 2.0 ports

4 x SATA 6Gb/s ports

2 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & PCIe 3.0 modes)

1 x 4-Pin CPU fan connector

1 x 4-Pin Chassis fan connector

1 x 4-Pin AIO_PUMP connector

1 x Thermal sensor connector

1 x 24-pin EATX power connector

1 x 8-pin EATX 12V power connector

1 x Aura RGB header

1 x Addressable header

1 x MemOK!_II switch

1 x Speaker header

1 x Front panel audio connector (AAFP)

1 x System panel connector

1 x Clear CMOS jumper

Externe Anschlüsse:

1 x HDMI 2.0a port

1 x DisplayPort 1.2

2 x USB 2.0 ports

3 x USB 3.1 Gen 1 ports (2 x Type-A [blue] and 1 x Type-C ports [black])

2 x USB 3.1 Gen 2 ports (2 x Type-A [red])

1 x Anti-surge LAN (RJ45) port

1 x ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0.)

5 x Audio jacks

1 x Optical S/PDIF out

Netzwerk/ Kommunikation

1x Gigabit-LAN (Intel® I219-V)

Sound

ROG SupremeFX S1220 8-Channel High Definition Audio CODEC

Besonderheiten

AURA, ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5, Gamer's Guardian, ASUS Exclusive Features

Unterstützte Betrienssysteme

Windows 7/8/8.1/10

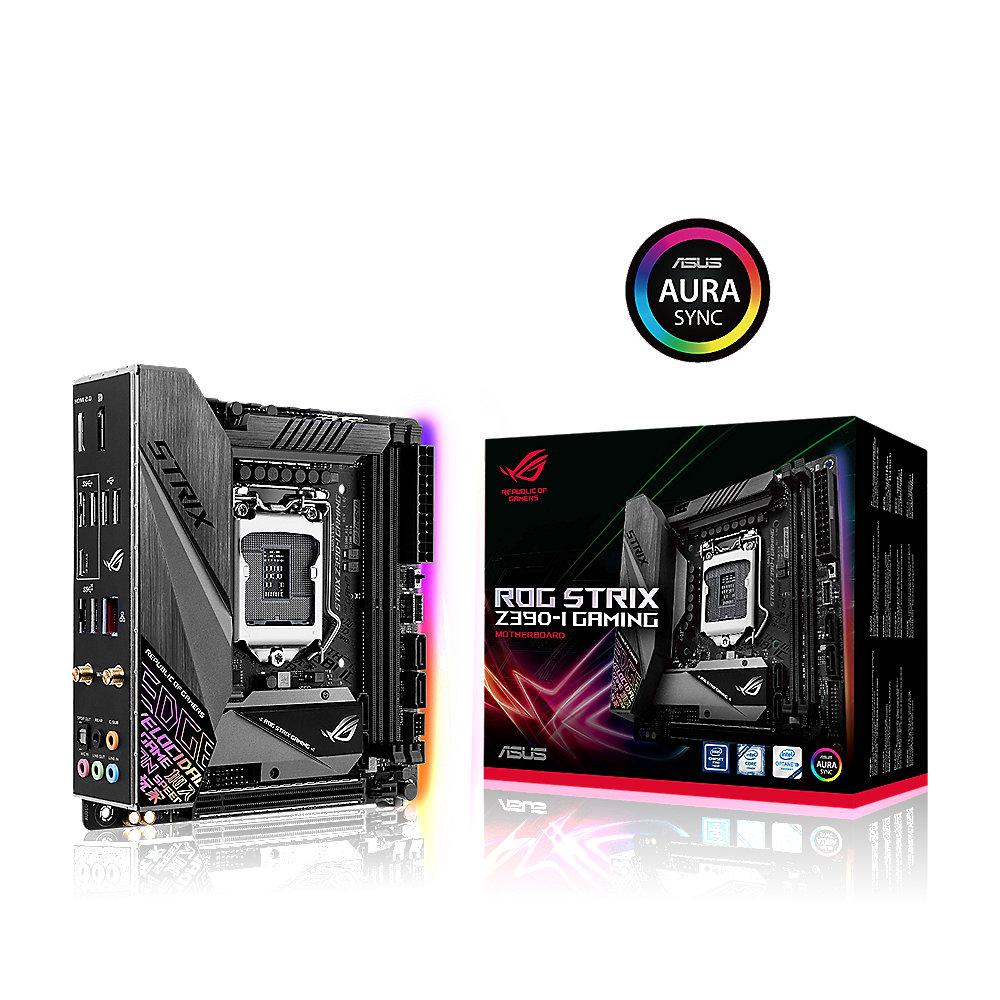

Lieferumfang

Handbuch

Support DVD

1 x 2x2 dual-band Wi-Fi antennas

2 x SATA 6Gb/s cables

1 x Panel Cable

1 x Extension Cable for Addressable LED Strips (80cm)

1 x M.2 mounting kit

2 x M.2 Screw Package

1 x ROG Strix series sticker

1 x ROG Strix thank you card

1 x Pack of cable ties

Herstellergarantie

3 Jahre
