ASUS ROG STRIX B360-H GAMING ATX

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1

Klicken Sie um das Bild zu vergrößern

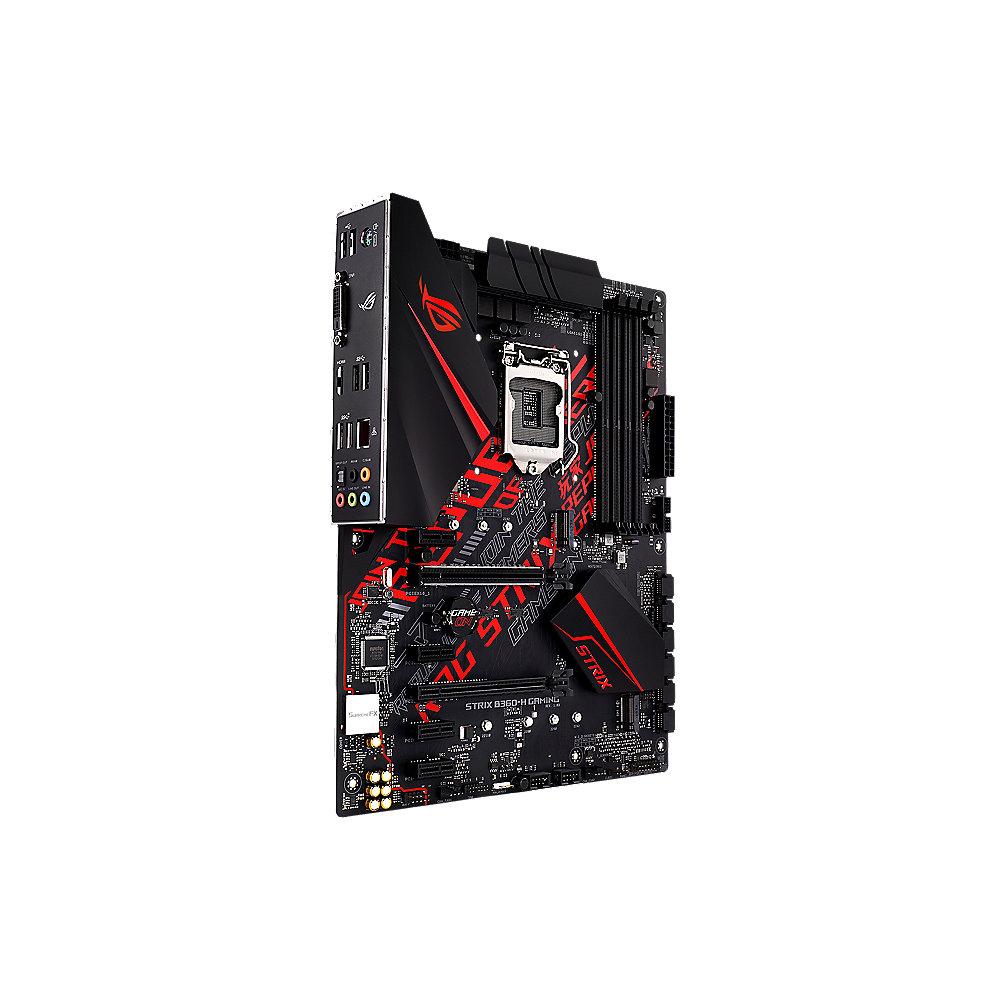

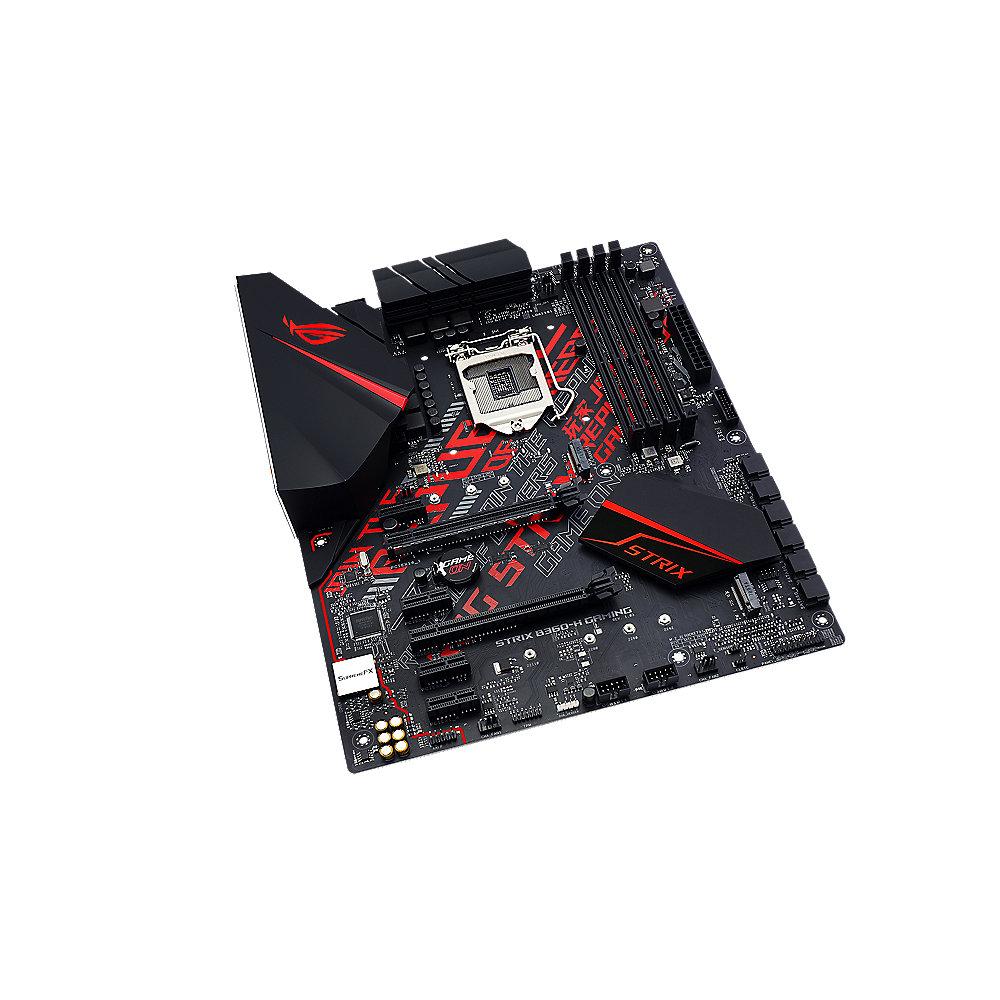

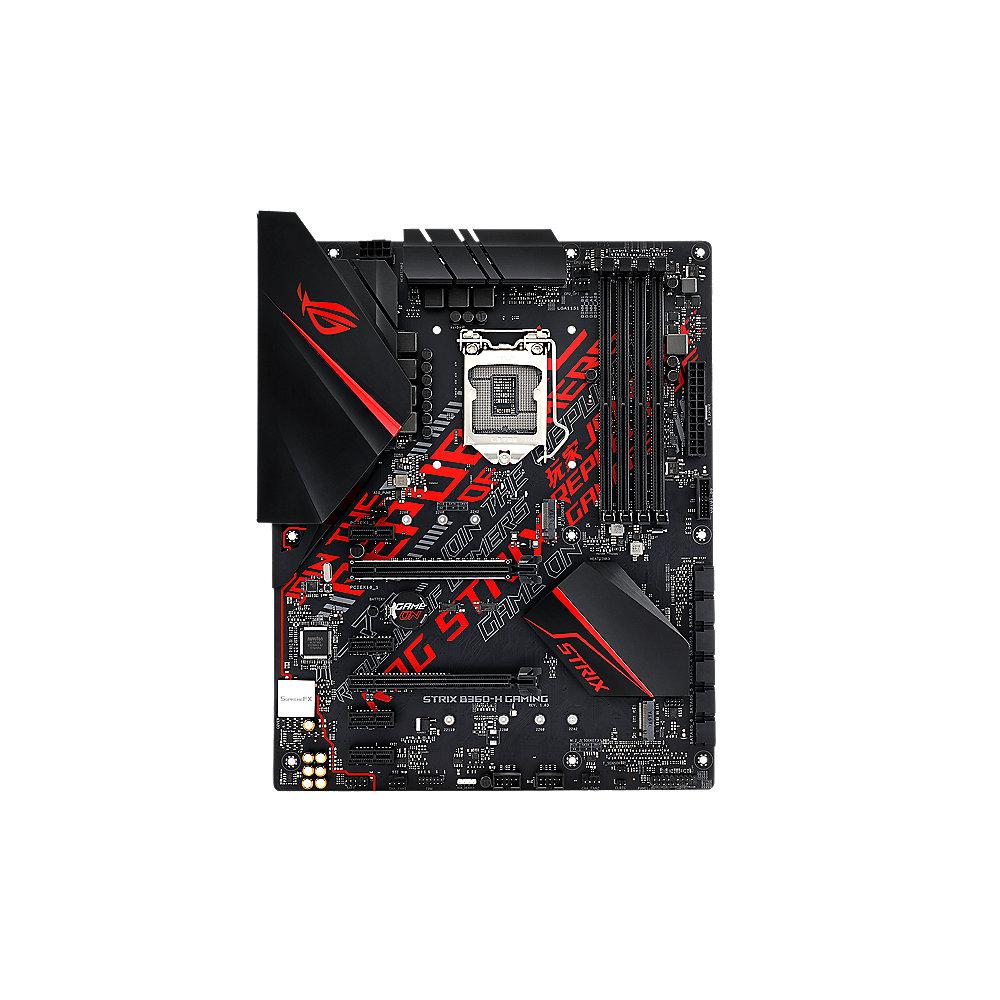

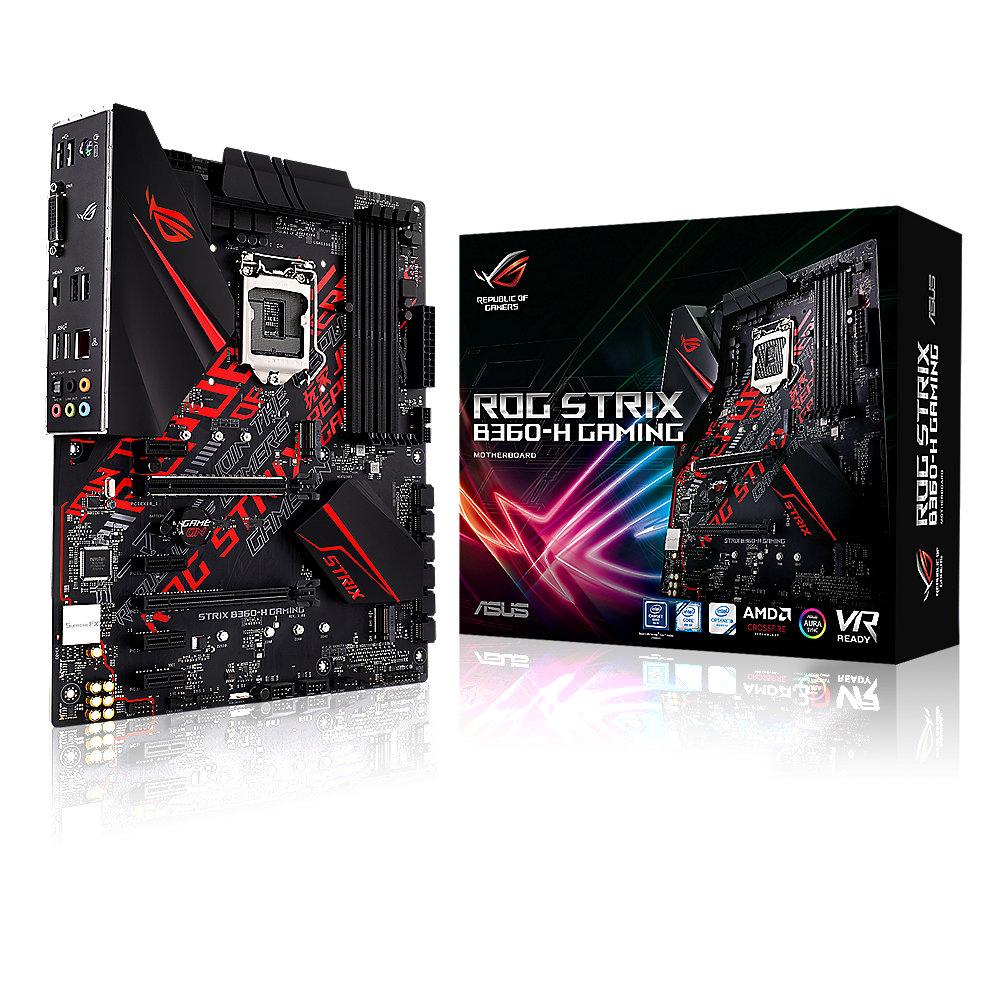

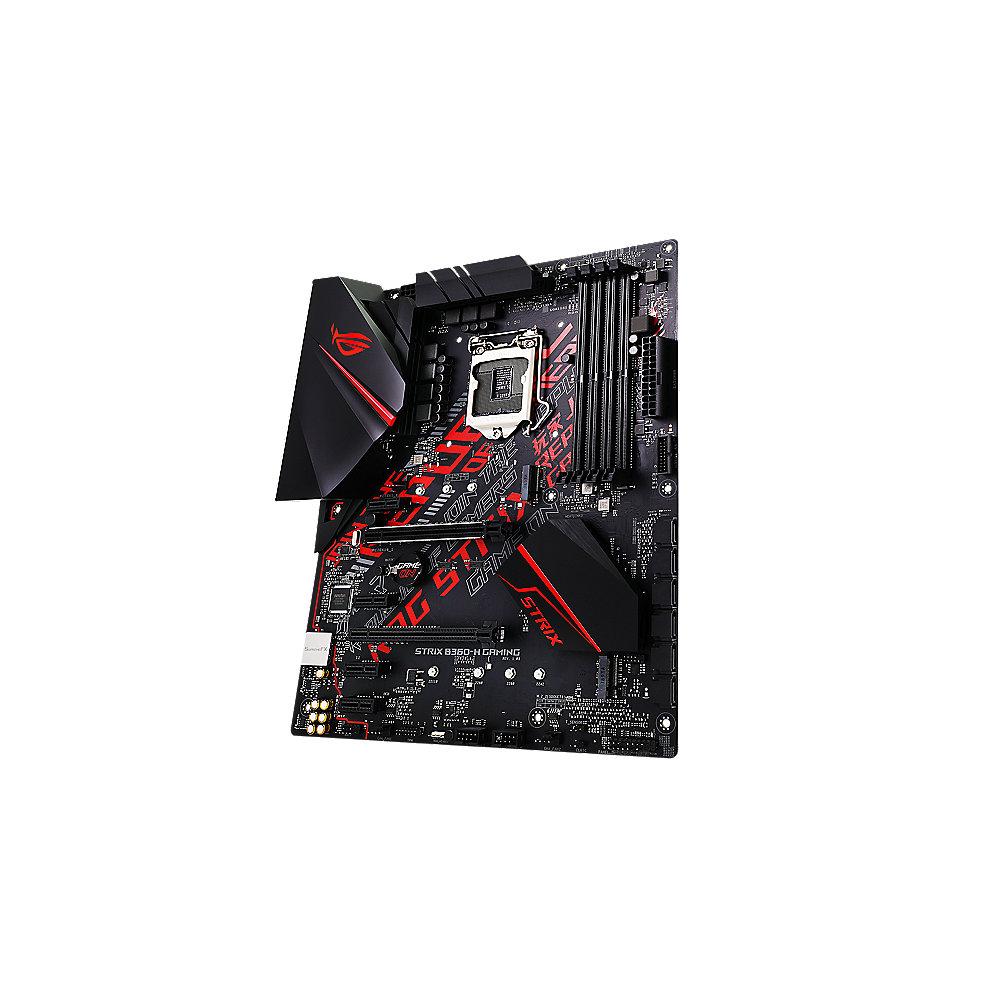

ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 Inhalt der Anleitung für ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1
Die Bedienungsanleitung zu ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel B360 ATX-Gaming-Mainboard mit Aura-Sync-RGB-LED-Beleuchtung, vorinstallierter Anschlussblende, dualem M.2, SATA mit 6Gbit/s, USB 3.1 Gen 2, HDMI und DVI.

Features:

  • LGA1151-Sockel: Bereit für Intel®-Core™-Desktop-Prozessoren der 8. Generation.

  • Aura Sync RGB: Synchronisiere die LED-Beleuchtung mit einem breiten Spektrum kompatibler PC-Hardware, inklusive RGB-Leuchtstreifen.

  • Einfacher PC-Selbstbau: Eine vorinstallierte Anschlussblende, ASUS SafeSlot und Premium-Komponenten sorgen für maximale Langlebigkeit.

  • Fortschrittliche Kühlung: Automatisierte, systemweite Tuning- und Kühlungsprofile, die genau auf Dein System zugeschnitten sind.

ROG Strix - Bietet mehr

Designen, zusammenbauen, optimieren und Deinen Style präsentieren – ROG Strix begleitet Dich auf jedem Schritt Deiner Reise.

Cyber Outlook

Die markanten, schmalen Kerben, die sich über den ROG-Strix-Kühler ziehen, sind jetzt mit einem futuristischen Cyber-Textmuster verziert. Auf diese Weise verschmelzen verschiedene Gaming-Kulturen, um eine einzigartige Identität für die aktuelle Generation zu erschaffen. Aber Style ist nicht alles: Die brandneuen ROG-Strix-Mainboards bieten eine hervorragende Verarbeitungsqualität und verfügen über einen hochwertigen Premium-Metallkühler als besonderes Highlight.

Die Gegner in den Schatten stellen

Mit ihrer hervorragenden Leistung und unvergleichlichen Optik stellen die ROG-Strix-Mainboards die Konkurrenz in den Schatten. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl praktischer Voreinstellungen, sowohl für die integrierten RGB-LEDs als auch für LED-RGB-Strips, die mit dem RGB-Anschluss auf dem Mainboard verbunden werden. Zusätzlich können alle LEDs mit den Geräten der ständig wachsenden Produktpalette von Aura-Sync-fähiger ASUS-Hardware synchronisiert werden.

Für jede Herausforderung bereit

ROG-Strix-Mainboards sind ideal, um die Details Deines Gaming-Systems noch mehr herauszuarbeiten. Spezielle 3D-Befestigungslöcher machen die Installation von 3D-gedruckten Teilen zum Kinderspiel, da hierbei die gleichen Schrauben verwendet werden, die auch bei M.2-Laufwerken und gewöhnlichen Mainboard-Montagelöchern zum Einsatz kommen. Wir bieten sogar eine kostenlose Design-Datei an, damit Du die Identität Deines Gaming-Systems mit dem beeindruckenden Style und der Farbgebung von ROG-Strix in Einklang bringen kannst.

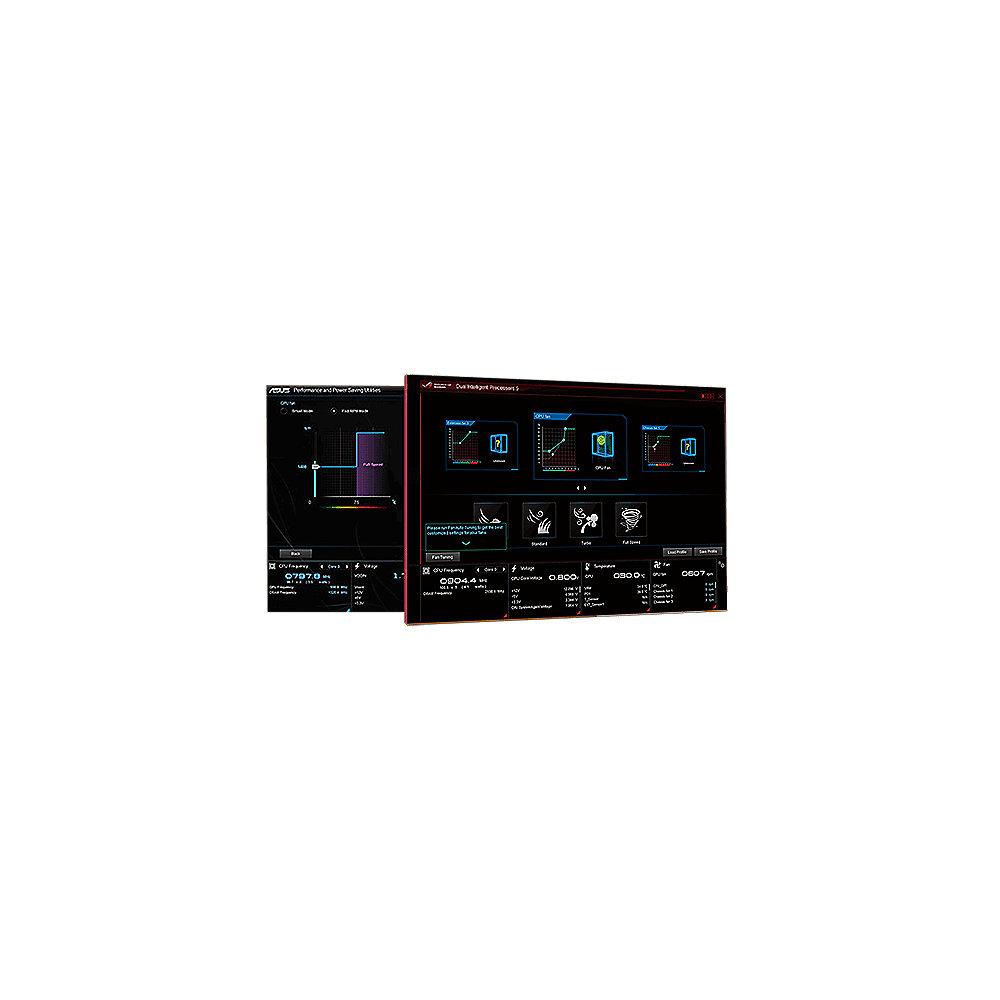

Fan Xpert 4

Die ROG-Strix-Mainboards bieten eine umfassende Kontrolle über Lüfter, Wasserpumpen und sogar All-in-One(AIO)-Wasserkühler. Entweder über Fan Xpert 4 oder unser von den Medien ausgezeichnetes UEFI. Egal ob das System mit Luft oder Wasser gekühlt wird, der Auto-Tuning-Modus konfiguriert alle Parameter auf intelligente Weise und mit einem einzigen Mausklick. Zusätzlich ist ein Extreme-Quiet-Modus vorhanden, der alle Lüftergeschwindigkeiten unter das standardmäßig eingestellte Minimum reduziert – damit Dein System bei leichten Aufgaben flüsterleise bleibt.

EPU

Die Energy-Processing-Unit (EPU) sorgt für Systemweite Energieeinsparungen, indem sie automatisch die Leistungsaufnahme optimiert und die eingesparte Energie mit dem Away-Modus maximiert – einer intelligenten Einstellung, die durch Abschaltung der E/A-Controller ein extrem energiesparendes Szenario erstellt.

Digitale Spannungsregelung

Das Digi Spannungsregler-Modul (VRM) bietet eine Echtzeitkontrolle für Spannungsabfälle, Frequenzwechsel und Energieeffizienz-Einstellungen, mit der Du die CPU-Spannungsregelung für ultimative Stabilität und Performance optimieren kannst.

Zwei PCIe 3.0 M.2

Das ROG Strix B360-H Gaming verfügt über zwei M.2-Steckplätze. Ein Steckplatz unterstützt sowohl den SATA- und PCIe-3.0-x2-Modus, der andere Steckplatz unterstützt PCIe 3.0 x4 für NVMe. Zusammen bieten sie die derzeit schnellste und flexibelste M.2-Schnittstelle.

Verbesserte DDR4-Stabilität

ASUS OptiMem bewahrt die Integrität des Speichersignals, indem es die Leiterbahnen und Durchkontaktierungen auf die optimale PCB-Schicht führt. Die ASUS-T-Topologie-Layout sorgt zusätzlich für eine zeitlich abgestimmte Signalübertragung, indem die Leiterbahnlänge zwischen den Speicherplätzen gleichmäßig angepasst wird.

Perfekt geeignet für Selbstbau-Systeme

Das benutzerfreundliche Design vereinfacht den PC-Selbstbau durch eine einfachere Installation, garantierte Kompatibilität sowie umfassenden Schutz für Dich und Dein Gaming-System:

  • Vorinstallierte E/A Abdeckung

  • SafeSlot

  • ESD Guards

  • Q-SLOT

  • Q-DIMM

  • Q-LED

  • DIGI VRM

  • Überstromschutz für den Arbeitsspeicher

  • Extrem langlebige Komponenten

Sonic Studio III

Sonic Studio unterstützt HRTF-basierten (Head-Related Transfer Function*), virtuellen Surround-Sound für VR-Headsets und erschafft eine immersive Klanglandschaft, die Dich noch tiefer in die Action eintauchen lässt. Die intuitive Sonic-Studio-Benutzeroberfläche bietet zudem eine Reihe von Equalizer-Optionen und vorgefertigten Einstellungen, mit denen die Akustik perfekt an den persönlichen Geschmack oder die Charakteristiken des Headsets angepasst werden kann

Sonic Radar III

Das neue Sonic Radar III ist eine hochentwickelte Audio-Engine, die Geräusche genauer als je zuvor verarbeitet – damit Du immer genau weißt, was um Dich herum passiert. Sonic Radar enthält jetzt auch einen Bildschirmpfeil, mit dem Du jederzeit die Position Deiner Gegner bestimmten kannst! Der Spieler kann erkennen, aus welcher Richtung die wichtigen In-Game-Sounds kommen und damit seine Fähigkeit zur Gegner-Ortung verbessern.

Supreme FX

Immersiver Klang mit der SupremeFX-Audiotechnologie von ROG Strix. Die SupremeFX-Audiolösung nutzt den S1220A-Codec und wurde für einen flachen Frequenzgang sowie eine neutrale, detaillierte Klangsignatur entwickelt. Die beiden zusätzlichen OP-Verstärker für den Frontpanel-Kopfhörerausgang garantieren eine ausreichende Spannungs- und Stromversorgung, damit die Kopfhörer ihr volles Potenzial entfalten können.

LANGuard

LANGuard bedeutet sicherere, zuverlässigere Verbindungen für Deine Kämpfe! Die verbesserte Technologie zur Signalkopplung sowie hochwertige SMD-Kondensatoren gewährleisten beim ROG Strix H370-F Gaming eine zuverlässigere Netzwerkverbindung und einen höheren Datendurchsatz. Die speziell geschützten Komponenten (ESD Guards) bieten darüber hinaus eine 1,9-fach größere Toleranz gegenüber elektrostatischen Entladungen und einen 2,5-mal höheren Schutz gegenüber Spannungsspitzen (bis zu 15KV)!

GameFirst IV

GameFirst IV optimiert den Datenverkehr im Netzwerk und sorgt für schnelleres Online-Gaming ohne Lags. Mit der neuen Multi-Gate-Teaming-Technologie werden alle Deine Netzwerke zusammengeschaltet, um eine gigantische Bandbreite zu erschaffen und ein extrem flüssiges Gameplay zu ermöglichen Darüber hinaus kannst Du den neuen Intelligent-Modus erleben, welcher automatisch eine Datenbank kompiliert, indem er die Daten einer neuen Anwendung analysiert, um zu gewährleisten, dass jedes Spiel für die beste Performance optimiert ist.

ROG Clone Drive

Das neu entwickelte ROG Clone Drive ist eine smarte, bequeme Softwarelösung zum schnellen und effizienten Klonen von Festplatten oder SSDs. Clone Drive ist so leistungsfähig, dass es einen Datenträger auf zwei Ziellaufwerke gleichzeitig kopieren oder ein blitzschnelles Abbild jeder beliebigen Datei auf der Festplatte erstellen kann.

Intel®-B360-Chipsatz

Der Intel® B360 ist ein Einzel-Chipsatz-Design und unterstützt die Intel®-Core™-Prozessoren der 8. Generation für den Sockel LGA1151. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite und Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der B360 Chipsatz maximal vier USB-3.1-Gen-2- und zwei USB-3.1-Gen-1-Anschlüsse, sechs SATA-Schnittstellen mit 6Gbit/s sowie M.2-Steckplätze mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Der Intel B360 verfügt zudem über eine Integrierte Grafiklösung für Performance auf dem neuesten Stand.

Bereit für die Intel®-Core-Prozessoren der 8. Generation für den Sockel LGA1151

Dieses Mainboard unterstützt Intel®-Core™-Prozessoren der 8. Generation für den LGA1151-Sockel. Integrierte Grafik-, Speicher- und PCI Express®-Controller unterstützen die Onboard-Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI-Express-3.0/2.0-Lanes für eine überragende Performance.

Unsere Meinung

ROG Strix - Bietet mehr





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS ROG STRIX B360-H GAMING ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8. Generation)

Chipsatz

Intel B360

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher DDR4-2133/2400/2666 MHz

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI mit max. Auflösung 4096 x 2160 @ 24 Hz

DVI-D mit max. Auflösung 1920 x 1200 @ 60 Hz

Unterstützt AMD 2-Way CrossFireX Technology

Steckplätze

8th Generation Intel® Core™ Processor

1 x PCIe 3.0/2.0 x16 (x16 mode)

Intel® B360 Chipset

1 x PCIe 3.0/2.0 x16 (x4 mode)

4 x PCIe 3.0/2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen

2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen

6 x SATA 6Gb/s-Schnittstellen

1 x AAFP connector

1 x Prozessorlüfteranschluss (1 x 4 -pin)

2 x Gehäuselüfteranschlüsse (2 x 4 -pin)

1 x Aura RGB Strip Header

1 x 24-Pin EATX Netzanschluss

1 x 8-Pin ATX 12V Netzanschluss

1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 X2 mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

1 x TPM connector(s)

1 x CPU OPT Fan connector(s) (1 x 4 -pin)

1 x AIO_PUMP connector

1 x Clear BIOS-Taste

1 x System panel connector

1 x Thermal sensor connector

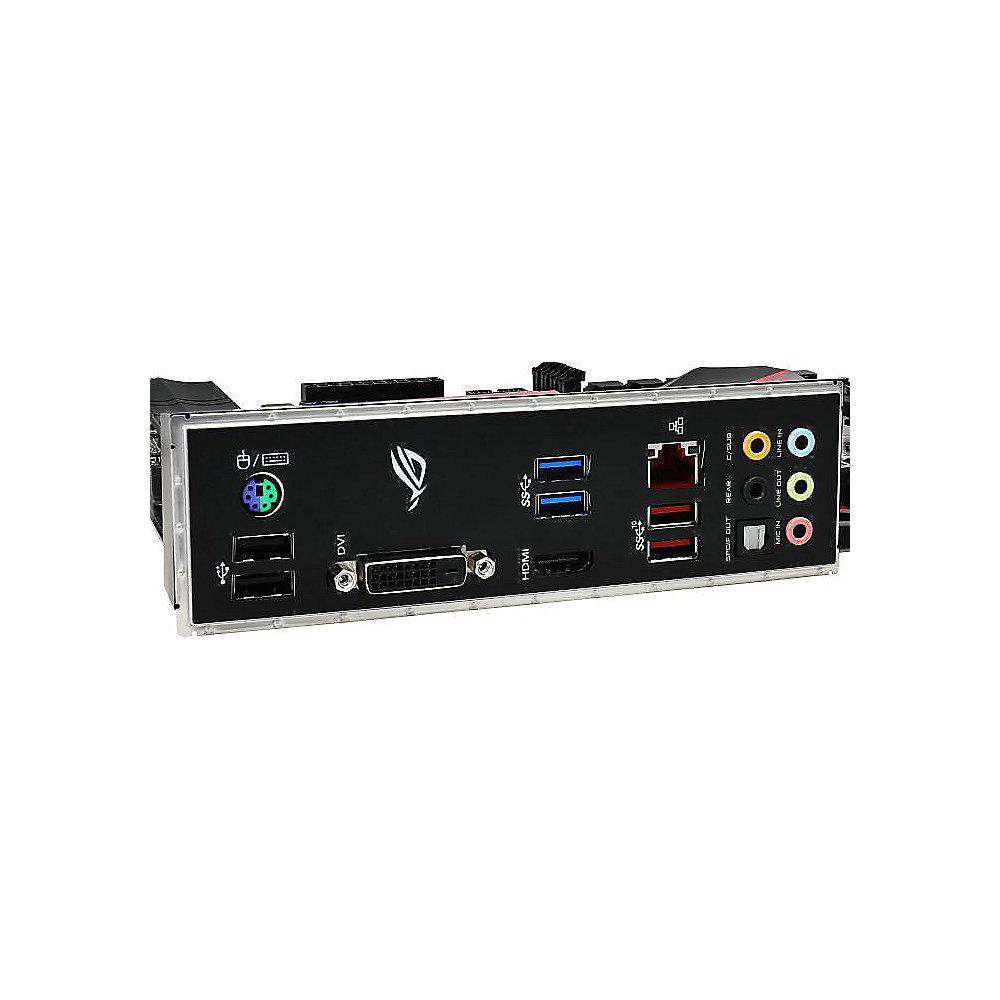

Externe Anschlüsse:

1 x PS/2 Tastatur/Maus Combo-Schnittstelle

1 x DVI

1 x HDMI

1 x LAN (RJ45) Schnittstelle

1 x S/PDIF-Ausgang (optisch)

5 x Audio-Anschlüsse

2 x USB 3.1 Gen 2 (red)Type-A,

2 x USB 3.1 Gen 1 (blau) ,

2 x USB 2.0

Netzwerk/ Kommunikation

1x Intel® I219V, Anti-surge LANGuard, ROG GameFirst Technology

Sound

SupremeFX 1220 8-Channel High Definition Audio CODEC

Besonderheiten

Übertaktung

  • ROG RAMCache II

  • ROG CPU-Z

  • ROG CloneDrive

  • Overwolf

  • GameFirst IV

Fan Xpert4

Gamer's Guardian

AURA :

  • Aura Lighting Control

  • Aura RGB Strip Headers

  • Aura Lighting Effects Synchronization with compatible ASUS ROG devices

ASUS Exclusive Features :

  • AI Suite 3

  • Ai Charger

ASUS EZ DIY :

  • ASUS CrashFree BIOS 3

  • ASUS EZ Flash 3

ASUS Q-Design :

  • ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)

  • ASUS Q-Slot

  • ASUS Q-DIMM

Unterstützte Betrienssysteme

Windows 10

Lieferumfang

Handbuch

4 x SATA 6Gb/s-Kabel

2 x M.2 Screw Package

1 x Supporting DVD

1 x ROG Strix stickers

1 x Cable ties pack(s)

1 x ROG Door Hanger(s)

1 x Extension Cable for RGB strips (80 cm)

Herstellergarantie

3 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
