ASUS ROG MAXIMUS XI Code Z390

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

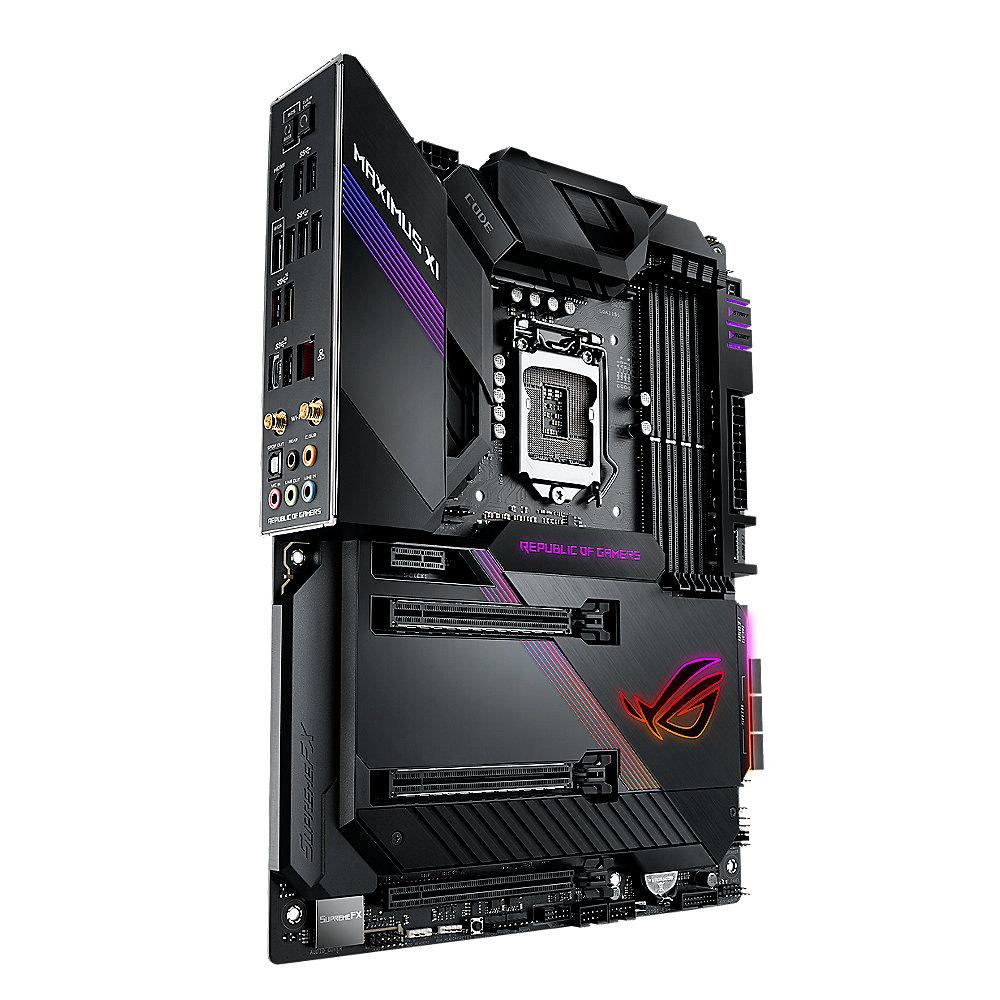

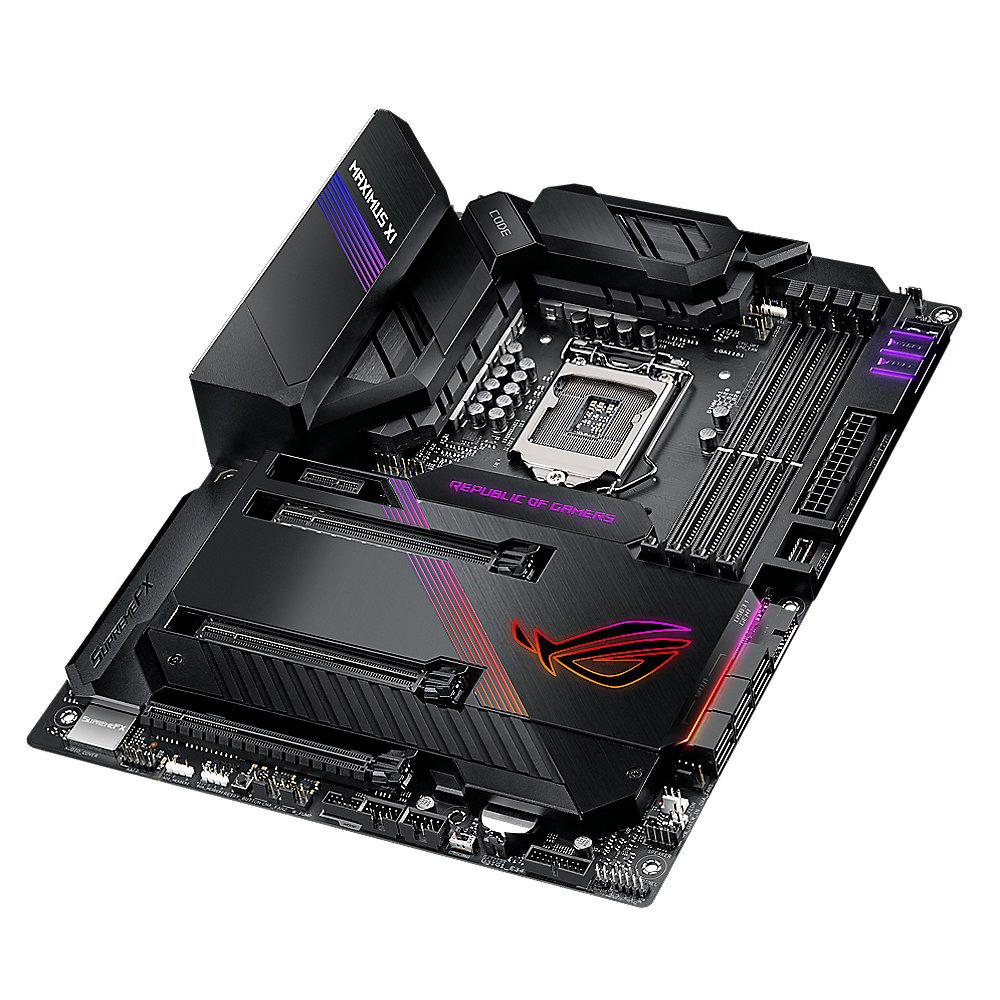

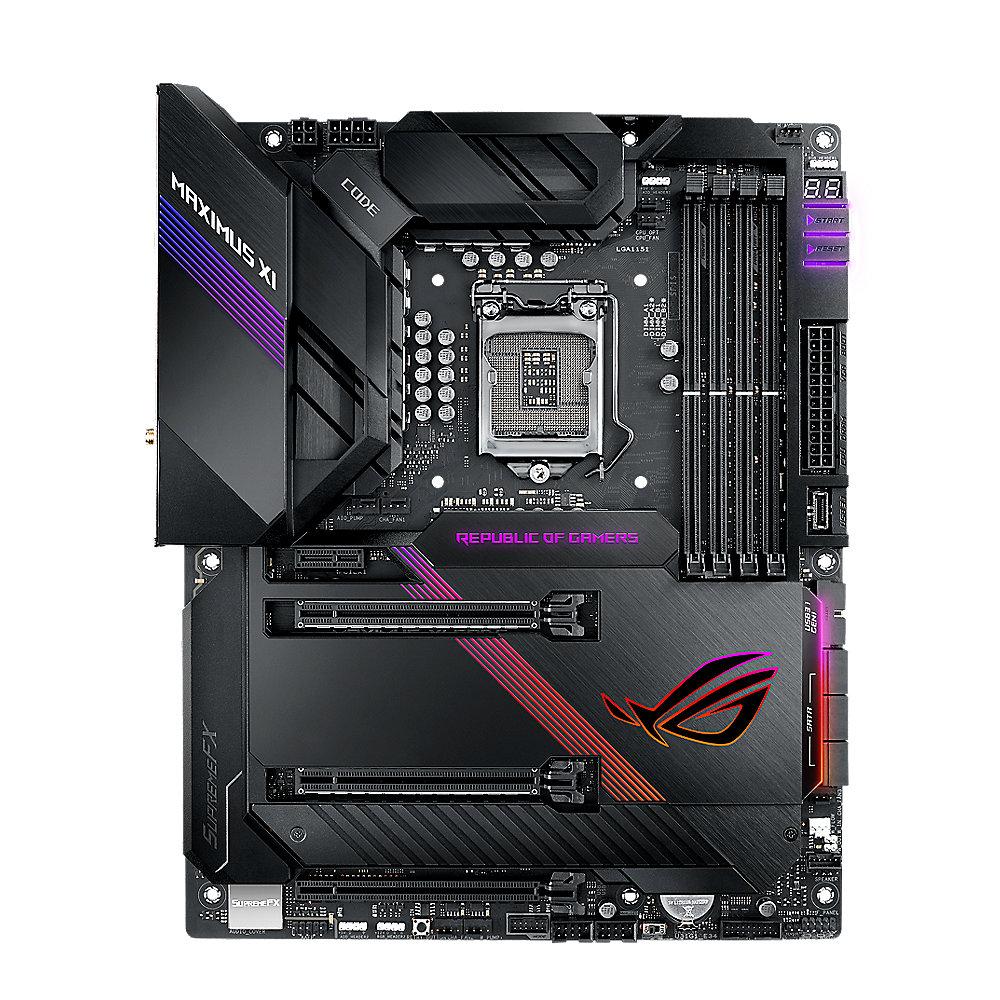

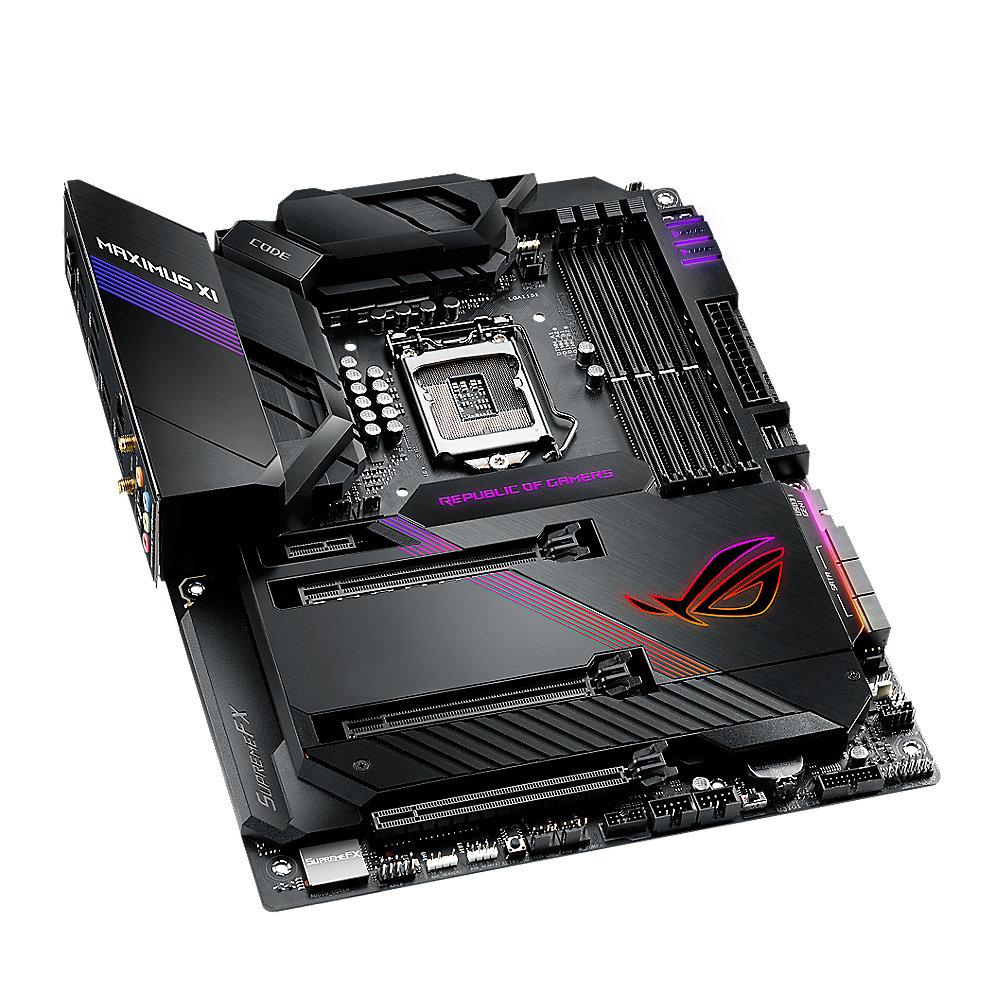

Bedienungsanleitung für ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT

Klicken Sie um das Bild zu vergrößern
ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT Inhalt der Anleitung für ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT
Die Bedienungsanleitung zu ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel Z390 ATX-Gaming-Mainboard mit M.2-Kühler, Aura-Sync-RGB-LED, DDR4 4400MHz, 802.11ac-WLAN, dualem M.2, SATA 6Gbit/s und USB 3.1 Gen 2

Features:

  • LGA1151-Sockel für Intel®-Core-Desktop-Prozessoren der 9./8. Generation

  • ROG-Ökosystem: ASUS-exklusive Aura-Sync-RGB-Beleuchtung, inklusive Anschlüsse für Standard- und adressierbare RGB-Leuchtstreifen.

  • Perfektionierte Kühlung mit dedizierten Wasserkühlungsbereichen, M.2-Kühler und verschiedenen Lüftersteuerungen

  • Intel Gigabit-Netzwerk, LANGuard, 2x2 802.11ac WLAN, Dual M.2, USB 3.1 Gen 2 Typ-A und Typ-C™-Schnittstellen.

  • Umfangreiche Übertaktungsmöglichkeiten mit einer intuitiven Übertaktungsmöglichkeit per Mausklick und erweiterten Optionen im BIOS

  • SupremeFX und Sonic Studio III – Hi-Fi-Klang der dich tief in die Action eintauchen lässt.

  • ROG Armor, eine vorinstallierte E/A-Abdeckung und durchgängig verbaute Premium-Komponenten.

Der Code

Inspiriert vom reichhaltigen Erbe, das die Republic of Gamers mit der Welt des Gaming verbindet, vereint das ROG Maximus XI Code die beste ROG-Technologie in einer zurückhaltenden Form. Dabei bietet es alle Erweiterungs- und Personalisierungsmöglichkeiten, die du brauchst, um einen unverwechselbaren Custom-PC zu erschaffen.

Zum Übertakten entwickelt

Standardmäßig werden alle wichtigen Busfrequenzen der Coffee-Lake-Prozessoren vom gleichen Referenztakt abgeleitet. Dies schränkt die Steuerungsfähigkeit und Flexibilität ein, die erforderlich ist, um das volle Übertaktungspotenzial der Plattform auszuschöpfen. Das ROG Maximus XI Code verfügt über einen speziellen Onboard-Taktgeber, der dynamische Referenztakte für die CPU-Kerne und die wichtigsten Subdomains liefert – damit du auch das letzte MHz aus dem System herausholen kannst.

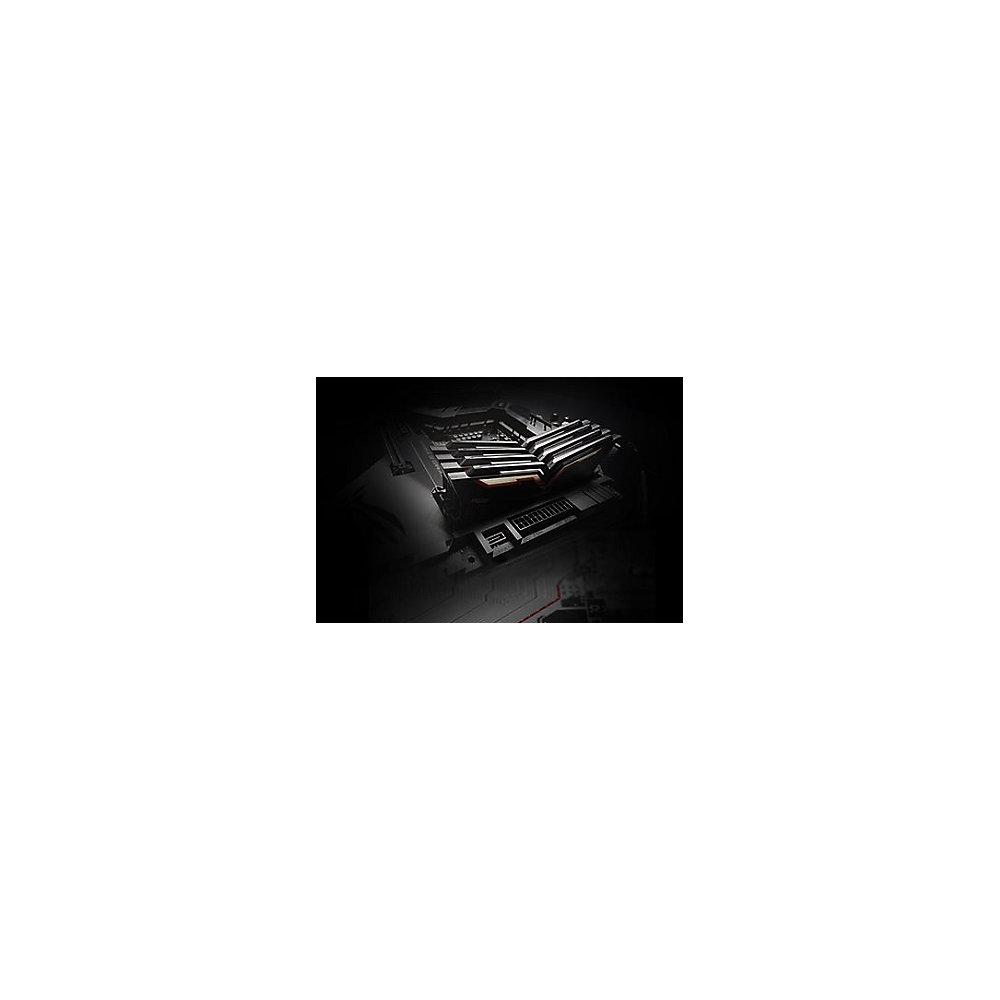

DDR4 4400MHZ

Egal, ob es dir um hohe Speicherfrequenzen geht oder um Timings für die niedrigste Latenz, das ROG Maximus XI Code bietet dir alle notwendigen Werkzeuge, um das Potential der Coffee-Lake-Architektur auszuschöpfen. Sorgfältig optimierte Leiterbahnen erhalten die Signalintegrität, während die bewährte ROG-Firmware die notwendigen Optimierungen bietet, um eine optimale Stabilität bei maximaler Speicherleistung zu garantieren. Nutze ein High-Density-Speicherkit für anspruchsvolle Multitasking-Aufgaben oder stelle ein spezialisiertes Setup zusammen, das dir die Bandbreite für deine Lieblingsspiele und -anwendungen liefert. Ganz gleich wie du dich entscheidest – das Code macht alles mit.

OptiMem II

Um den neuesten Intel-Prozessoren einen uneingeschränkten Zugriff auf die Speicherbandbreite zu ermöglichen, wurde die Anordnung der Leiterbahnen von Grund auf neu konzipiert. Unsere OptiMem-II-Technologie bildet genaue Zuordnungen zwischen den Speichersignalpfaden und den verschiedenen Schichten des Mainboard-PCBs, um Durchkontaktierungen zu reduzieren und zusätzliche Abschirmbereiche zu schaffen, die das Auftreten von Interferenzen deutlich reduzieren. Und um den Übertaktungsspielraum für komplett bestückte Speicherkonfigurationen zu verbessern, haben wir ein hochgradig individuelles T-Topologie-Layout eingesetzt, das für eine zeitgenaue Signalgebung sorgt.

Beherrsche deinen PC

Eine schnelle, intuitive Bedienung ist entscheidend für eine effektive Nutzung des PCs. Deshalb haben wir das ROG Maximus XI Code um einfache, flexible Tools erweitert, mit denen du praktisch jeden Bereich des Systems optimieren kannst. Profitiere von intelligentem automatisiertem Tuning mit der 5-Fach-Optimierungstechnologie oder tauche tief in das berühmte ROG UEFI BIOS ein, um manuell die volle Kontrolle zu übernehmen. Das Code ermöglicht die Feinabstimmung von Sound bis Speicher und macht die Beschleunigung der einzelnen Systembereiche zum Kinderspiel.

TPU-Informationen

Die Insight-Funktion der TurboV Processing Unit (TPU) liefert der AI Suite 3 die nötige Intelligenz, um Spannungen automatisch anzupassen, Systemstatistiken zu überwachen und die Übertaktung zu optimieren.

EPU-Steuerung

Die Guidance-Funktion der Energy Processing Unit (EPU) ermöglicht systemweite Energieeffizienz und optimiert automatisch den Verbrauch, um die gesparten Stromkosten zu maximieren.

Fan Xpert 4

Nutze umfassende Kontrollmöglichkeiten über Lüfter, Wasserpumpen und All-in-One(AIO)-Kühler, entweder über Fan Xpert 4 oder unser preisgekröntes UEFI.

Digitale Spannungsregelung

Das Digi Spannungsregler-Modul (VRM) bietet eine Echtzeitkontrolle für Spannungsabfälle, Frequenzwechsel und Energieeffizienz-Einstellungen, mit der du die CPU-Spannungsregelung für ultimative Stabilität und Performance optimieren kannst.

Turbo-App

Die neuesten Intel-Prozessoren bieten eine Tuning-Funktion für jeden einzelnen Prozessorkern. Die ASUS-Core-App nutzt diese Funktion und gibt dir die Möglichkeit, Anwendungen bestimmten Prozessorkernen zuzuordnen. So kannst du die Rechenleistung dort priorisieren, wo sie am meisten benötigt wird.

Armoury-Crate

Das brandneue Armoury-Crate-Portal hält dich mit den neuesten Treibern und BIOS-Versionen auf dem Laufenden. Die einfach zu bedienende Benutzeroberfläche kann so konfiguriert werden, dass sie eine Vielzahl von Informationen anzeigt, darunter Sicherheitsupdates, Bug-Patches, die neuesten ROG-Nachrichten, Spiele-Events und Sonderangebote.

RGB-Beleuchtung in Perfektion

Das Maximus X Codeverfügt über zwei integrierte-5050 RGB-Anschlüsse und zwei adressierbare Schnittstellen. Diese können mit kompatiblen Leuchtstreifen, Lüftern, Kühlern und PC-Gehäusen verbunden werden. So entsteht eine völlig neue Beleuchtungsvielfalt.

Für dich personalisiert

Mit Aura Sync entfesselst du synchronisierte Effekte, die sich vom Mainboard bis zu einem riesigen Ökosystem kompatibler Komponenten erstrecken – das ROG Maximus XI Code eignet sich perfekt für eine Personalisierung ohne Grenzen.

Bereit für die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151

Dieses Mainboard unterstützt die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151 mit integrierten Grafik-, Speicher- und PCI Express-Controllern sowie die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Lanes für mehr Performance.

Intel-Z390-Chipsatz

Der Intel® Z390 ist ein Einzelchipsatz-Design, das den Sockel 1151 für die Intel® Core, Pentium® Gold und Celeron® Prozessoren der 9. und 8.Generation unterstützt. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite, eine größere Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der Chipsatz ein Maximum von sechs USB-3.1-Gen-2- und vier USB-3.1-Gen-1-Anschlüssen sowie M.2-Unterstützung mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Darüber hinaus verfügt der Intel Z390 über eine integrierte Grafiklösung, die dem Nutzer Grafikleistung auf dem neuesten Stand bietet.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS ROG MAXIMUS XI Code Z390 ATX Mainboard 1151v2 HDMI/M.2/USB3.1/WIFI/BT

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3), Pentium Gold und Celeron Prozessoren der 9. und 8.Generation

Chipsatz

Intel Z390 Express

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4400+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

Steckplätze

8th Gen Intel® Core™ Processors

2 x PCIe 3.0 x16 slots (supports x16, x8/x8)

Intel® Z370 Chipset

1 x PCIe 3.0 x16 slot (max. at x4 mode)

1 x PCIe 3.0 x1 slots

Anschlüsse

Interne Anschlüsse:

2 x Aura Addressable Strip Header(s)

2 x Aura RGB Strip Headers

2 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)

6 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s)

1 x CPU OPT Fan connector(s)

1 x Chassis Fan connector(s)

1 x Optional Fan connector(s)

1 x AIO_PUMP connector

1 x H_AMP fan connector

1 x W_PUMP+ connector

1 x 4-pin EATX 12 V Power connector

1 x 24-pin EATX Power connector(s)

1 x 8-pin EATX 12V Power connectors

1 x Front panel audio connector(s) (AAFP)

1 x 5-pin EXT_FAN(Extension Fan) connector

1 x MemOK! II switch(es)

1 x Thermal sensor connector(s)

1 x Node Connector(s)

1 x 5-pin EXT_FAN(Extension Fan) connector

1 x ReTry button

1 x System panel connector

1 x T_Sensor Connector

1 x W_IN header

1 x W_OUT header

1 x W_FLOW header

1 x USB 3.1 Gen 2 front panel connector

2 x USB 3.1 Gen 1 connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)

1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)

1 x Start button

1 x Reset button

1 x Q-Code

Externe Anschlüsse:

1 x HDMI

4 x USB 3.1 Gen 2

6 x USB 3.1 Gen 1 ,

1 x Optical S/PDIF out

1 x Clear CMOS button(s)

1 x USB BIOS Flashback Button(s)

1 x ASUS Wi-Fi Module

5 x Gold-plated audio jacks

Anti-surge LAN (RJ45) port

Netzwerk/ Kommunikation

1x Gigabit-LAN (Intel® I219-V)

Intel® Wireless-AC 9560 Wi-Fi 802.11 b/g/n/ac Bluetooth® 5.0

Sound

ROG SupremeFX S1220 8-Channel High Definition Audio CODEC

Besonderheiten

ROG RGB Armor

ReTry Button

Start Button

Extreme Engine Digi+ :

Extreme Tweaker

ROG Patented Pre-mounted I/O Shield

ROG Exclusive Software

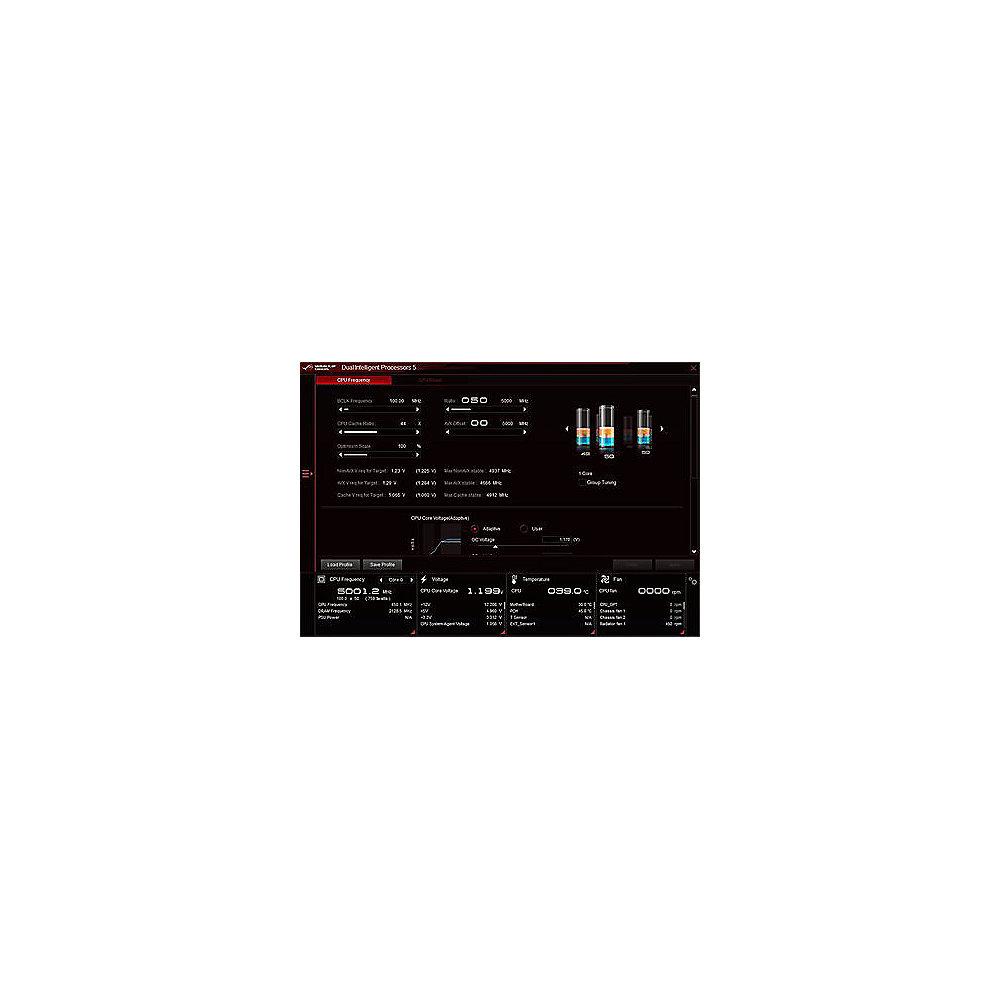

5-Way Optimization by Dual Intelligent Processors 5

AURA :

- Aura Lighting Control

- Aura RGB Strip Headers

- Aura Lighting Effects Synchronization with compatible ASUS ROG devices

- Aura Addressable Strip Header(s)

ASUS Exclusive Features :

- USB BIOS Flashback

- MemOK! II

- AI Suite 3

- Ai Charger

- ASUS CrashFree BIOS 3

- Armoury Crate

- Pre-mounted I/O Shield

- ASUS NODE: hardware control interface

- OptiMem II

- ASUS EZ Flash 3

- ASUS C.P.R.(CPU Parameter Recall)

- BUPDATER

- BIOS Flashback Button

- Clear CMOS Button

- Reset Button

ASUS Q-Design :

Unterstützte Betrienssysteme

Windows 10

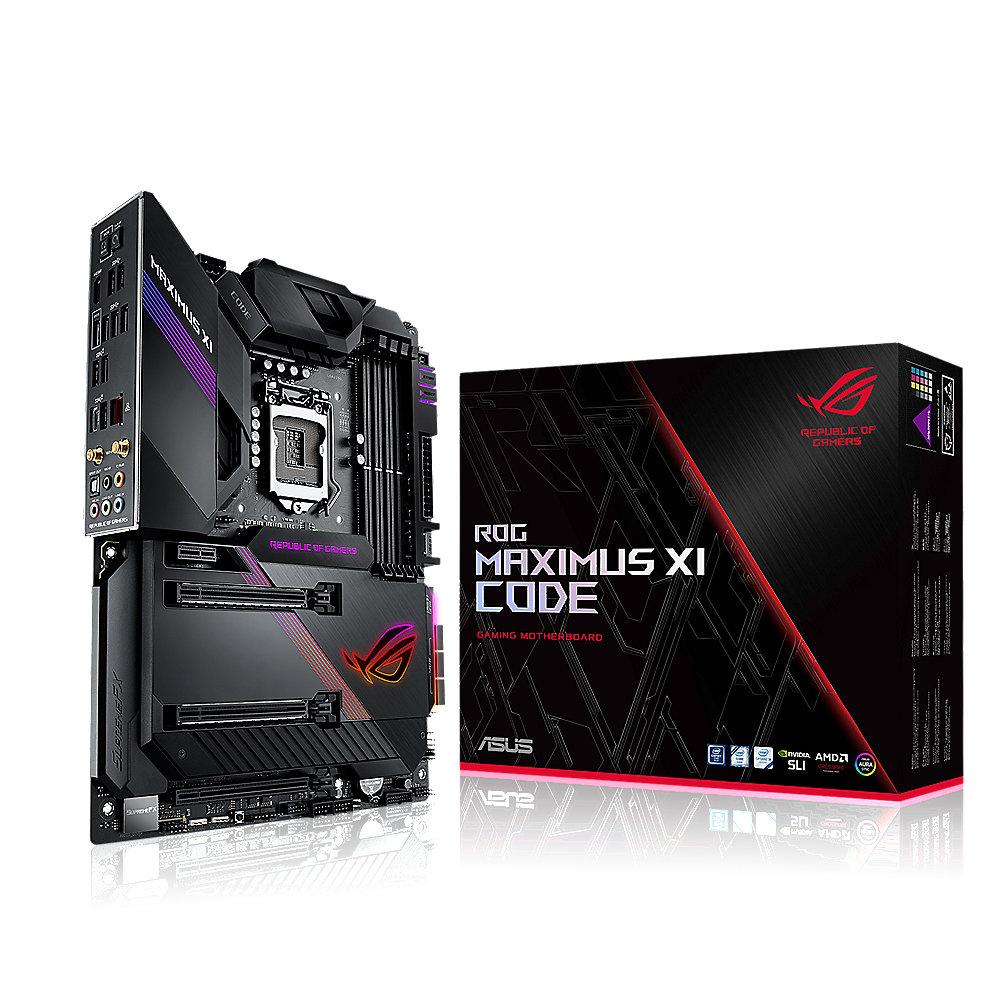

Lieferumfang

Handbuch

1 x ROG logo plate sticker

1 x 2-Way SLI bridge(s)

3 x SATA 6Gb/s cable(s)

1 x M.2 Screw Package

1 x Supporting DVD

1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)

1 x Q-Connector

1 x Extension Cable for RGB strips (80 cm)

1 x Extension cable for Addressable LED

1 x Thermistor cable(s)

1 x ROG coaster(s)

1 x USB 3.1 Gen 1 Header to USB 2.0 adapter cable

1 x ROG Thank you card

Herstellergarantie

3 Jahre
