ASUS ROG MAXIMUS IX APEX Z270

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

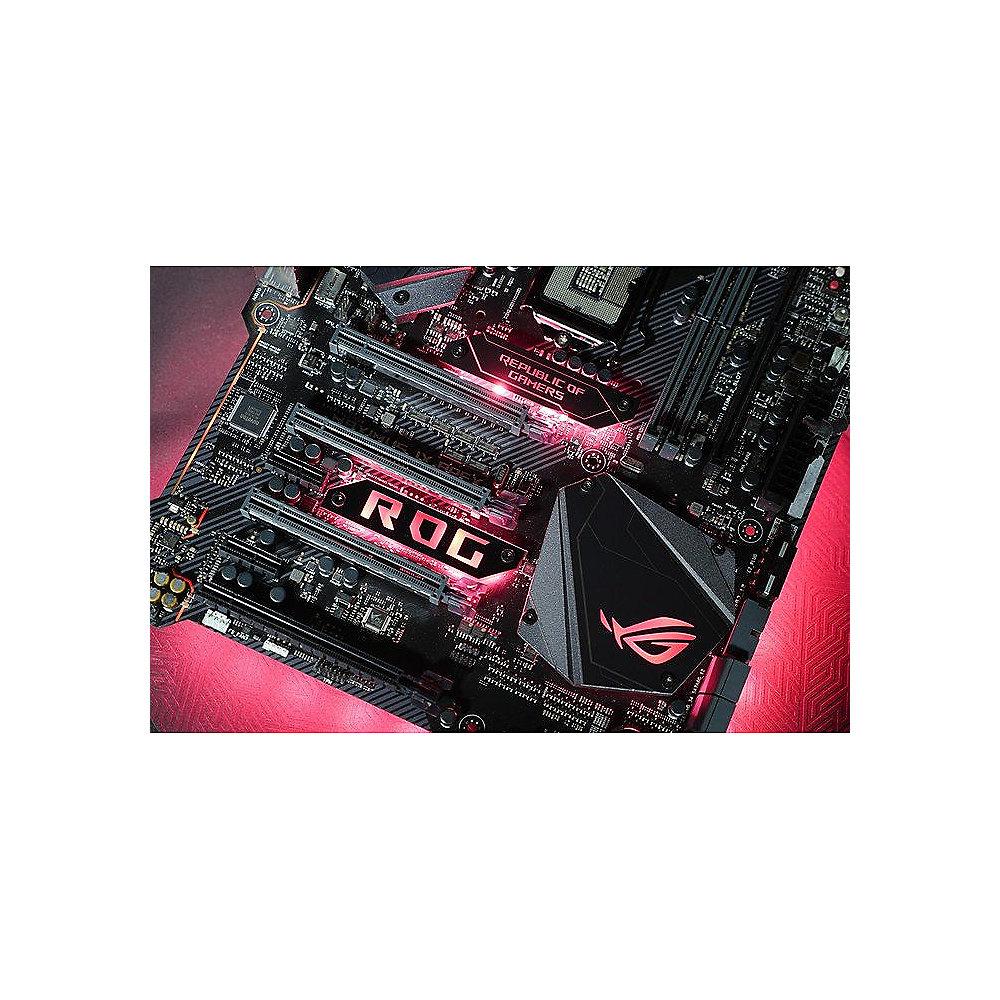

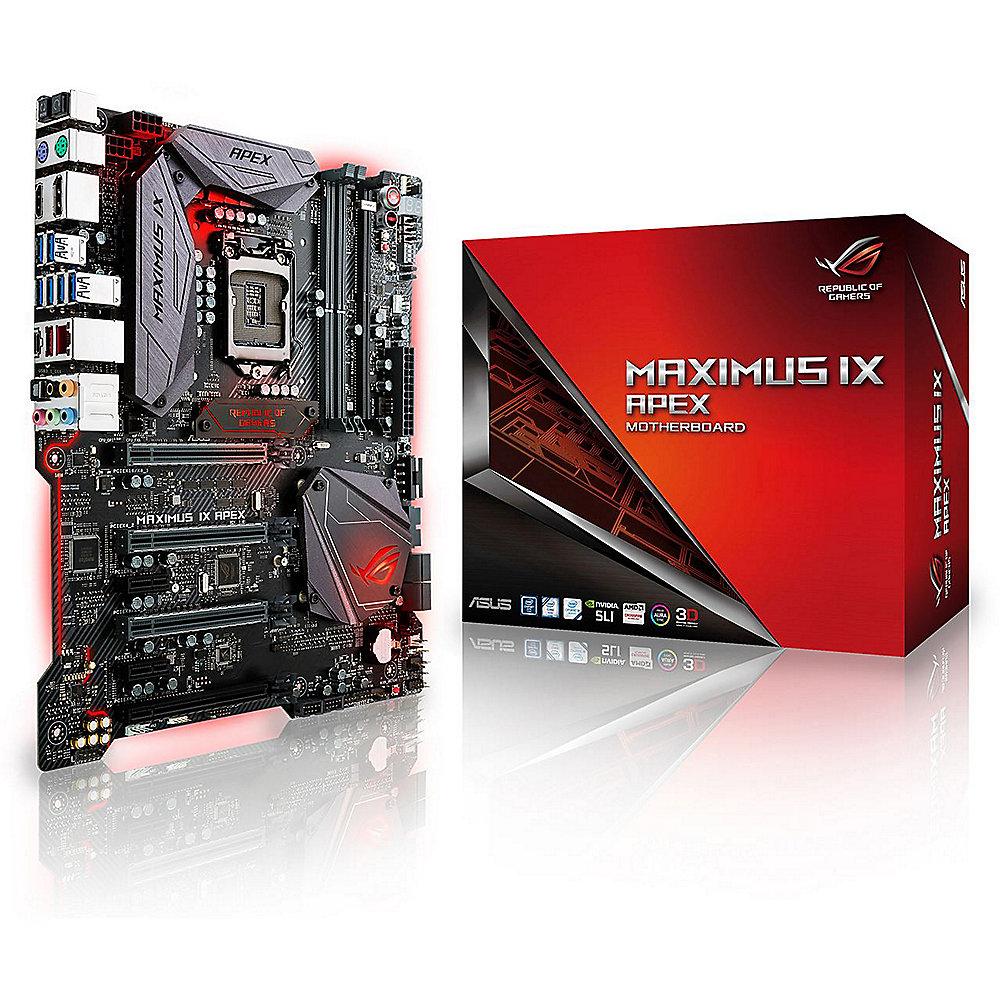

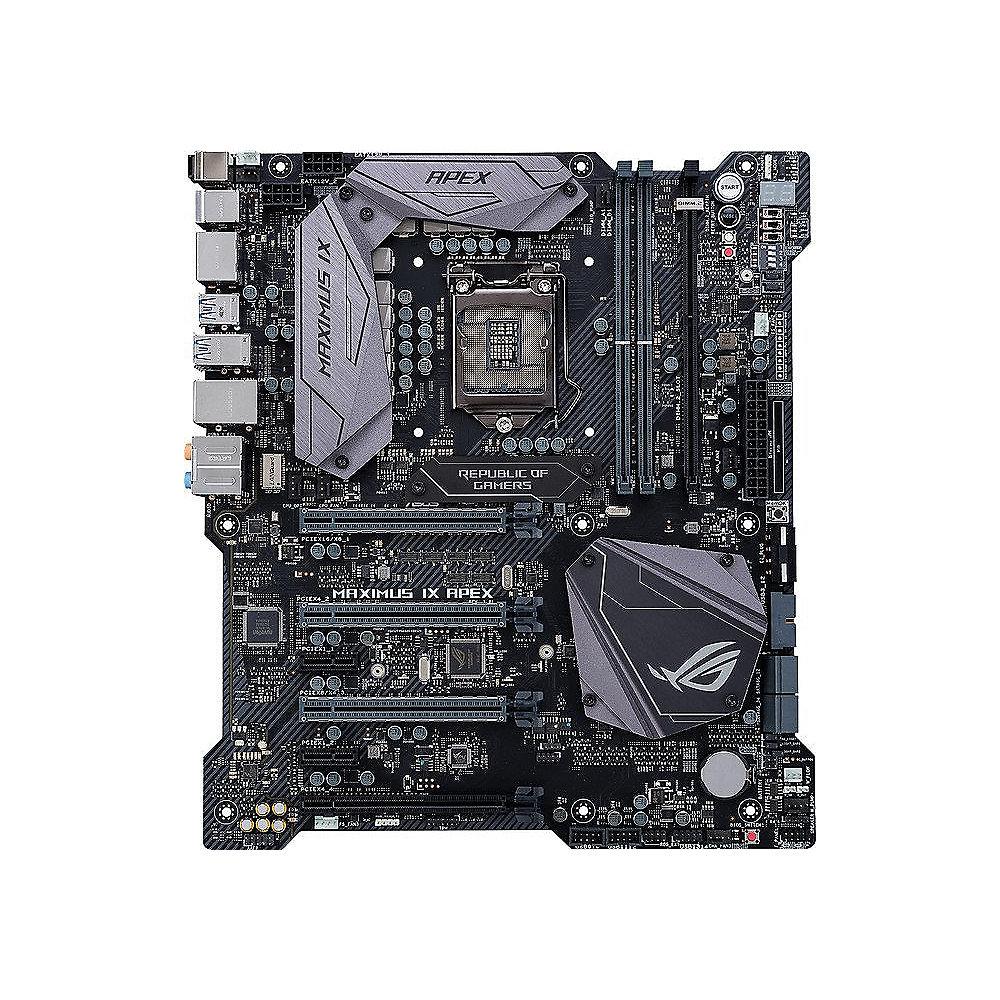

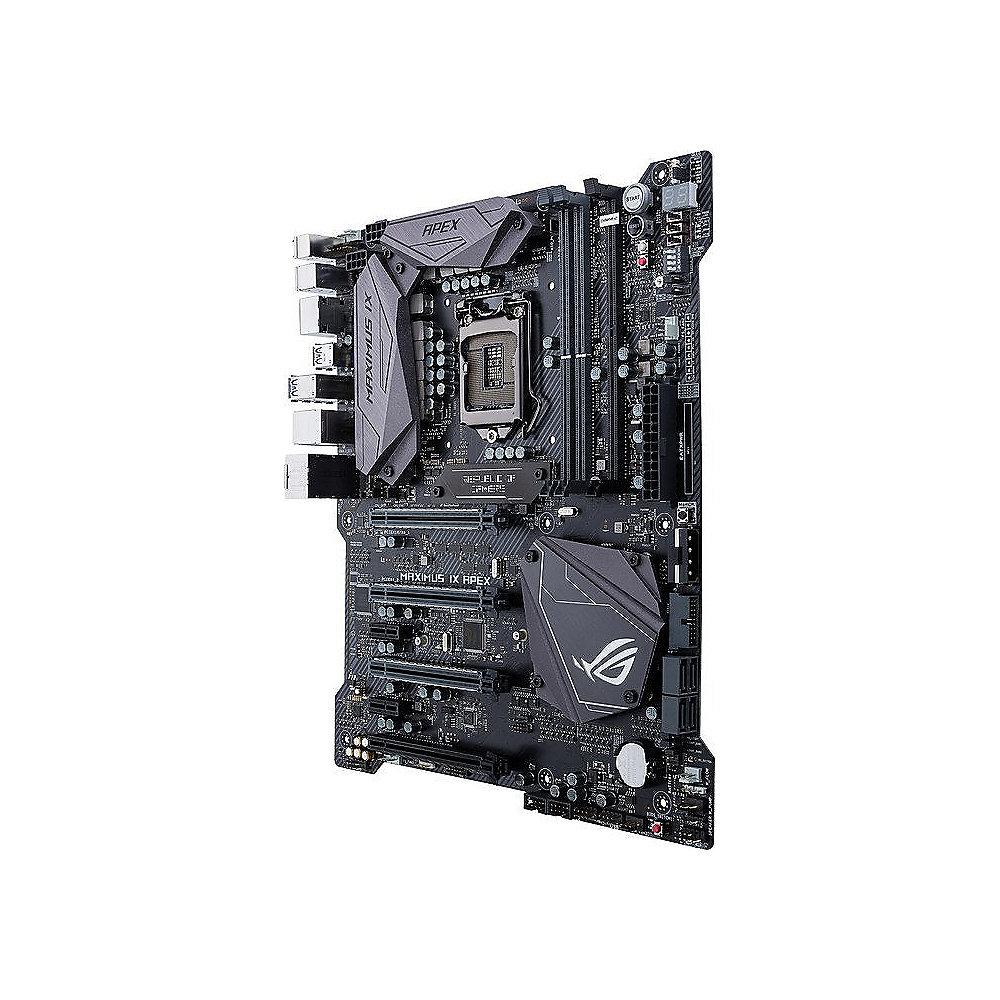

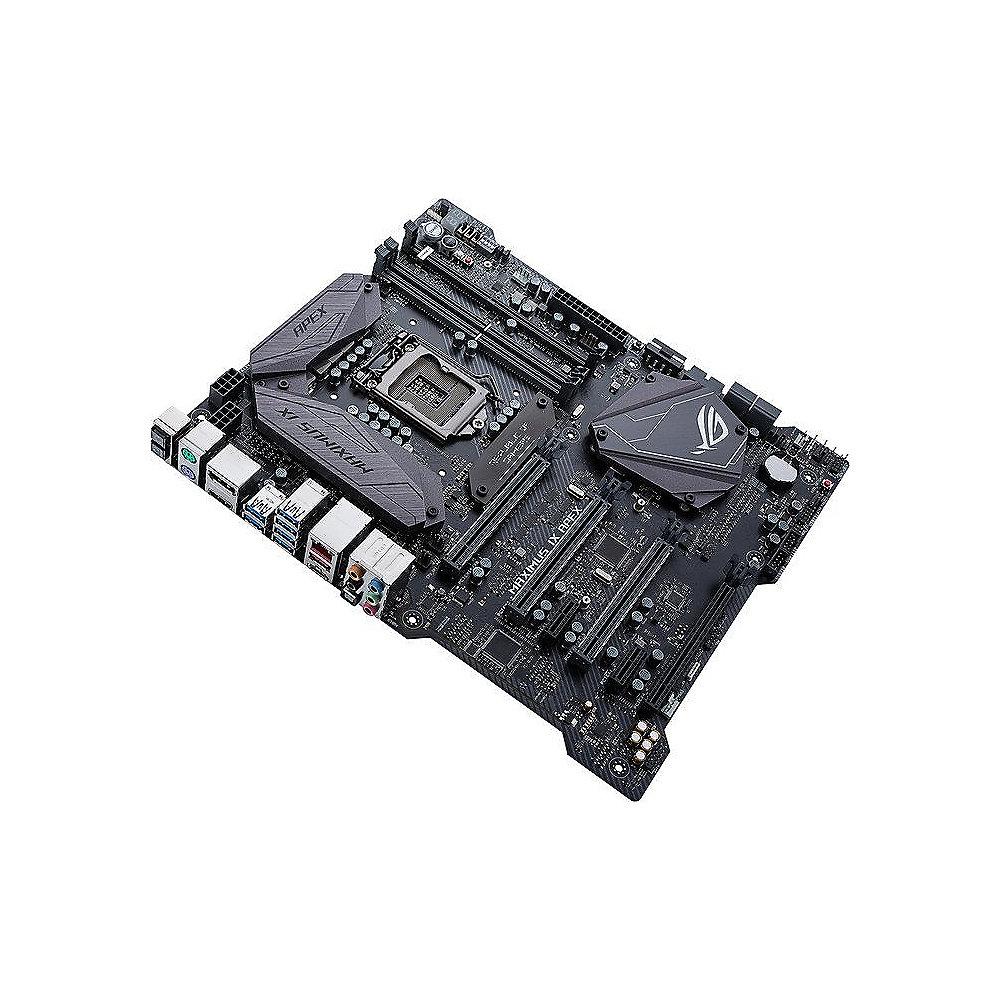

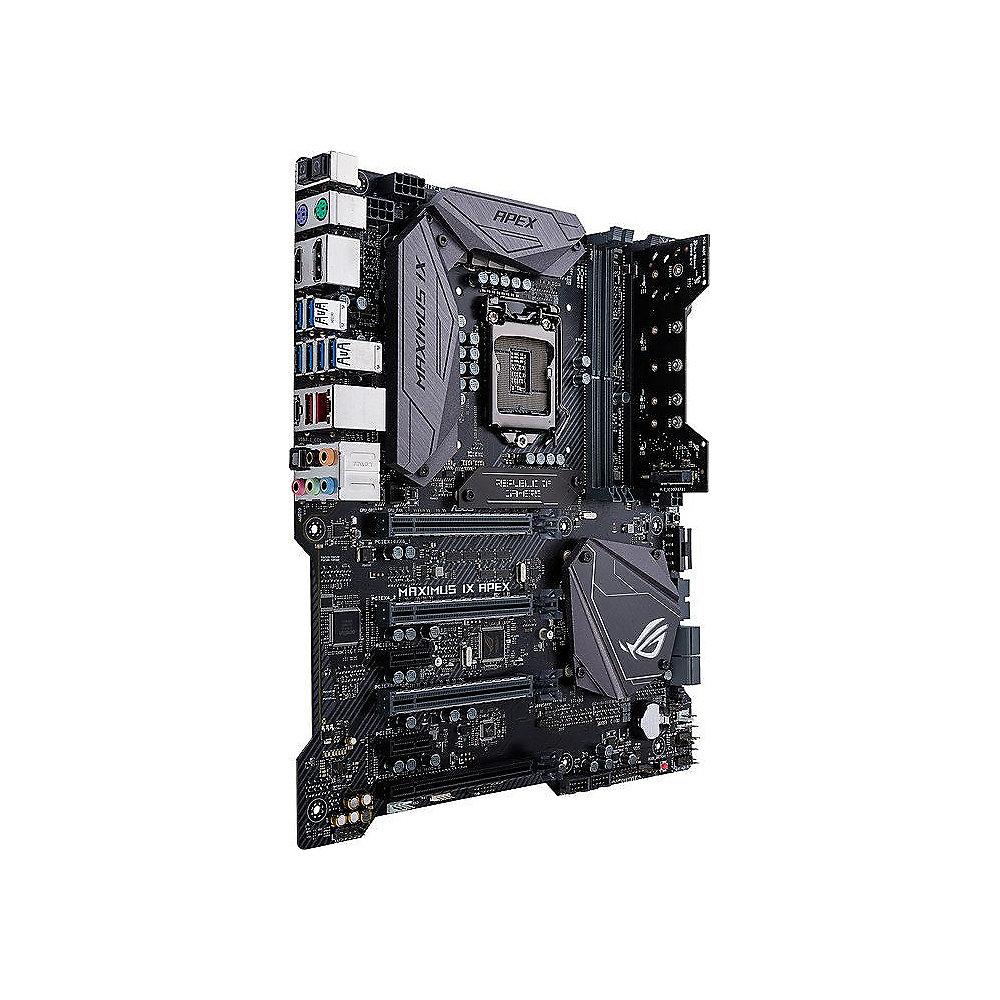

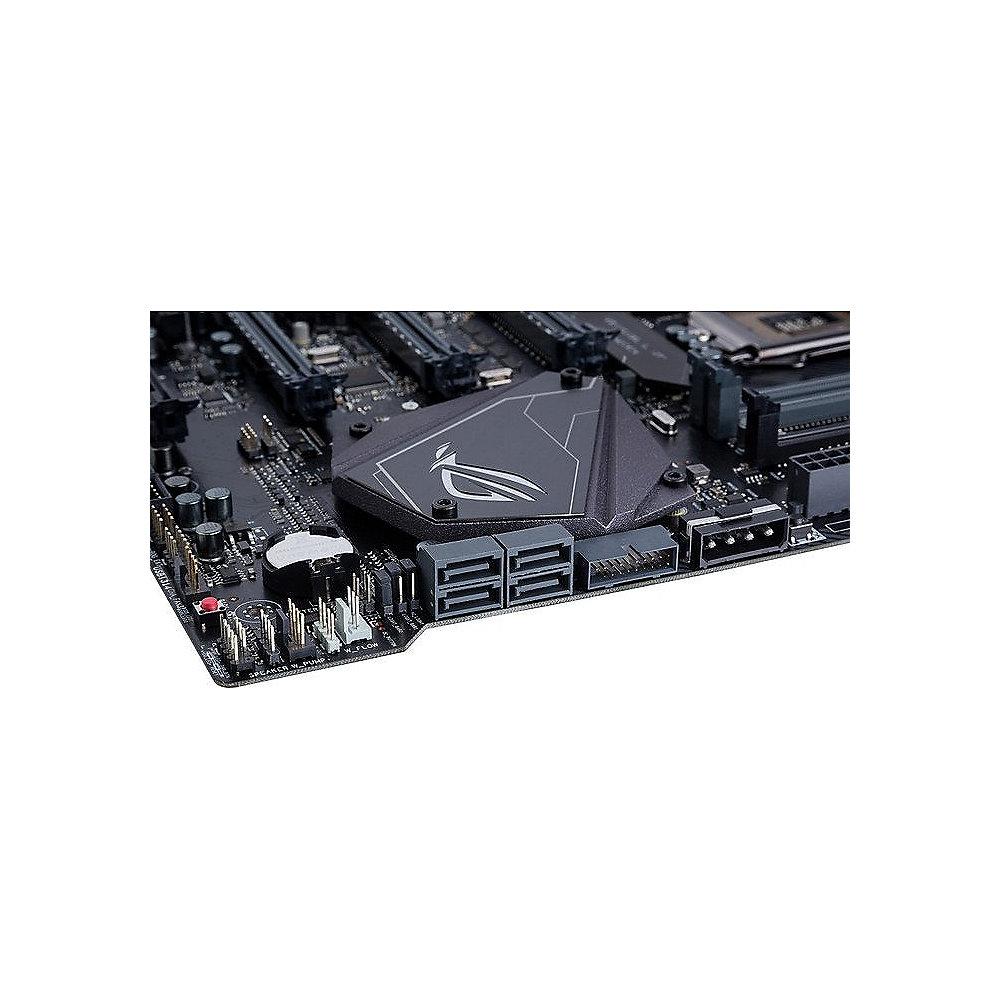

Bedienungsanleitung für ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1

Klicken Sie um das Bild zu vergrößern
ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 Inhalt der Anleitung für ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1
Die Bedienungsanleitung zu ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel® Z270 Express-Chipsatz

Der Intel® Z270 Express-Chipsatz ist eine Einzelchipkonstruktion und unterstützt die sechste und siebte Generation der Intel®-Prozessoren mit Sockel LGA1151 (Core™ i7/i5/i3/Pentium®/Celeron®). Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite und Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der Z270 Chipsatz USB-3.1-Anschlüsse (TYp A C) , 6 SATA-Anschlüsse mit 6 Gbit/s, eine M.2-Schnittstelle mit 32 Gbit/s sowie Unterstützung für PCIe 3.0 für schnellen Datenabruf. Der Intel® Z270 Express-Chipsatz unterstützt ferner integrierte Grafikprozessoren von Intel.

Bereit für die siebte Generation der Intel®-Prozessoren mit Sockel LGA1151 (Core™ i7/i5/i3/Pentium®/Celeron®)

Dieses Mainboard unterstützt die siebte Generation der Intel®-Prozessoren Core i7/i5/i3/Pentium®/Celeron® mit dem Sockel LGA1151 und integrierten Grafik-, Speicher- und PCI-Express-Controllern. Unterstützt werden Onboard-Grafiklösungen (mit eigenem Chipsatz), 2-Kanal-DDR4-Speicher (4 DIMMs) und 24 PCI-Express-3.0-Lanes.

Die Z270-Mainboards von ASUS bieten viele einzigartige Features wie ein besonders benutzerfreundliches UEFI-BIOS, mit dem auch Einsteiger zurechtkommen, hochwertigen Sound, schnelle Netzwerk-Ports und die brandneuen USB-3.1-Ports, die doppelt so schnell sind wie USB 3.0 und mehr als 20 mal so schnell wie USB 2.0. Mit dem neuen ASUS CPU-Installation-Tool gelingt auch Neulingen der Prozessoreinbau einfach und sicher. Dank ASUS 5-Way-Optimization passt sich das System zudem ganz automatisch dem Nutzer an und beschleunigt beispielsweise die CPU beim Spielen, während die Lüfter besonders leise sind, sobald man ein Video anschaut.

  • LGA1151-Sockel für Intel® Coreâ„¢ i7-/ Core i5-/ Core i3-/ Pentium®- und Celeron®-Prozessoren der 7. Generation

  • Dual DDR4 4133 (OC)-Unterstützung

  • Asthetik und Gaming vereint: 3D-Druck-Unterstützung und Aura-RGB-Beleuchtung

  • Overclocking - einfach und stabil: Pro-Clock-Technologie, 5-Wege-Optimierung und T-Topologie der zweiten Generation:

  • SupremeFX: Makelloser Sound versetzt den Spieler mitten ins Spiel

  • Sonic Radar II: Feindbewegung scannen, erkennen & gewinnen

  • Sichere Netzwerk-Performance mit Höchstgeschwindigkeit: Intel Gigabit Ethernet, LANGuard und GameFirst IV:

  • RAMCache: Games schneller laden und starten!

  • Datenübertragung mit Höchstgeschwindigkeit für ultraschnelles Gaming: USB 3.1 Typ-A/C und M.2:

  • Schutz für Gamer: SafeSlot, langlebige Komponenten und intelligente Einbaufunktionen

Beste Gaming-Performance

Die 5-Wege-Optimierung, die Pro Clock-Technologie von ASUS, das preisgekrönte UEFI-BIOS und das OC Panel II für einzigartige CPU-Taktfrequenzen von 4,8 GHz und mehr sowie das Übertakten des DDR4-Speichers auf bis zu 3.733 MHz sorgen für ein herausragendes Gaming-Erlebnis.

Bester Gaming-Sound

Die erstklassige integrierte Audiotechnologie SupremeFX besticht durch eine spezielle Abschirmung, einen Digital-analog-Wandler ESS® ES9023P sowie zahlreiche sorgfältig ausgewählte Audiokomponenten wie Operationsverstärker, die jeden beliebigen Kopfhörer mit 2 Vrms versorgen können.

Jetzt mit USB3.1 (Typ A C)

Bis zu einer Datenübertragungsgeschwindigkeit von 10Gb/s können jetzt die Daten doppelt so schnell wie bei USB3.0 übertragen werden. Bei dem Typ A ist die Schnittstelle abwärtskompatibel zu den älteren USB Standards.

Die neue M.2 Schnittstelle unterstützt bis zu 10 Gbit/s Datenübertragungsgeschwindigkeiten. Hier kommen kleine SATA-Speicherkarten zum Einsatz. Es ist die perfekte Wahl für einen Betriebssystemlaufwerk, so dass Ihr Rechner die Arbeit viel schneller erledigt.

Ãœbertakten leicht gemacht

5-Wege-Optimierung – Mit nur einem Klick wird Ihr komplettes System optimiert

Die 5-Wege-Optimierung passt wichtige Systemparameter in Echtzeit dynamisch an und sorgt so dafür, dass Ihr PC für alle Einsatzzwecke geeignet ist: vom Gaming über Unterhaltung bis hin zu Büroanwendungen. Ein einziger Klick ermöglicht exzellente CPU-Leistung und Übertakten, Energieeinsparung im Alltag, ultrastabile digitale Spannungsregelung, leise Systemkühlung und sogar individuelle Profile für Anwendungen zur automatischen Verwendung von Übertaktungs-, Kühlungs- sowie Netzwerk- und Audioeinstellungen

OC-Design: Pro Clock-Technologie von ASUS

Ein dedizierter Taktgenerator (BCLK), der für Intel®-Prozessoren der sechsten Generation ausgelegt ist, ermöglicht das Übertakten auf über 400 MHz*. Diese anpassbare Lösung arbeitet Hand in Hand mit der TPU von ASUS (TurboV Processing Unit). Gemeinsam erzielen sie eine bessere Spannungs- und Übertaktungsregelung und damit eine enorme Leistungssteigerung.

DDR4-Ãœbertaktungspotenzial in Zahlen

Die zweite Generation der T-Topology von ASUS ermöglicht das Übertakten des DDR4-Speichers und damit einzigartige Datenraten: über 3733 MHz, wenn alle Speichersteckplätze belegt sind. Unsere T-Topology-Schaltung der zweiten Generation minimiert mit ihrem angepassten Design Störungen und Signalreflektionen. Dies gewährleistet zeitangepasste Signalübertragung sowie verbesserte Speicherstabilität und -kompatibilität.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS ROG MAXIMUS IX APEX Z270 E-ATX Mainboard 1151 DP/HDMI/M.2/USB3.1

Formfaktor/CPU

E-ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Kabylake/Skylake) Prozessoren (6/7 Generation)

Chipsatz

Intel Z270 Express

Arbeitsspeicher

32 GB maximaler Arbeitsspeicher

2x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4266+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

DisplayPort 1.2 mit max. Auflösung 4096 x 2304 @ 60Hz

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

Steckplätze

7th Gen Intel® Core™ Processor

2 x PCIe 3.0 x16 slots (support x16, x8/x8)

Intel® Z270 Chipsatz

1 x PCIe 3.0 x16 slot (max. at x4 mode)

3 x PCIe 3.0 x1 slots

Anschlüsse

Interne Anschlüsse:

4x SATA600, 2x M.2 (Sockel 3 für M Key Typ 2242/2260/2280/22110)

RAID-Level/RAID-Unterstützung: RAID (0/1/5/10)

1x USB3.0 Header, 3x USB2.0 Header,

3x Gehäuselüfter, 1x Wasserpumpe, 1x ROG Header, 1x Thermal Sensor,

Frontpanel Audioheader, 1x Systempanel Header

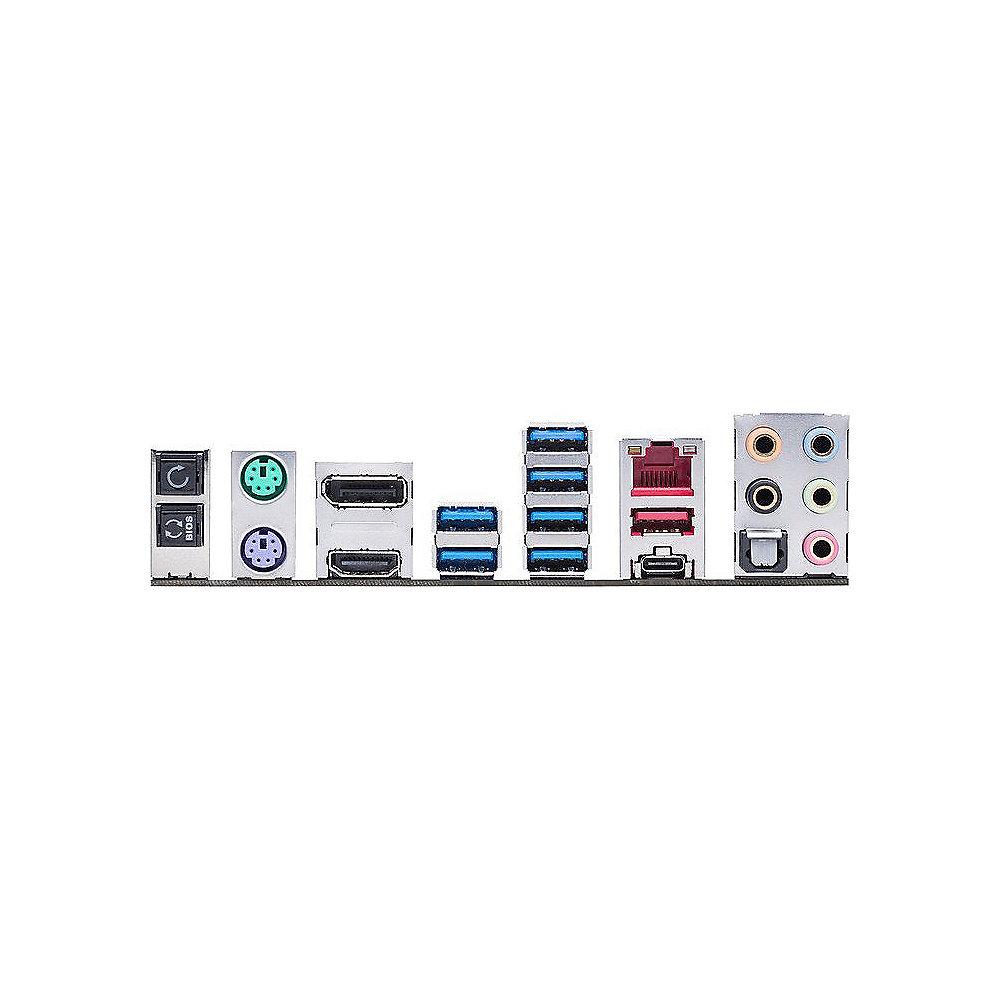

Externe Anschlüsse:

2x PS/2, 2x USB3.1 (1x Typ A, 1x Typ C),6x USB3.0, 4x USB 2.0, 1x HDMI, 1x DP, 1x S/PDIF, 1x RJ45 optischer Audioausgang, 5x Audio

Netzwerk/ Kommunikation

1x Gigabit-LAN (Intel® I219-V)

Sound

ROG SupremeFX S1220A 8-Channel High Definition Audio CODEC

Besonderheiten

Quad Sli CrossFireX ASUS ROG Feature

Unterstützte Betrienssysteme

Windows 7/8/8.1/10

Lieferumfang

User guide

Support DVD

I/O Shield

2 x 2-in-1 SATA 6Gb/s cables

1 x SLIâ„¢ HB Bridge(2-way-M)

1 x Q-Connector

1 x ROG Coaster

1 x 3D printing mount

1 x 10-in-1 ROG cable label

1 x CPU Installation Tool

1 x 2-in-1 M.2 Screw set

1 x ROG sticker

Herstellergarantie

3 Jahre
