ASUS PRIME Z390-P GAMING ATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

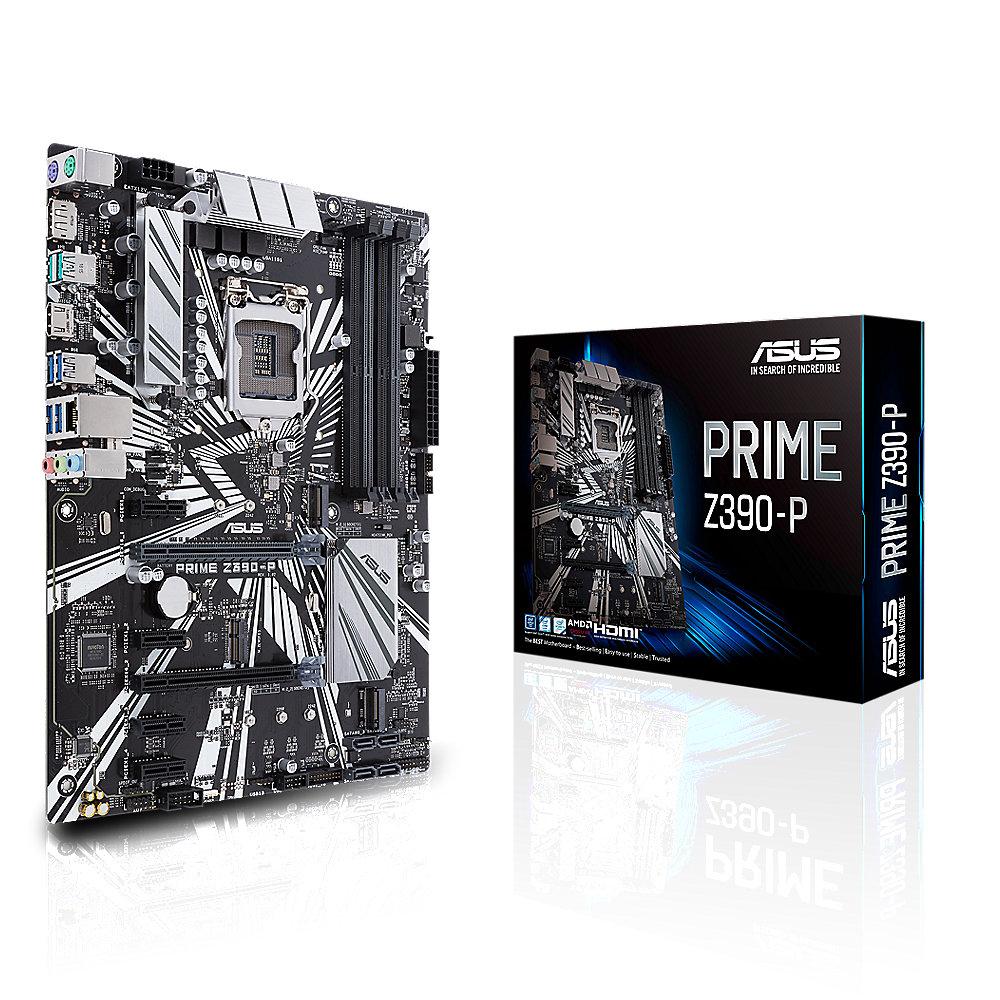

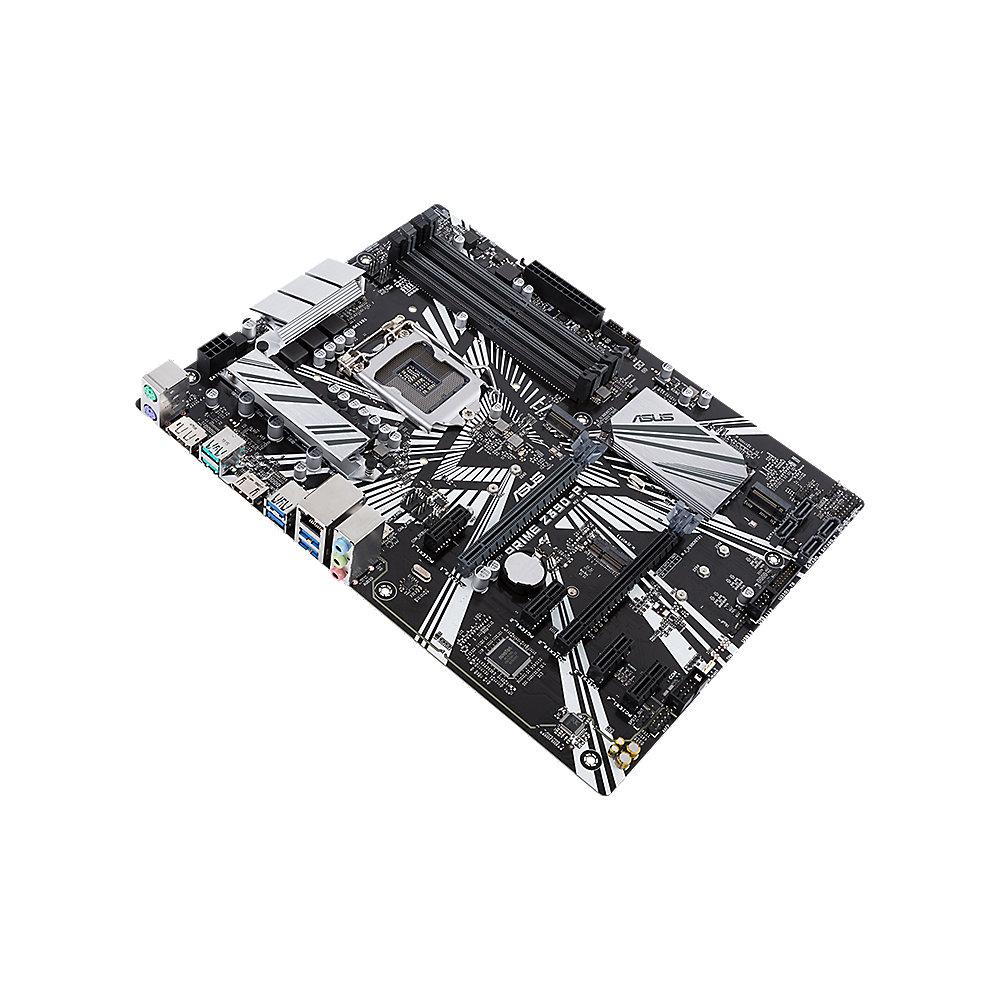

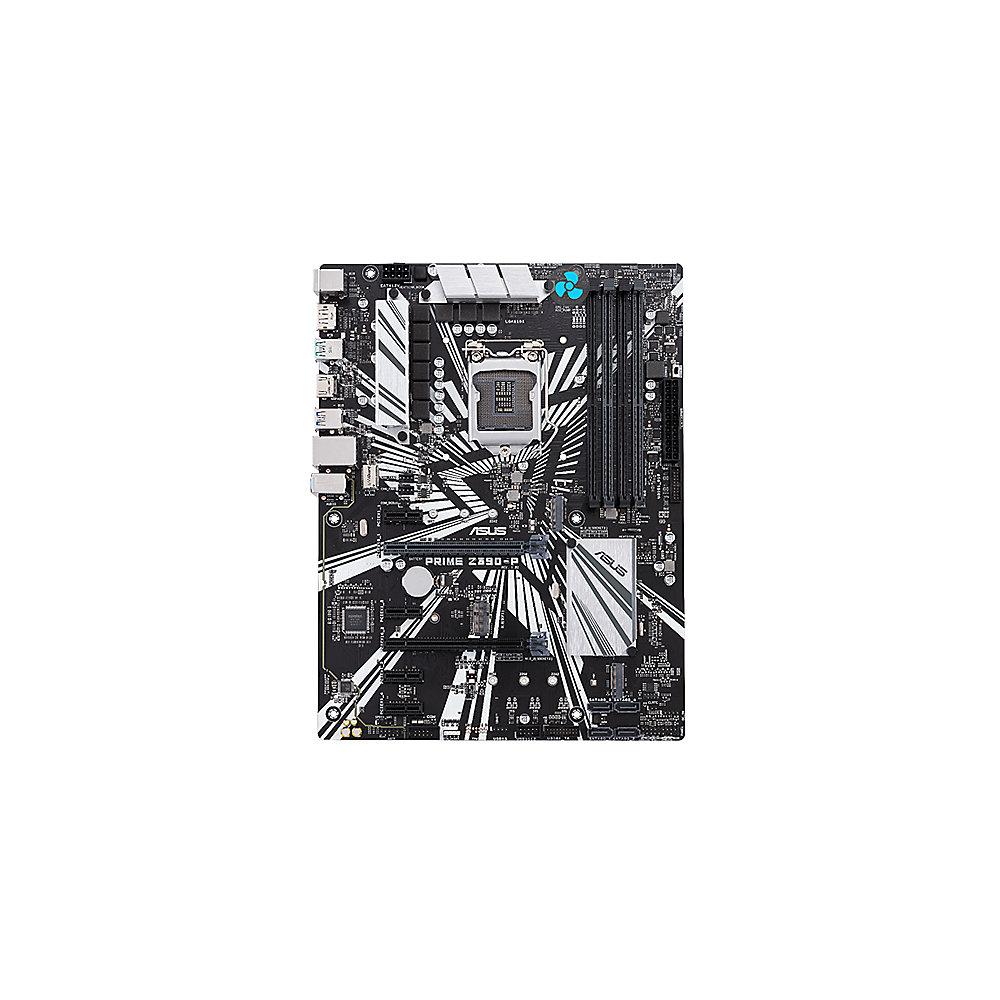

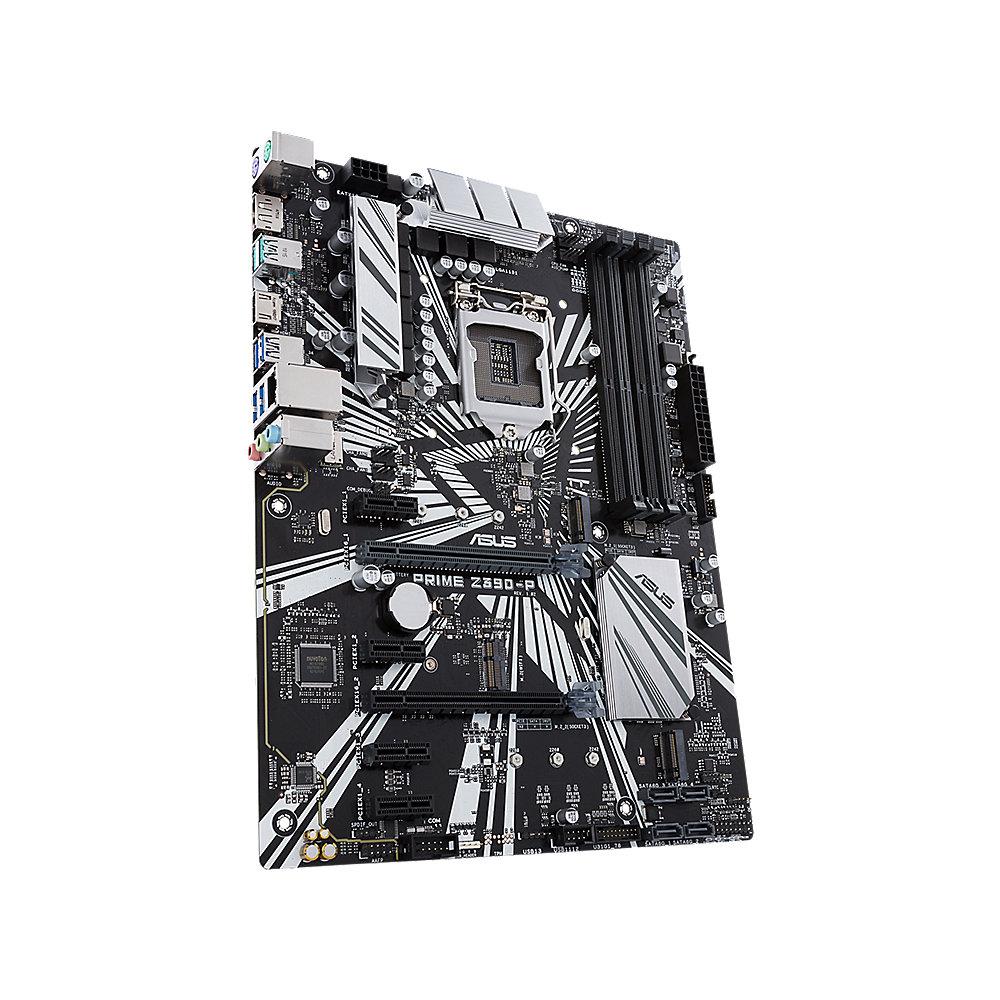

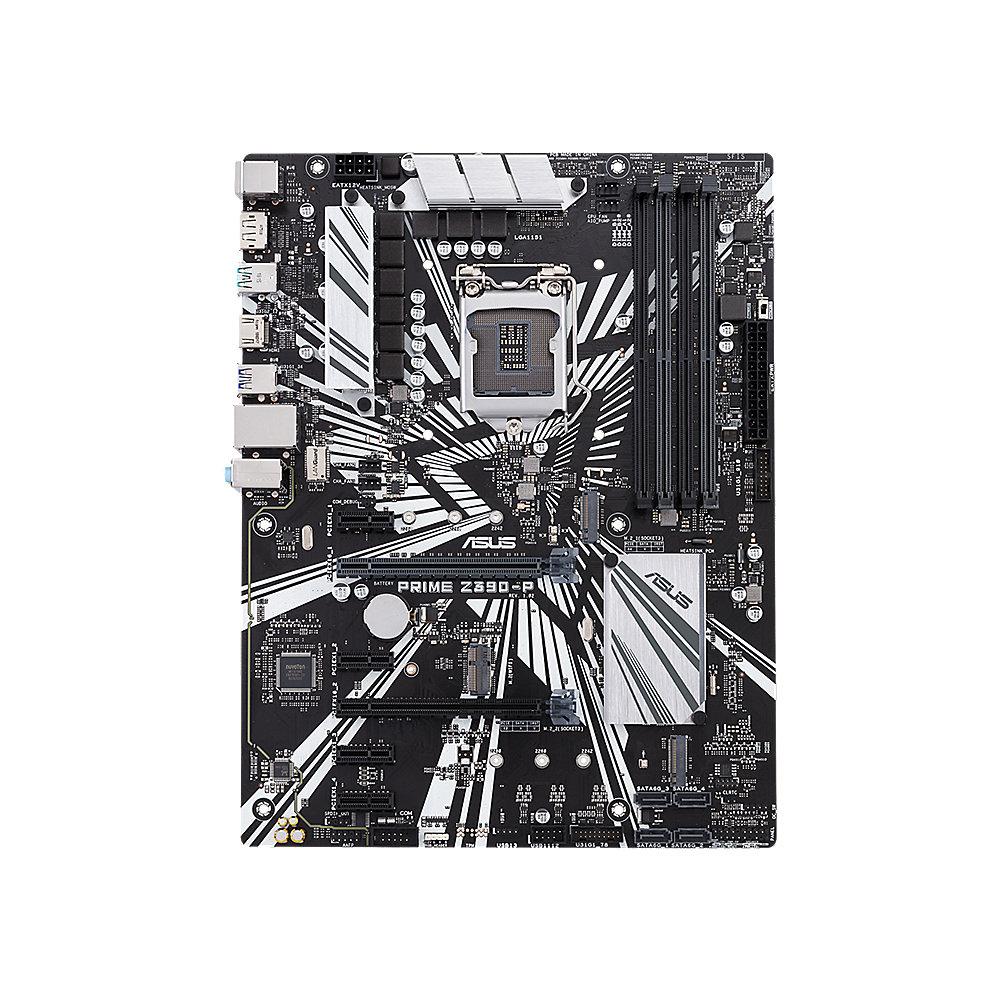

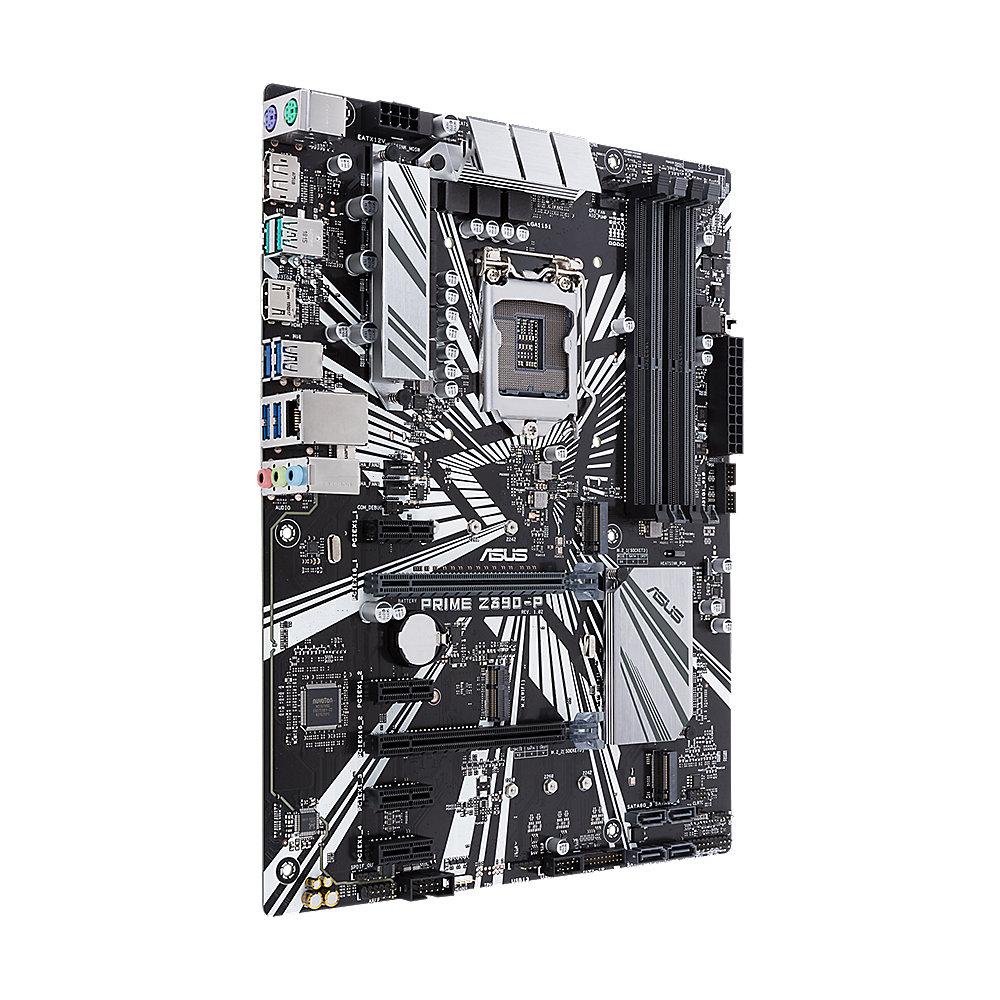

Bedienungsanleitung für ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1

Klicken Sie um das Bild zu vergrößern
ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 Inhalt der Anleitung für ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1
  • Produktkategorie: Gaming-Komponenten ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Gaming-Komponenten

ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1
Die Bedienungsanleitung zu ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA 1151 ATX-Mainboard mit OptiMem II, DDR4 4266MHz, dualem M.2, HDMI, Intel-Optane-Speicherunterstützung, SATA 6Gbit/s und USB 3.1 Gen 2

Die Prime-Z390-Serie bietet eine professionelle Ausstattung und richtet sich mit vielseitigen Spezifikationen und Funktionen an Nutzer, die täglich mit dem PC arbeiten und an Content-Ersteller. Zusammen mit den Vorteilen der neuesten Prozessoren, dem unverzichtbaren ASUS-Design und der ausgefeilten Technik bietet das Prime Z390 eine Fülle von Optionen zur Leistungsoptimierung, die über intuitive Software- und Firmwr-Funktionen realisiert werden.

Features:

  • OptiMem II: Sorgfältiges Routing von Leiterbahnen und Pfade sowie Optimierungen der Platinenschicht zur Sicherung der Signalintegrität und damit einer verbesserten Speicherübertaktung.

  • Verbesserte Energielösung: Premium-Komponenten bieten eine höhere Energieeffizienz

  • UEFI BIOS: Die neuen UEFI-Optionen beinhalten eine Suchfunktion, mit der Sie die gewünschten Einstellungen im Handumdrehen finden

  • Branchenführende Kühloptionen: Umfangreiche Einstellungsmöglichkeiten für Lüfter und AIO-Wasserpumpen, konfigurierbar über Fan Xpert 4 oder das preisgekrönte UEFI

  • Ultraschnelle Konnektivität: Zwei native M.2 und NVMe PCIe RAID-Unterstützung für blitzschnelle Speichergeschwindigkeiten

  • 5X Protection III: Mehrfacher Hardware-Schutz für eine umfassende Sicherheit

Individuelle Tuning-Möglichkeiten

Mit spezieller Software und umfangreichen Optimierungsoptionen vereinfacht das Prime Z390P Gaming das Übertakten der CPU und gibt sowohl Einsteigern als auch erfahrenen Profis die Möglichkeit, ein gut abgestimmtes System zusammenzustellen. Ein neues Memory-Trace-Layout bietet Stabilität und Kompatibilität sowohl für herkömmliche DIMMs als auch für RGB-beleuchteten Arbeitsspeicher, damit du in deinem System ein breites Spektrum an DRAM-Kits kombinieren kannst.

Umfassende Energieeffizienz

Mit der Energy Processing Unit (EPU) lässt sich in Echtzeit im gesamten PC-System effektiv Strom sparen. Die EPU optimiert automatisch die Leistungsaufnahme und maximiert die eingesparte Energie mit dem Away-Modus – einer intelligenten Einstellung, die durch Abschaltung der E/A-Controller ein extrem energiesparendes Szenario erstellt.

Flexible Steuerung für Luft- oder Wasserkühlung

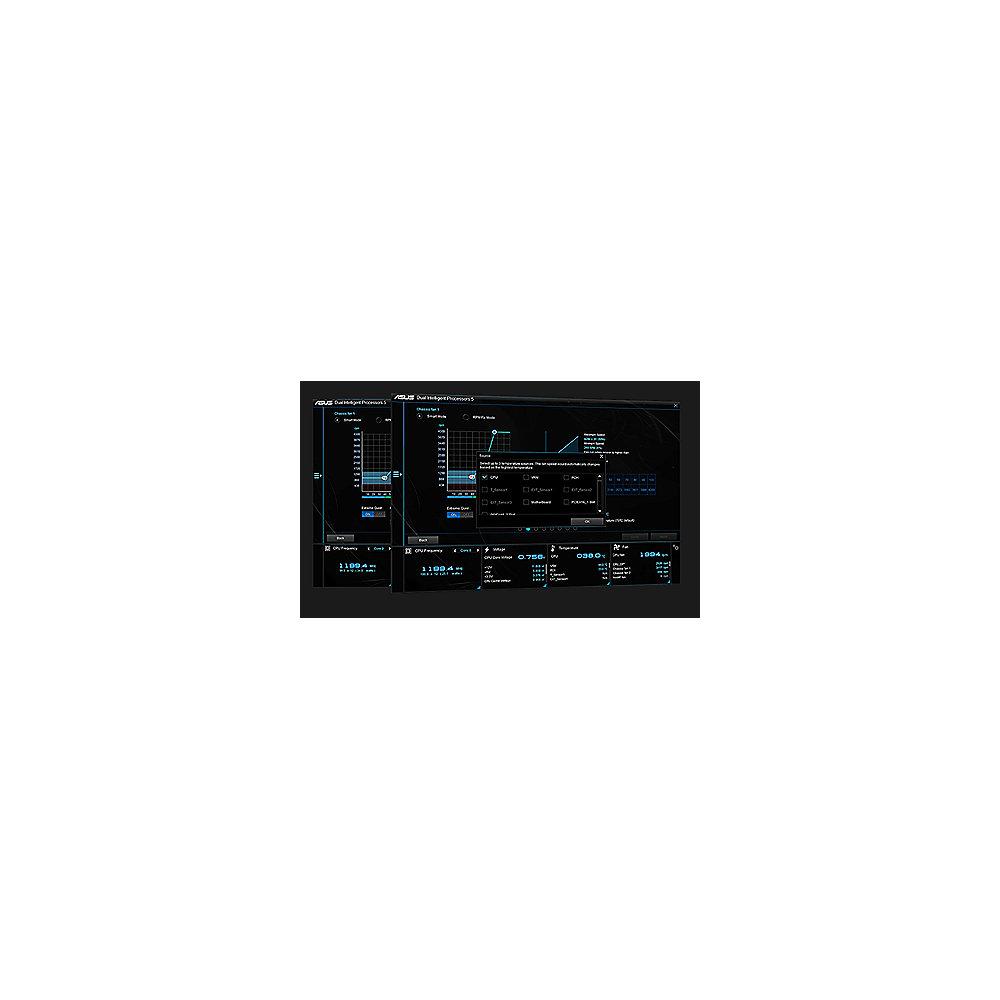

Mit dem Prime Z390-P hast du die volle Kontrolle über deine Lüfter, entweder mit Fan Xpert 4 oder mit unserem preisgekrönten UEFI. Egal, ob man mit Luft oder Wasser kühlt, der Auto-Tuning-Modus konfiguriert alle Parameter auf intelligente Weise und mit einem einzigen Mausklick. Zusätzlich ist ein Extreme-Quiet-Modus vorhanden, der alle Lüftergeschwindigkeiten unter das standardmäßig eingestellte Minimum reduziert – damit dein System bei leichten Aufgaben flüsterleise bleibt.

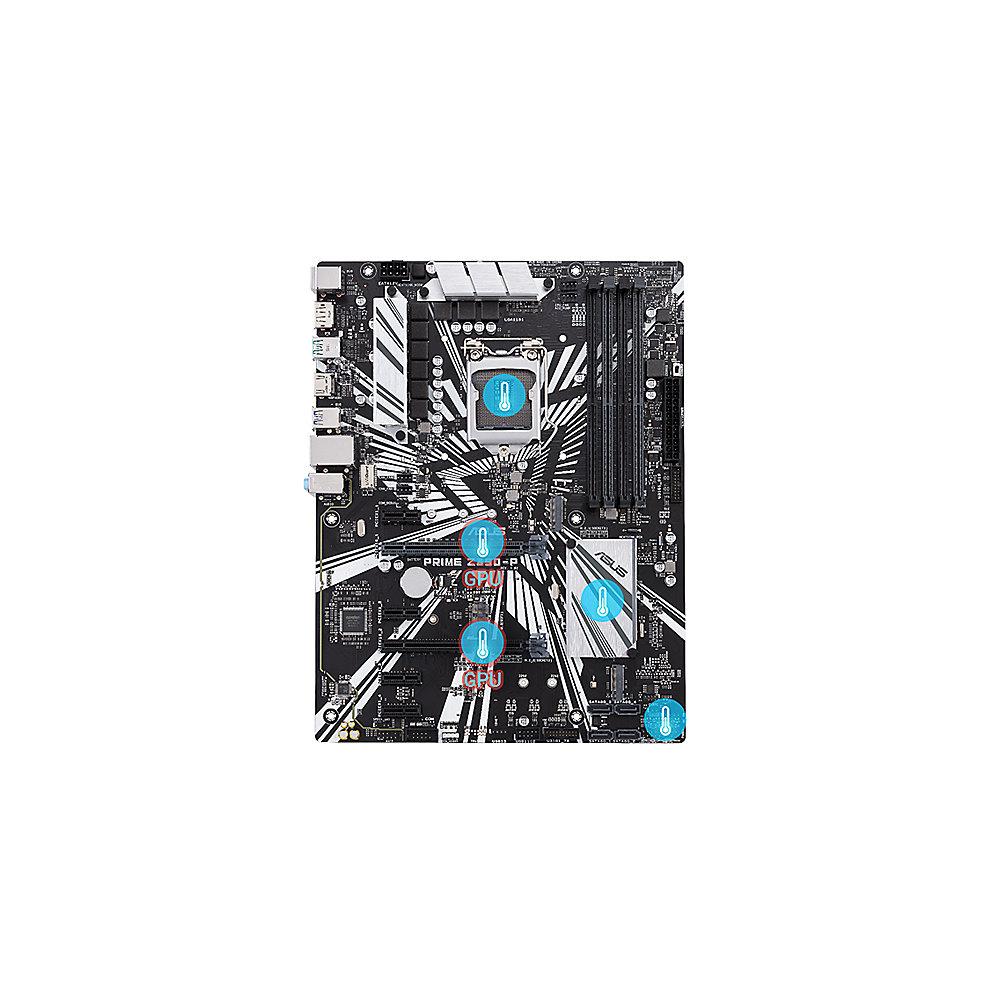

Mehrere Temperaturquellen

Jeder Lüfteranschluss kann dynamisch drei Temperatursensoren nutzen. Über Fan Xpert 4 kann sogar die Temperatur der unterstützten ASUS-Grafikkarten zugeordnet werden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

AIO-Wasserpumpe

Ein dedizierter PWM/DC-Anschluss für geschlossene Wasserkühlungen.

4-PIN PWM/DC-Lüfter

Jeder Onboard-Anschluss unterstützt die automatische Erkennung von PWM- oder DC-Lüftern

Smart Protection

Ein dedizierter, integrierter Schaltkreis schützt jeden Lüfteranschluss vor Überhitzung (OTP) und Überstrom (OCP).

M.2

Mit der Bandbreite von 4x PCI Express 3.0/2.0-Lanes unterstützt der M.2-Standard Datenübertragungsraten von bis zu 32Gbit/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystem oder ein Anwendungslaufwerk

USB 3.1 Gen 2

Mit abwärtskompatiblen USB 3.1 Gen 2 Typ-A-Anschluss verfügt das Mainboard über ultimative Flexibilität und blitzschnelle Datenübertragungsraten von bis zu 10Gbit/s.

USB 3.1 Gen 1 Front-Panel-Anschluss

Die vier Super-Speed USB-3.1-Gen-1-Anschlüsse befinden sich genau da, wo sie gebraucht werden – am Front-Panel. Eine bis zu 10x höhere Datenübertragungsgeschwindigkeit im Vergleich zu USB 2.0 erleben.

Intel-Optane-Speicher

Intel Optane ist eine revolutionäre, nicht flüchtige Speichertechnologie und wird vom Prime Z390-P unterstützt. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu verkürzen. Das System reagiert somit insgesamt schneller.

Aura-Beleuchtungssteuerung

Mit 5050-RGB-Streifen, die an den RGB-Stecker angeschlossen sind, kannst du deine eigenen atemberaubenden Beleuchtungsszenarien mit mehrfarbigen statischen, blinkenden, verblassenden und stroboskopischen Effekten erstellen.

Intel-Z390-Chipsatz

Der Intel® Z390 ist ein Einzelchipsatz-Design, das den Sockel 1151 für die Intel® Core, Pentium® Gold und Celeron® Prozessoren der 9. und 8. Generation unterstützt. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite, eine größere Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der Chipsatz ein Maximum von sechs USB-3.1-Gen-2- und vier USB-3.1-Gen-1-Anschlüssen sowie M.2-Unterstützung mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Darüber hinaus verfügt der Intel Z390 über eine integrierte Grafiklösung, die dem Nutzer Grafikleitung auf dem neuesten Stand bietet.

Bereit für die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151

Dieses Mainboard unterstützt die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151 mit integrierten Grafik-, Speicher- und PCI Express-Controllern sowie die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Lanes für mehr Performance.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS PRIME Z390-P GAMING ATX Mainboard Sockel 1151 DP/HDMI/2xM.2/USB3.1

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8./9. Generation), Pentium, Celeron

Chipsatz

Intel Z390 Express

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4133+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

DisplayPort 1.2 mit max. Auflösung 4096 x 2304 @ 60Hz

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

Steckplätze

1 x PCI Express 3.0/2.0 x16 slot (support x16, x8+x4+x4*)

1 x PCI Express 3.0/2.0 x16 slot (max. at x4 mode, compatible with PCIe x1, x2 and x4 devices)

4 x PCI Express 3.0/2.0 x1 slots

Anschlüsse

Interne Anschlüsse:

2 x USB 3.1 Gen 1 connectors support additional 4 USB ports (19-pin)

1 x USB 2.0 connectors support additional 2 USB ports (9-pin)

1 x USB 2.0 connectors support additional 1 USB ports (4-pin)

4 x SATA 6.0 Gb/s connectors (gray)

2 x M.2 Socket 3 (for M Key)

1 x M.2 Socket 3 (for E Key)

1 x 4-pin CPU Fan connector for both 3-pin (DC mode) and 4-pin (PWM mode) CPU coolers control*

2 x 4-pin Chassis Fan connectors for 3-pin (DC mode) and 4-pin (PWM mode) coolers control*

1 x AIO PUMP connector

1 x RGB Header

1 x MemOK! II Switch

1 x Front panel audio connector (AAFP)

1 x System panel connector

1 x S/PDIF out header

1 x 24-pin EATX Power connector

1 x 8-pin EATX 12V Power connector

1 x Clear CMOS jumper

1 x COM Header

Externe Anschlüsse:

1 x PS/2 keyboard port

1 x PS/2 mouse port

1 x DisplayPort

1 x HDMI port

1 x LAN (RJ45) port

2 x USB 3.1 Gen 2 Type-A

4 x USB 3.1 Gen 1 Type A

3-Jack 8-Channel Audio I/O ports

Netzwerk/ Kommunikation

1x Gigabit-LAN (Intel® I219-V)

Sound

Realtek® ALC887 8-channel* high definition audio CODEC

Besonderheiten

5-Way Optimization by Dual Intelligent Processors 5 ASUS OptiMem II AURA ASUS 5X Protection III

Unterstützte Betrienssysteme

Windows 7/8/8.1/10

Lieferumfang

Handbuch

2 x SATA 6Gb/s cables

1 x IO Shield

2 x M.2 Screw Package

1 x Support DVD

Herstellergarantie

3 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
