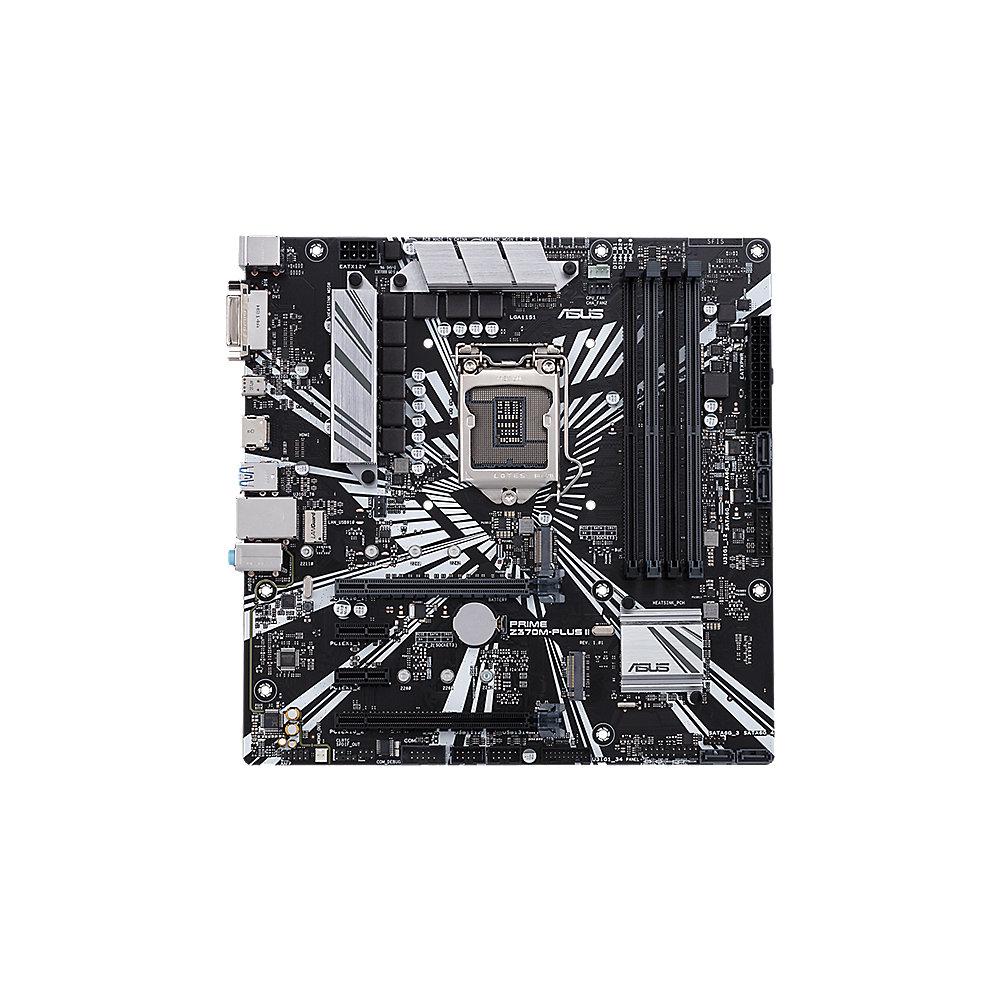

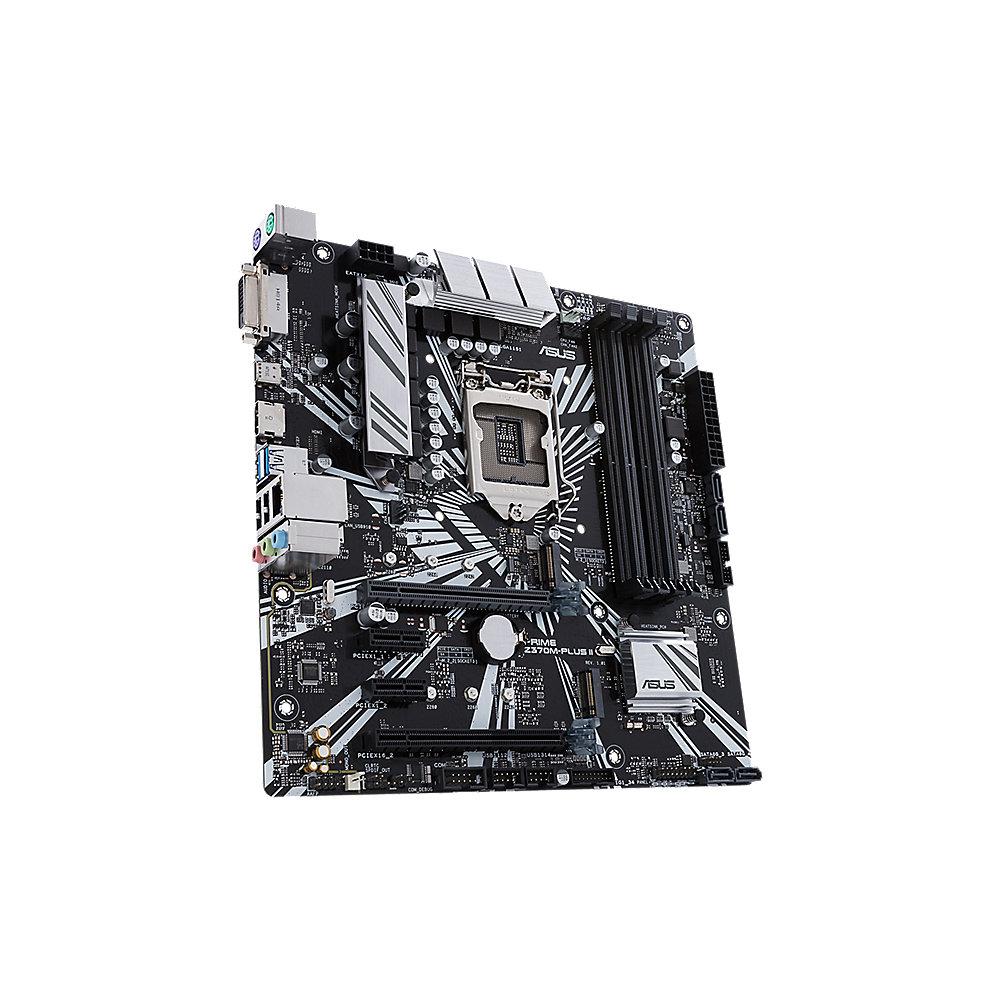

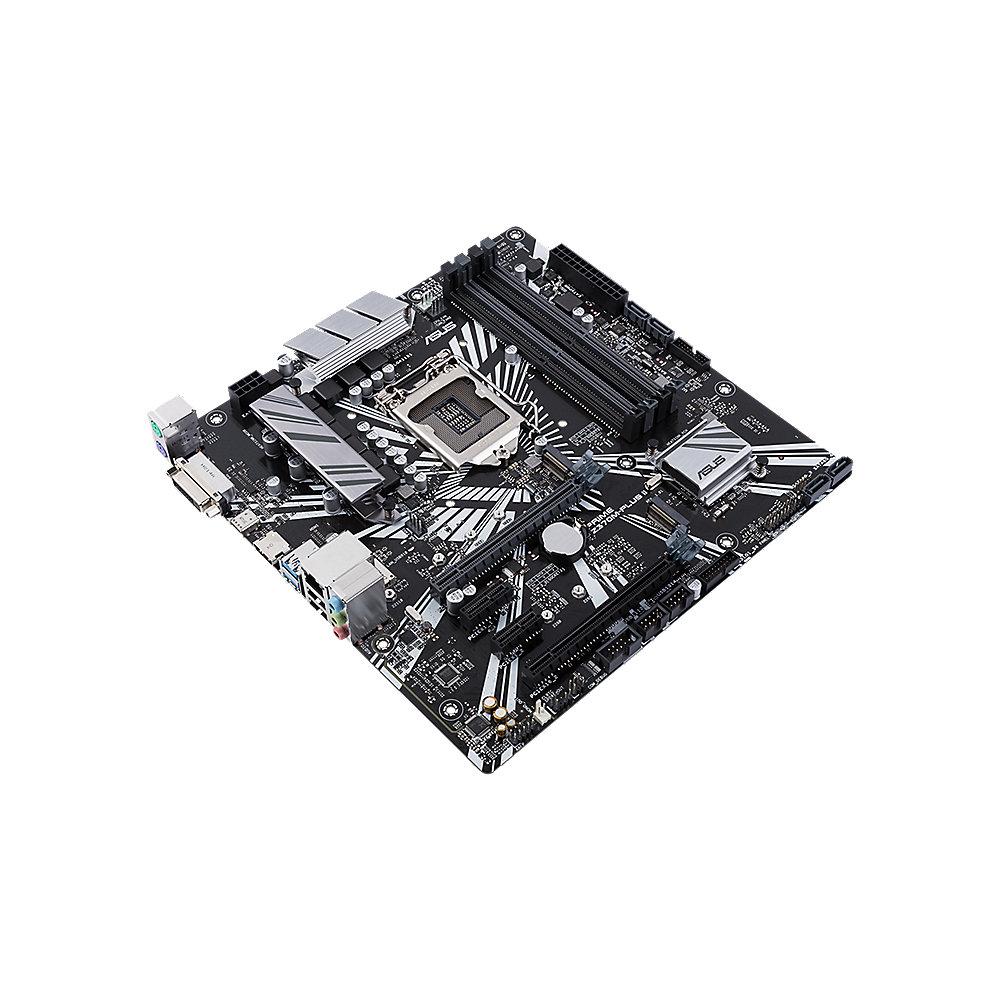

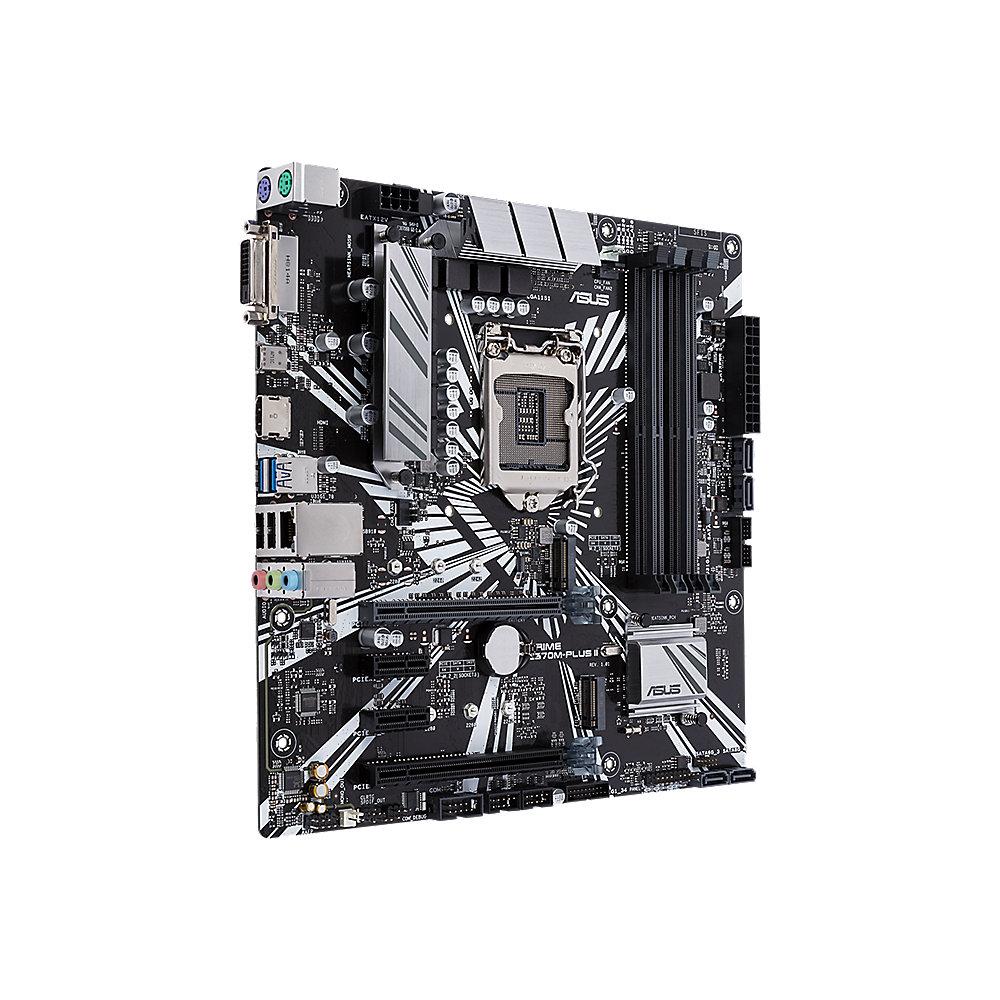

ASUS PRIME Z370M-Plus II mATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1)

Klicken Sie um das Bild zu vergrößern
ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) Inhalt der Anleitung für ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1)
  • Produktkategorie: Gaming-Komponenten ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Gaming-Komponenten

ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1)
Die Bedienungsanleitung zu ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA-1151 mATX-Mainboard mit LED-Beleuchtung, DDR4 4000MHz, dualem M.2, Intel-Optane-Speicherunterstützung, HDMI, SATA 6Gbit/s, USB 3.1 Gen 1

ASUS Prime

Die ASUS Prime Z370-Mainboards bilden die stabile Grundlage für dein erstes Selbstbau-System und bieten gleichzeitig genug Möglichkeiten, um mit deinen Ansprüchen zu wachsen. Wir haben all die guten Funktionen, die in den neusten Intel-Prozessoren enthalten sind, mit der wichtigsten Technik und dem grundlegenden Design von ASUS kombiniert, damit du von branchenführenden Technologien profitieren kannst – darunter die automatisierte Systemoptimierung, eine umfangreiche Kühlungssteuerung, hochwertiger Onboard-Sound und Unterstützung für die ASUS-Lüftererweiterungskarte. Mit dem ASUS Prime Z370-A II clever und einfach zum Selbstbau-PC.

Features:

  • Bereit für die neusten Intel®-Core-Prozessoren

  • Verbesserte Energielösung: Premium-Komponenten bieten eine höhere Energieeffizienz

  • ASUS OptiMem: Die sorgfältige Anordnung der Leiterbahnen und Kontakte bewahrt die Signalintegrität und ermöglicht eine verbesserte Speicherübertaktung

  • 5X Protection III: Mehrfacher Hardware-Schutz für eine umfassende Sicherheit

  • Fan Xpert 4 Core: Flexible Steuerung für ultimative Kühlung und leisen Betrieb

  • Ultraschnelle Konnektivität: Zwei native M.2 und NVMe PCIe RAID-Unterstützung für blitzschnelle Speichergeschwindigkeiten

  • Intel-Optane-Speicherunterstützung: Aktuellste Hochgeschwindigkeits-Speichertechnologie.

Verbesserte Stromversorgung

Das Prime Z370M-PLUS II passt die Leistungsabgabe entsprechend der Anzahl der Stromphasen an und optimiert so Leistung und Effizienz für die neuesten Intel-Prozessoren.

ProCool-Stromanschluss

Im Vergleich zu herkömmlichen Stromquellen werden die ProCool-Sockel nach strengen Spezifikationen gebaut, um einen optimalen Kontakt mit den Stromleitungen des Netzteils zu gewährleisten. Dies führt zu einer geringeren Impedanz und hilft dabei, Hotspots und Steckverbinderfehler zu vermeiden.

5-Wege-Optimierung

Mit der ASUS 5-Wege-Optimierung zum intelligenten PC. Ein Mausklick erledigt den komplexen Tuning-Prozess. Die wesentlichen Aspekte des Systems werden mit perfekt auf deinen PC zugeschnittenen Übertaktungs- und Kühlungsprofilen dynamisch optimiert.

  • Ein automatisiertes Tuningprogramm, das die Ãœbertaktungs- und Kühlungsprofile auf die Systemkonfiguration optimiert.

  • Die Lüfter bleiben bei alltäglichen Computeraufgaben flüsterleise und liefern einen optimalen Luftstrom, wenn sich das System durch CPU- oder GPU-intensive Aufgaben kämpfen muss.

  • Der Stresstest hilft den Nutzern dabei, ihr System gezielt für Aufgaben mit hoher CPU- oder Speicherbelastung zu optimieren und zu übertakten.

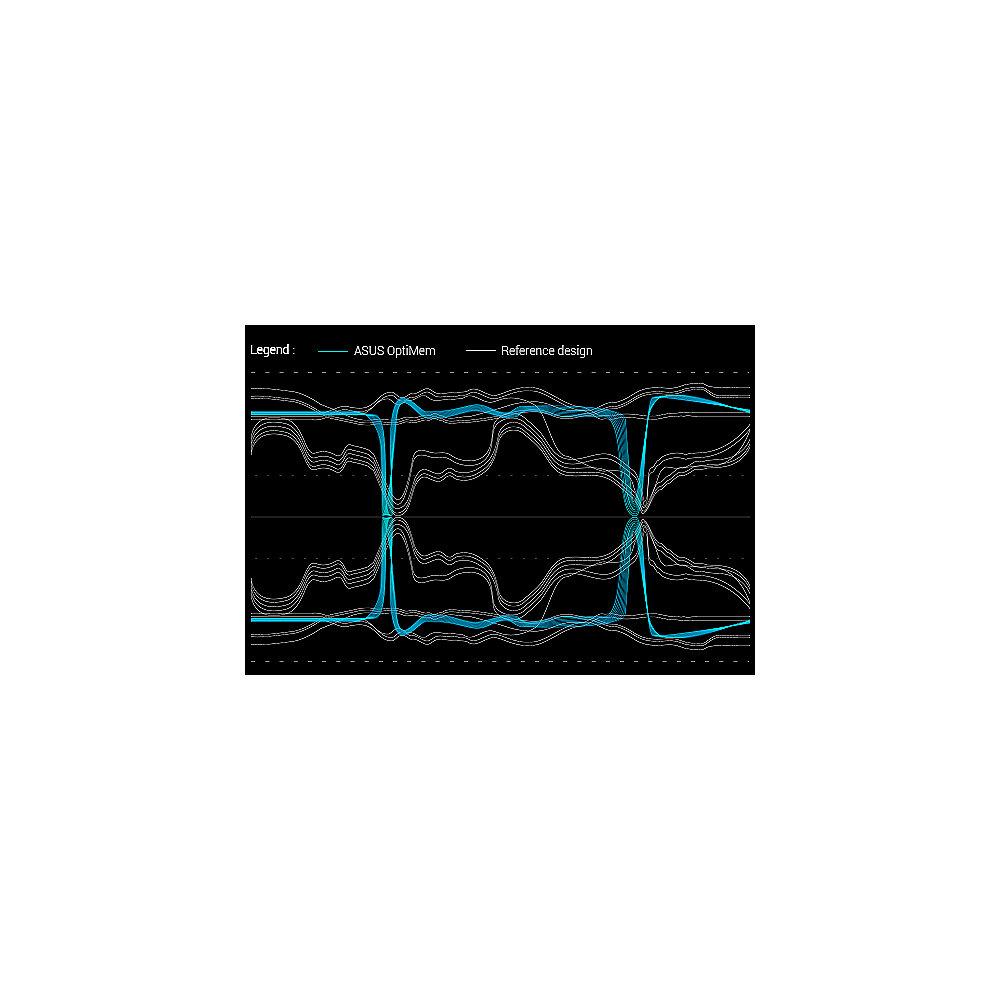

Den Speicher beschleunigen

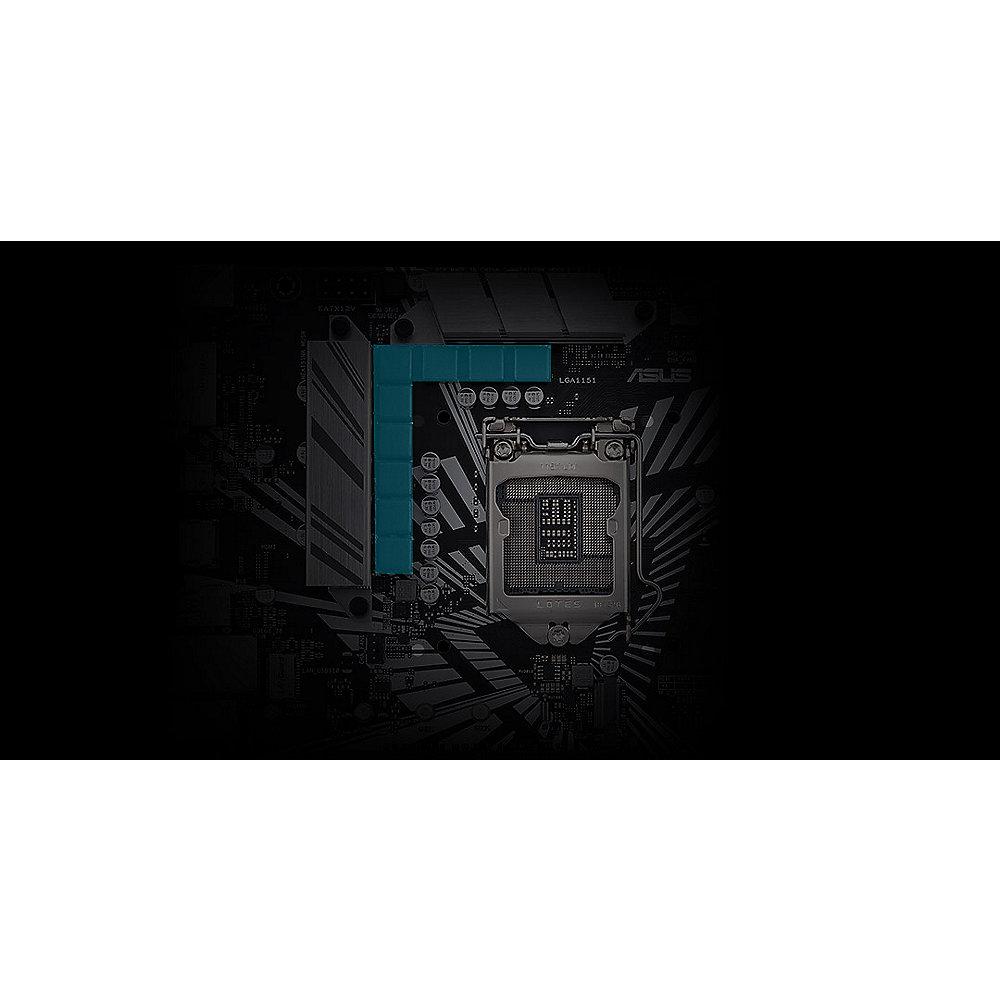

ASUS OptiMem bewahrt die Signalintegrität, indem die Leiterbahnen und Kontakte zu den optimalen Platinenschichten geführt werden, während unser T-Topologie-Schaltdesign durch die ausbalancierte Länge der Leiterbahnen zwischen den Speichersteckplätzen für zeitlich abgestimmte Signale sorgt. Diese Verbesserungen führen zu mehr Spielraum beim Übertakten und einer erhöhten Stabilität – für Speichergeschwindigkeiten von DDR4-4000 und mehr, wenn alle Speichersteckplätze bestückt sind.

Preisgekröntes UEFI-BIOS

Das elegante grafische UEFI-BIOS mit Maussteuerung ist jetzt noch ansprechender. Sowohl für PC-Einsteiger als auch für routinierte Overclocker gibt es wahlweise den EZ-Modus bzw. den Advanced-Modus, die dir helfen, schnell und einfach ans Ziel zu kommen.

EZ Tuning Wizard

Aktiviere blitzschnell eine CPU-Übertaktung, um die Systemleistung zu erhöhen oder konfiguriere einen RAID-Verbund für einen schnelleren Datenzugriff und Backups.

Meine Favoriten

Tuning-Optionen schneller finden und bevorzugte Tools zur Liste hinzufügen.

M.2

Mit der Bandbreite von 4x PCI Express 3.0/2.0-Lanes unterstützt der M.2-Standard Datenübertragungsraten von bis zu 32Gb/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystem oder ein Anwendungslaufwerk.

M.2-Kühlkörper

Das PRIME Z370-A II verfügt über einen ultra-effizienten Kühlkörper, um die M.2-SSD-Temperaturen um bis zu 20°C zu reduzieren – das bedeutet eine optimale Speicherperformance und längere SSD-Lebensdauer.

3D-druckbare M.2-Lüfterhalterung

Das ASUS PRIME Z370-A II verfügt über dedizierte Montagepunkte für den ASUS 3D-druckbaren M.2-Kühler. Der M.2-Kühler unterstützt einen 40-mm-Lüfter und arbeitet mit dem integrierten M. 2 Kühlkörper zusammen, um die Laufwerkstemperaturen um bis zu 25°C zu senken.

Intel-Optane-Speicher

Intel Optane ist eine revolutionäre Speichertechnologie und wird vom PRIME Z370-A II unterstützt. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu verkürzen. Das System reagiert somit insgesamt schneller.

USB 3.1 Gen 2 Typ-A & Typ-C

Mit abwärtskompatiblen USB-3.1-Gen-2-Anschlüssen sowohl des Typs-A™ als auch des reversiblen Typs-C™ verfügt das Mainboard über extrem flexible Anschlussmöglichkeiten und blitzschnelle Datenübertragungsraten von bis zu 10Gbit/s

ThunderboltEX 3-Karte

Das PRIME Z370-A II bietet volle Unterstützung für eine ThunderboltEX-3-Karte. Eine von Intel zertifizierte Thunderbolt-3-Erweiterungskarte, mit der atemberaubende Übertragungsgeschwindigkeiten von bis zu 40Gbit/s in beide Richtungen durch ein einziges Kabel möglich sind – bis zu viermal schneller als andere Datentransferprotokolle für den PC.

ASUS Aura Sync

Ein fein abgestimmtes System für Enthusiasten verdient eine entsprechende Ästhetik. ASUS Aura Sync bietet eine vollständige RGB-Steuerung mit einer Vielzahl praktischer Voreinstellungen, sowohl für die integrierten RGB-LEDs als auch für LED-Leuchtstreifen, die mit dem RGB-Anschluss auf dem Mainboard verbunden werden.* Zusätzlich können alle LEDs mit den Geräten der ständig wachsenden Produktpalette von Aura-Sync-fähiger ASUS-Hardware synchronisiert werden.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1) in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS PRIME Z370M-Plus II mATX Mainboard 1151 HDMI/DVI/M.2/USB3.1 (Gen1)

Formfaktor/CPU

mATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8. Generation)

Chipsatz

Intel Z370 Express

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4000+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

DVI-D mit max. Auflösung 1920 x 1200@60Hz

Steckplätze

8th Gen Intel® Core™ Processors

2 x PCIe 3.0 x16 slots (supports x16, x8/x8)

Intel® Z370 Chipset

1 x PCIe 3.0 x16 slot (max. at x4 mode)

4 x PCIe 3.0 x1 slots

Anschlüsse

Interne Anschlüsse:

2 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s) (19-pin)

2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x COM port(s) connector(s)

4 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s) (1 x 4 -pin)

2 x Chassis Fan connector(s) (2 x 4 -pin)

1 x S/PDIF out header(s)

1 x 24-pin EATX Power connector(s)

1 x 8-pin ATX 12V Power connector(s)

1 x Front panel audio connector(s) (AAFP)

1 x Clear CMOS jumper(s)

1 x System panel connector

1 x Mono Out header

Externe Anschlüsse:

1 x PS/2 keyboard (purple)

1 x PS/2 mouse (green)

1 x DVI-D

1 x HDMI

1 x LAN (RJ45) port(s)

2 x USB 3.1 Gen 1 Type-A,

1 x USB 3.1 Gen 1 Type-C,

2 x USB 2.0

3 x Audio jack(s)

Netzwerk/ Kommunikation

1x Gigabit-LAN (Intel® I219-V)

Sound

Realtek ALC887 8-Channel High Definition Audio CODEC

Besonderheiten

CrossFireX UEFI BIOS

Unterstützte Betrienssysteme

Windows 7/8/8.1/10

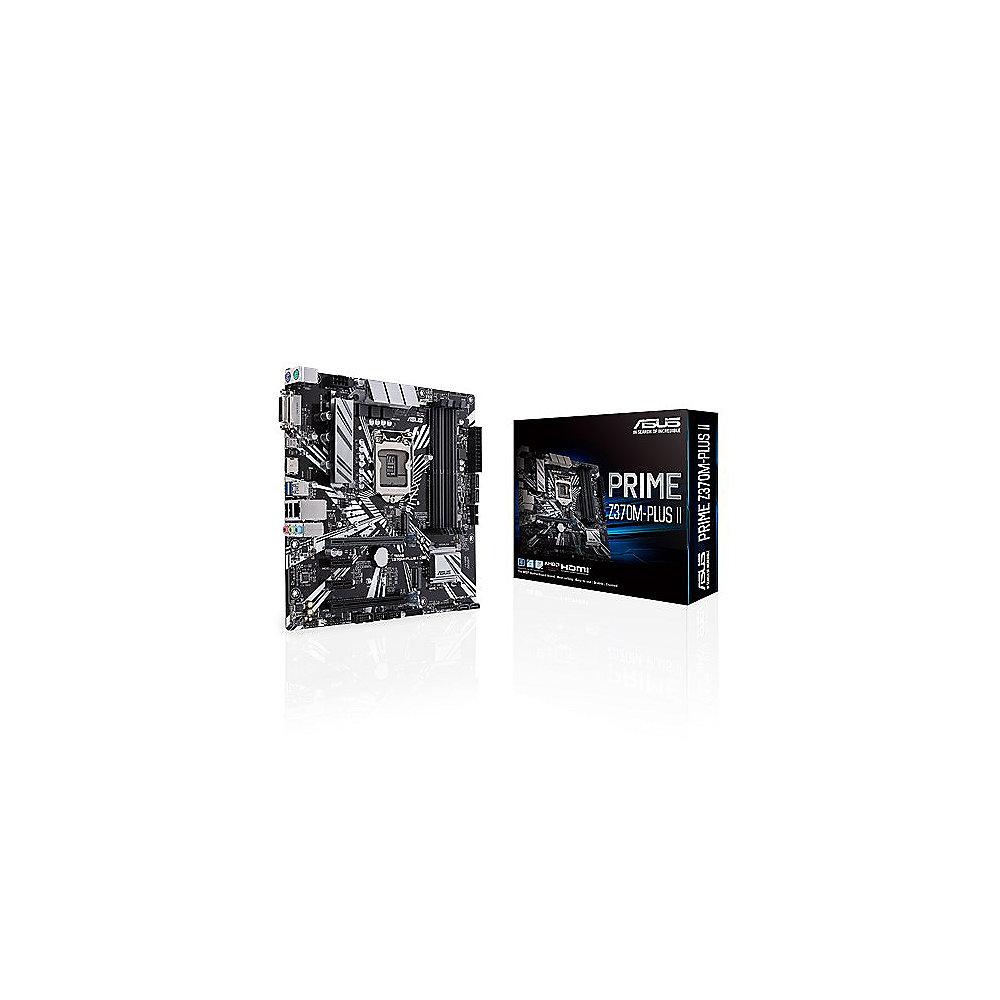

Lieferumfang

Handbuch

I/O Shield

2 x SATA 6Gb/s cable(s)

1 x M.2 Screw Package

1 x SCD

Herstellergarantie

3 Jahre
