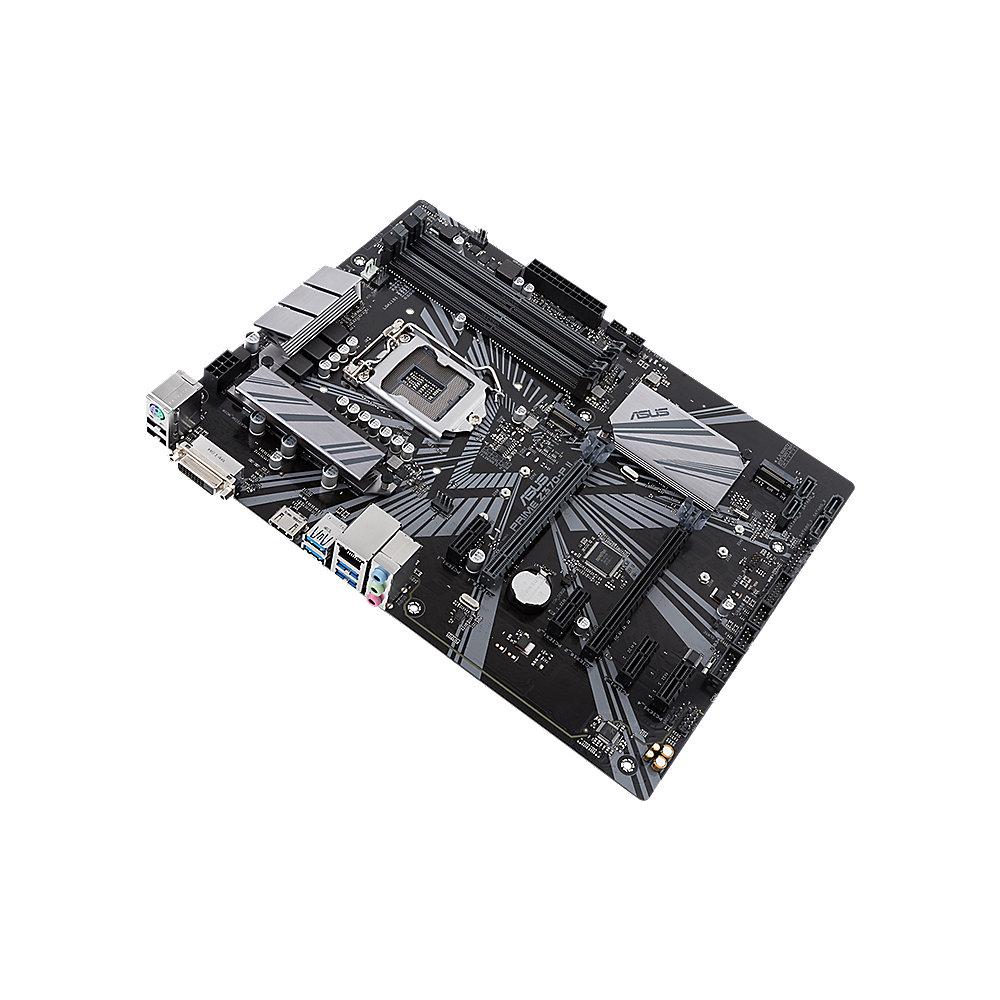

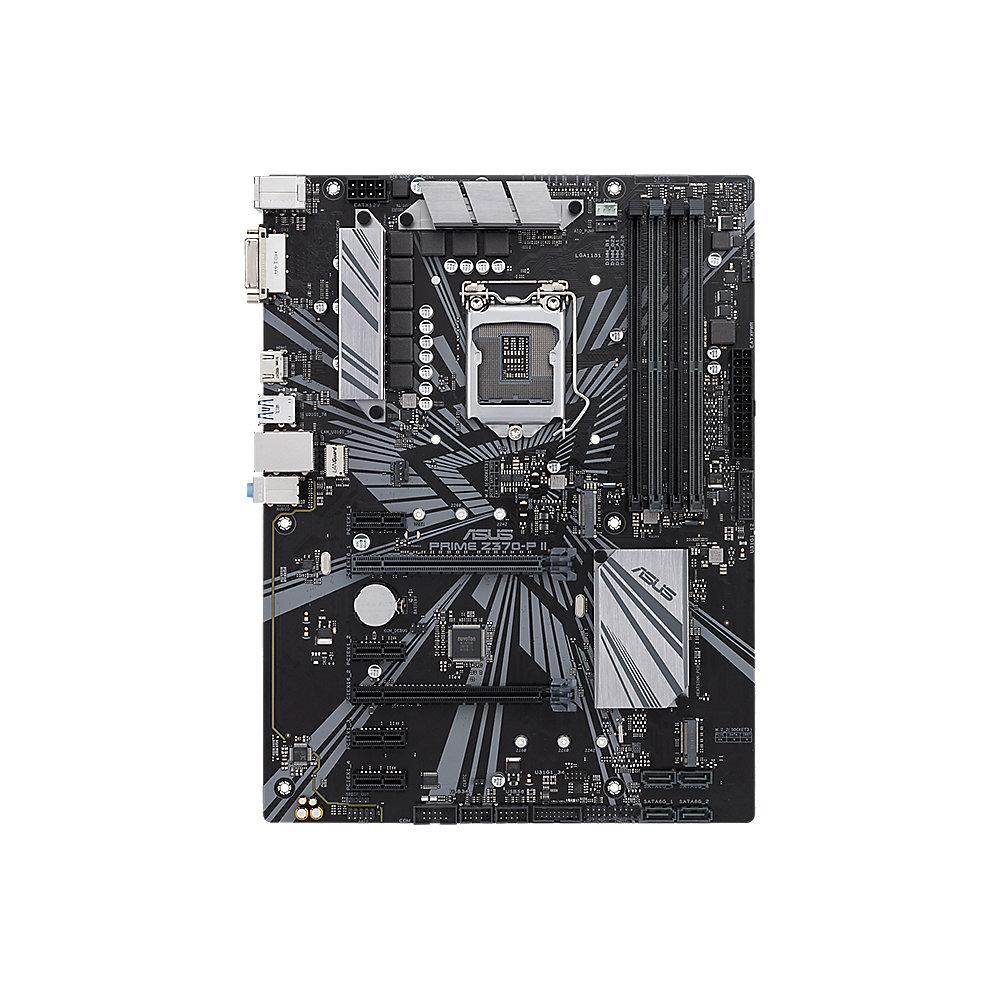

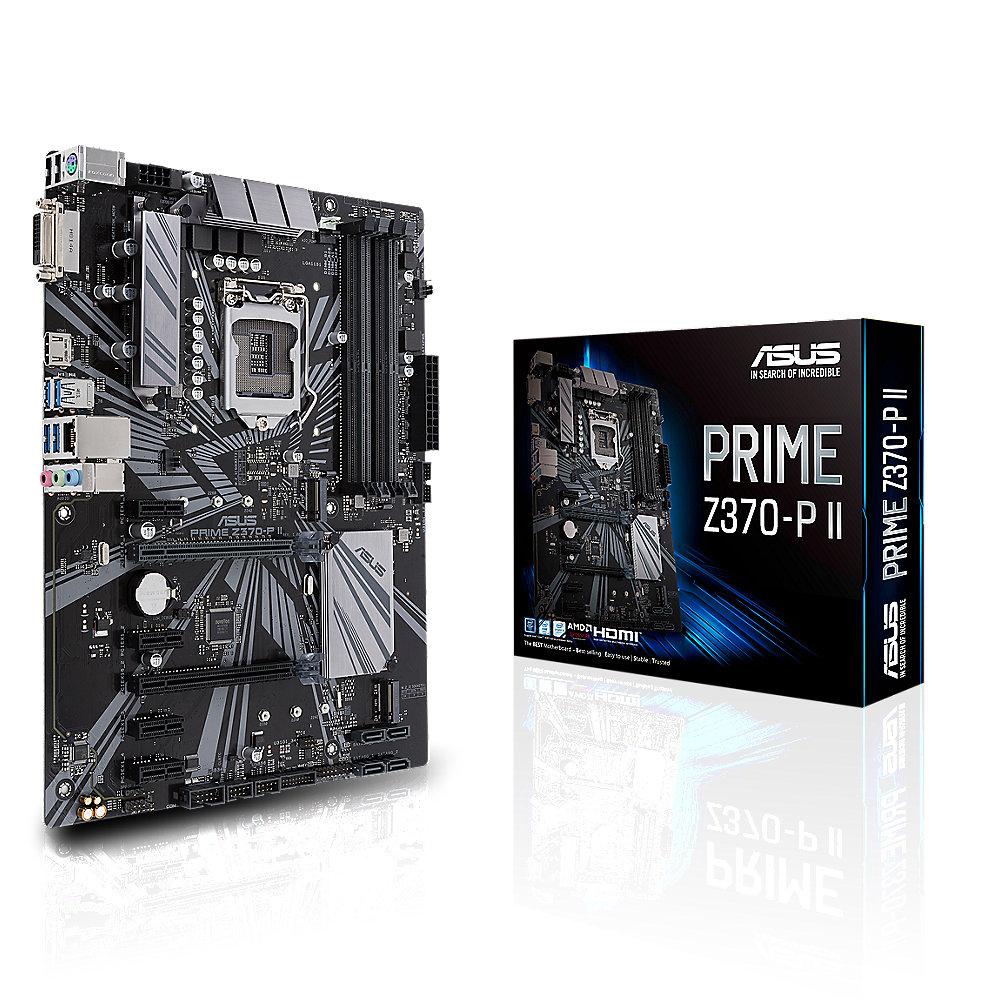

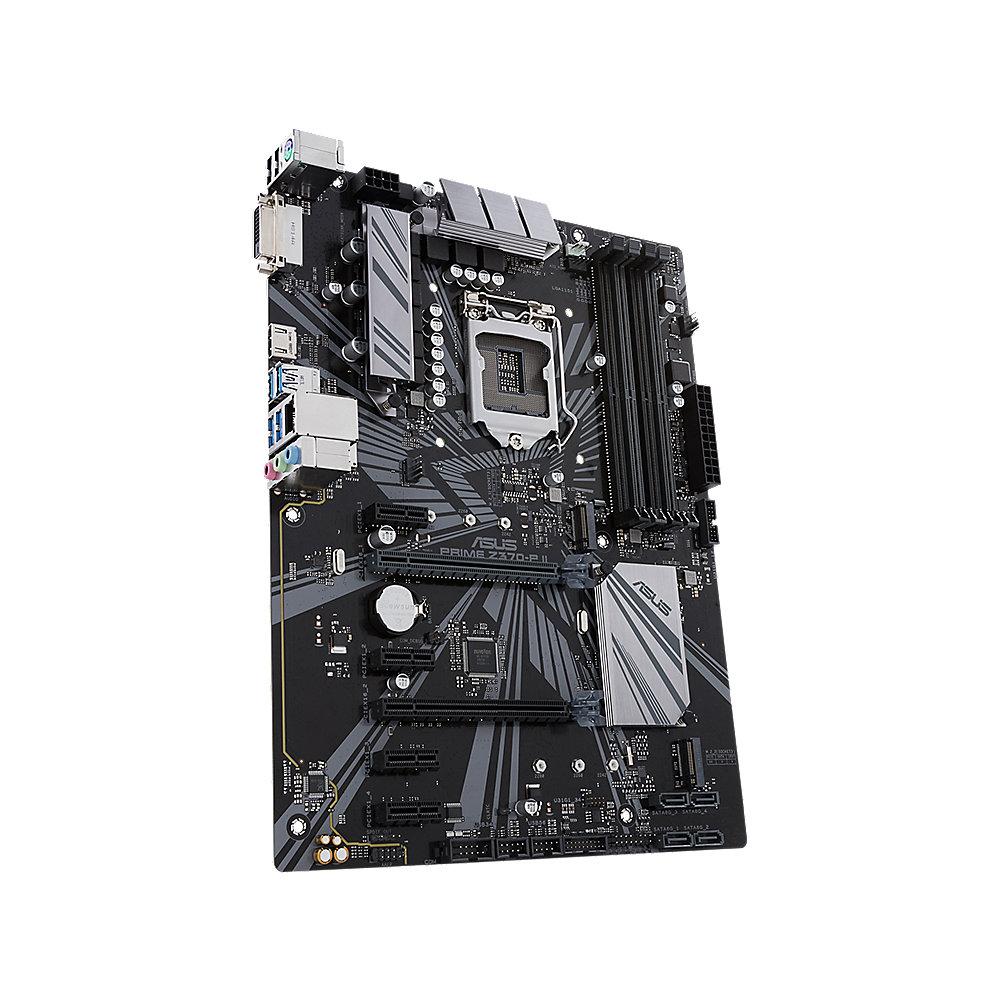

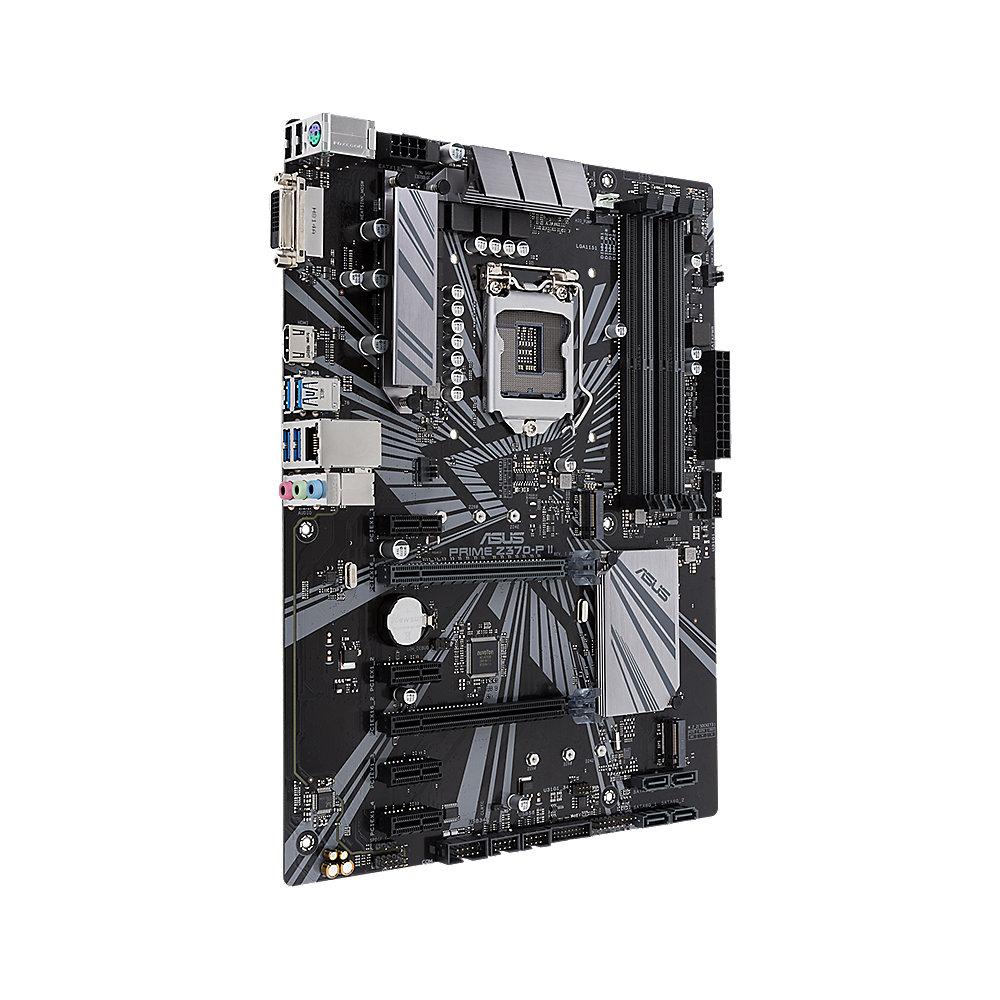

ASUS PRIME Z370-P II ATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1

Klicken Sie um das Bild zu vergrößern
ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 Inhalt der Anleitung für ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1
  • Produktkategorie: Gaming-Komponenten ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Gaming-Komponenten

ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1
Die Bedienungsanleitung zu ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA-1151 ATX-Mainboard mit LED-Beleuchtung, DDR4 4000MHz, dualem M.2, Intel-Optane-Speicherunterstützung, HDMI, SATA 6Gbit/s, USB 3.1 Gen 1

ASUS Prime

Die ASUS Prime Z370-Mainboards bilden die stabile Grundlage für dein erstes Selbstbau-System und bieten gleichzeitig genug Möglichkeiten, um mit deinen Ansprüchen zu wachsen. Wir haben all die guten Funktionen, die in den neusten Intel-Prozessoren enthalten sind, mit der wichtigsten Technik und dem grundlegenden Design von ASUS kombiniert, damit du von branchenführenden Technologien profitieren kannst – darunter die automatisierte Systemoptimierung, eine umfangreiche Kühlungssteuerung, hochwertiger Onboard-Sound und Unterstützung für die ASUS-Lüftererweiterungskarte. Mit dem ASUS Prime Z370-P II clever und einfach zum Selbstbau-PC.

Features:

  • Bereit für die neusten Intel®-Coreâ„¢-Prozessoren

  • Verbesserte Energielösung: Premium-Komponenten bieten eine höhere Energieeffizienz

  • ASUS OptiMem: Die sorgfältige Anordnung der Leiterbahnen und Kontakte bewahrt die Signalintegrität und ermöglicht eine verbesserte Speicherübertaktung

  • 5X Protection III: Mehrfacher Hardware-Schutz für eine umfassende Sicherheit

  • Fan Xpert 4 Core: Flexible Steuerung für ultimative Kühlung und leisen Betrieb

  • Ultraschnelle Konnektivität: Zwei native M.2 und NVMe PCIe RAID-Unterstützung für blitzschnelle Speichergeschwindigkeiten

  • Intel-Optane-Speicherunterstützung: Aktuellste Hochgeschwindigkeits-Speichertechnologie.

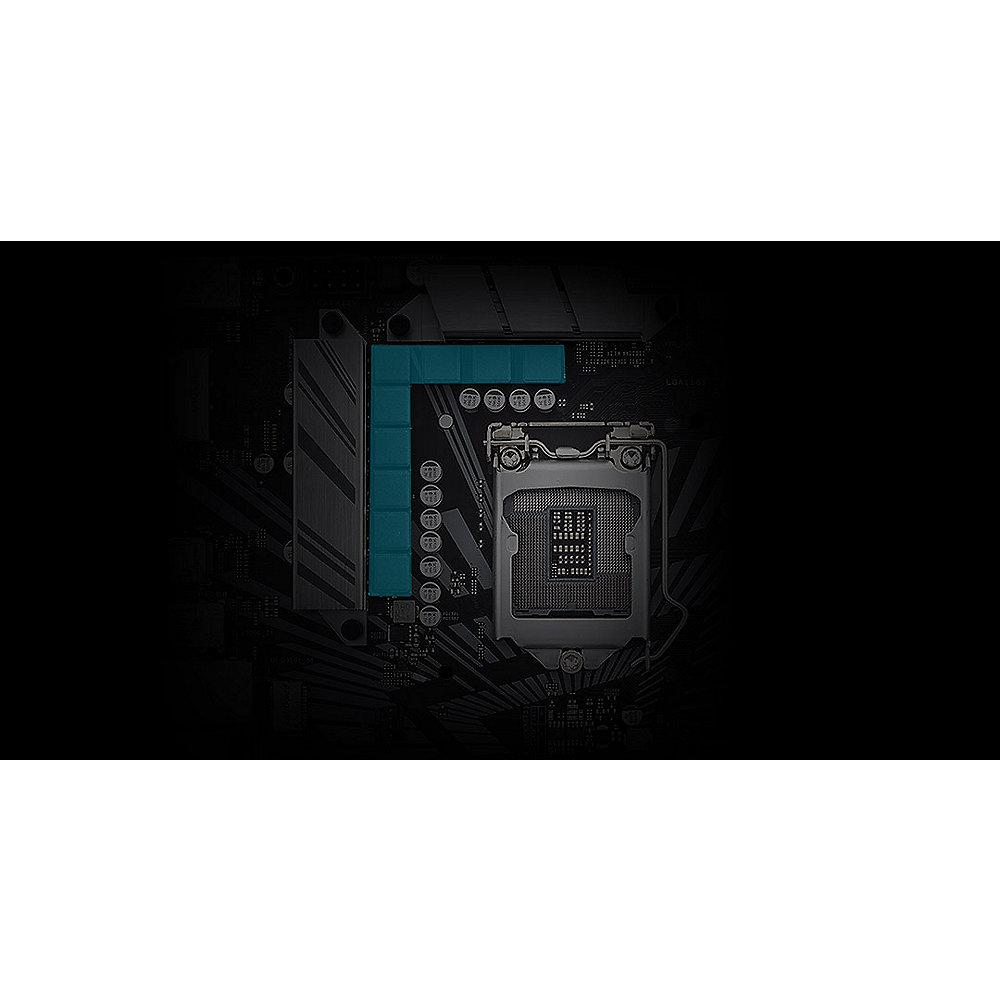

Verbesserte Stromversorgung

Das Prime Z370-P II passt die Leistungsabgabe entsprechend der Anzahl der Stromphasen an und optimiert so Leistung und Effizienz für die neuesten Intel-Prozessoren.

ProCool-Stromanschluss

Im Vergleich zu herkömmlichen Stromquellen werden die ProCool-Sockel nach strengen Spezifikationen gebaut, um einen optimalen Kontakt mit den Stromleitungen des Netzteils zu gewährleisten. Dies führt zu einer geringeren Impedanz und hilft dabei, Hotspots und Steckverbinderfehler zu vermeiden.

Zuverlässige Stabilität und Kompatibilität

Prime-Mainboards werden mit dem branchenführenden 5X-Protection-III-Konzept gefertigt, bei dem ausschließlich hochwertige Komponenten, ein hervorragendes Schaltdesign sowie höchste Standards zum Einsatz kommen, um eine hohe Qualität und Langlebigkeit des Mainboards gewährleisten zu können. Dies bedeutet außergewöhnlichen Schutz und höchste Stabilität für das System – dank der jahrzehntelangen Erfahrung des weltweit führenden Herstellers in Sachen Mainboard-Entwicklung.

Den Speicher beschleunigen

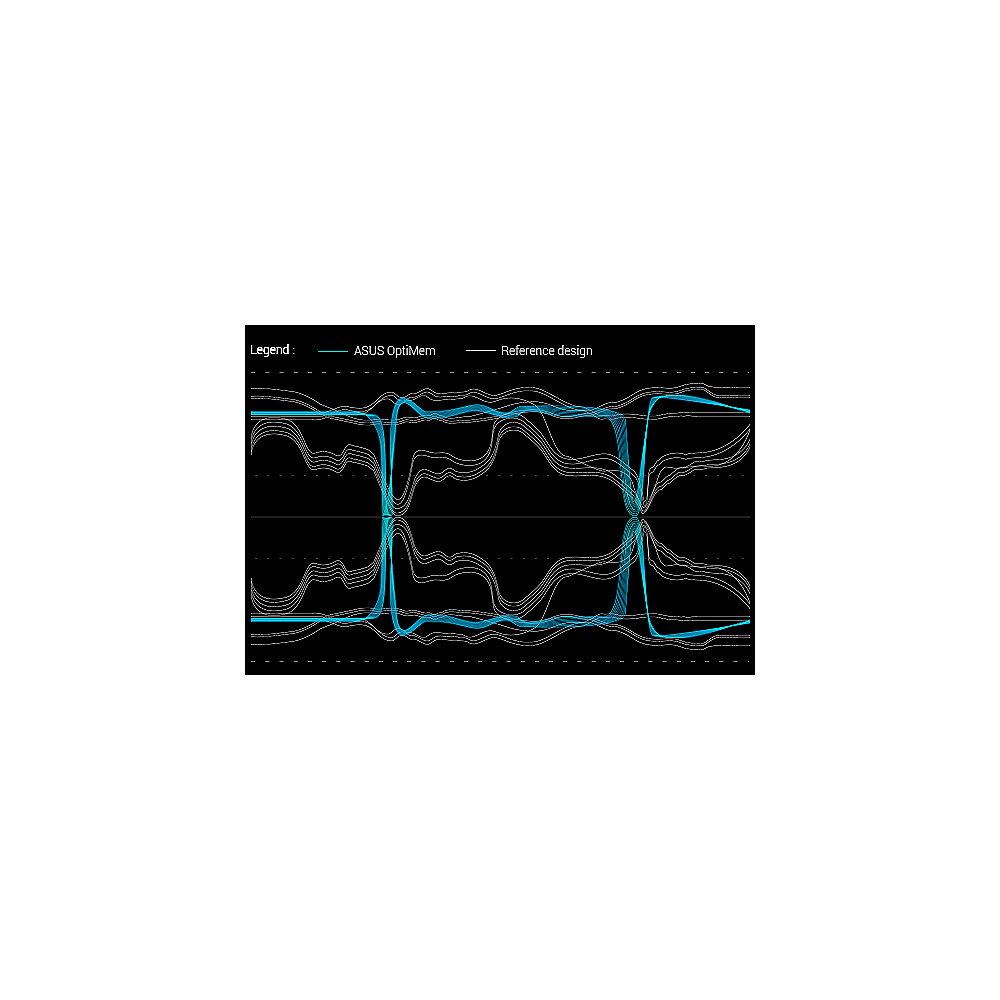

ASUS OptiMem bewahrt die Signalintegrität, indem die Leiterbahnen und Kontakte zu den optimalen Platinenschichten geführt werden, während unser T-Topologie-Schaltdesign durch die ausbalancierte Länge der Leiterbahnen zwischen den Speichersteckplätzen für zeitlich abgestimmte Signale sorgt. Diese Verbesserungen führen zu mehr Spielraum beim Übertakten und einer erhöhten Stabilität – für Speichergeschwindigkeiten von DDR4-4000 und mehr, wenn alle Speichersteckplätze bestückt sind.

Preisgekröntes UEFI-BIOS

Das elegante grafische UEFI-BIOS mit Maussteuerung ist jetzt noch ansprechender. Sowohl für PC-Einsteiger als auch für routinierte Overclocker gibt es wahlweise den EZ-Modus bzw. den Advanced-Modus, die dir helfen, schnell und einfach ans Ziel zu kommen.

EZ Tuning Wizard

Aktiviere blitzschnell eine CPU-Übertaktung, um die Systemleistung zu erhöhen oder konfiguriere einen RAID-Verbund für einen schnelleren Datenzugriff und Backups.

Meine Favoriten

Tuning-Optionen schneller finden und bevorzugte Tools zur Liste hinzufügen.

SafeSlot Core

SafeSlot Core ist der exklusive ASUS-PCIe-Steckplatz. SafeSlot Core verfügt über ein verstärktes Design, das mit einem speziellen Haken am Mainboard verankert ist und bietet im Vergleich zu Standard-Erweiterungssteckplätzen einen 1,6-fach stärkeren Halt sowie einen 1,3-fach höheren Schutz gegen Verbiegen.

M.2

Mit der Bandbreite von 4x PCI Express 3.0/2.0-Lanes unterstützt der M.2-Standard Datenübertragungsraten von bis zu 32Gb/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystem oder ein Anwendungslaufwerk.

USB 3.1 Gen 1 Front-Panel-Anschluss

Wir haben vier Super-Speed USB 3.1 Gen 1-Anschlüsse genau da platziert, wo sie gebraucht werden – am Front-Panel. Erlebe eine bis zu 10x höhere Datenübertragungsgeschwindigkeit im Vergleich zu USB 2.0 – mit sofortiger Plug&Play-Funktionalität und ohne mühevolle Anstrengungen, um an die schwer zu erreichenden Anschlüsse auf der Rückseite heranzukommen.

Intel Optane Memory Ready

Intel® Optane-Speicher ist ein revolutionäre (nicht flüchtige Datenspeicher) Technologie, die von den Mainboards der Prime 200-Serie unterstützt wird. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu beschleunigen. Das System arbeitet insgesamt schneller und responsiver.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS PRIME Z370-P II ATX Mainboard 1151 DVI/HDMI/M.2/USB3.1

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8. Generation)

Chipsatz

Intel Z370 Express

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4000+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

DVI-D mit max. Auflösung 1920 x 1200@60Hz

Steckplätze

8th Gen Intel® Core™ Processors

1 x PCIe 3.0 x16 slots (supports x16, x8/x8)

Intel® Z370 Chipset

1 x PCIe 3.0 x16 slot (max. at x4 mode)

4 x PCIe 3.0 x1 slots

Anschlüsse

Interne Anschlüsse:

2 x USB 3.1 Gen 1 connectors support additional 4 USB ports (19-pin)

2 x USB 2.0 connectors support additional 4 USB ports

4 x SATA 6.0 Gb/s connectors (gray)

2 x M.2 Socket 3 (for M Key)

1 x 4-pin CPU Fan connector for both 3-pin (DC mode) and 4-pin (PWM mode) CPU coolers control*

2 x 4-pin Chassis Fan connectors for 3-pin (DC mode) and 4-pin (PWM mode) coolers control*

1 x AIO PUMP connector

1 x Front panel audio connector (AAFP)

1 x System panel connector

1 x S/PDIF out header

1 x COM Header

1 x 24-pin EATX Power connector

1 x 8-pin EATX 12V Power connector

1 x Clear CMOS jumper

Externe Anschlüsse:

1 x PS/2 keyboard/mouse combo port

1 x HDMI port

1 x DVI-D port

1 x LAN (RJ45) ports

4 x USB 3.1 Gen 1 Type A

2 x USB 2.0/1.1 ports

3-Jack 8-Channel Audio I/O ports

Netzwerk/ Kommunikation

1x Realtek® 8111H Gigabit LAN support LANGuard

Sound

Realtek ALC887 8-Channel High Definition Audio CODEC

Besonderheiten

CrossFireX

Unterstützte Betrienssysteme

Windows 7/8/8.1/10

Lieferumfang

Handbuch

2 x SATA 6Gb/s cables

1 x IO Shield

1 x M.2 Screw Package

1 x Support DVD

Herstellergarantie

3 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
