Bedienungsanleitung für ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2

Klicken Sie um das Bild zu vergrößern
ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 Inhalt der Anleitung für ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2
  • Produktkategorie: Gaming-Komponenten ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Gaming-Komponenten

ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2
Die Bedienungsanleitung zu ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

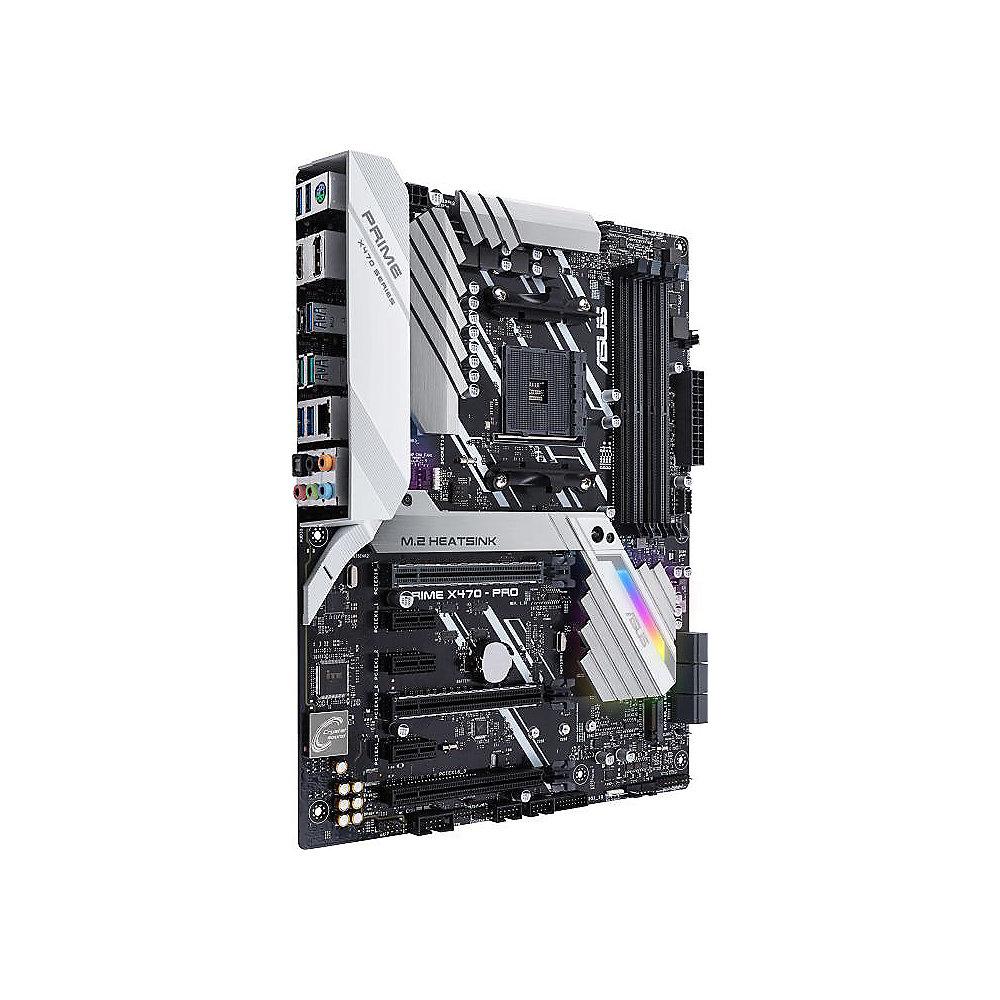

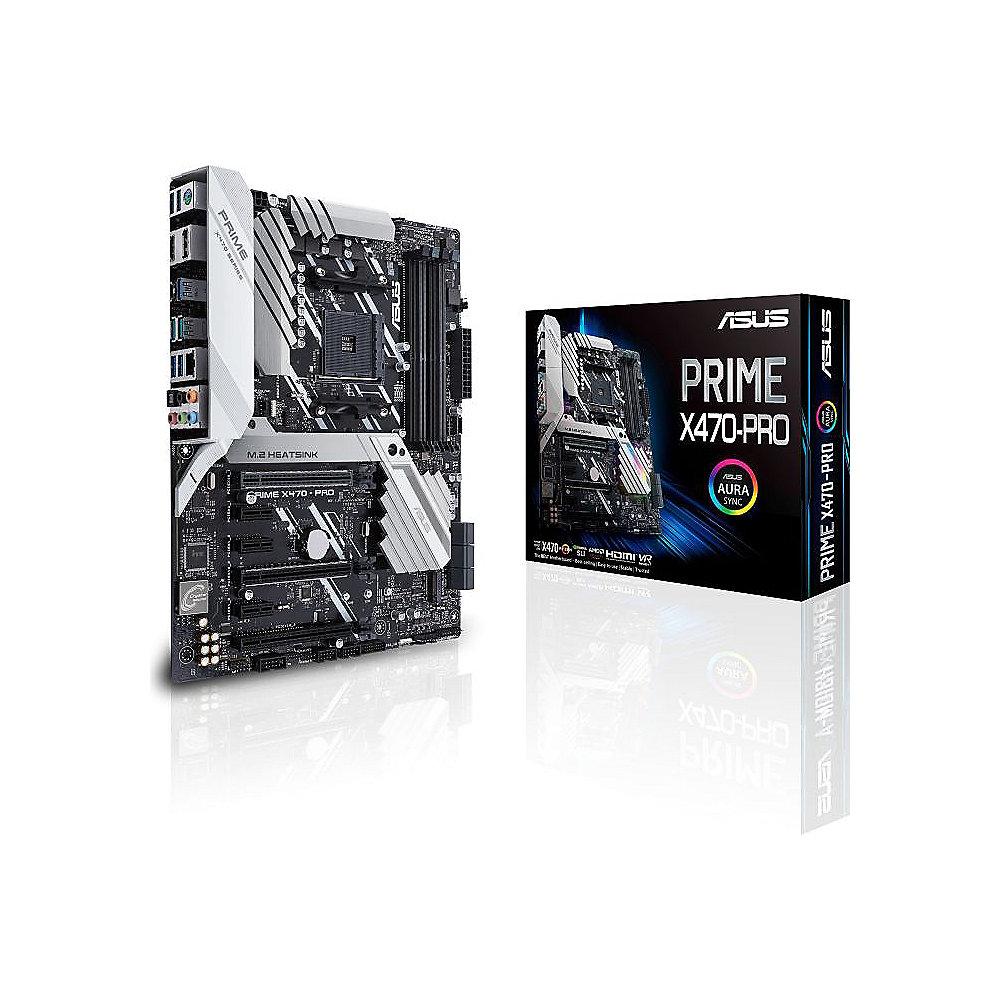

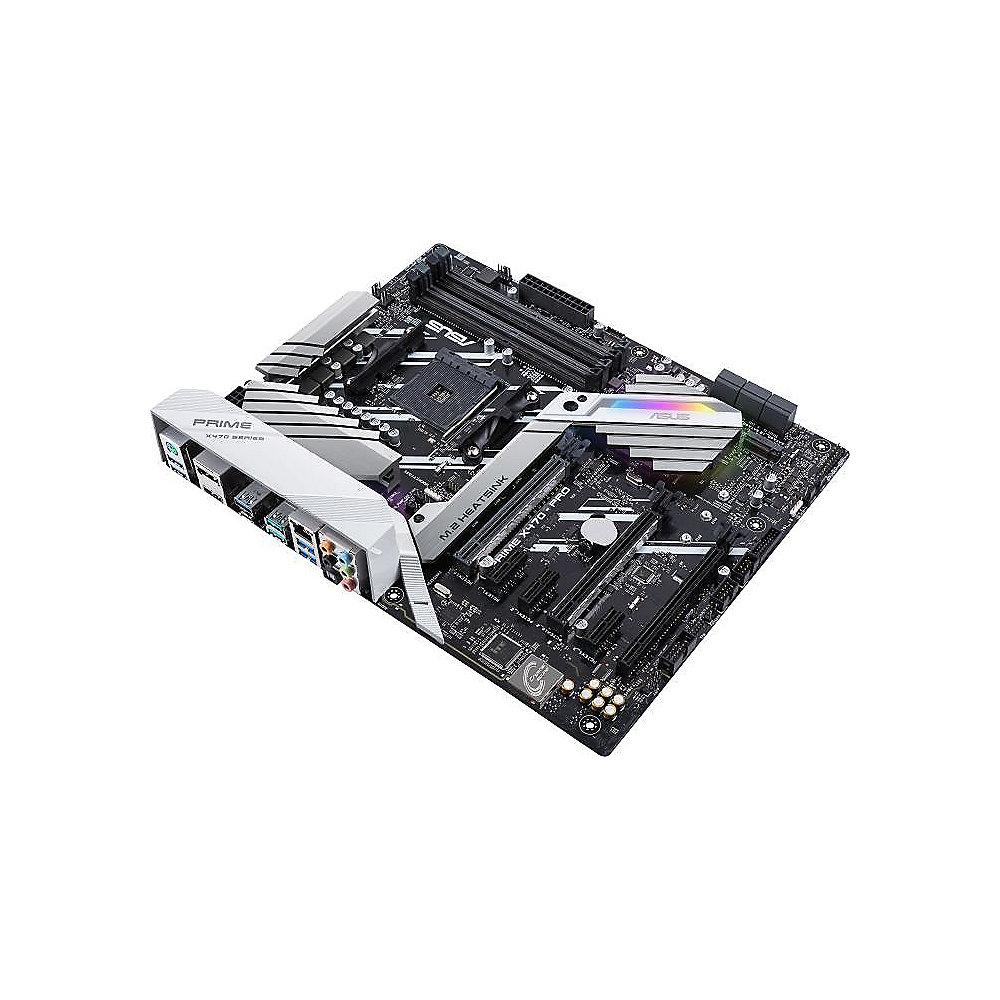

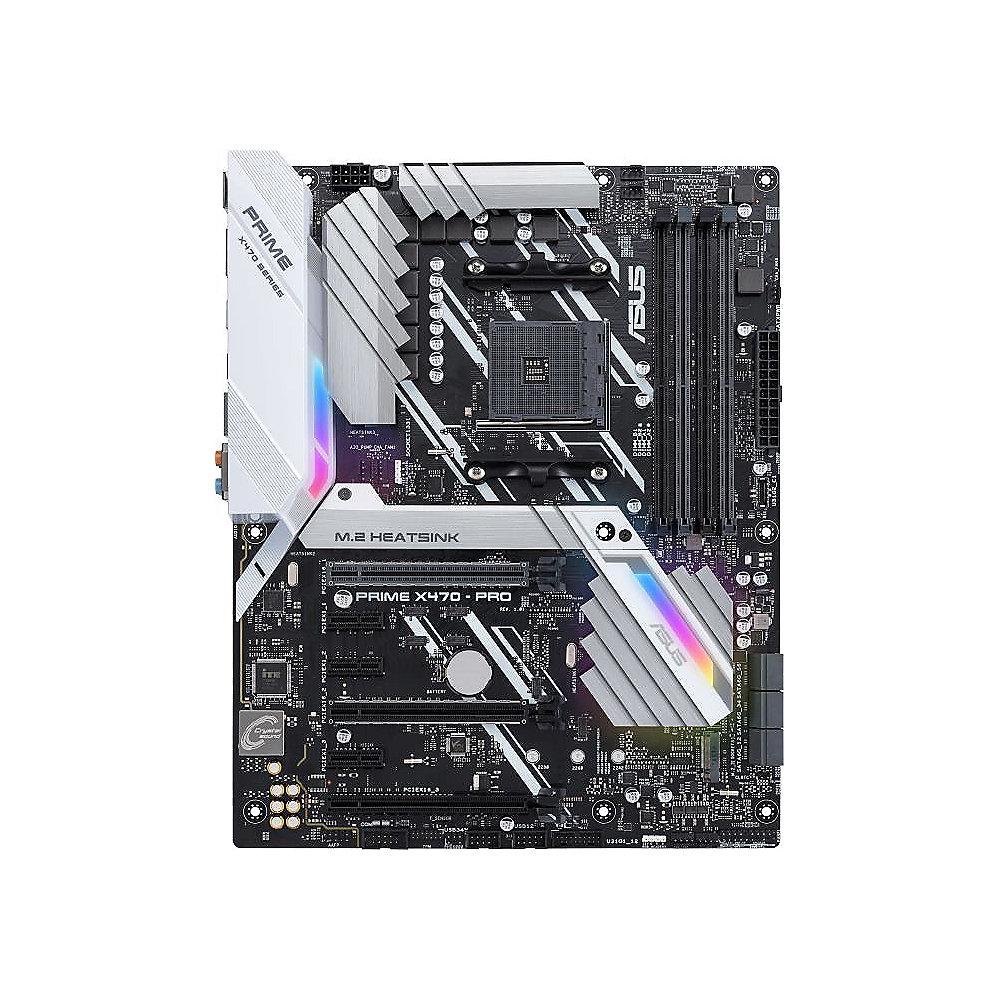

PRIME X470-Pro Gaming Mainboard X470 (AM4-Sockel, ATX-Format, Aura-Sync, DDR4, USB 3.1 Gen 2, M.2)

Features:

  • ASUS 5-Fach-Optimierung: Systemweites Tuning per Mausklick für optimierte Ãœbertaktungen und eine intelligente Kühlung für CPU- oder GPU-intensive Aufgaben

  • Branchenführende Kühloptionen: Umfassende Steuerung für Lüfter und Wasserpumpen über die Fan-Xpert-4-Software oder das beliebte ASUS UEFI

  • M.2-Kühlkörper: Das ultra-effiziente Design reduziert die Temperatur der M.2-SSD um bis zu 20°C und sorgt für eine ungedrosselte Ãœbertragungsgeschwindigkeit sowie verbesserte Zuverlässigkeit

  • Next-Gen-Konnektivität: Ãœberragende Flexibilität mit dualer M.2-Unterstützung, NVME-RAID-Unterstützung, USB-3.1-Gen-2-Schnittstellen und Front-Panel-Anschluss

  • ASUS Aura Sync: Branchenweit führendes RGB-Ökosystem mit steuerbaren Onboard-LEDs und einer riesigen Auswahl an Aura-Sync-kompatiblen Komponenten

Die ASUS-Prime-300er-Serien-Mainboards bilden die stabile Grundlage für Dein erstes Selbstbau-System und bieten gleichzeitig genug Möglichkeiten, um mit Deinen Ansprüchen zu wachsen. Wir haben all die guten Funktionen, die in den Intel®-Core™-Prozessoren der aktuellen 8. Generation enthalten sind, mit der wichtigsten Technik und dem grundlegenden Design von ASUS kombiniert, damit Du von branchenführenden Technologien profitieren kannst – darunter die automatisierte Systemoptimierung, eine umfangreiche Kühlungssteuerung und hochwertiger Onboard-Sound. Mit einem ASUS-Prime-300er-Serien-Mainboard wird der PC-Zusammenbau unkompliziert und kostengünstig – eine intelligente Wahl.

Flexible Steuerung für Luft-oder Wasserkühlung

Das ASUS Prime X470-Pro bietet umfassende Kontrollmöglichkeiten über Lüfter, Wasserpumpen und sogar All-inOne(AIO)-Kühler, alles steuerbar über Fan Xpert 4 oder unser von den Medien ausgezeichnetes UEFI. Egal, ob Du mit Luft oder Wasser kühlst, der Auto-Tuning-Modus konfiguriert alle Parameter auf intelligente Weise und mit einem einzigen Mausklick. Zusätzlich ist ein Extreme-Quiet-Modus vorhanden, der alle Lüftergeschwindigkeiten unter das standardmäßig eingestellte Minimum reduziert - damit Dein System bei leichten Aufgaben flüsterleise bleibt.

Stell Deine Gegner in den Schatten

Das ASUS Prime X470-Pro ist mit der ASUS-Aura-RGB-Technologie ausgestattet, die entweder die Optik aufwertet oder nützliche Informationen liefert. Die Entscheidung liegt ganz bei Dir. Die ASUS-Aura-Software bietet Kontrolle über Hunderte von Farben und Dutzende von Effekten. Mit ihr können integrierte LEDs, LED-Streifen und andere Aura-Sync-kompatible Geräte gesteuert werden, die an einem Onboard-Stecker angeschlossen sind. Erschaffe ein Leuchten, das zu Deiner Umgebung passt oder lasse die LEDs auf Änderungen der CPU-Temperatur reagieren.

EZ-Modus

EZ-Modus wurde für eine einfache Einrichtung entwickelt und stellt alle wichtigen Einstellungen und Statistiken auf einer einzigen Seite dar. Mit intuitiven Assistenten, einfacher Drag-and-Drop-Bedienung und der Möglichkeit, wichtige Einstellungen mit nur einem Klick vorzunehmen, ist Dein System in kürzester Zeit einsatzbereit.

Advanced-Modus

Wenn Du bereit bist, tiefer in die Konfiguration Deines Gaming-Systems einzutauchen, bietet Dir der Advanced-Modus die volle Kontrolle. Jeder Abschnitt ist intuitiv organisiert. Mit der integrierten Suchfunktion ist das Auffinden der gewünschten Optionen ein Kinderspiel. Optimiere Kühleinstellungen, speichere Profile, aktiviere Übertaktungseinstellungen und nutze das volle Potenzial Deines Ryzen-Prozessors der 2. Generation.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS Prime X470-Pro ATX Mainboard Sockel AM4 USB3.1(Gen2 Typ C)/M.2

Formfaktor/CPU

ATX Mainboard für AMD Ryzen 2. Generation/Ryzen 1. Generation/Ryzen mit Radeon Vega Grafik/7. Generation A-Series/Athlon X4 Prozessoren

Chipsatz

AMD X470

Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

Ryzen 2. Gen. 64 GB, DDR4 2133/2400/2666 MHz bis DDR4-3466(OC)

Ryzen 1. Gen. 64GB, DDR4 2133/2400/2666 MHz bis DDR4-3200(OC)

A-Serie/Athlon X4 64 GB DDR4 2133/2400 MHz

unterstützt ECC: nein

Speicherkanäle: Dual Channel

unterstützt ECC: nein

Speicherkanäle: Dual Channel

Graphik

keine integrierte Grafik

Steckplätze

AMD Ryzenâ„¢ Processors

2 x PCIe 3.0/2.0 x16 (x16 or dual x8)

AMD 7th Generation A-series/Athlonâ„¢ Processors

1 x PCIe 3.0/2.0 x16 (x8 mode)

AMD X370 chipset

1 x PCIe 2.0 x16 (max at x4 mode)

3 x PCIe 2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)

2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen

8 x SATA 6Gb/s-Schnittstellen

1 x Prozessorlüfteranschluss (1 x 4 -pin)

2 x Gehäuselüfteranschlüsse (2 x 4 -pin)

1 x Aura RGB Strip Header

1 x 24-Pin EATX Netzanschluss

1 x 8-Pin ATX 12V Netzanschluss

1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x CPU OPT Fan connector(s) (1 x 4 -pin)

1 x AIO_PUMP connector (1 x 4 -pin)

1 x W_PUMP+ connector (1 x 4 -pin)

1 x Clear BIOS-Taste

1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)

1 x 14-1 pin TPM connector

1 x COM port header

1 x USB 3.1 Gen 2 front panel connector

Externe Anschlüsse:

1 x PS/2 Tastatur/Maus Combo-Schnittstelle

1 x DisplayPort

1 x HDMI

1 x LAN (RJ45) Schnittstelle

1 x S/PDIF-Ausgang (optisch)

5 x Audio-Anschlüsse

2 x USB 3.1 Gen 2 (teal blue)Type-A,

1 x USB 3.1 Gen 1 USB Type-CTM,

5 x USB 3.1 Gen 1

Netzwerk/ Kommunikation

1x Gigabit-LAN,

Sound

SupremeFX ALC1220, 8-Kanal Audio

Besonderheiten

CrossFireX Sli Optical S/PDIF-Out Anschluß

Lieferumfang

Handbuch

ASUS Q-Shield

4 x SATA 6Gb/s-Kabel

1 x M.2 Screw Package

1 x Supporting DVD

1 x SLI HB BRIDGE(2-WAY-M)

1 x Q-connector(s) (1 in 1)

Garantie

3 Jahre Herstellergarantie
