Bedienungsanleitung

Bedienungsanleitung
ASUS PRIME H370-Plus ATX Mainboard Sockel

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

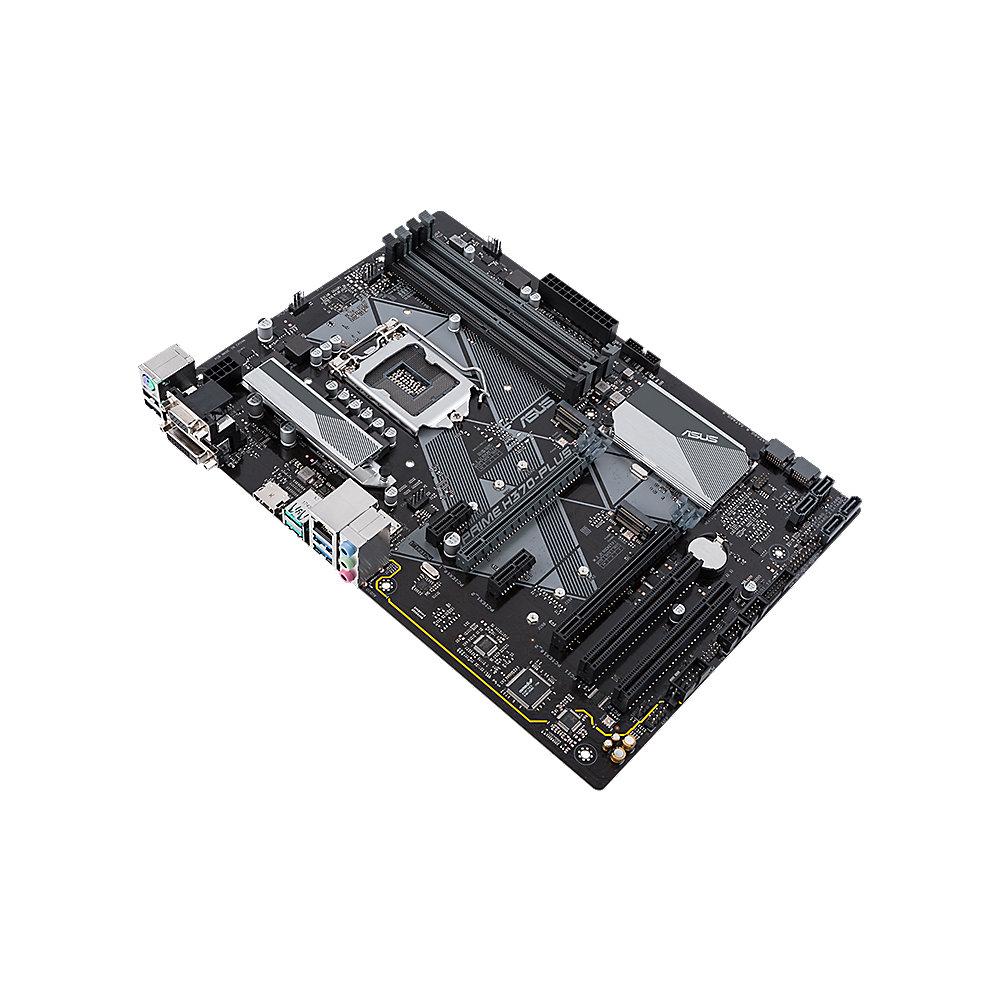

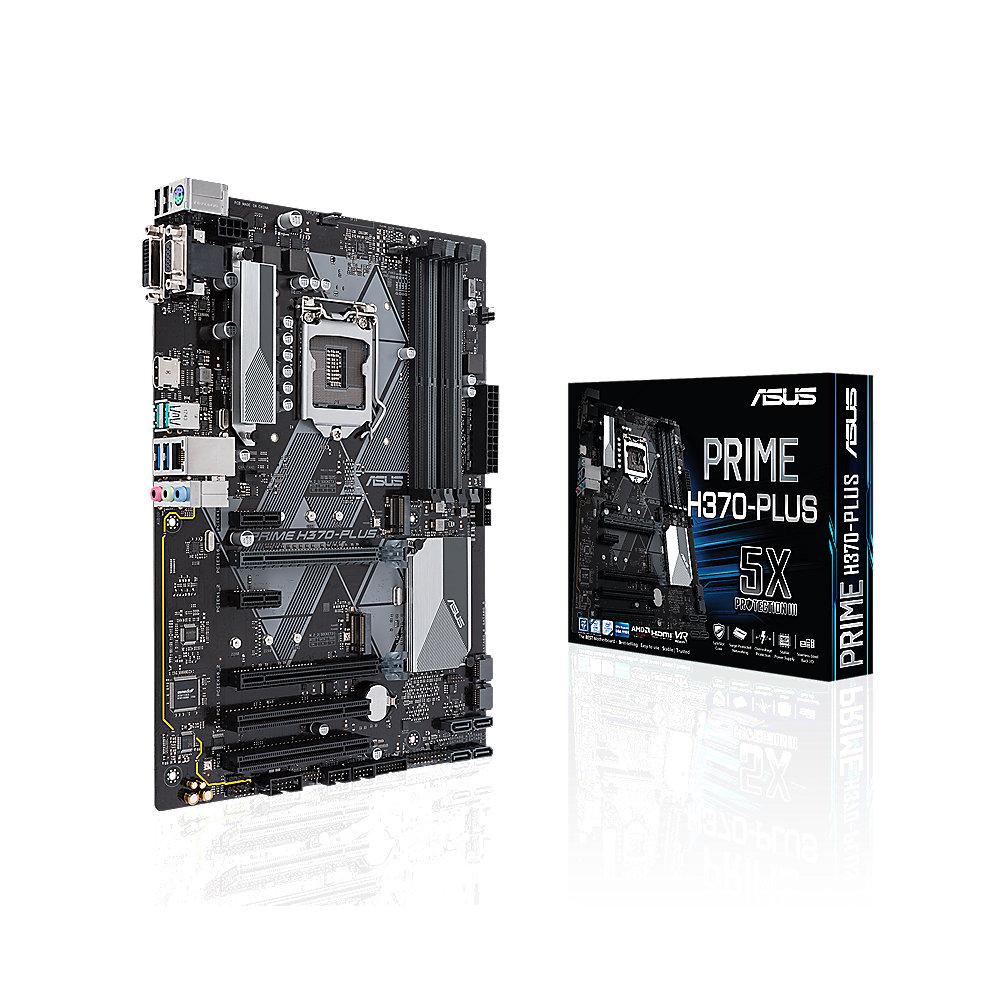

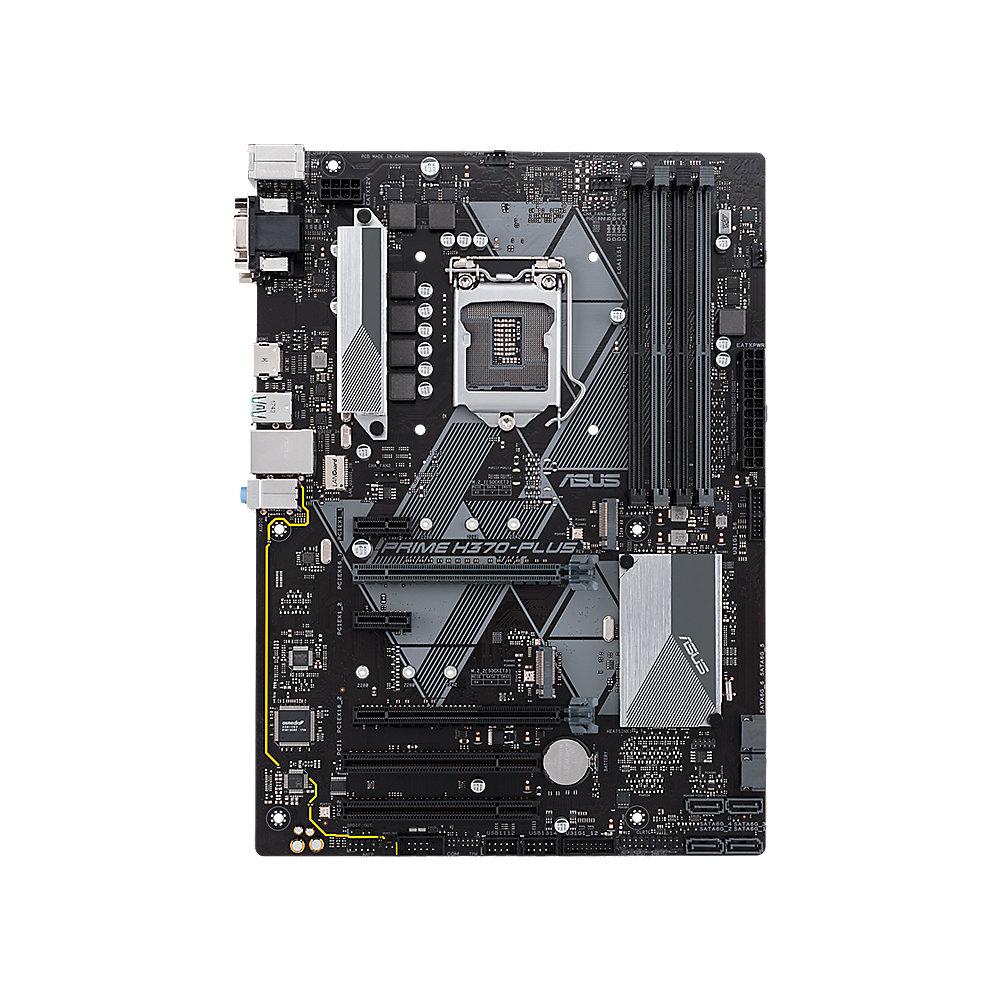

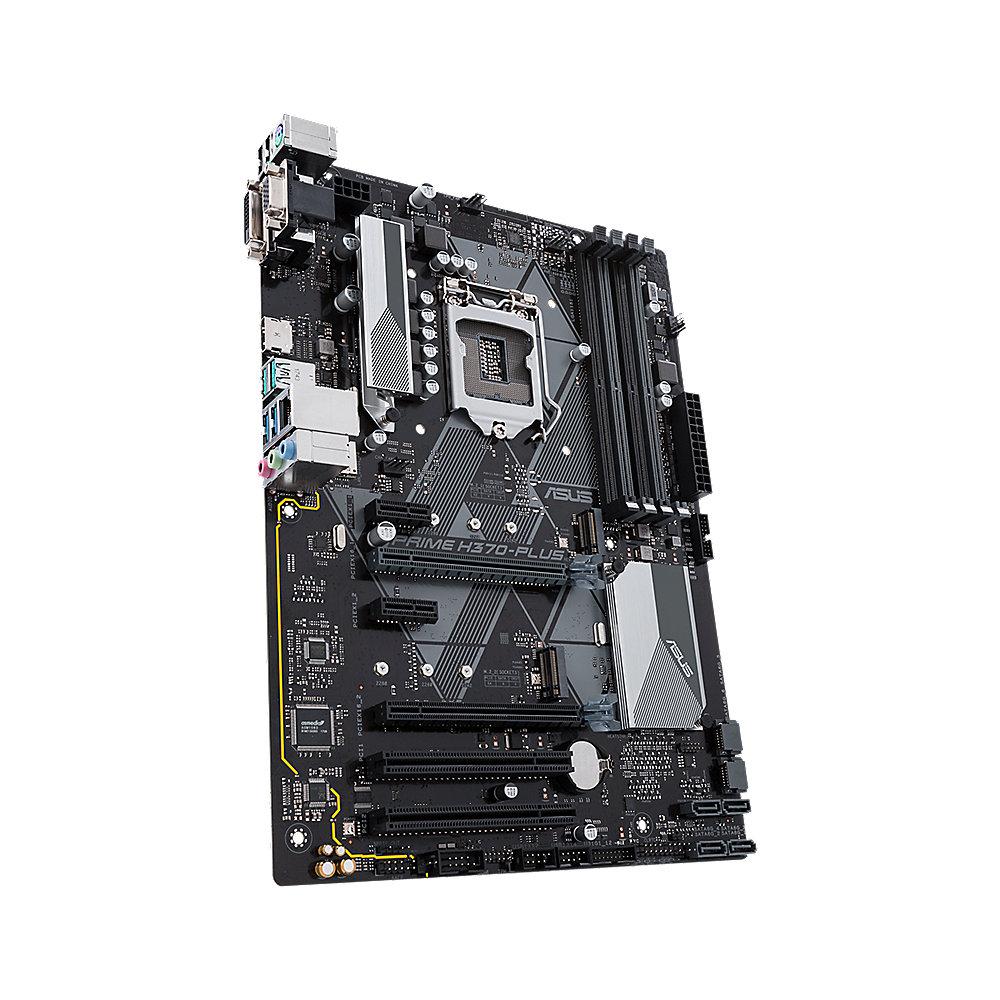

Bedienungsanleitung für ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2

Klicken Sie um das Bild zu vergrößern
ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 Inhalt der Anleitung für ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2
Die Bedienungsanleitung zu ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA-1151 ATX-Mainboard mit LED-Beleuchtung, DDR4 2666MHz, dualem M.2, Intel-Optane-Speicherunterstützung, HDMI, SATA mit 6Gbit/s und USB 3.1 Gen 2

Features:

  • ASUS OptiMem: Die sorgfältige Anordnung der Leiterbahnen und Kontakte bewahrt die Signalintegrität und verbessert die Speicherstabilität

  • Fan Xpert 2 : Flexible Steuerung für eine ultimative Kühlung und einen extrem leisen Betrieb, inklusive Temperaturerkennung für die Grafikkarte

  • 5X Protection III: Mehrfacher Hardware-Schutz für eine umfassende Sicherheit

  • Ultraschnelle Konnektivität: Ãœberragende Flexibilität mit USB 3.1 Gen 2, Intel-Optane-Speicherunterstützung, duale M.2-Steckplätze und NVMe-PCIe-RAID-Unterstützung für blitzschnelle Datenübertragungen..

Die ASUS-Prime-300er-Serien-Mainboards bilden die stabile Grundlage für Dein erstes Selbstbau-System und bieten gleichzeitig genug Möglichkeiten, um mit Deinen Ansprüchen zu wachsen. Wir haben all die guten Funktionen, die in den Intel®-Core™-Prozessoren der aktuellen 8. Generation enthalten sind, mit der wichtigsten Technik und dem grundlegenden Design von ASUS kombiniert, damit Du von branchenführenden Technologien profitieren kannst – darunter die automatisierte Systemoptimierung, eine umfangreiche Kühlungssteuerung und hochwertiger Onboard-Sound. Mit einem ASUS-Prime-300er-Serien-Mainboard wird der PC-Zusammenbau unkompliziert und kostengünstig – eine intelligente Wahl.

Verbesserte DDR4-Stabilität

ASUS OptiMem bewahrt die Integrität des Speichersignals, indem es die Leiterbahnen und Durchkontaktierungen auf die optimale PCB-Schicht führt. Unser T-Topologie-Layout sorgt zusätzlich für eine zeitlich abgestimmte Signalübertragung, indem die Leiterbahnlänge zwischen den Speicherplätzen gleichmäßig angepasst wird. Dank dieser Verbesserungen unterstützen Prime-300er-Serien-Mainboards eine große Auswahl an Dual- und Quad-DIMM-Speicherkits. Gleichzeitig bieten sie Deinem System die benötigte Stabilität, um mit jeder Art von Belastung fertig zu werden – egal ob Du spielst oder anspruchsvolle Anwendungen ausführst.

Q-Fan Control

bietet entweder die Möglichkeit, die Lüfterdrehzahl manuell zu konfigurieren oder eines der voreingestellten Lüfterprofile zu verwenden. Hier stehen die Modi Standard, Silent, Turbo oder Full Speed zur Auswahl. Zusätzlich gibt es eine Funktion zur automatischen Umschaltung auf volle Drehzahl, wenn die Temperatur 75°C erreicht.

Suchfunktion

Wenn Du bereit bist, tiefer einzutauchen, ermöglicht der erweiterte Modus die volle Kontrolle über alle Funktionen des Mainboards – mit einer integrierten Suchfunktion, um die gewünschte Einstellung im Handumdrehen zu finden.

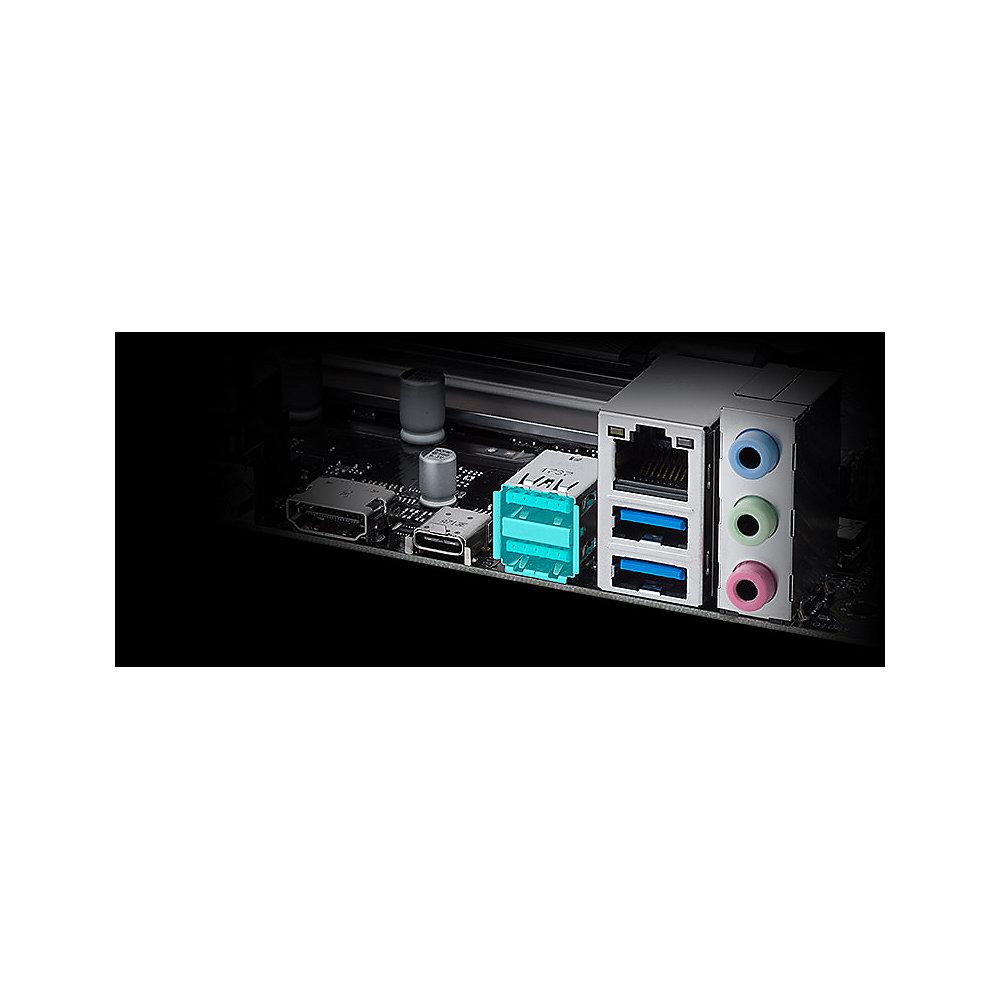

Ultimative Geschwindigkeit von 10Gbit/s mit den integrierten USB 3.1 Gen 2-Anschlüssen

Mit dem abwärtskompatiblen USB 3.1 Gen 2 Typ-A bietet das Mainboard ein Maximum an Flexibilität und blitzschnelle Datenübertragungsraten von bis zu 10Gbits/s – zweimal so schnell wie USB 3.1 Gen 1!

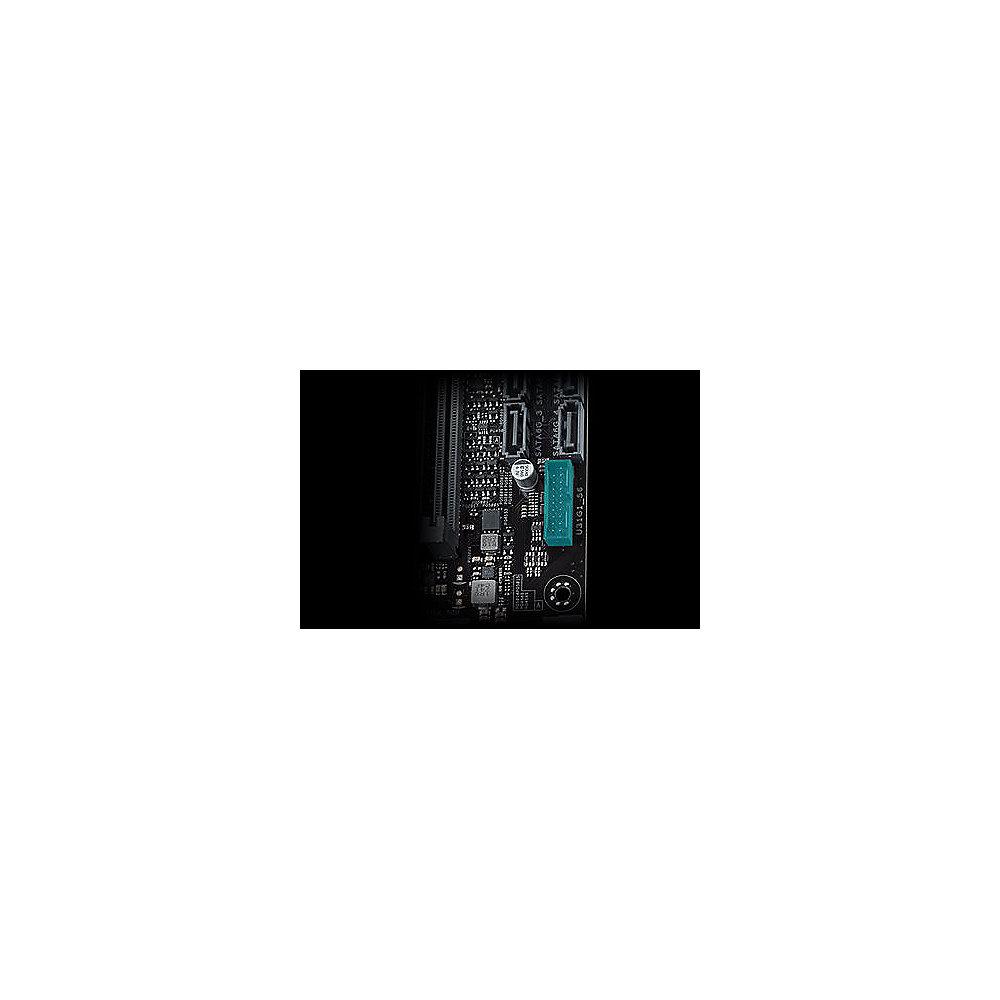

USB 3.1 Gen 1 Front-Panel-Anschluss - Zukunftssichere Anschlussmöglichkeiten

Die vier Super-Speed USB-3.1-Gen-1-Anschlüsse befinden sich genau da, wo sie gebraucht werden – Am Front-Panel. Erlebe eine bis zu 10x höhere Datenübertragungsgeschwindigkeit im Vergleich zu USB 2.0 – mit sofortiger Plug&Play-Funktionalität und ohne mühevolle Anstrengungen, um an die schwer zu erreichenden Anschlüsse auf der Rückseite heranzukommen.

M.2 - Mehr Geschwindigkeit mit integriertem M.2

Mit der Bandbreite von 4x PCI Express® 3.0/2.0 liefert der M.2-Standard Datenübertragungsraten von bis zu 32 Gbit/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystem oder ein Anwendungslaufwerk

Intel-Optane-Speicher

Intel Optane™ ist ein revolutionäre (nicht flüchtige Datenspeicher) Technologie, die von den Mainboards der Prime-300er-Serie unterstützt wird. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu verkürzen. Das System reagiert somit insgesamt schneller.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS PRIME H370-Plus ATX Mainboard Sockel 1151 DVI/HDMI/VGA/M.2

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren und Pentium/Celeron (8. Generation)

Chipsatz

Intel H370

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133/2400/2666 MHz

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

VGA mit max. Auflösung 1920 x 1200 bei 60Hz

DVI-D mit max. Auflösung 1920x 1200 bei 60Hz

HDMI 1.4b mit max. Auflösung 4096 x 2304 bei 24 Hz / 2560 x 1600 bei 60 Hz

Unterstützt AMD CrossFireX™ Technology

Steckplätze

1 x PCIe 3.0/2.0 x16 (x16 mode)

1 x PCIe 3.0/2.0 x16 (max at x4 mode)

2 x PCIe 3.0/2.0 x1

2 x PCI

Anschlüsse

Interne Anschlüsse:

2 x USB 3.0-Anschluss unterstützt zusätzlich 4 USB 3.0-Schnittstellen (19-pin)

2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen

6 x SATA 6Gb/s-Schnittstellen

1 x Prozessorlüfteranschluss (1 x 4 -pin)

3 x Gehäuselüfteranschlüsse (1 x 4 -pin)

1 x S/PDIF-Ausgang

1 x 24-Pin EATX Netzanschluss

1 x 8-Pin ATX 12V Netzanschluss

1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 X2 mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x TPM header

1 x Clear BIOS-Taste

1 x System panel(s) (Chassis intrusion header is inbuilt)

1 x COM port header

1 x Mono Out header

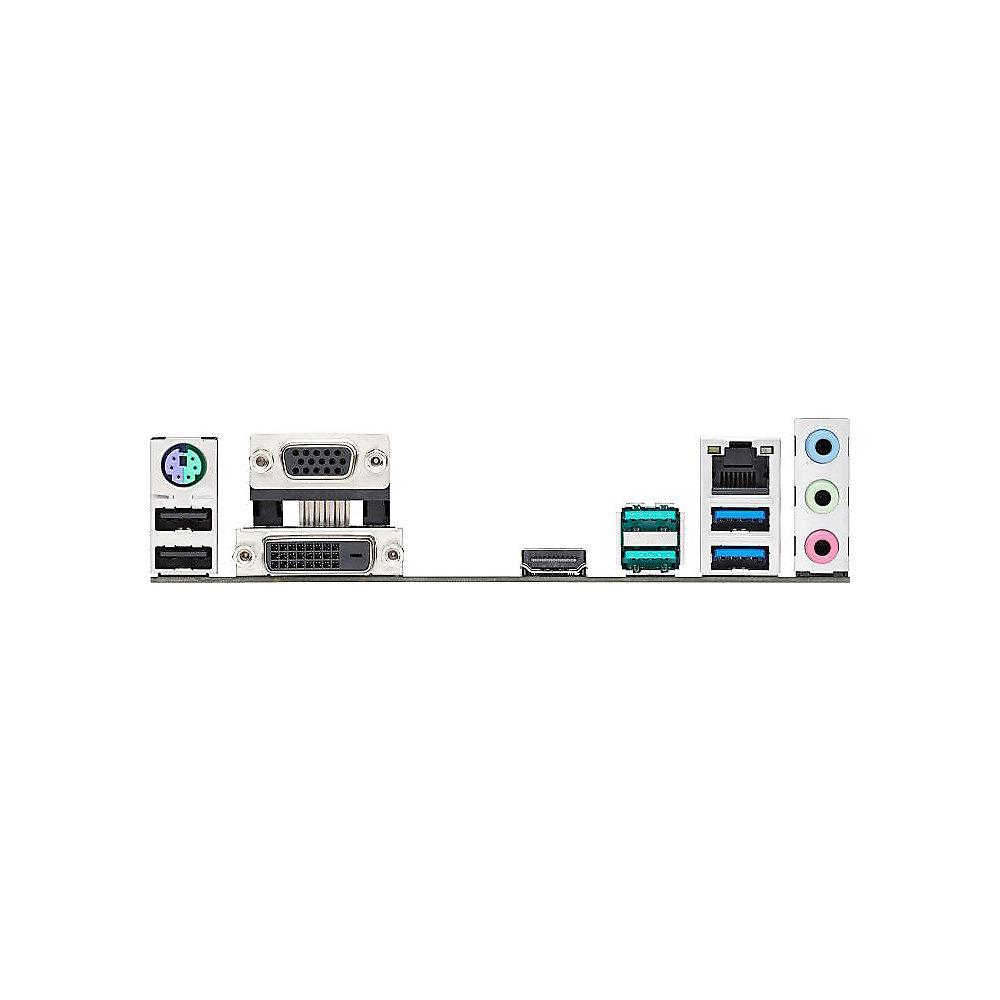

Externe Anschlüsse:

1 x PS/2 Tastatur/Maus Combo-Schnittstelle

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x LAN (RJ45) Schnittstelle

3 x Audio-Anschlüsse

2 x USB 3.1 Gen 2 (teal blue)up to 10Gbps

2 x USB 3.1 Gen 1 (blau) up to 5Gbps,

2 x USB 2.0

Netzwerk/ Kommunikation

Realtek® RTL8111H, 1 x Gigabit LAN

Sound

Realtec ALC887 8-Channel High Definition Audio CODEC

Besonderheiten

ASUS 5X Protection III :

ASUS OptiMem:

ASUS Exclusive Features :

  • AI Suite 3

  • Ai Charger

  • PC Cleaner

  • File Transfer

ASUS Quiet Thermal Solution :

ASUS EZ DIY :

ASUS Q-Design :

M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds)

Unterstützte Betrienssysteme

Windows 10

Lieferumfang

Handbuch

2 x SATA 6Gb/s-Kabel

I/O Shield

2 x M.2 screws

1 x SCD (by region)

Herstellergarantie

3 Jahre
