ASUS Prime H310M-D R2.0 mATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell

Klicken Sie um das Bild zu vergrößern
ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell Inhalt der Anleitung für ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell
Die Bedienungsanleitung zu ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA-1151 mATX-Mainboard mit LED-Beleuchtung, DDR4 2666MHz, M.2-Unterstützung, HDMI, SATA 6Gbit/s und USB 3.1 Gen1

Features:

  • ASUS OptiMem: Die sorgfältige Anordnung der Leiterbahnen und Kontakte bewahrt die Signalintegrität und verbessert die Speicherstabilität

  • Fan Xpert: Flexible Steuerung für eine ultimative Kühlung und einen extrem leisen Betrieb, inklusive Temperaturerkennung für die Grafikkarte

  • 5X Protection III: Mehrfacher Hardware-Schutz für eine umfassende Sicherheit

  • Ultraschnelle Konnektivität: Native M.2-Unterstützung für blitzschnelle Speichergeschwindigkeiten

Die ASUS-Prime-300er-Serien-Mainboards bilden die stabile Grundlage für Dein erstes Selbstbau-System und bieten gleichzeitig genug Möglichkeiten, um mit Deinen Ansprüchen zu wachsen. Wir haben all die guten Funktionen, die in den Intel®-Core™-Prozessoren der aktuellen 8. Generation enthalten sind, mit der wichtigsten Technik und dem grundlegenden Design von ASUS kombiniert, damit Du von branchenführenden Technologien profitieren kannst – darunter die automatisierte Systemoptimierung, eine umfangreiche Kühlungssteuerung und hochwertiger Onboard-Sound. Mit einem ASUS-Prime-300er-Serien-Mainboard wird der PC-Zusammenbau unkompliziert und kostengünstig – eine intelligente Wahl.

Verbesserte DDR4-Stabilität

ASUS OptiMem bewahrt die Integrität des Speichersignals, indem es die Leiterbahnen und Durchkontaktierungen auf die optimale PCB-Schicht führt. Unser T-Topologie-Layout sorgt zusätzlich für eine zeitlich abgestimmte Signalübertragung, indem die Leiterbahnlänge zwischen den Speicherplätzen gleichmäßig angepasst wird. Dank dieser Verbesserungen unterstützt die Prime-300er-Serie eine große Auswahl an Dual- und Quad-DIMM-Speicherkits. Gleichzeitig bieten sie Deinem System die benötigte Stabilität, um mit jeder Art von Belastung fertig zu werden – egal ob Du spielst oder anspruchsvolle Anwendungen ausführst.

Q-Fan Control

bietet entweder die Möglichkeit, die Lüfterdrehzahl manuell zu konfigurieren oder eines der voreingestellten Lüfterprofile zu verwenden. Hier stehen die Modi Standard, Silent, Turbo oder Full Speed zur Auswahl. Zusätzlich gibt es eine Funktion zur automatischen Umschaltung auf volle Drehzahl, wenn die Temperatur 75°C erreicht.

Suchfunktion

Wenn Du bereit bist, tiefer einzutauchen, ermöglicht der erweiterte Modus die volle Kontrolle über alle Funktionen des Mainboards – mit einer integrierten Suchfunktion, um die gewünschte Einstellung im Handumdrehen zu finden.

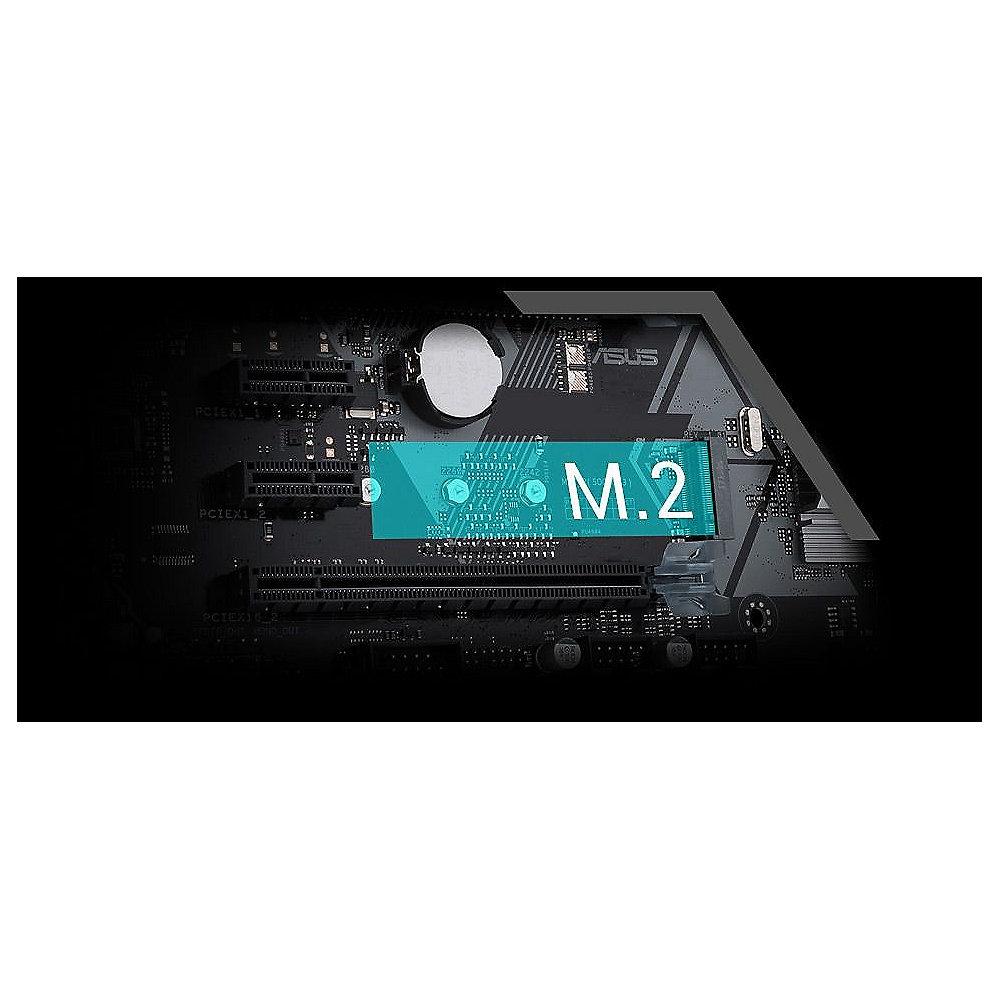

Extrem hohe Speichergeschwindigkeit

Mit der doppelten Bandbreite von PCI Express 3.0/2.0 unterstützt der M.2-Standard Datenübertragungsraten von bis zu 10 GB/s. Davon profitiert insbesondere das Laufwerk, auf dem das Betriebssystem oder Anwendungen installiert sind, da so der gesamte PC und vor allem professionelle Anwendungen mit maximaler Geschwindigkeit betrieben werden können.

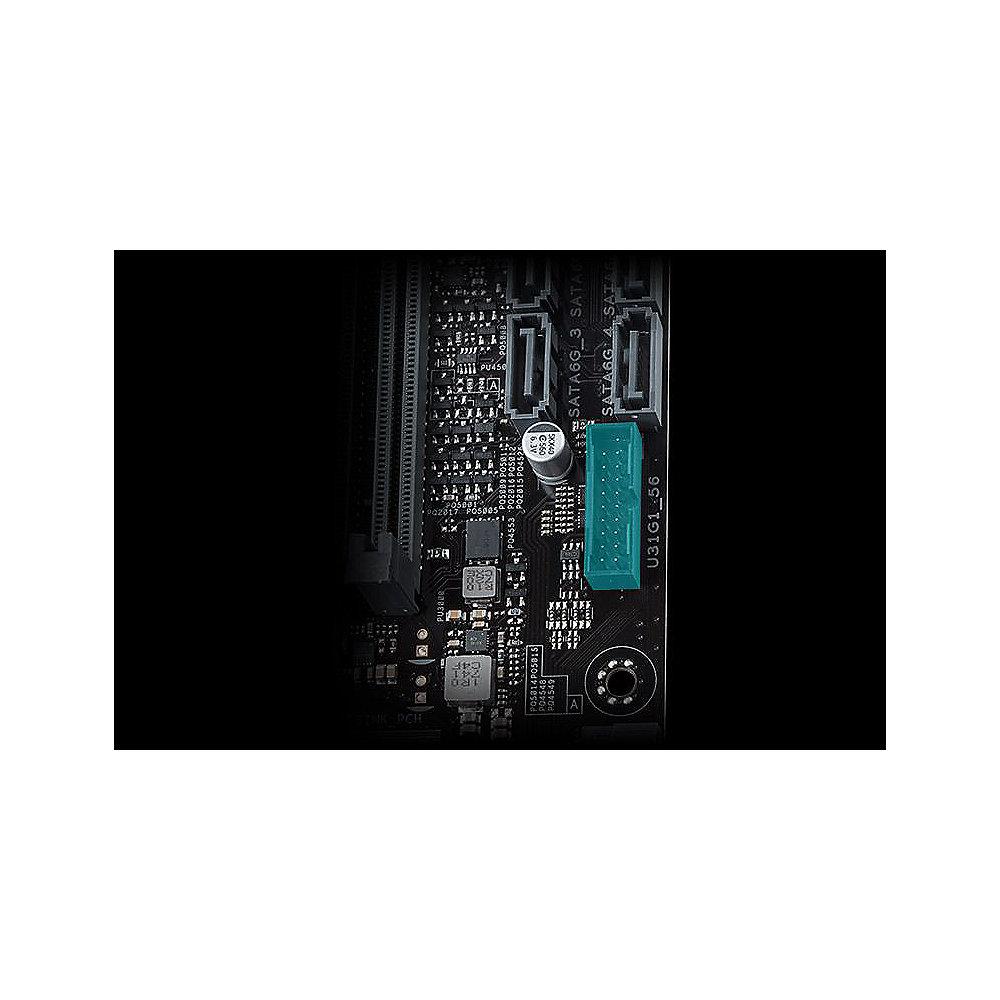

USB 3.1 Gen 1 Front-Panel-Anschluss

Die vier Super-Speed USB-3.1-Gen-1-Anschlüsse befinden sich genau da, wo sie gebraucht werden – Am Front-Panel. Erlebe eine bis zu 10x höhere Datenübertragungsgeschwindigkeit im Vergleich zu USB 2.0 – mit sofortiger Plug&Play-Funktionalität und ohne mühevolle Anstrengungen, um an die schwer zu erreichenden Anschlüsse auf der Rückseite heranzukommen.

M.2 (für H310 X2 M.2)

Mit der Bandbreite von 2x PCI Express® 2.0 liefert der M.2-Standard Datenübertragungsraten von bis zu 10Gbit/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystems oder ein Anwendungslaufwerk.

5X Protection

Prime-300er-Serien-Mainboards werden mit dem branchenführenden 5X-Protection-III-Konzept gefertigt, bei dem ausschließlich hochwertige Komponenten, ein hervorragendes Schaltdesign sowie höchste Standards zum Einsatz kommen, um eine hohe Qualität und Langlebigkeit des kostspieligen Mainboards gewährleisten zu können. Dies bedeutet außergewöhnlichen Schutz und höchste Stabilität für das System - dank der jahrzehntelangen Erfahrung des weltweit führenden Herstellers in Sachen Mainboard-Entwicklung

LANGuard

ASUS LANGuard sorgt für ein abgesichertes Netzwerk auf Hardware-Ebene durch den Einsatz einer Technologie zur Signalkopplung sowie hochwertige, gegen elektromagnetische Interferenzen (EMI) geschirmte Kondensatoren auf dem Mainboard. Somit werden eine zuverlässigere Netzwerkverbindung und ein höherer Datendurchsatz gewährleistet.

Schutz gegen Ãœberspannung

Das exklusive Schaltkreis-Design mit integrierten Spannungsreglern schützt das Mainboard vor Beschädigungen durch unerwartet hohe Spannungsspitzen aufgrund einer schwankenden oder unzureichenden Stromversorgung.

DIGI VRM

Die exklusive DIGI VRM-Technologie von ASUS erkennt intelligent und in Echtzeit die jeweiligen Leistungsanforderungen des Prozessors und versorgt diesen entsprechend mit Strom. Somit wird der Stromverbrauch verringert und die Systemstabilität verbessert.

Überstromschutz für den Arbeitsspeicher

Die selbstrückstellenden Sicherungen auf dem Mainboard verhindern Schäden durch Überströme und Kurzschlüsse. Der Schutz reicht von den Anschlüssen bis zu den Arbeitsspeicher-Modulen, um sowohl das System als auch angeschlossene Geräte vor Schäden zu bewahren.

Anschlussblende aus Edelstahl

Die mit einer Chromoxidschicht versehenen Edelstahl-Anschlussblenden sind korrosionsbeständig und besitzen im Vergleich zu herkömmlichen Blenden die dreifache Lebensdauer

ESD-Guards

Die ASUS-ESD-Guards verlängern die Lebensdauer der Bauteile und verhindern Schäden durch elektrostatische Entladung. Sie bieten Schutz für bis zu /- 10 kV Luftentladung und bis zu /- 6 kV Kontaktentladung.

Intel-H310-Chipsatz

Der Intel® H310 ist ein Einzel-Chipsatz-Design und unterstützt Intel®-Core™-Prozessoren der 8. Generation für den Sockel LGA1151. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite und Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der H310 Chipsatz maximal vier USB-3.1-Gen-1-Anschlüsse, vier SATA-Schnittstellen mit 6Gbit/s sowie M.2-Steckplätze mit 10Gbit/s und PCIe-2.0-Anbindung für eine schnelle Datenübertragung. Der Intel H310 unterstützt zudem integrierte Grafiklösungen für Performance auf dem neuesten Stand.

Bereit für Intel LGA1151 Core-Prozessoren der 8. Generation (2-DIMM-Version)

Dieses Mainboard unterstützt Intel® Core™-Prozessoren der 8. Generation für den LGA1151-Sockel. Integrierte Grafik-, Speicher- und PCI Express-Controller unterstützen die Onboard-Grafikausgabe über dedizierte Chipsätze, Dual-Channel (2-DIMM) DDR4-Speicher sowie 16 PCI-Express-3.0/2.0-Lanes für eine überragende Performance





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS Prime H310M-D R2.0 mATX Mainboard Sockel 1151 DVI/VGA/M.2/Parallel/Seriell

Formfaktor/CPU

mATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3, Intel Celeron, Intel Pentium (8. Generation Coffee Lake) Prozessoren

Chipsatz

Intel H310

Arbeitsspeicher

32 GB maximaler Arbeitsspeicher DDR4-2133/2400/2666 MHz

2x RAM-Slots (Steckplätze für Arbeitsspeicher)

Speicherkanäle: Dual Channel

unterstützt ECC: nein

unterstützt XMP: ja

Graphik

Intel HD Graphics über Prozessor

Unterstützt D-sub (VGA) mit max. Auflösung 1920 x 1200 @ 60 Hz

Unterstützt HDMI 1.4b mit max. Auflösung 4096 x 2160 @ 24 Hz / 25600 x 1600 @ 60 Hz

Steckplätze

1 x PCIe 3.0/2.0 x16 (x16 mode, grau)

2 x PCIe 3.0/2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)

2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen

4 x SATA 6Gb/s-Schnittstellen

1 x Prozessorlüfteranschluss (1 x 4 -pin)

1 x Gehäuselüfteranschlüsse (1 x 4 -pin)

1 x S/PDIF-Ausgang

1 x 24-Pin EATX Netzanschluss

1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x Clear BIOS-Taste

1 x 4-pin ATX 12V Power connector(s)

1 x System panel connector

1 x Speaker connector

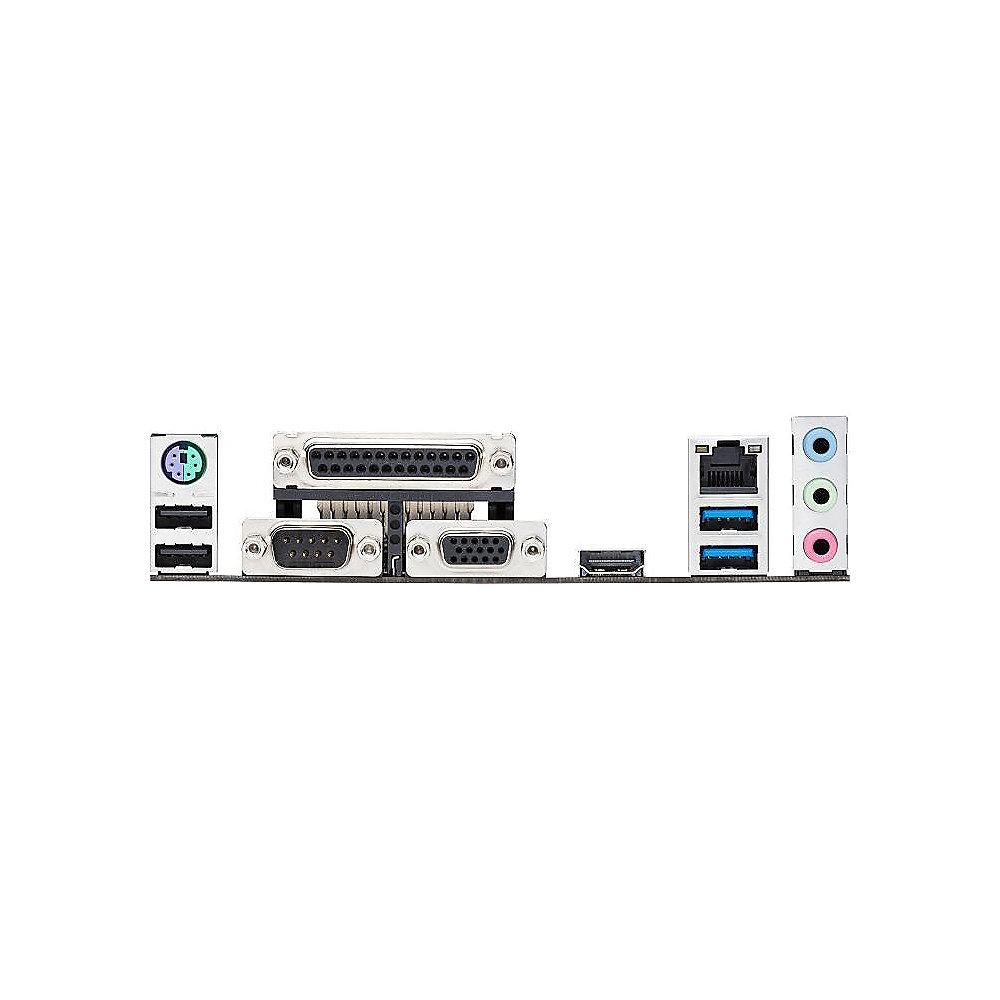

Externe Anschlüsse:

1 x PS/2 Tastatur/Maus Combo-Schnittstelle

1 x D-Sub

1 x HDMI

1 x LAN (RJ45) Schnittstelle

3 x Audio-Anschlüsse

2 x USB 3.1 Gen 1 (blau) Type-A, up to 5Gbps

2 x USB 2.0

1 x COM port(s)

1 x LPT port

Netzwerk/ Kommunikation

1x Gigabit-LAN, Realtek® RTL8111H

Sound

Realtek ALC887, 8-Kanal Audio

Besonderheiten

Parallel Seriell M.2

Lieferumfang

Benutzerhandbuch

2 x SATA 6Gb/s-Kabel

I/O Shield

1 x M.2 Anchor

x Supporting DVD

Herstellergarantie

3 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
