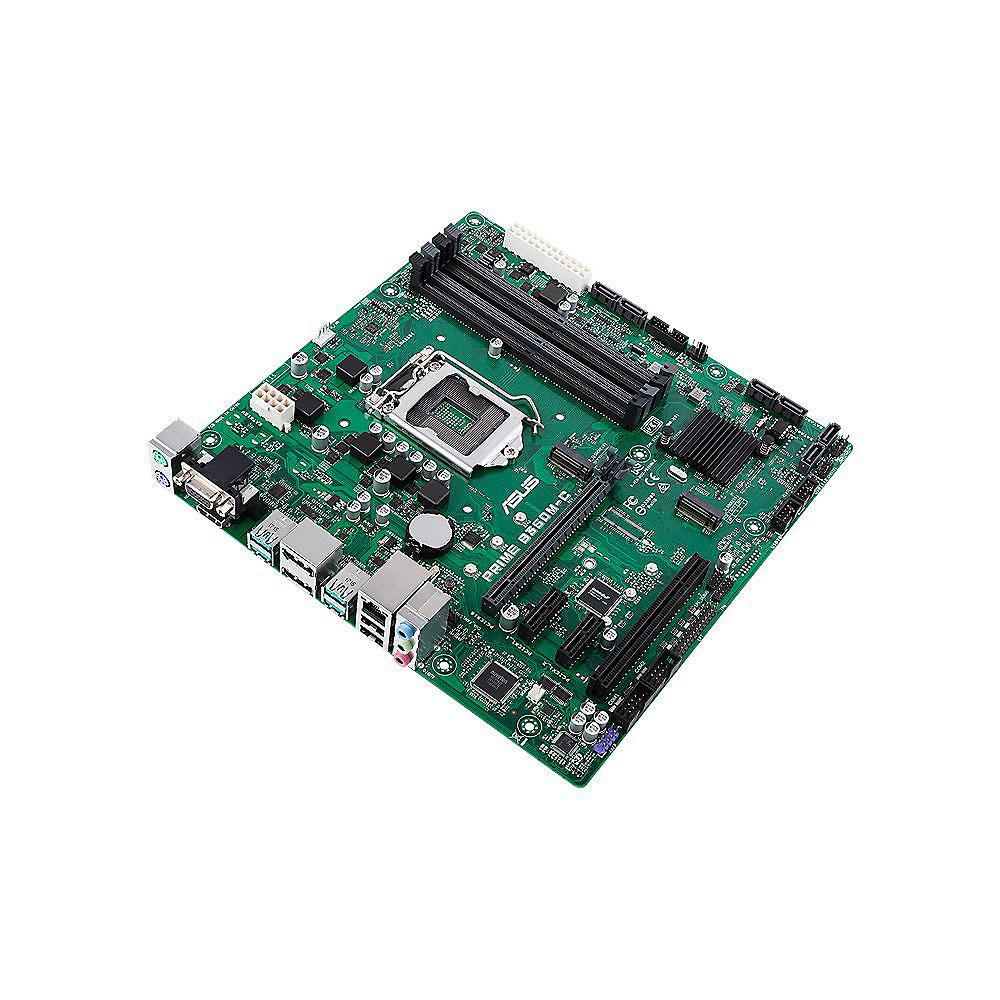

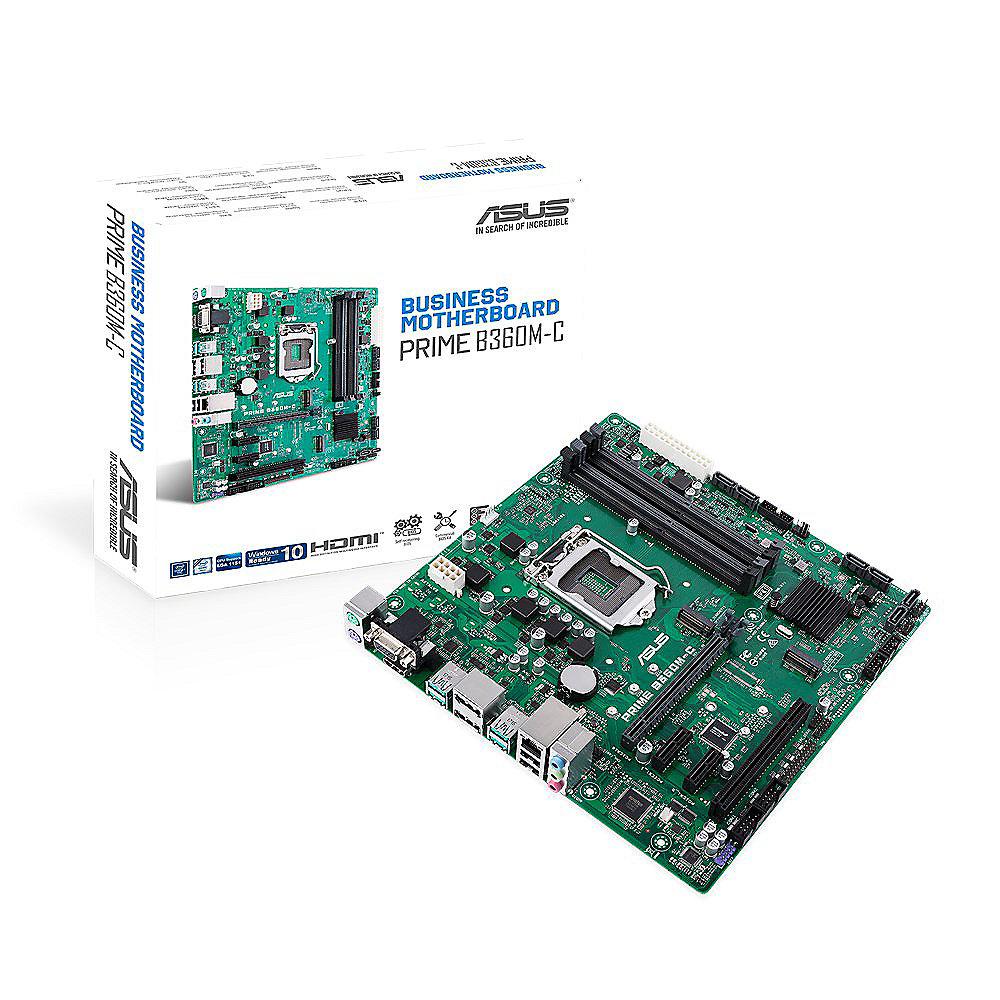

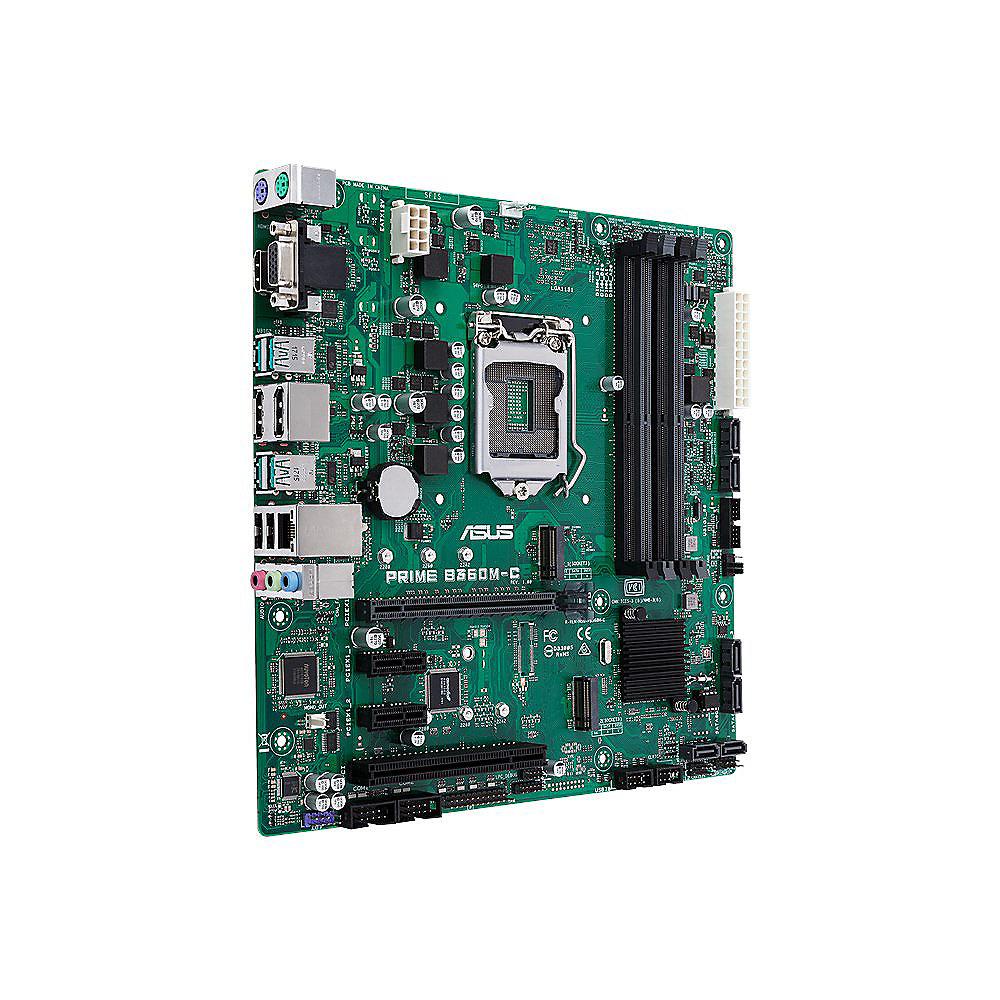

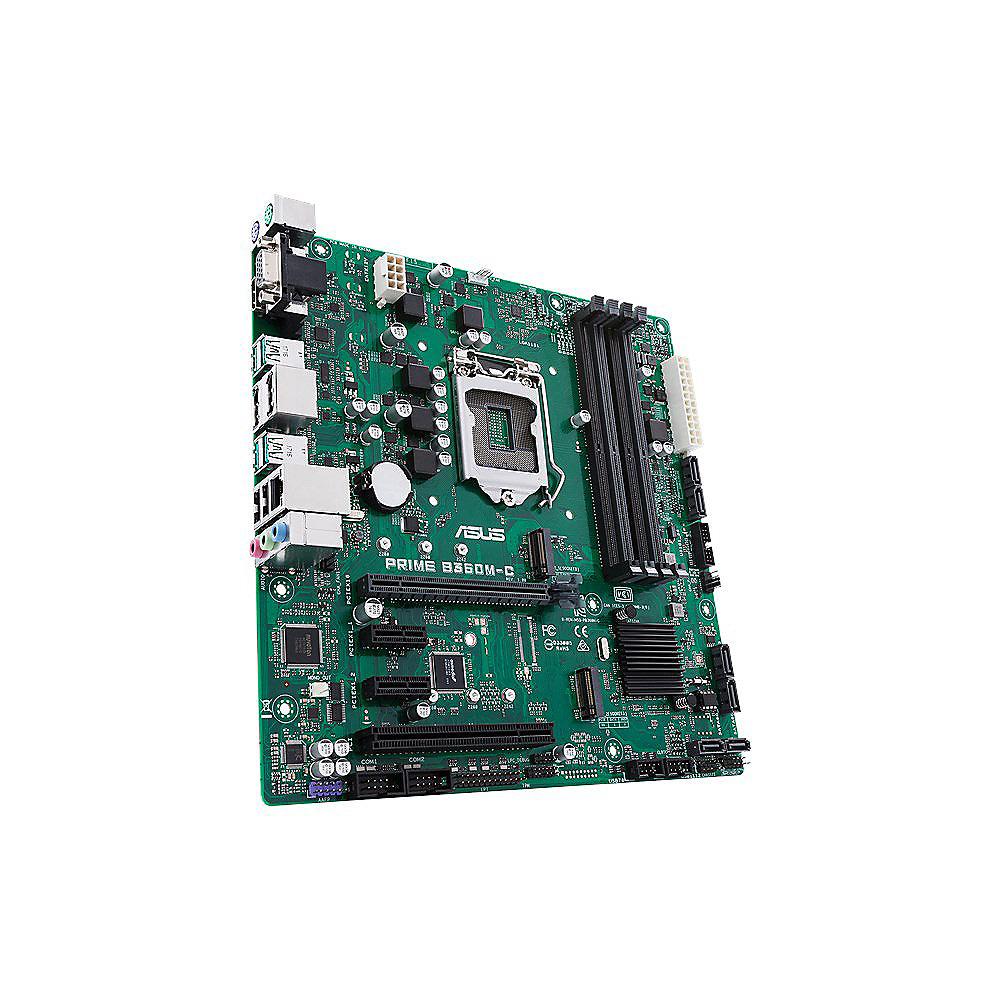

Bedienungsanleitung für ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2)

Klicken Sie um das Bild zu vergrößern
ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) Inhalt der Anleitung für ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2)
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2)
Die Bedienungsanleitung zu ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA-1151 mATX-Mainboard für Businesskunden mit erweiterte Sicherheit

Features:

  • ASUS OptiMem: Die sorgfältige Anordnung der Leiterbahnen und Kontakte bewahrt die Signalintegrität und verbessert die Speicherstabilität

  • LPC header und Debug card mit LCD display für Fehlerdiagnose

  • Ultraschnelle Konnektivität: Ãœberragende Flexibilität mit USB 3.1 Gen 2 und M.2-Steckplatz für blitzschnelle Datenübertragungen

  • Commercial BIOS kit für Individuelle Bootbildschirme

Verbesserte DDR4-Stabilität

ASUS OptiMem bewahrt die Integrität des Speichersignals, indem es die Leiterbahnen und Durchkontaktierungen auf die optimale PCB-Schicht führt. Unser T-Topologie-Layout sorgt zusätzlich für eine zeitlich abgestimmte Signalübertragung, indem die Leiterbahnlänge zwischen den Speicherplätzen gleichmäßig angepasst wird. Dank dieser Verbesserungen unterstützen die TUF-Gaming-Mainboards eine große Auswahl an Dual- und Quad-DIMM-Speicherkits. Gleichzeitig bieten sie Deinem System die benötigte Stabilität, um mit jeder Art von Belastung fertig zu werden - egal ob Du spielst oder anspruchsvolle Anwendungen ausführst.

USB 3.1 Gen 2 Typ-A - Ultimative Geschwindigkeit von 10Gbit/s mit den integrierten USB 3.1 Gen 2-Anschlüssen

Mit dem abwärtskompatiblen USB 3.1 Gen 2 Typ-A bietet das Mainboard ein Maximum an Flexibilität und blitzschnelle Datenübertragungsraten von bis zu 10Gbits/s – zweimal so schnell wie USB 3.1 Gen 1!

M.2 - Mehr Geschwindigkeit mit integriertem M.2

Mit der Bandbreite von 4x PCI Express® 3.0/2.0 liefert der M.2-Standard Datenübertragungsraten von bis zu 32 Gbit/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystem oder ein Anwendungslaufwerk.

Intel-Optane-Speicher

Intel Optane™ ist ein revolutionäre (nicht flüchtige Datenspeicher) Technologie, die von den Mainboards der Prime-300er-Serie unterstützt wird. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu verkürzen. Das System reagiert somit insgesamt schneller.

Integrierte Unterstützung von M.2/NVMe-PCIe-RAID für extrem schnelle Übertragungsraten!

Nicht zufrieden mit der Lese-/Schreibgeschwindigkeit der einzelnen Speichermedien? Mit einem RAID-0-Verbund aus zwei PCIe-Speichermedien wechselst Du auf die Überholspur und erlebst Datenübertragungsraten mit Lichtgeschwindigkeit!

Intel Prozessor- und Chipsatz-Funktionen

Der Intel® B360 ist ein Einzel-Chipsatz-Design und unterstützt die Intel®-Core™-Prozessoren der 8. Generation für den Sockel LGA1151. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite und Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der B360 Chipsatz maximal vier USB-3.1-Gen-2- und zwei USB-3.1-Gen-1-Anschlüsse, sechs SATA-Schnittstellen mit 6 Gbit/s sowie M.2-Steckplätze mit 32 Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Der Intel B360 verfügt zudem über eine Integrierte Grafiklösung für Performance auf dem neuesten Stand.

Bereit für die Intel-Core-Prozessoren der 8. Generation für den Sockel LGA1151

Dieses Mainboard unterstützt Intel® Core™-Prozessoren der 8. Generation mit den LGA1151-Sockel sowie integrierten Grafik-, Speicher- und PCI Express-Controllern. Es unterstützt die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Bahnen für mehr Grafikperformance.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2) in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS Prime B360M-C mATX Mainboard 1151 VGA/HDMI/2xDP/M.2/USB3.1(Gen2)

Formfaktor/CPU

mATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8. Generation)

Chipsatz

Intel B360

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher DDR4-2133/2400/2666 MHz

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI mit max. Auflösung 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

DisplayPort mit max. Auflösung 4096 x 2160 @ 60 Hz

D-SUB (VGA) max. Auflösung 1920 x 1200 @ 60 Hz

Steckplätze

1 x PCIe 3.0 x16 (x16 mode)

2 x PCIe 3.0/2.0 x1

1 x PCI

Anschlüsse

Interne Anschlüsse:

1 x MONO out header *2

1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)

2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)

1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (PCIE mode only)

1 x LPT header

2 x COM port(s) connector(s)

6 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s) (1 x 4 -pin)

2 x Chassis Fan connector(s) (2 x 4 -pin)

1 x 24-pin EATX Power connector(s)

1 x 8-pin ATX 12V Power connector(s)

1 x Front panel audio connector(s) (AAFP)

1 x Internal speaker connector(s)

1 x System panel(s)

1 x Chassis Intrusion connector(s)

1 x 14-1 pin TPM connector

1 x LPC Debug header

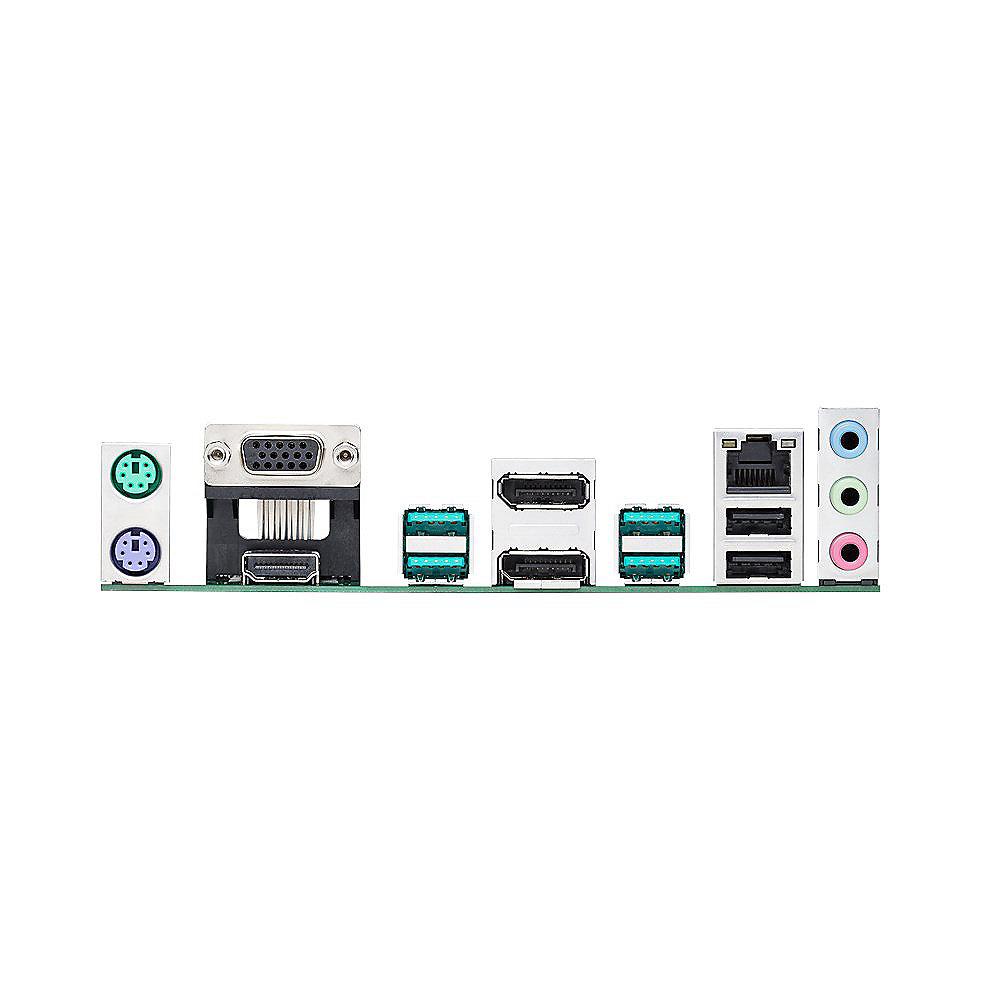

Externe Anschlüsse:

1 x PS/2 keyboard (purple)

1 x PS/2 mouse (green)

1 x D-Sub

2 x DisplayPort

1 x HDMI

1 x LAN (RJ45) port(s)

4 x USB 3.1 Gen 2 ()Type-A

2 x USB 2.0

3 x Audio jack(s)

Netzwerk/ Kommunikation

1 x Intel® I219V, 1 x Gigabit LAN Controller(s)

Sound

Realtek® ALC887 8-Channel High Definition Audio CODEC

Besonderheiten

Bespoke Motherboard Design & Business Focused Features :

- ASUS Self Recovering BIOS: Automatically recover BIOS update once crash happen

- ASUS Event Log: Record activities of system and provides information in BIOS

- ASUS Commercial BIOS kit: Speed up BIOS update solutionby partial BIOS design

- Anti-Moisture: Against moisture and corrosion — prolonging the life of your motherboard

- 24/7 Reliability: Tested under temperature up to 45°C and humidity up to 80% to ensure handle diverse environment

Easy Assembly Design:

- Fixed-position&Color-coded Connectors: Enable easy identification and cable-matching, speeding up the production line

- Box Headers: USB headers are box style, enabling fast connector installation and preventing pin damage

Digi+VRM

Unterstützte Betrienssysteme

Windows 10

Lieferumfang

Handbuch

I/O Shield

2 x SATA 6Gb/s cable(s)

1 x M.2 Screw Package

1 x Supporting DVD

Herstellergarantie

3 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
