ASUS Crosshair VI EXTREME ROG X370

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

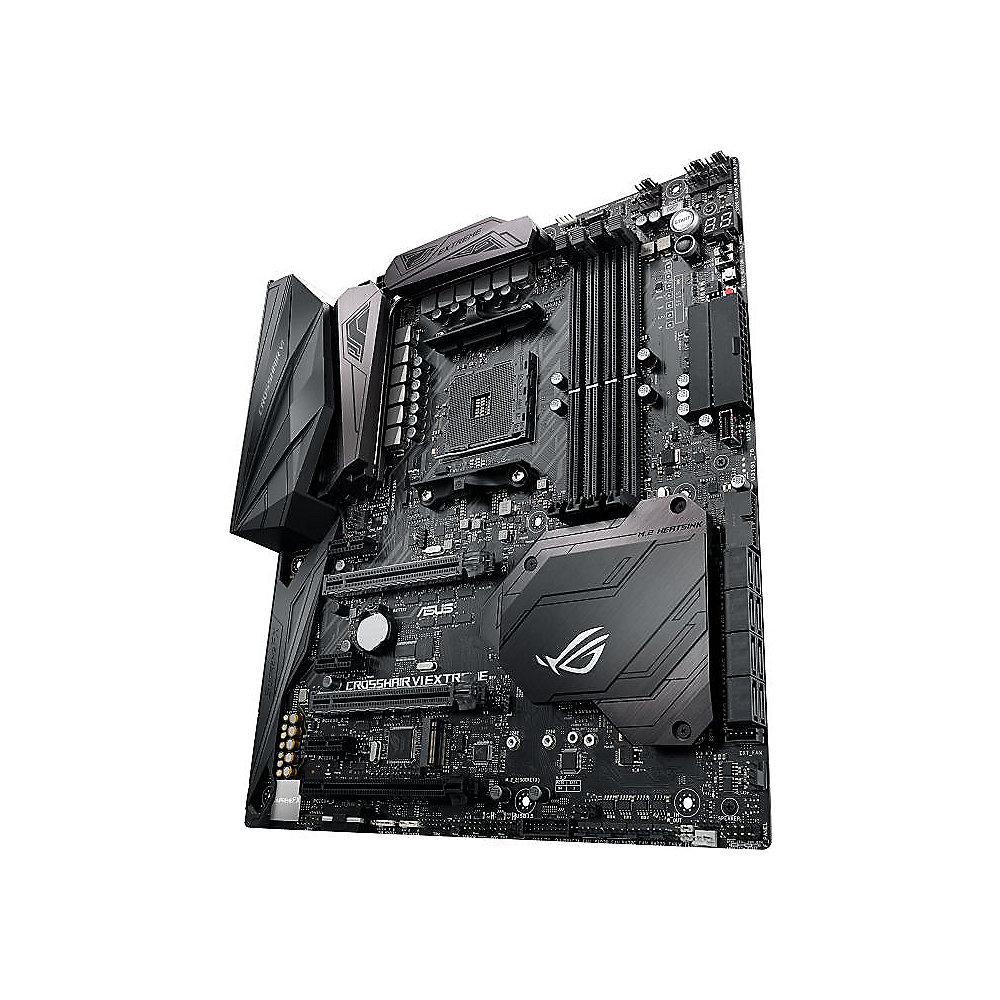

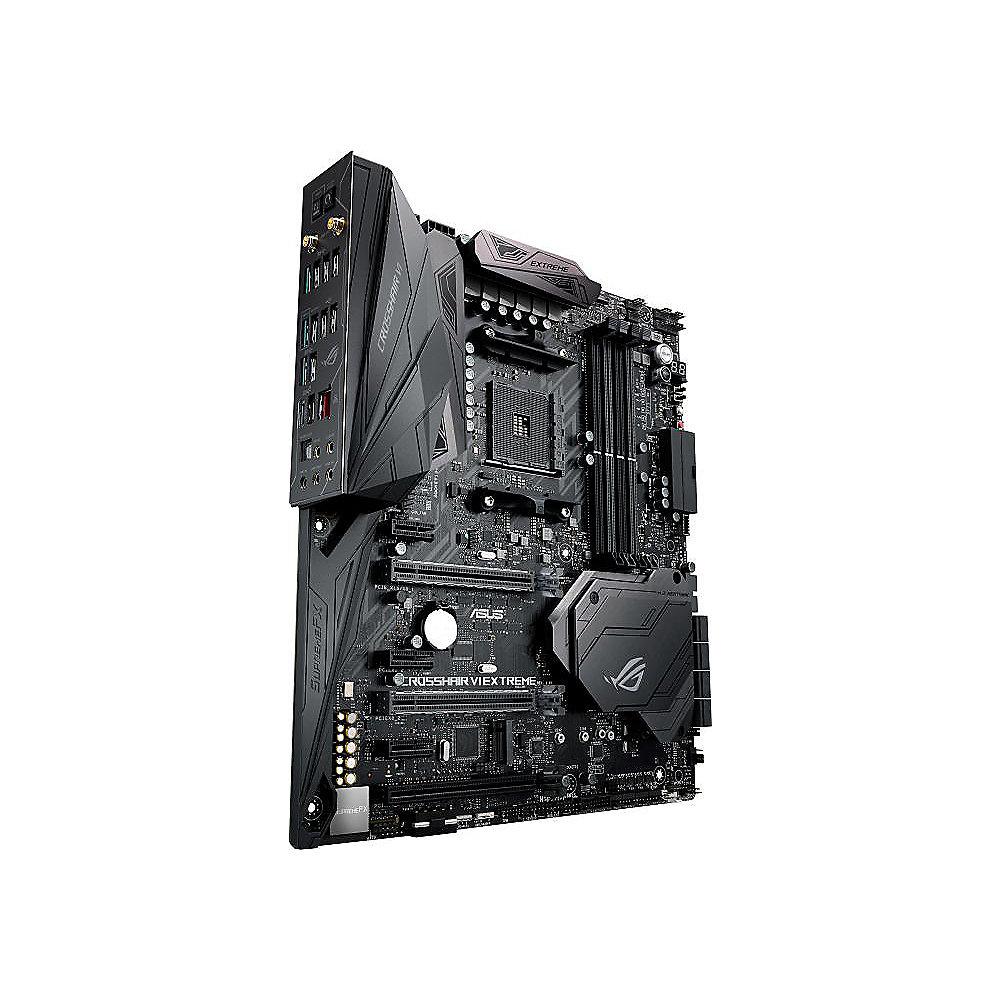

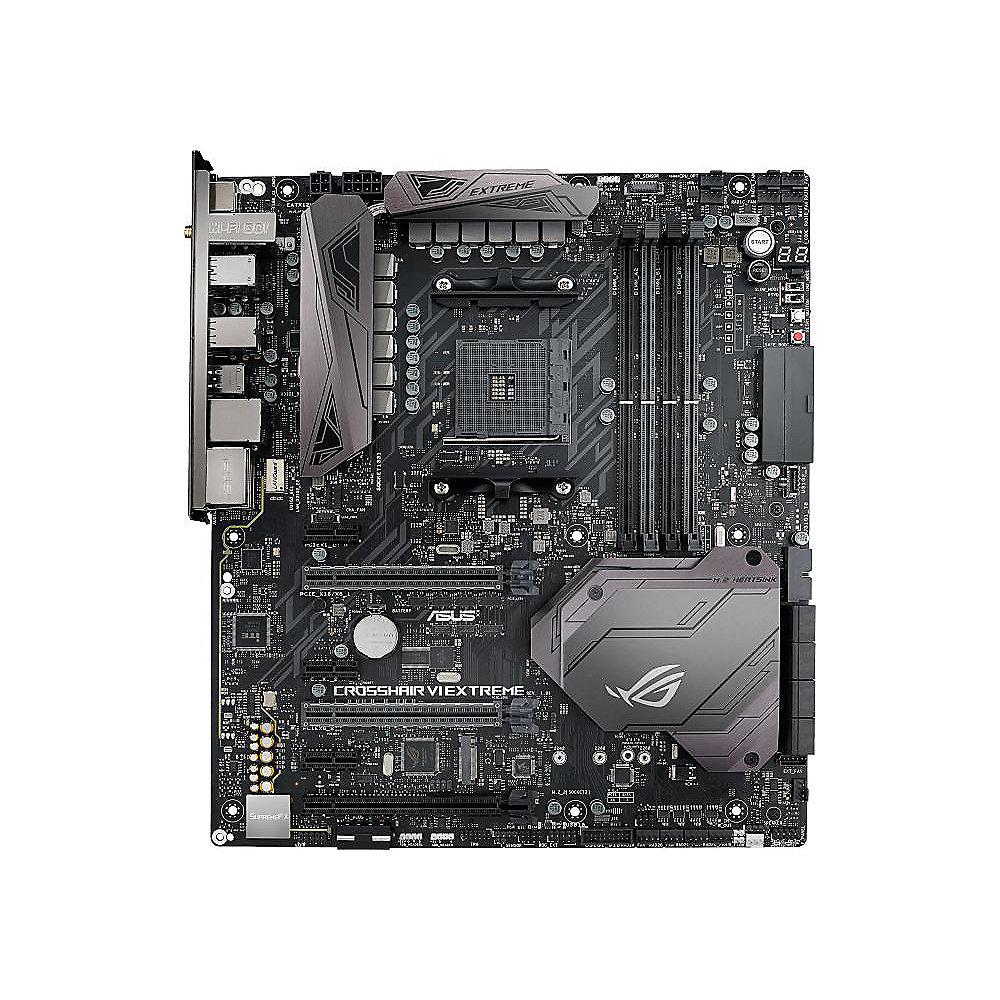

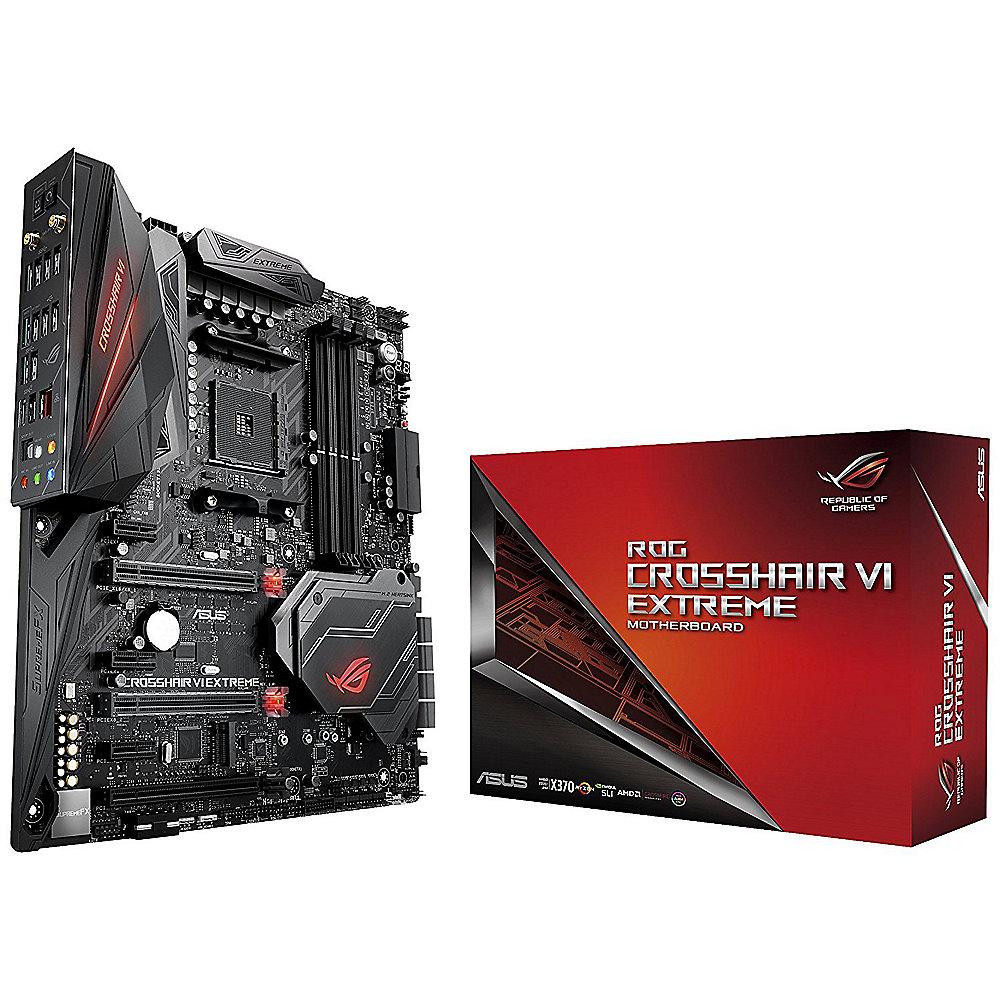

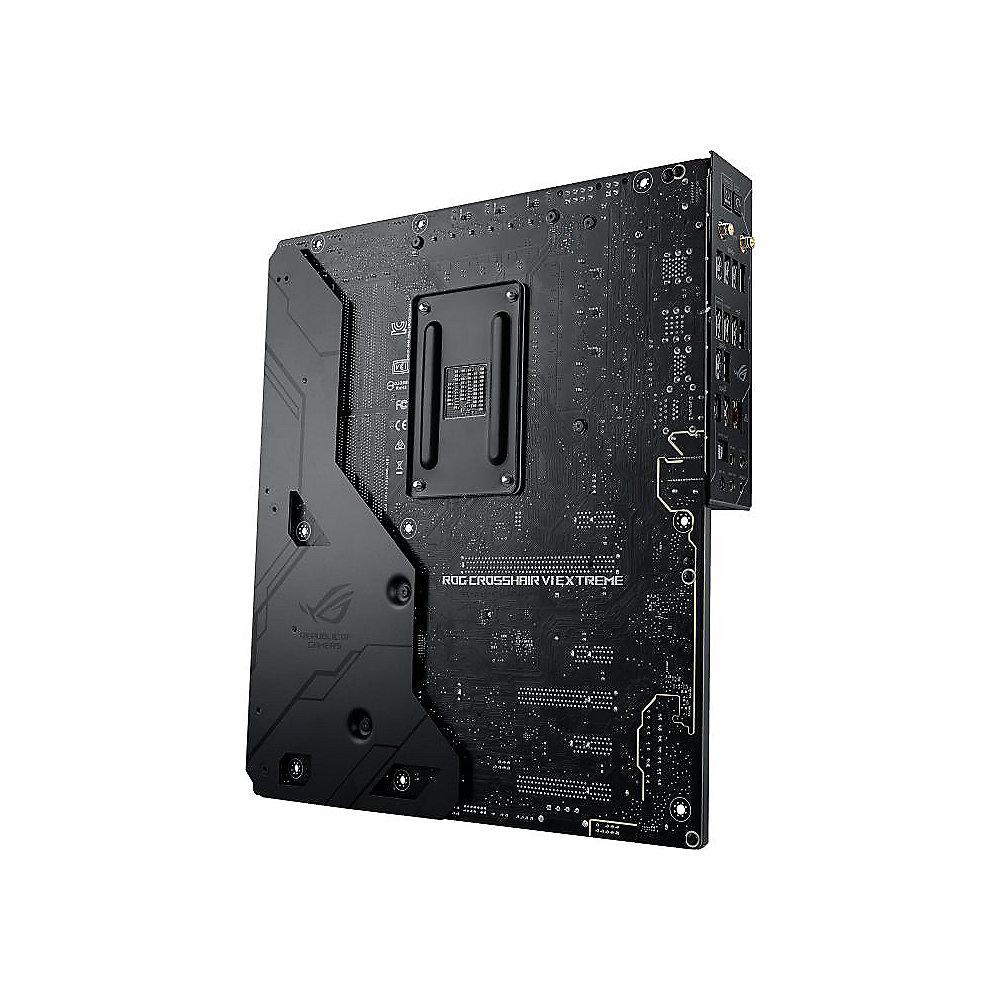

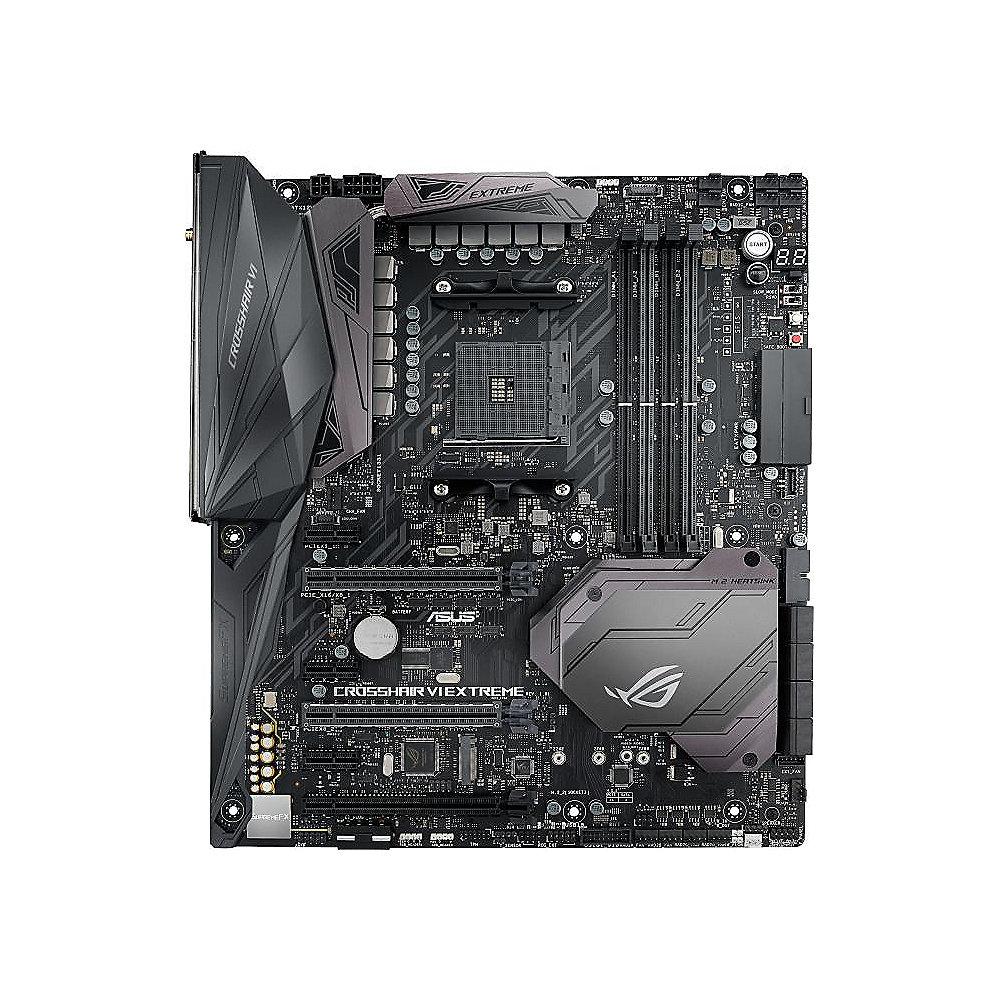

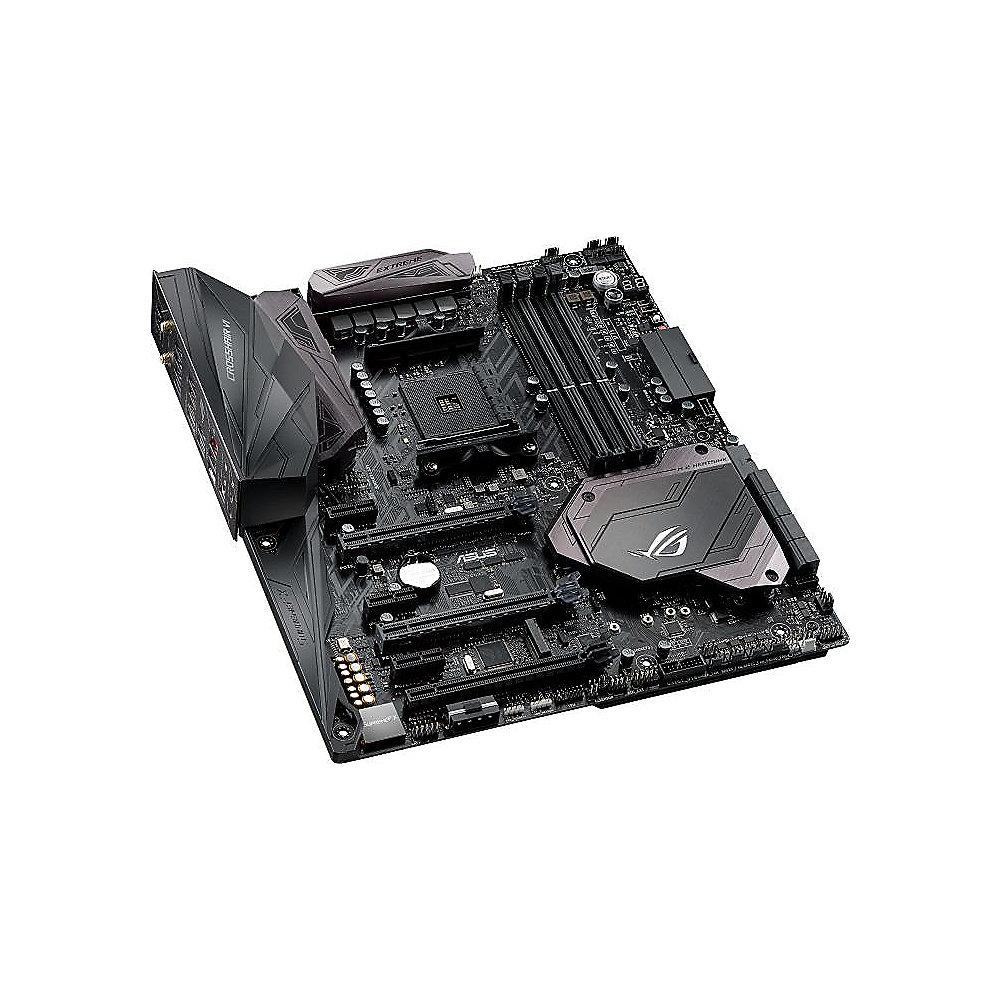

Bedienungsanleitung für ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT

Klicken Sie um das Bild zu vergrößern
ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT Inhalt der Anleitung für ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT
  • Produktkategorie: PC & Zubehör PC & Zubehör
  • Marke: PC & Zubehör
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service PC & Zubehör PC & Zubehör

ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT
Die Bedienungsanleitung zu ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des PC & Zubehör Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle PC & Zubehör-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des PC & Zubehör Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

AMD X370 E-ATX-Gaming-Mainboard mit Aura Sync RGB LEDs, DDR4 3200MHz, M.2, USB3.1, WLAN AC, Front-Panel-USB 3.1 und USB Typ-A/C

Features:

  • ROG Water Cooling Zone: Volle Kontrolle über das Kühlsystem

  • Aura Sync RGB LED: Spektakuläre, synchronisierte Effekte und zwei Aura 4-Pin RGB-Strip-Anschlüsse

  • SupremeFX: Exklusiver neuer Codec plus Sonic Studio III und Sonic Radar III

  • 5-Wege-Optimierung: Systemweites Übertakten per Mausklick.

  • Optimale Gaming-Netzwerk-Performance: Intel® Gigabit Ethernet, LANGuard- und GameFirst-Technologien:

  • Optimale Gaming Anschlussmöglichkeiten Front-Panel USB 3.1, M.2 und sowohl USB 3.1 Typ-A als auch Typ-C

  • WLAN AC Intel® Gigabit Ethernet, 2x2 802.11ac MU-MIMO Wi-Fi,

  • Extrem robuste Gaming-Hardware: Safeslot und Premium-Komponenten für maximale Langlebigkeit

PCH M.2-KÜHLER

Das ROG Crosshair VI Extreme ist mit einem M.2-Kühlkörper ausgestattet, der in den PCH-Kühler integriert ist. Mit seiner riesigen Oberfläche kühlt der M.2-Kühlkörper eine eingebaute M.2-SSD auf perfekte Weise – für maximale Leistung und höchste Zuverlässigkeit.

Mit seinem eleganten, kantigen Design und dem spektakulären, leuchtenden ROG-Eye-Logo wird der M.2-Kühlkörper zum optischen Highlight in jedem System. Gleichzeitig misst der T-Sensor die Temperaturen im wichtigen M.2-Bereich und ermöglicht eine Überwachung in Echtzeit.

Aura-Beleuchtungssteuerung

Erstelle Deine eigenen Lieblings-LED-Effekte mit der intuitiven, ASUS-exklusiven Lichtsteuerungssoftware. Mit der Aura-RGB-Technologie kannst Du das gesamte System in atemberaubender, vielfarbiger Beleuchtung erstrahlen lassen. Die im ROG Crosshair VI Extreme integrierten, leistungsstarken LEDs und die an den beiden 4-Pin-Anschlüssen auf dem Mainboard anschließbaren RGB-Leuchtstreifen arbeiten dabei in perfekter Synchronisation. Wenn das Aura-Feuerwerk gezündet wird, stehen neun verschiedenen Beleuchtungsmodi für eine Vielzahl von kreativen Kombinationen zur Verfügung!

Aura-Beleuchtungssteuerung

Erstelle Deine eigenen Lieblings-LED-Effekte mit der intuitiven, ASUS-exklusiven Lichtsteuerungssoftware. Mit der Aura-RGB-Technologie kannst Du das gesamte System in atemberaubender, vielfarbiger Beleuchtung erstrahlen lassen. Die im ROG Crosshair VI Extreme integrierten, leistungsstarken LEDs und die an den beiden 4-Pin-Anschlüssen auf dem Mainboard anschließbaren RGB-Leuchtstreifen arbeiten dabei in perfekter Synchronisation. Wenn das Aura-Feuerwerk gezündet wird, stehen neun verschiedenen Beleuchtungsmodi für eine Vielzahl von kreativen Kombinationen zur Verfügung!

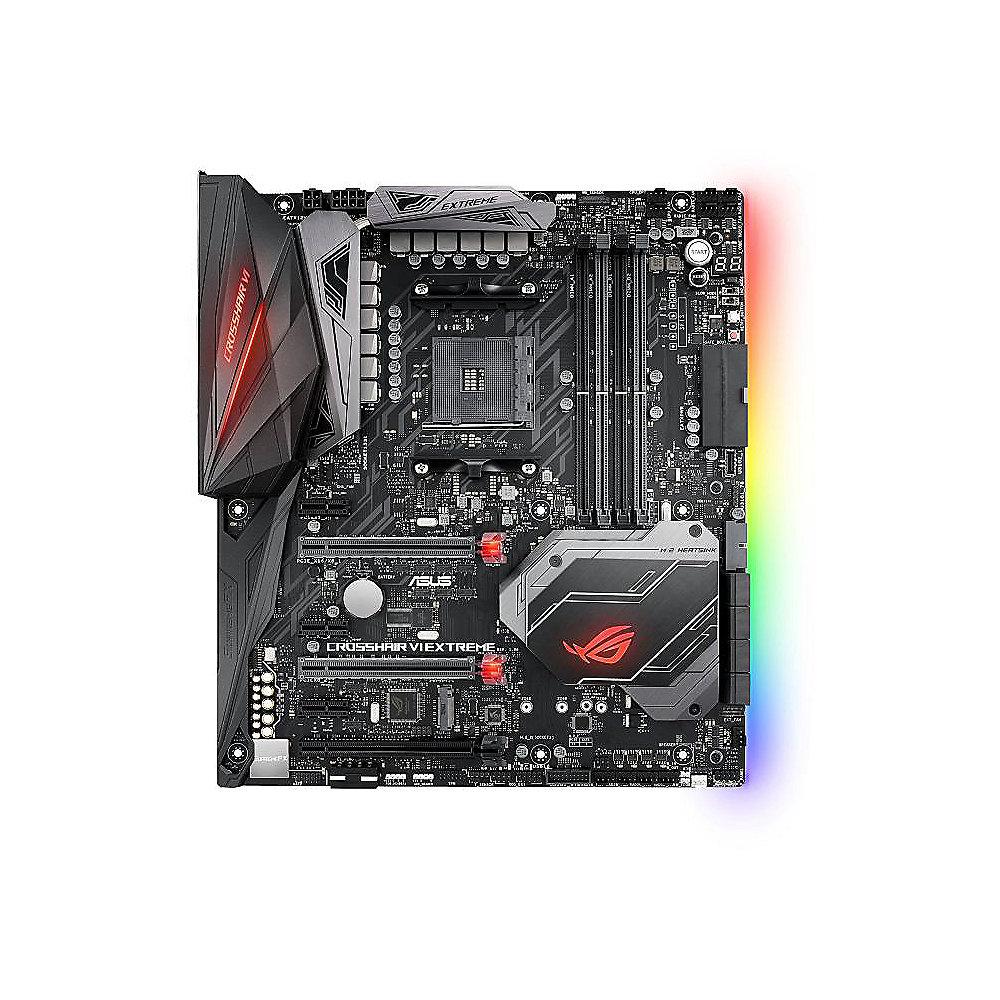

RGB-Beleuchtung in Perfektion

Das ROG Crosshair VI Extreme ist jetzt mit einem dedizierten, adressierbarem RGB-Stecker ausgestattet, an den kompatible Leuchtstreifen, Lüfter, Kühler und kompatible PC-Gehäuse angeschlossen werden können, um eine völlig neue Welt aus Beleuchtungsmöglichkeiten zu erschaffen. Unsere Aura-Software bietet eine Reihe von Effekten für adressierbarem Geräte, während das Aura SDK noch einen Schritt weiter geht – es gibt Entwicklern die Möglichkeit, jede einzelne LED individuell zu steuern und unbegrenzte Beleuchtungsmöglichkeiten zu entfesseln!

Sonic Studio III

Sonic Studio III unterstützt jetzt HRTF-basierten (Head-Related Transfer Function*), virtuellen Surround-Sound für VR-Headsets und erschafft eine immersive Klanglandschaft, die Dich noch tiefer in die Action eintauchen lässt. Die Sonic-Studio-Benutzeroberfläche bietet zudem eine Reihe von Equalizer-Optionen, mit denen die Akustik perfekt an den persönlichen Geschmack oder die Charakteristiken des Headsets angepasst werden kann.

Duales M.2-Laufwerk

Das ROG Crosshair VI Extreme verfügt über zwei PCIe 3.0 x4 M.2-Steckplätze mit NVMe-SSD-RAID-Unterstützung für einen unglaublichen Performance-Boost. Durch die Verwendung von zwei M.2-Steckplätzen kann eine RAID-Konfiguration mit bis zu drei PCIe-3.0-Speichergeräten erstellt werden, um die weltweit schnellsten Datenübertragungsgeschwindigkeiten auf einer AMD®-Ryzen™-Plattform zu erleben.

USB 3.1 Gen 2 Typ A C

Ultimative-Geschwindigkeit von 10Gb/s integriertem USB 3.1 Gen 2

Intel-Netzwerk

Das ROG Crosshair VI Extreme besitzt den aktuellsten Intel-I211-AT-Netzwerkcontroller für schnelleres und flüssigeres Gaming. Die Intel-Technologie bietet gleich zwei Vorteile: Sie senkt die Prozessor-Belastung und liefert einen enorm hohen TCP- und UDP-Durchsatz und bietet somit mehr Leistung für Dein Spiel und Dein Gameplay.

LANGuard

LANGuard bedeutet sichere, zuverlässigere Verbindungen für Deine Kämpfe! Die verbesserte Technologie zur Signalkopplung sowie hochwertige SMD-Kondensatoren gewährleisten beim ROG Crosshair VI Extreme eine zuverlässigere Netzwerkverbindung. Die speziell geschützten Komponenten (ESD Guards) bieten darüber hinaus eine 1,9-fach größere Toleranz gegenüber elektrostatischen Entladungen und einen 2,5-mal höheren Schutz gegenüber Spannungsspitzen – bis zu 15kV!

ASUS Pro Clock-Technologie

Ein dedizierter Basistaktgeber, welcher speziell für Ryzen®-Prozessoren entwickelt wurde, ermöglicht die Übertaktung des Basistakts auf bis zu 150 MHz* und darüber hinaus. Unsere Eigenentwicklung arbeitet perfekt mit der TPU von ASUS (TurboV Processing Unit) zusammen, um eine bessere Regelung der Spannung und Übertaktung zu ermöglichen — eine völlig neue Methode, um die Performance drastisch zu erhöhen.

DDR4-Übertaktung auf 3200MHz

Dank der Unterstützung für DDR4-Speicher können die Speicherfrequenz auf bis zu 3200MHz beschleunigt werden – oder sogar darüber hinaus! Das exklusive T-Topologie-Schaltdesign von ASUS bietet überragende Übertaktungsmöglichkeiten für den Speicher. Auf diese Weise kann die volle Leistung des DDR4-Speichers ausgeschöpft werden, indem gleichzeitig Störungen und Signalreflexionen minimiert werden. Dank der Speicherkanäle, welche in gleichem Abstand zueinander verlaufen, bietet das ROG-Schaltdesign eine besonders ausgewogene Steuerung sowie leistungsstarke Übertaktungsmöglichkeiten. Und das ist noch nicht alles: ASUS arbeitet mit fast allen Herstellern von DDR4-Speichern zusammen, um die bestmögliche Kompatibilität bieten zu können.

5-Wege-Optimierung

Die ASUS 5-Wege-Optimierungstechnologie setzt auch komplexe Einstellungen mit einem einzigen Klick um, zum Beispiel präzise steuerbare Leistungssteigerungen. Mit der exklusiven ROG-Technologie lassen sich wichtige Parameter in Echtzeit dynamisch optimieren. Der Nutzer profitiert somit von exzellenter Prozessorleistung, Energieeinsparungen im Alltag, besonders stabiler digitaler Spannungsregelung und leiser Systemkühlung. Darüber hinaus ist es möglich, die Netzwerkeinstellungen an die Anwendungen des Nutzers anzupassen. Mit der 5-Wege-Optimierung ist der PC für alles gerüstet – von Gaming über Unterhaltung bis hin zu Produktivitätsanwendungen.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS Crosshair VI EXTREME ROG X370 ATX Mainboard Sockel AM4 USB3.1/M.2/WiFi/BT

Formfaktor/CPU

E-ATX Mainboard mit Sockel AMD AM4 für AMD Ryzen, 7th Generation A-Serie/Athlon Prozessoren

Chipsatz

AMD X370

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

DDR4-2133, DDR4-2400, DDR4-2667 bis DDR4-3200(OC)

unterstützt ECC: nein

Speicherkanäle: Dual Channel

Graphik

keine integrierte Grafik

Steckplätze

AMD Ryzen™ Processors

- 2 x PCIe 3.0 x16 SafeSlots (supports x16, x8/x8)

AMD 7th Generation A-series/Athlon™ Processors

- 1 x PCIe 3.0 x16 SafeSlot (supports x8)

AMD X370 chipset

- 1 x PCIe 2.0 x16 (max. at x4 mode)

- 3 x PCIe 2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x Aura Addressable Strip Header(s)

2 x Aura RGB Strip Headers

2 x USB 3.1 Gen 1 connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s)

1 x USB 2.0 connector(s) support(s) additional 1 USB 2.0 port(s)

1 x M.2 Socket 1 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

1 x TPM header

8 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s) (1 x 4 -pin)

1 x CPU OPT Fan connector(s) (1 x 4 -pin)

1 x Chassis Fan connector(s) (1 x 4 -pin)

1 x W_PUMP+ connector (1 x 4 -pin)

1 x 8-pin EATX 12 V Power connector

1 x 4-pin EATX 12 V_1 Power connector(s)

1 x 24-pin EATX Power connector(s)

1 x Front panel audio connector(s) (AAFP)

1 x Internal speaker connector(s)

1 x System panel(s) (Q-Connector)

1 x Slow Mode switch(es)

7 x ProbeIt Measurement Points

1 x EZ Plug connector(s) (4-pin Molex power connector)

1 x Reset button(s)

1 x 5-pin EXT_FAN(Extension Fan) connector

1 x LN2 Mode jumper(s)

1 x ROG extension (ROG_EXT) header(s)

1 x Safe Boot button

1 x ReTry button

1 x W_IN header

2 x W_OUT header

1 x W_FLOW header

1 x Thermal sensor connector

1 x Start button

1 x USB 3.1 Gen 2 front panel connector

1 x 9 pin Monoblock sensor

8 x Radiator Fan Headers

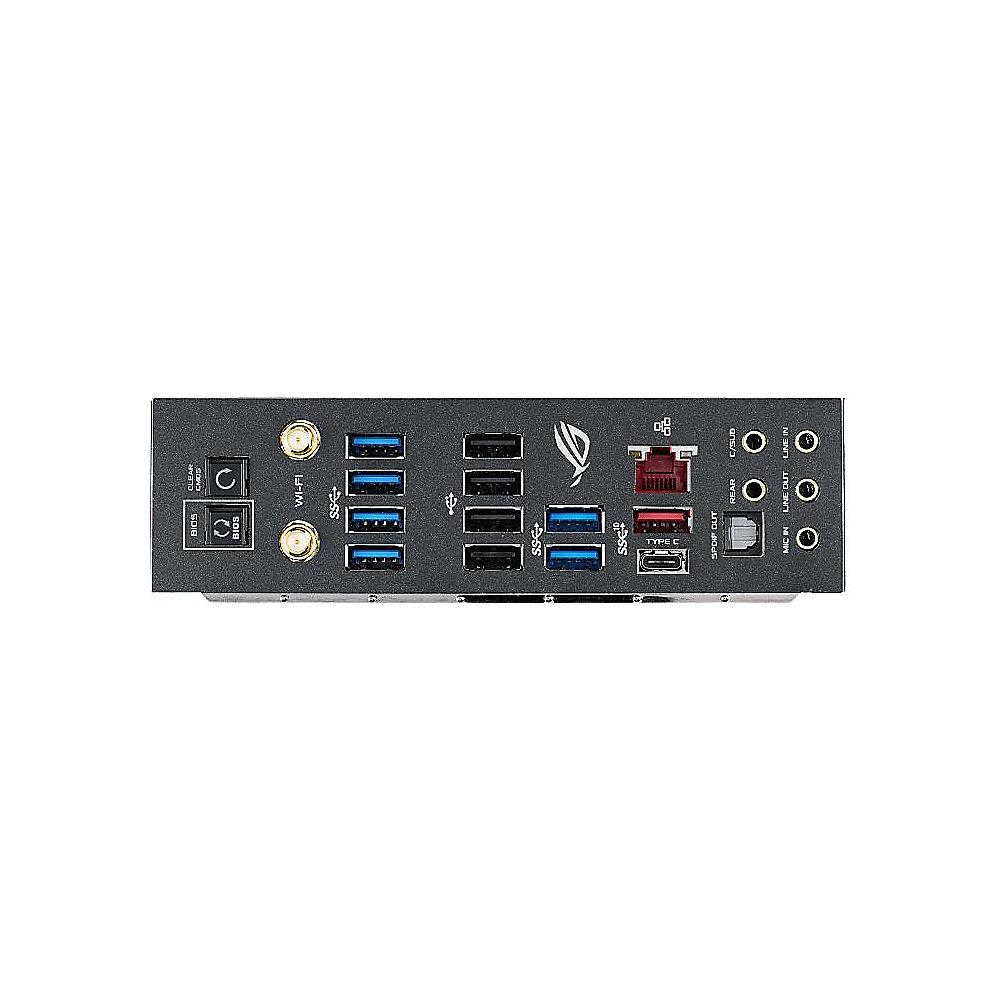

Externe Anschlüsse:

1 x LAN (RJ45) port(s)

1 x USB 3.1 Gen 2 (black)USB Type-CTM

1 x USB 3.1 Gen 2 (red)Type-A

6 x USB 3.1 Gen 1 (blue)

4 x USB 2.0 (one port can be switched to USB BIOS Flashback)

1 x Optical S/PDIF out

1 x Clear CMOS button(s)

1 x USB BIOS Flashback Button(s)

1 x ASUS 2x2 Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.2 module

5 x Gold-plated audio jacks

Netzwerk/ Kommunikation

1x Gigabit-LAN, WLAN 802.11ac,

Sound

SupremeFX ALC1220, 8-Kanal Audio

Besonderheiten

CrossFireX WiFi Antennen ASUS ROG Feature Optical S/PDIF-Out Anschluß

Lieferumfang

Handbuch

1 x ROG logo plate sticker

8 x SATA 6Gb/s cable(s)

1 x M.2 Screw Package

1 x Supporting DVD

1 x Fan Extension Card (3 x 4-pin fan out)

1 x Fan Extension card screw pack

1 x Fan Extension card cable

1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n compliant)

1 x SLI HB BRIDGE(2-WAY-M)

1 x ROG big sticker

1 x Q-Connector

1 x 10-in-1 ROG cable label

1 x Extension Cable for RGB strips (80 cm)

1 x Extension cable for Addressable LED

3 x Thermistor cable(s)

1 x ROG coaster(s)

Garantie

3 Jahre Herstellergarantie
