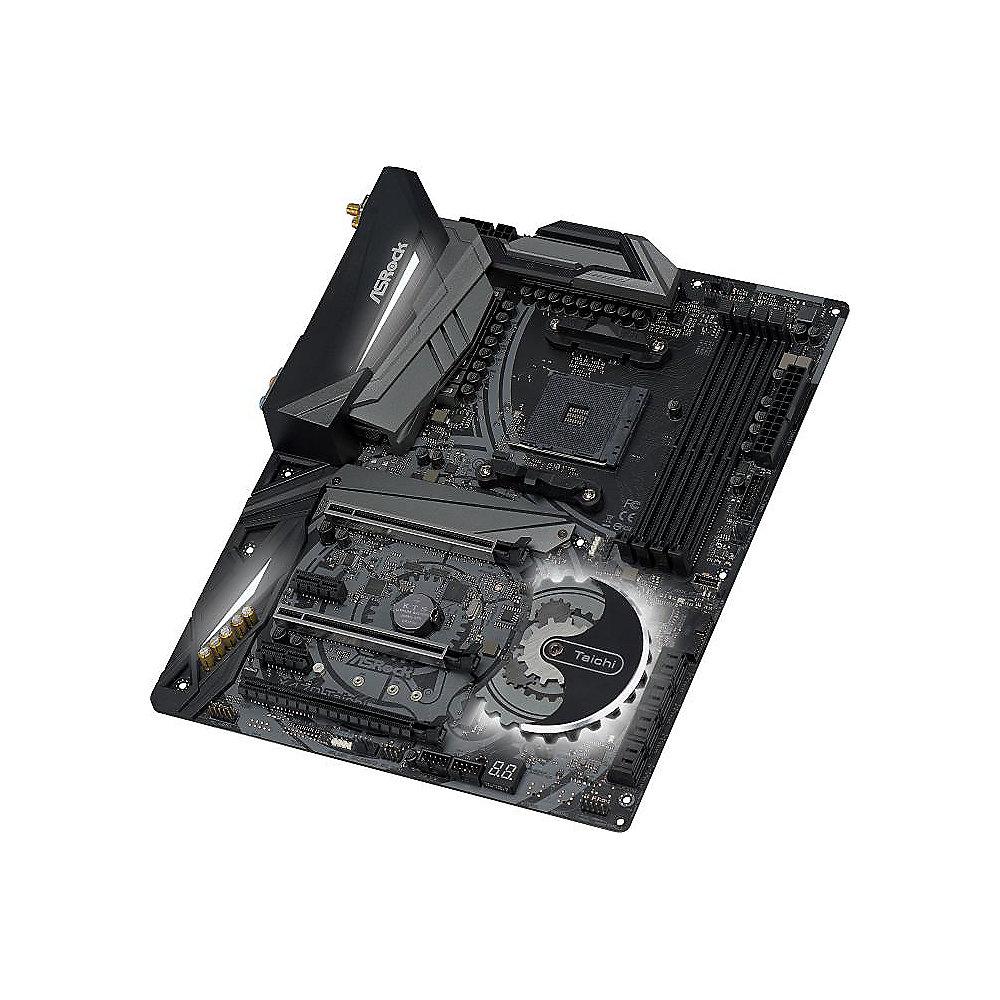

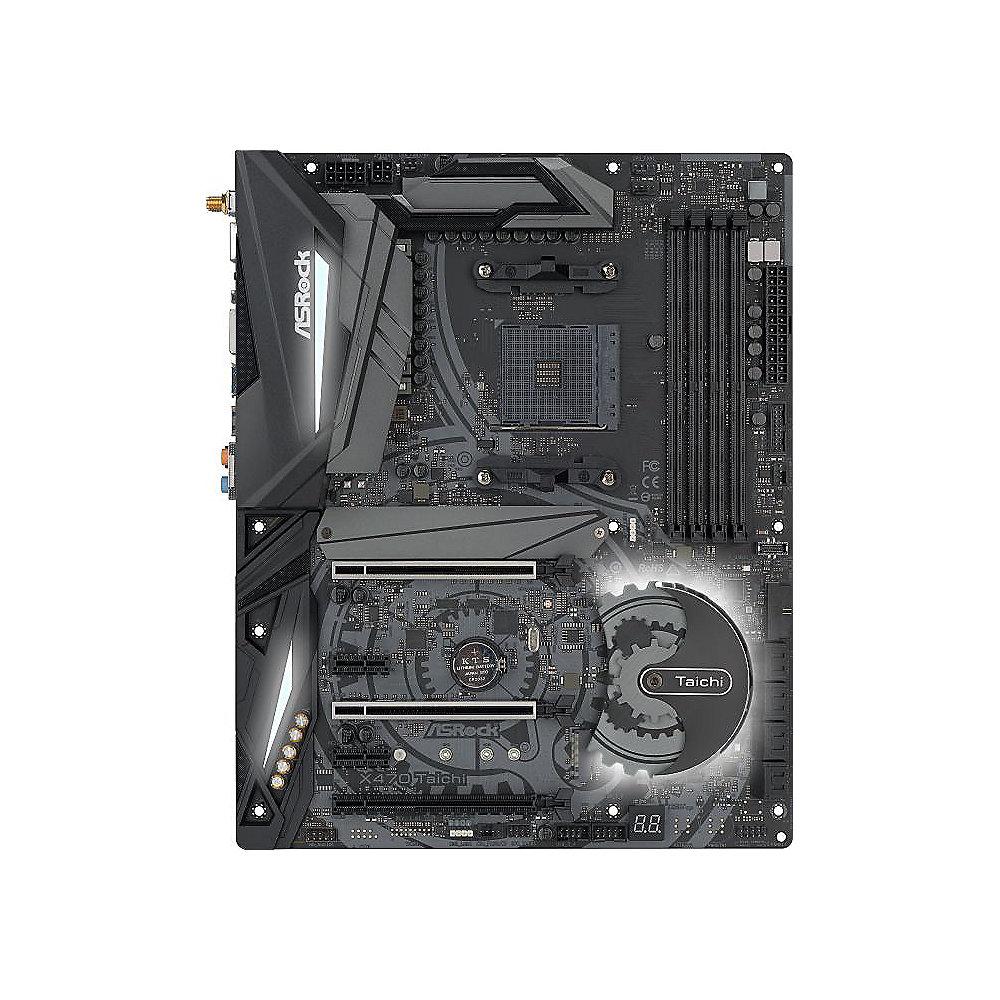

ASRock X470 Taichi AM4 ATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT

Klicken Sie um das Bild zu vergrößern
ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT Inhalt der Anleitung für ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT
  • Produktkategorie: Mainboards ASRock
  • Marke: ASRock
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASRock Mainboards

ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT
Die Bedienungsanleitung zu ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASRock Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASRock-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASRock Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Volle AMD-Power

AM4-Sockel für AMD-Ryzen-Prozessoren der 2. Generation / Ryzen mit Radeon-Vega-Grafik / Ryzen der 1. Generation / A-Serien / Athlon X4 Prozessoren der 7. Generation.Der leistungsstarke Ryzen-Prozessor unterstützt bis zu acht Kerne und baut auf der innovativen Zen-Core-Architektur auf. Die 7. Generation der APUs der A-Serie kann mit integrierten AMD-Grafikkarten der Radeon-R-Serie genutzt werden. Unterstützt werden AM4-Sockel-Prozessoren von AMD mit 2-Kanal-DDR4-Speicher, nativem 5Gbit/s USB 3.1 Gen 1 und 16 PCI-Express®-3.0/2.0-Lanes für eine meisterhafte Performance.

AMD-X470-Chipsatz

Der AMD® X470-Chipsatz bietet außergewöhnliches Übertaktungspotential für die AMD-Sockel-AM4-Ryzen-Prozessoren, die 7. Generation der A-Serien-APUs und Athlon-CPUs. Der Chipsatz ist optimiert für verschiedenste GPU-Konfigurationen wie NVDIA SLI und AMD CrossFireX. Zusätzlich sind zwei USB-3.1-Schnittstellen mit 10Gbit/s und sechs SATA-Schnittstellen mit 6Gbit/s vorhanden, die eine extrem schnelle Datenübertragung ermöglichen.

Features:

  • Unterstützt AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge und Pinnacle Ridge)

  • Unterstützt DDR4 3466 (OC)

  • 2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1

  • NVIDIA® Quad SLIâ„¢, AMD Quad CrossFireXâ„¢

  • 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports Purity Soundâ„¢ 4 & DTS Connect

  • 8 SATA3, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3), 1 M.2 (PCIe Gen2 x4 & SATA3)

  • 3 USB 3.1 Gen2 (Rear Type A C, Front Type-C), 10 USB 3.1 Gen1 (4 Front, 6 Rear)

  • Intel® Gigabit LAN, Intel® 802.11ac BT 4.2

  • ASRock Polychrome RGB





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASRock X470 Taichi AM4 ATX Mainboard M.2/HDMI/USB3.1(Gen2)/WLAN/BT

Formfaktor/CPU

ATX Mainboard mit Sockel AMD AM4 AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge)

Chipsatz

AMD X470

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher DDR3-2133/2400/2667/2933 bsi 3466+(OC)

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

unterstützt ECC: nein

unterstützt XMP:

Speicherkanäle: Dual Channel

Graphik

Integrated AMD Radeonâ„¢ Vega Series Graphics in Ryzen Series APU*

Unterstützt HDMI mit max. Auflösung bis 4K x 2K (4096x2160) bei 30Hz

Steckplätze

2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x Power LED and Speaker Header

1 x AMD Fan LED Header*

1 x RGB LED Header**

1 x Addressable LED Header***

1 x CPU Fan Connector (4-pin)****

1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****

3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)******

1 x 24 pin ATX Power Connector (Hi-Density Power Connector)

1 x 8 pin 12V Power Connector (Hi-Density Power Connector)

1 x 4 pin 12V Power Connector (Hi-Density Power Connector)

1 x Front Panel Audio Connector (15μ Gold Audio Connector)

1 x AMD LED Fan USB Header

2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)

2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection)

1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM3142)

1 x Dr. Debug with LED

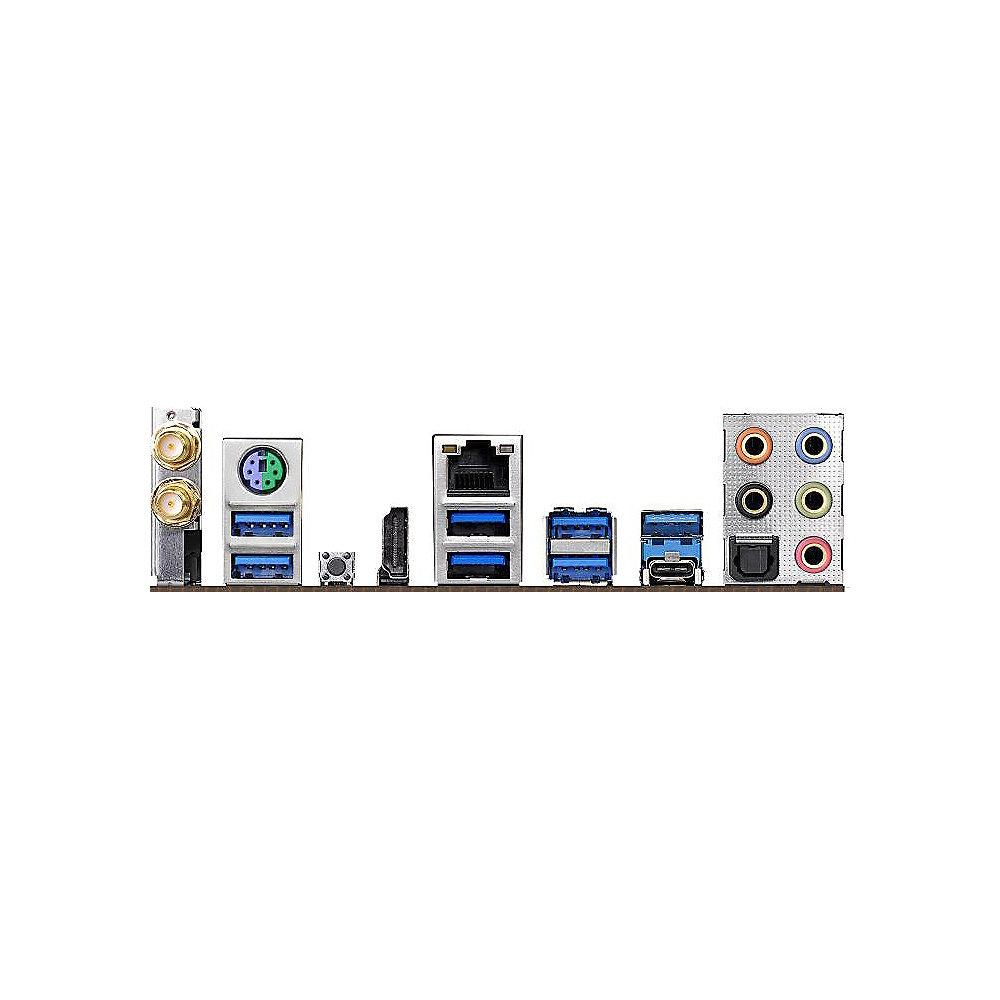

Externe Anschlüsse:

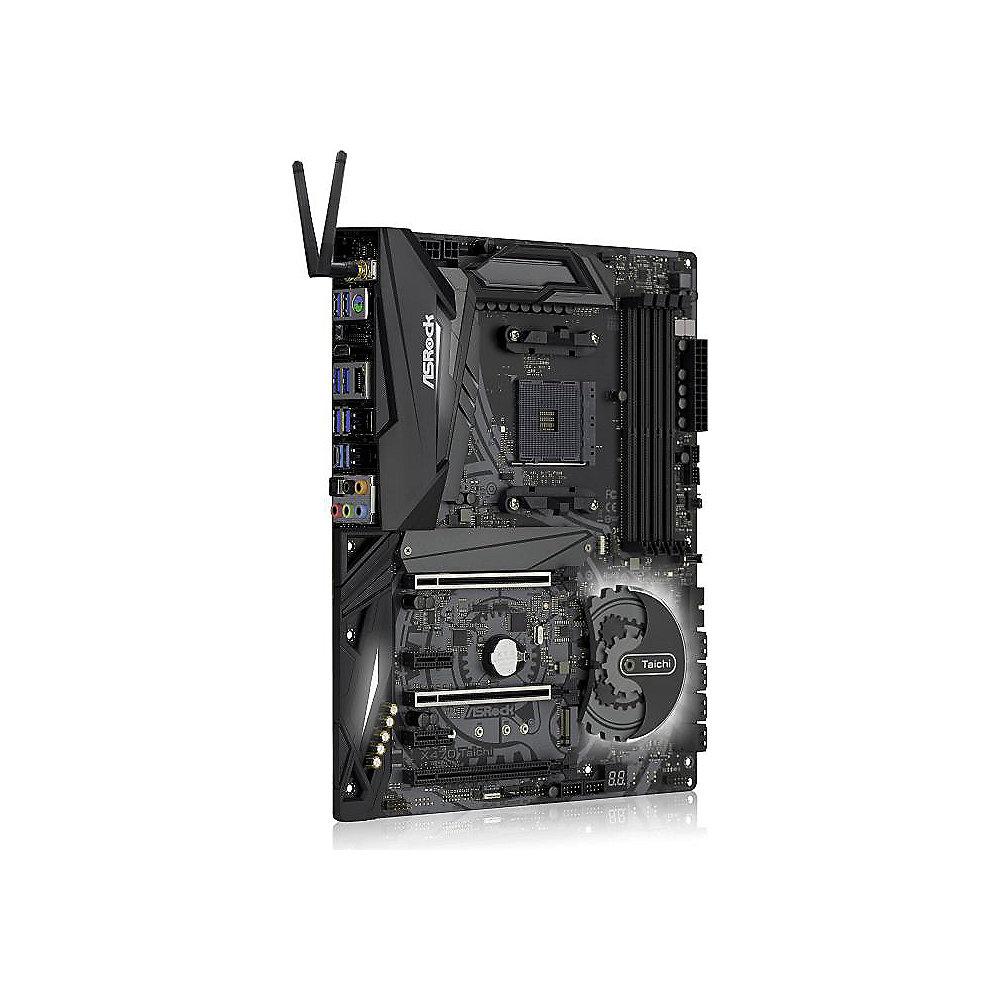

2 x Antennen Ports (WLAN/BT)

1 x PS/2 Mouse/Keyboard Port

1 x HDMI Port

1 x Optical SPDIF Out Port

1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)

1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)

6 x USB 3.1 Gen1 Ports (Supports ESD Protection)

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

1 x Clear CMOS Button

HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Netzwerk/ Kommunikation

1x Gigabit-LAN, GigaLAN Intel® I211AT

Intel® 802.11ac WiFi Module

- Supports IEEE 802.11a/b/g/n/ac

- Supports Dual-Band (2.4/5 GHz)

- Supports high speed wireless connections up to 433Mbps

- Supports Bluetooth 4.2 / 3.0 + High speed class II

Sound

Realtek ALC1220, 8-Kanal Audio

Unterstützte Betriebssysteme

Microsoft® Windows® 10 64-bit

Besonderheiten

Quad CrossFireX Quad Sli Bluetooth WiFi Antennen

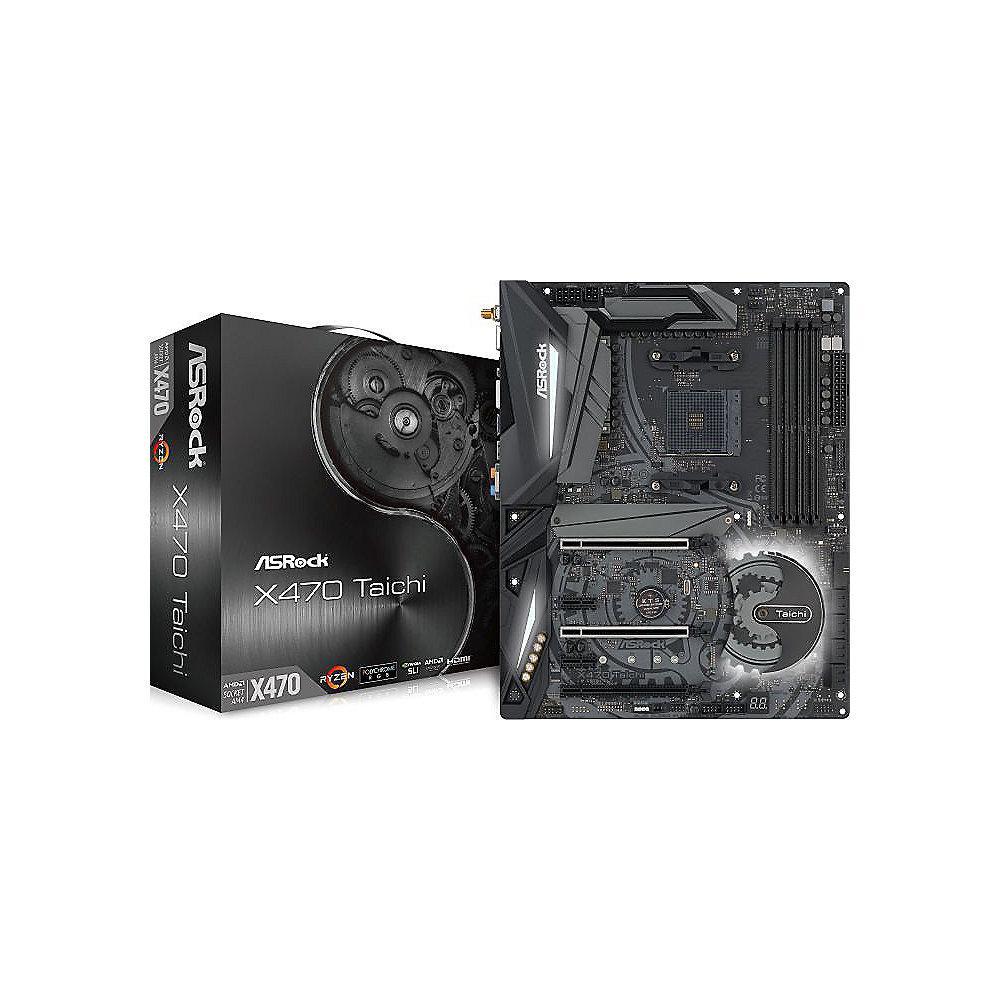

Lieferumfang

Quick Installation Guide, Support CD, I/O Shield

4 x SATA Data Cables

1 x ASRock SLI_HB_Bridge_2S Card

2 x ASRock WiFi 2.4/5 GHz Antennas

2 x Screws for M.2 Sockets

Garantie

3 Jahre Herstellergarantie
